Moules de moulage sous pression en aluminium personnalisés pour pièces automobiles

• Moules de moulage sous pression en aluminium conçus sur mesure exclusivement pour les pièces automobiles (supports de moteur, carters de transmission, composants de piston, etc.).

• Optimisé pour les alliages d'aluminium (ADC12, A380, A356) — les matériaux les plus courants dans l'allégement automobile.

• Atteint une précision de positionnement de ± 0,02 mm et une durée de vie de plus de 500 000 cycles pour garantir une production de masse constante.

• Prend en charge 1 à 8 configurations de cavités pour correspondre aux prototypes à faible volume (1 000 pièces) et à la production en grand volume (plus de 1 million de pièces).

• Intègre des structures résistantes à la chaleur pour résister à des cycles thermiques d'aluminium fondu de 650 à 750 ℃ ​​sans déformation.

• Conforme aux normes de l'industrie automobile (IATF 16949, ISO 9001) en matière de sécurité des matériaux et de précision des pièces.

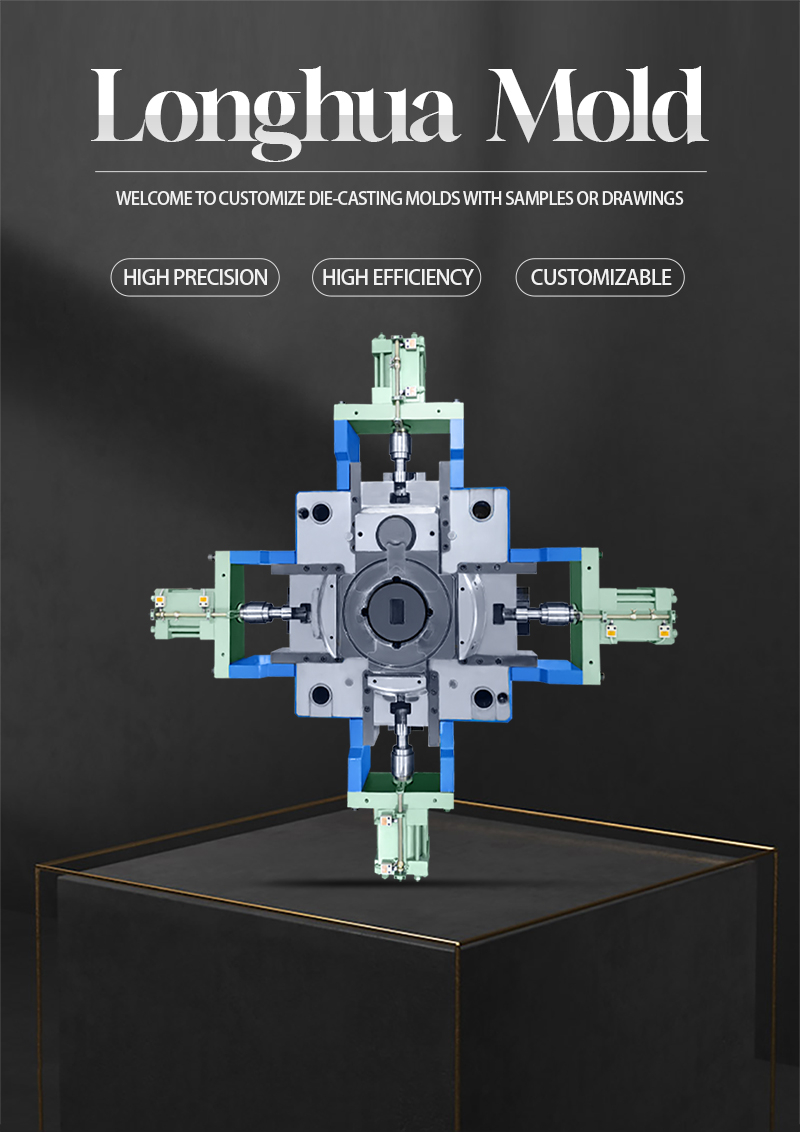

Visuellement, le moule possède un cadre en acier H13 gris mat robuste avec des surfaces propres et uniformes – pas de bords rugueux ni de bulles d'air (courantes dans les moules bon marché) qui emprisonnent l'aluminium fondu. Lorsque vous touchez la surface de la cavité, elle est ultra-lisse (Ra 0,4 μm) et froide au toucher (même après 100 cycles de coulée) grâce aux canaux de refroidissement intégrés. Les broches de guidage du moule sont polies pour obtenir une finition miroir, glissant dans les bagues avec un son « lisse » presque silencieux (pas de meulage) qui signale un alignement précis. Il y a une légère odeur métallique (pas d'odeurs chimiques provenant de revêtements de mauvaise qualité), signe d'un acier traité thermiquement de qualité supérieure. Pendant la coulée, vous remarquerez que l'aluminium fondu s'écoule uniformément dans chaque cavité (sans zones mortes) avec un « gargouillis » régulier et doux, contrairement aux moules génériques qui provoquent des éclaboussures ou un remplissage incomplet. Après refroidissement, le moule s'ouvre en douceur et les pièces ressortent proprement (pas de collage). Vous pouvez passer votre doigt sur un carter de transmission fraîchement coulé et ne ressentir aucune bavure, éliminant ainsi 2 heures de post-découpage par lot. Chaque détail — du numéro de pièce gravé (résistant aux rayures, facile à suivre) à la base du moule renforcée (supporte une force de serrage de 500 kg) — est conçu pour rendre le moulage d'aluminium automobile efficace et fiable pour les fabricants B2B.

• Durabilité thermique longue durée : fabriqué à partir d'acier pour travail à chaud H13 (résistance à la traction 1 800 MPa) avec triple trempe (dureté 52-54 HRC) — résiste aux cycles thermiques de l'aluminium fondu de 650 à 750 ℃ ​​sans se déformer. Cela prolonge la durée de vie du moule à plus de 500 000 cycles (contre 150 000 cycles pour les moules génériques en acier P20). Une usine chinoise de pièces automobiles utilisant 8 moules a déclaré avoir économisé 48 000 $/an en coûts de remplacement (3 changements de moules en moins par an) et 120 heures d'arrêt. Les canaux de refroidissement intégrés au moule (épaisseur de paroi de 0,8 mm) réduisent également le temps de cycle de 15 % (de 60 s à 51 s) en accélérant la solidification des pièces.

• Précision de qualité automobile : atteint une précision de positionnement de ± 0,02 mm via le meulage CNC (tolérance ± 0,005 mm) et la coupe au fil EDM (rugosité de surface Ra 0,2 μm). Cela garantit que les pièces moulées répondent aux normes d'assemblage automobile (par exemple, ISO 8062 pour les tolérances dimensionnelles) : une usine allemande produisant des supports de moteur a réduit les taux de rejet de 12 % à 3 %, économisant ainsi 2 700 kg de déchets d'aluminium par an (d'une valeur de 5 400 $). La surface de la cavité du moule est traitée avec un revêtement céramique à l'échelle nanométrique (10 μm d'épaisseur) qui réduit l'adhérence de l'aluminium de 85 %, éliminant ainsi les « pièces collantes » qui causent 70 % des interventions manuelles dans les lignes de coulée.

• Configuration de cavité flexible : prend en charge les conceptions de 1 à 8 cavités pour répondre aux besoins en volume de production : 1 cavité pour les prototypes de haute précision (par exemple, les boîtiers de batterie EV personnalisés), 8 cavités pour les pièces à grand volume (par exemple, les petits supports de capteur). Nos inserts d'empreinte modulaires permettent de basculer entre 2 à 4 empreintes en 4 heures (contre 8 heures pour les moules monobloc), ce qui est idéal pour les usines produisant des commandes mixtes. Un fournisseur américain de pièces détachées pour véhicules électriques a utilisé un moule à 4 empreintes pour une production de masse (100 000 pièces/mois) et l'a rapidement reconfiguré en 2 empreintes pour une commande de prototype, évitant ainsi 15 000 $ de coûts de moule supplémentaires.

• Personnalisation et livraison rapides : notre laboratoire d'impression 3D interne crée des prototypes de cavités en 3 jours, permettant aux clients de vérifier la conception des pièces avant la production complète du moule - une usine automobile coréenne a réduit les itérations de conception de 3 à 1, réduisant ainsi de 2 semaines le calendrier du projet. Pour les commandes urgentes (par exemple, 2 semaines de pointe pour une pièce rappelée), nous proposons une production accélérée (18 jours) sans frais supplémentaires, aidant ainsi les clients à éviter plus de 100 000 $ de pénalités de retard de livraison.

• Conformité totale aux normes automobiles : fabriqué sous les certifications IATF 16949 (gestion de la qualité automobile) et ISO 9001, avec des matériaux traçables aux rapports de tests d'usine (MTR). L'acier du moule répond aux exigences RoHS et REACH concernant les limites de métaux lourds, garantissant que les pièces moulées passent les contrôles réglementaires automobiles mondiaux (par exemple, la directive ELV de l'UE). Un équipementier automobile mexicain a utilisé nos moules pour obtenir la certification de Ford et GM, élargissant ainsi son marché d'exportation de 40 %4. Paramètres techniques (tableau)

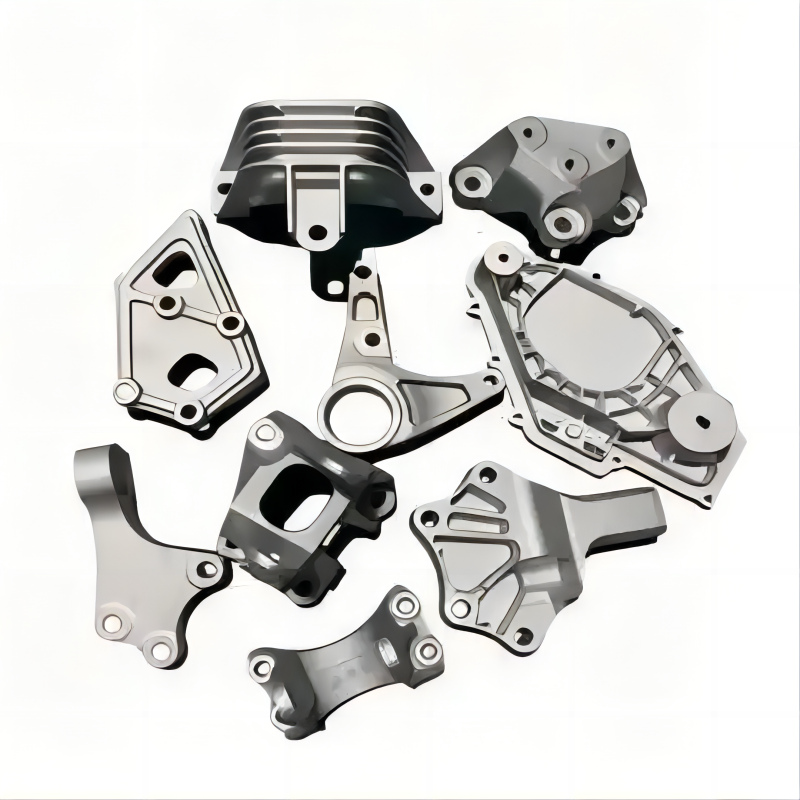

• Composants du moteur (supports de moteur, boîtiers de piston) : Idéal pour les supports de moteur en aluminium ADC12 nécessitant un alignement des trous de ±0,03 mm (pour l'assemblage des boulons). L'acier H13 et les canaux de refroidissement du moule garantissent plus de 500 000 cycles de coulée constante — une usine chinoise produisant 500 000 supports/an a réduit le remplacement du moule de 4 à 1 fois/an, économisant 36 000 $.

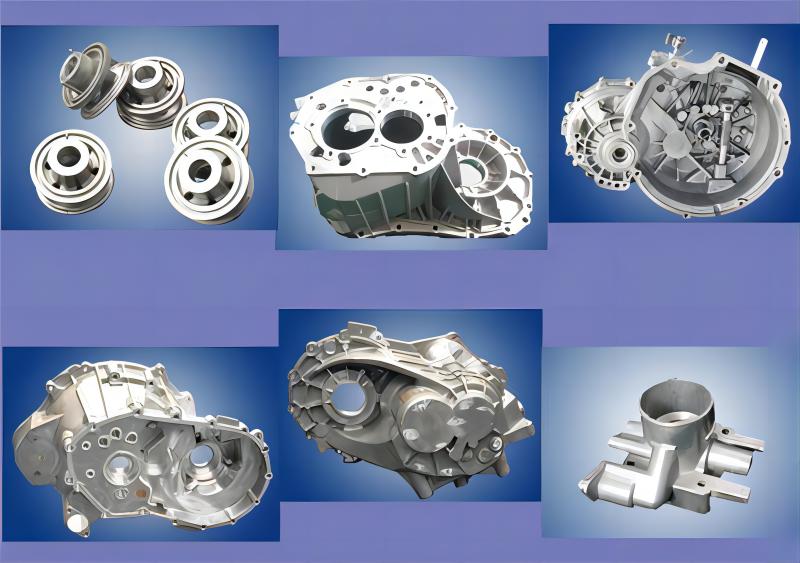

• Pièces de transmission et de transmission (carters d'engrenages, supports d'arbre) : Parfait pour les carters de transmission en aluminium A380 avec nervures internes complexes (2 mm d'épaisseur). Les cavités découpées par EDM du moule capturent les détails fins sans sous-remplissage, et le revêtement anti-adhésif évite d'endommager les nervures lors du démoulage. Une usine allemande a augmenté le taux de réussite du boîtier de transmission de 88 % à 99 %, évitant ainsi 20 000 $ de retouches par mois.

• Pièces spécifiques aux véhicules électriques (boîtiers de batterie, boîtiers de moteur) : Convient aux boîtiers de batterie EV en aluminium A6061 (grands, à paroi mince : 1,5 mm d'épaisseur). La conception modulaire à 1 ou 2 cavités prend en charge la production du prototype à la production en série (1 000 → 100 000 pièces), et la stabilité thermique du moule garantit une épaisseur de paroi uniforme (variation ≤ 0,1 mm), ce qui est essentiel pour la sécurité de la batterie. Une startup américaine de véhicules électriques a utilisé notre moule pour lancer son boîtier de batterie en 45 jours, soit 30 jours plus vite que ses concurrents.

• Petites pièces de précision (supports de capteur, boîtiers de connecteur) : la configuration à 6-8 cavités répond à une demande élevée (plus de 1 million de pièces/an) pour les petits supports de capteur en aluminium A356. La précision du moule de ± 0,02 mm garantit l'alignement des trous des supports avec les capteurs, réduisant ainsi le temps d'assemblage de 20 %. Un fournisseur coréen d'électronique automobile a réduit ses coûts de main-d'œuvre de 12 000 $/an grâce à ce gain d'efficacité.

• Pièces de rechange personnalisées (composants de moteur de performance) : prend en charge les moules personnalisés de faible volume (1 000 à 10 000 pièces) pour les pièces de rechange (par exemple, les collecteurs d'admission de performance). Notre délai de livraison rapide de 25 jours permet aux marques du marché secondaire de réagir rapidement aux tendances du marché : un fournisseur américain du marché secondaire a lancé 3 nouveaux modèles de collecteurs en 6 mois, augmentant ainsi son chiffre d'affaires de 25 %.

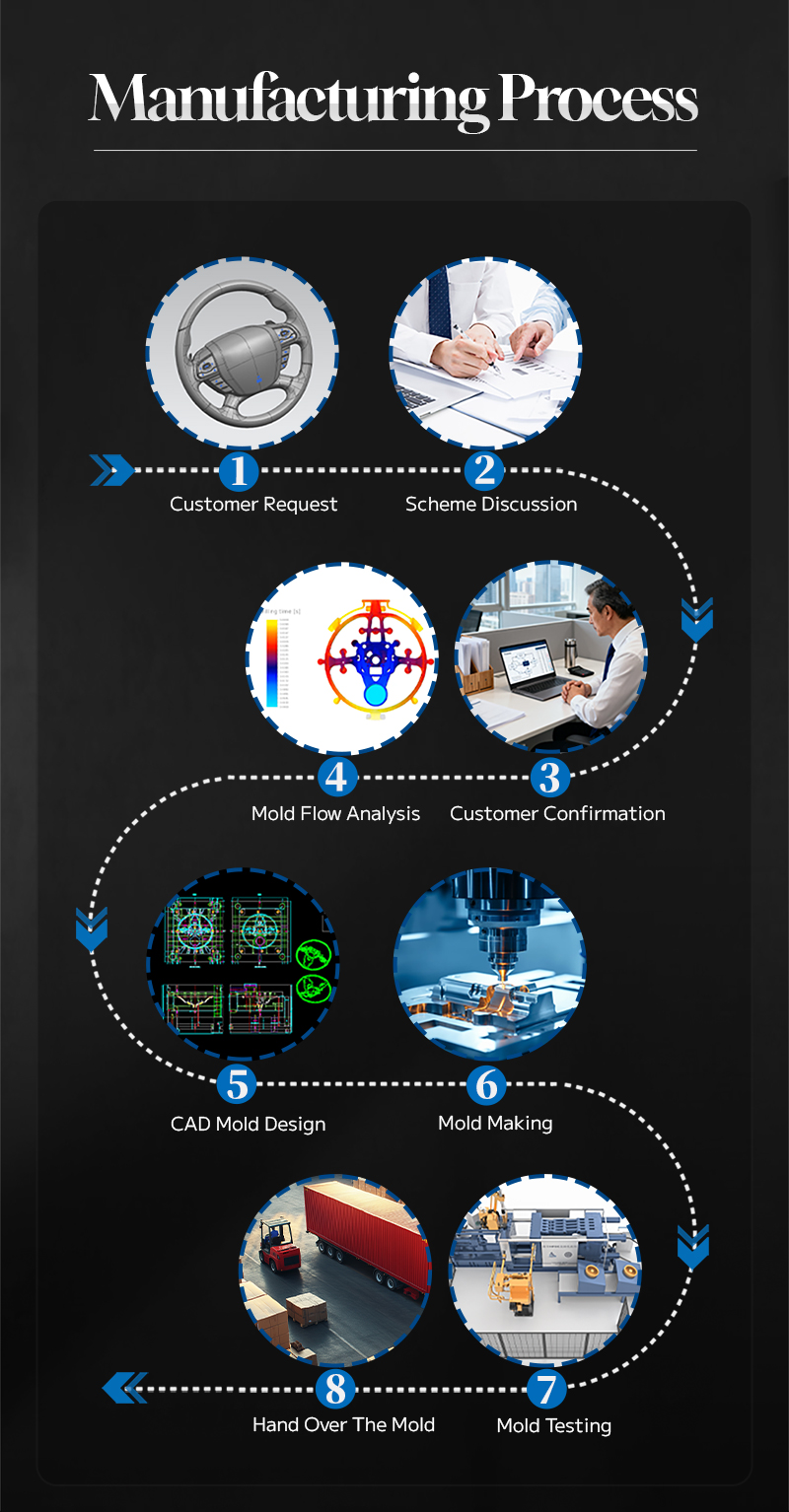

1. Évaluation des besoins et consultation de conception (3-5 jours) :

• Nos ingénieurs moules automobiles examinent le modèle 3D de votre pièce (fichiers STEP/IGES) et les exigences de production (volume, type d'alliage, modèle de machine de coulée sous pression).

• Nous fournissons des recommandations de conception (par exemple, ajout d'angles de dépouille pour un démoulage facile, optimisation de l'épaisseur des nervures pour éviter les fissures) basées sur plus de 10 ans d'expérience en moulage automobile.

• Exemple : Pour le boîtier du moteur d'un véhicule électrique d'un client, nous avons suggéré d'ajuster les canaux de refroidissement de la cavité afin de réduire le temps de cycle de 18 %, un changement qui lui a permis d'économiser 8 000 $/an.

1. Conception de moules 3D et vérification du prototype (7 à 10 jours) :

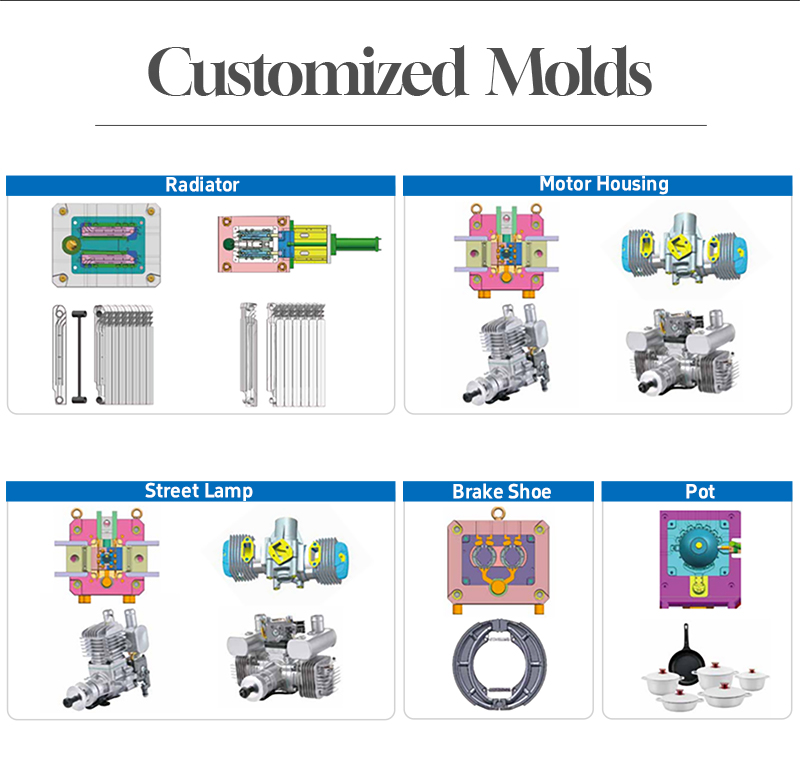

• Créez des modèles de moules 3D détaillés (y compris des cavités, des canaux de refroidissement, des broches de guidage) à l'aide de SolidWorks et d'AutoCAD.

• Imprimez en 3D un prototype de cavité (résine ou métal) pour tester avec votre alliage d'aluminium — vous recevez 5 à 10 échantillons de pièces pour valider l'ajustement, la finition et la précision dimensionnelle.

• Nous révisons la conception en fonction de vos commentaires (par exemple, en ajustant la taille de la cavité en cas de retrait) : 95 % des clients approuvent la conception après 1 à 2 itérations.

1. Sélection et prétraitement des matériaux de moule (5-7 jours) :

• Achetez de l'acier à matrice H13 auprès d'usines certifiées (avec MTR) et coupez-le à la taille de l'ébauche du moule à l'aide du sciage CNC.

• Effectuez un traitement thermique initial (recuit) pour réduire les contraintes de l'acier, élément essentiel pour éviter la déformation du moule pendant la coulée.

• Fournissez une certification des matériaux à votre équipe qualité pour garantir leur conformité (par exemple, documentation IATF 16949).

1. Fabrication et revêtement de précision (7-15 jours) :

• Utilisez le fraisage CNC (tolérance ± 0,005 mm) et la découpe par fil EDM pour façonner les cavités et les canaux de refroidissement.

• Polissez les surfaces de la cavité à Ra 0,2 μm et appliquez un revêtement anti-adhésif en céramique à l’échelle nanométrique.

• Assembler les composants du moule (cavités, broches de guidage, raccords de refroidissement) et tester les mouvements mécaniques (par exemple, ouverture/fermeture du moule) pour garantir un fonctionnement fluide.

1. Test et livraison (3-5 jours) :

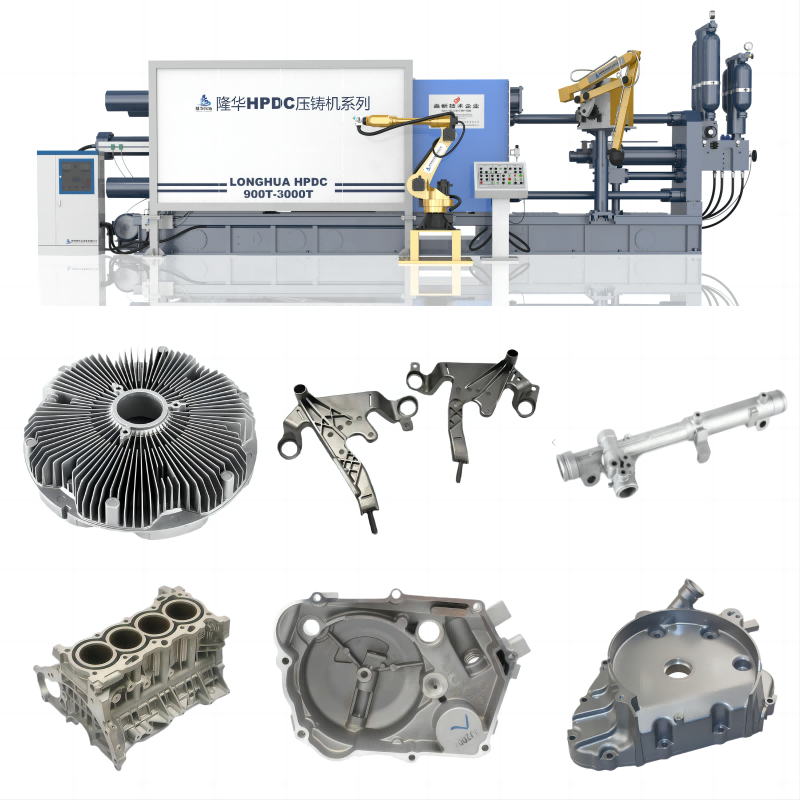

• Effectuez un test sur notre machine de moulage sous pression interne 500T (en utilisant votre alliage d'aluminium) pour produire 100 à 200 échantillons de pièces.

• Inspectez les échantillons via CMM pour vérifier la précision dimensionnelle et partagez les rapports de test avec vous.

• Livrez le moule avec un kit complet (inserts de cavité de rechange, outils de maintenance, manuel d'utilisation) et fournissez des conseils d'installation sur site (gratuits pour les commandes supérieures à 1 moule).

• Inspection des matériaux : vérifiez la dureté de l'acier H13 (52-54 HRC) via des tests Rockwell et vérifiez les défauts internes (par exemple, fissures) à l'aide de tests par ultrasons (UT).

• Précision dimensionnelle : utilisez une MMT Zeiss (précision ±0,001 mm) pour mesurer la taille de la cavité, le positionnement et le diamètre du canal de refroidissement — toutes les données sont enregistrées dans un rapport traçable.

• Finition de surface : Testez la rugosité de la cavité avec un profilomètre (Ra 0,2-0,4 μm) et inspectez visuellement la présence de rayures ou de bavures (grossissement 10x).

• Test de cycle thermique : soumettez le moule à 1 000 cycles de coulée simulés (chauffage à 650 ℃ → refroidissement à 200 ℃) pour vérifier la déformation ou l'usure du revêtement.

• Test de fonctionnement mécanique : testez l'ouverture/fermeture du moule (1 000 cycles) pour garantir l'alignement des broches de guidage et un mouvement fluide – pas de composants coincés ni de bruit anormal.

• Documentation de conformité : générez des enregistrements de processus IATF 16949, des MTR pour l'acier et des certificats de conformité RoHS/REACH pour la livraison.

• Validation des pièces d'échantillon : coulez 100 pièces d'échantillon et inspectez-les par rapport à votre dessin de pièce - seuls les moules avec un taux de réussite de l'échantillon ≥ 99 % sont approuvés pour la livraison.

• Couverture de la garantie : 1 an de garantie pour les défauts structurels (par exemple, fond de moule fissuré) et 6 mois de garantie pour l'usure du revêtement anti-adhésif. En cas de défaut, nous réparons/remplaceons le moule gratuitement et prenons en charge les frais d'expédition (globaux).

• Assistance technique 24h/24 et 7j/7 : Notre équipe de 6 ingénieurs en moules automobiles (plus de 10 ans d'expérience) offre une assistance 24h/24 par téléphone, WhatsApp et appel vidéo. Pour les problèmes urgents (par exemple, dommages causés à la cavité du moule pendant la production), nous répondons dans les 30 minutes et fournissons des solutions temporaires (par exemple, des inserts de rechange accélérés).

• Fourniture de pièces de rechange : Stock de pièces de rechange (inserts d'empreinte, broches de guidage, kits de revêtement) dans 3 entrepôts régionaux (Chine, Allemagne, États-Unis). Pour les besoins urgents, nous proposons une livraison sous 24 heures : une usine brésilienne a reçu des inserts de cavité de remplacement en 16 heures, réduisant ainsi le temps d'arrêt à 4 heures.

• Formation à la maintenance : offrez une formation gratuite sur site (1 jour) à votre équipe de maintenance – couvrant le démontage des moules, le nettoyage, la réapplication du revêtement et le rinçage du système de refroidissement. L'équipe d'une usine thaïlandaise a réduit le temps de maintenance des moules de 40 % après la formation, prolongeant ainsi la durée de vie des moules de 10 %.

• Remise à neuf de moules : Après l'expiration de la garantie, nous proposons une remise à neuf rentable (resurfaçage des cavités, revêtement, traitement thermique) pour 40 % du coût d'un nouveau moule. Une usine chinoise a remis à neuf 5 moules après 500 000 cycles, économisant ainsi 120 000 $ en coûts de nouveaux moules.

• Spécialisation dans les moules de moulage sous pression en aluminium automobile : Nous ne fabriquons pas de moules génériques — nous nous concentrons exclusivement sur les applications automobiles, avec plus de 10 ans d'expérience dans la conception de moules pour les pièces de moteurs, de transmissions et de véhicules électriques. Nos ingénieurs comprennent les défis spécifiques à l'automobile (par exemple, l'allègement, la stabilité thermique) et les traduisent en caractéristiques de moule qui résolvent les problèmes réels de production.

• Expérience éprouvée en matière de collaboration OEM : plus de 200 fabricants de pièces automobiles dans 35 pays utilisent nos moules, y compris des fournisseurs de Ford, GM, VW et BYD. Un fournisseur OEM chinois a augmenté son chiffre d'affaires annuel de 2 millions de dollars après avoir utilisé nos moules pour répondre aux exigences strictes de précision de Toyota. Il a renouvelé sa commande annuelle pour 5 années consécutives.

• Coût et retour sur investissement transparents : nous fournissons un calculateur de retour sur investissement détaillé (basé sur votre volume de production, votre taux de rebut et les coûts de remplacement des moules) pour indiquer exactement quand vous récupérerez votre investissement. La plupart des clients voient un retour sur investissement en 6 à 8 mois (par exemple, une usine avec 10 000 pièces/jour économise 5 000 $/mois en rebuts et temps d'arrêt).

• Délais de livraison rapides et flexibilité : notre cycle de personnalisation de 25 à 45 jours est 30 % plus rapide que celui de nos concurrents et nous proposons une livraison accélérée pour les commandes urgentes. Pour les clients ayant des besoins changeants (par exemple, révisions de conception en cours de projet), nous ajustons la conception du moule sans frais supplémentaires : une usine américaine de véhicules électriques a modifié la conception de son boîtier de batterie 2 semaines après le début de la production, et nous avons révisé le moule sans retarder la livraison.

• Conformité et traçabilité totales : chaque moule est livré avec une documentation complète (MTR, rapports de test, certificats de conformité) pour répondre aux exigences d'audit des constructeurs automobiles. Nous conservons les enregistrements de processus pendant 5 ans, garantissant une traçabilité complète si vous devez valider l'historique des moisissures pour les contrôles réglementaires.

• Q1 : Pouvez-vous concevoir un moule pour notre boîtier de batterie EV personnalisé (taille : 1200 × 600 × 150 mm, aluminium A6061) ?

• Q2 : Comment vous assurez-vous que la précision du moule correspond à la tolérance de ±0,03 mm de notre pièce pour les supports de moteur ?

• Q3 : Que se passe-t-il si notre machine de moulage sous pression est une Yizumi 300T (ancien modèle) : le moule sera-t-il compatible ?

• Q4 : Combien de temps durera le revêtement anti-adhésif et pouvons-nous le réappliquer nous-mêmes ?
