Longhua Série de machines de coulée Die

Longhua a insisté sur la R & D et la production d'une machine de coulée démesurée avec plus de 37 ans d'expérience.

Paramètres de machine de coulée de la série Standard Standard LH (120T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	7
FORCE DE SERRAGE	Kn	1200
Espace entre les cravates	Mm	420 * 420
Diamètre de barre d'attache	Mm	¢ 80
Coup d'ouverture de mourir	Mm	350
Force d'injection (intensifier)	Kn	180
Distance de lancement du plongeur	Mm	120
Position d'injection	Mm	0 - 140
Diamètre du plongeur	Mm	¢ 40 ---- ¢ 60
Course d'injection	Mm	320
Pression de casting (intensifier)	MPa	143/92/64
Casting Fiange saillance	Mm	10
Diamètre de fiange de casting	Mm	110
Zone de coulée maximale sous (40mpa)	Cm2	375
Poids d'injection (al)	KG	1.6
Hauteur de matrice (min-max)	Mm	200 ~ 500
Force d'éjecteur	Kn	100
Coup d'ojecteur	Mm	80
Capacité moteur	Kw	11
Dimensions de la machine (L * W * H)	M	4.5 * 1.2 * 1.5
POIDS DE LA MACHINE	T	4.5
Capacité du réservoir d'huile	L	300

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

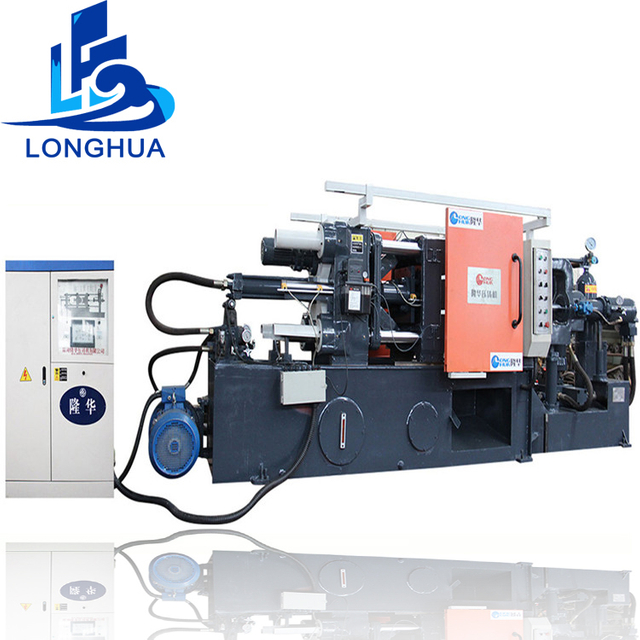

Paramètres de machine de coulée de la série Standard LH (125T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	7
FORCE DE SERRAGE	Kn	1250
Espace entre les cravates	Mm	420 * 420
Diamètre de barre d'attache	Mm	¢ 80
Coup d'ouverture de mourir	Mm	350
Force d'injection (intensifier)	Kn	180
Distance de lancement du plongeur	Mm	120
Position d'injection	Mm	0 - 140
Diamètre du plongeur	Mm	¢ 40 ---- ¢ 60
Course d'injection	Mm	320
Pression de casting (intensifier)	MPa	143/92/64
Casting Fiange saillance	Mm	10
Diamètre de fiange de casting	Mm	110
Zone de coulée maximale sous (40mpa)	Cm2	375
Poids d'injection (al)	KG	1.6
Hauteur de matrice (min-max)	Mm	200 ~ 500
Force d'éjecteur	Kn	100
Coup d'ojecteur	Mm	80
Capacité moteur	Kw	11
Dimensions de la machine (L * W * H)	M	4.5 * 1.2 * 1.5
POIDS DE LA MACHINE	T	4.5
Capacité du réservoir d'huile	L	300

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

Série Standard LH Paramètres de machine de coulée sous pression (140T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	7
FORCE DE SERRAGE	Kn	1400
Espace entre les cravates	Mm	420 * 420
Diamètre de barre d'attache	Mm	¢ 80
Coup d'ouverture de mourir	Mm	350
Force d'injection (intensifier)	Kn	180
Distance de lancement du plongeur	Mm	120
Position d'injection	Mm	0 - 140
Diamètre du plongeur	Mm	¢ 40 ---- ¢ 60
Course d'injection	Mm	320
Pression de casting (intensifier)	MPa	143/92/64
Casting Fiange saillance	Mm	10
Diamètre de fiange de casting	Mm	110
Zone de coulée maximale sous (40mpa)	Cm2	375
Poids d'injection (al)	KG	1.6
Hauteur de matrice (min-max)	Mm	200 ~ 500
Force d'éjecteur	Kn	100
Coup d'ojecteur	Mm	80
Capacité moteur	Kw	11
Dimensions de la machine (L * W * H)	M	4.5 * 1.2 * 1.5
POIDS DE LA MACHINE	T	4.7
Capacité du réservoir d'huile	L	300

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

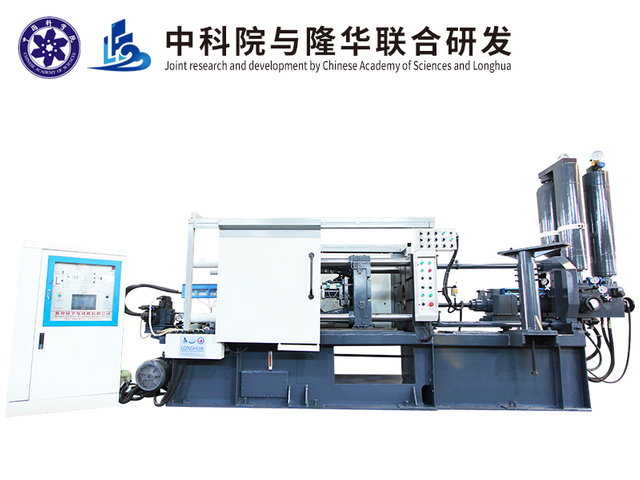

Paramètres de machine de coulée Standard série LH (160D)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	7
FORCE DE SERRAGE	Kn	1600
Espace entre les cravates	Mm	440 * 440
Diamètre de barre d'attache	Mm	¢ 80
Coup d'ouverture de mourir	Mm	350
Force d'injection (intensifier)	Kn	220
Distance de lancement du plongeur	Mm	120
Position d'injection	Mm	0 - 140
Diamètre du plongeur	Mm	¢ 40 ---- ¢ 60
Course d'injection	Mm	320
Pression de casting (intensifier)	MPa	143/92/64
Casting Fiange saillance	Mm	10
Diamètre de fiange de casting	Mm	110
Zone de coulée maximale sous (40mpa)	Cm2	390
Poids d'injection (al)	KG	1.8
Hauteur de matrice (min-max)	Mm	200 ~ 550
Force d'éjecteur	Kn	100
Coup d'ojecteur	Mm	80
Capacité moteur	Kw	11
Dimensions de la machine (L * W * H)	M	5 * 1.4 * 1.6
POIDS DE LA MACHINE	T	4.8
Capacité du réservoir d'huile	L	300

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

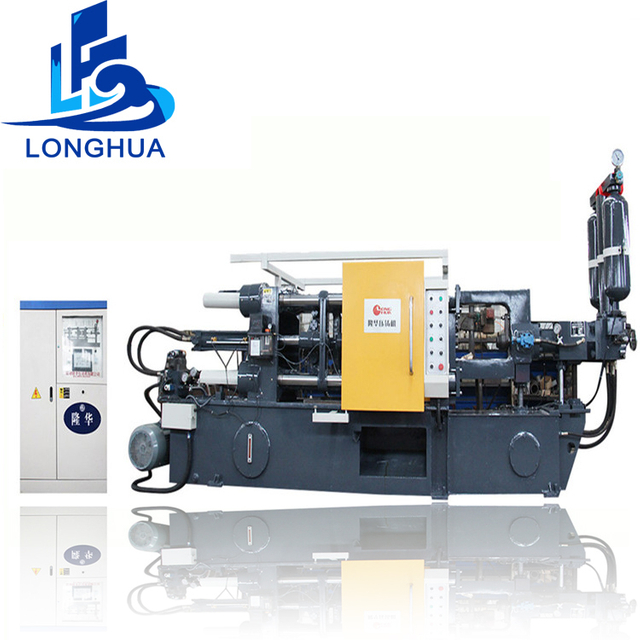

Paramètres de machine de coulée de la série Standard Standard LH (170T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	7
FORCE DE SERRAGE	Kn	1700
Espace entre les cravates	Mm	460 * 460
Diamètre de barre d'attache	Mm	¢ 80
Coup d'ouverture de mourir	Mm	350
Force d'injection (intensifier)	Kn	220
Distance de lancement du plongeur	Mm	120
Position d'injection	Mm	0 - 140
Diamètre du plongeur	Mm	¢ 40 ---- ¢ 60
Course d'injection	Mm	320
Pression de casting (intensifier)	MPa	143/92/64
Casting Fiange saillance	Mm	10
Diamètre de fiange de casting	Mm	110
Zone de coulée maximale sous (40mpa)	Cm2	400
Poids d'injection (al)	KG	1.8
Hauteur de matrice (min-max)	Mm	200 ~ 550
Force d'éjecteur	Kn	100
Coup d'ojecteur	Mm	80
Capacité moteur	Kw	11
Dimensions de la machine (L * W * H)	M	5.5 * 1.6 * 2.05
POIDS DE LA MACHINE	T	5.8
Capacité du réservoir d'huile	L	300

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

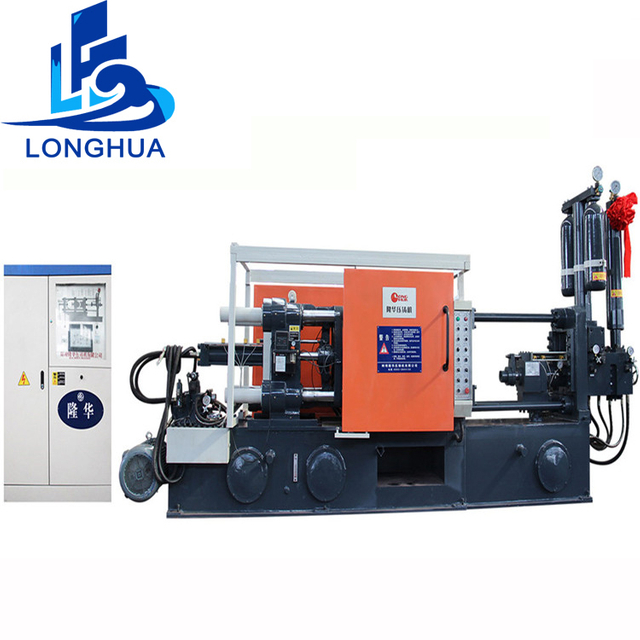

Paramètres de machine de coulée Standard Standard Standard (180T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	14
FORCE DE SERRAGE	Kn	1800
Espace entre les cravates	Mm	480 * 450
Diamètre de barre d'attache	Mm	¢ 85
Coup d'ouverture de mourir	Mm	380
Force d'injection (intensifier)	Kn	270
Distance de lancement du plongeur	Mm	130
Position d'injection	Mm	0 - 140
Diamètre du plongeur	Mm	¢ 50 ---- ¢ 70
Course d'injection	Mm	350
Pression de casting (intensifier)	MPa	112/78/57
Casting Fiange saillance	Mm	10
Diamètre de fiange de casting	Mm	110
Zone de coulée maximale sous (40mpa)	Cm2	450
Poids d'injection (al)	KG	2.4
Hauteur de matrice (min-max)	Mm	200 ~ 550
Force d'éjecteur	Kn	110
Coup d'ojecteur	Mm	80
Capacité moteur	Kw	15
Dimensions de la machine (L * W * H)	M	5.22 * 1.4 * 2.35
POIDS DE LA MACHINE	T	6.7
Capacité du réservoir d'huile	L	600

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

Paramètres de machine de coulée Standard Standard Standard (200 t)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	14
FORCE DE SERRAGE	Kn	2000
Espace entre les cravates	Mm	480 * 480
Diamètre de barre d'attache	Mm	¢ 85
Coup d'ouverture de mourir	Mm	380
Force d'injection (intensifier)	Kn	270
Distance de lancement du plongeur	Mm	135
Position d'injection	Mm	0 - 140
Diamètre du plongeur	Mm	¢ 50 ---- ¢ 70
Course d'injection	Mm	350
Pression de casting (intensifier)	MPa	112/78/57
Casting Fiange saillance	Mm	10
Diamètre de fiange de casting	Mm	110
Zone de coulée maximale sous (40mpa)	Cm2	450
Poids d'injection (al)	KG	2.4
Hauteur de matrice (min-max)	Mm	200 ~ 550
Force d'éjecteur	Kn	110
Coup d'ojecteur	Mm	80
Capacité moteur	Kw	15
Dimensions de la machine (L * W * H)	M	5.32 * 1.5 * 2.35
POIDS DE LA MACHINE	T	7
Capacité du réservoir d'huile	L	600

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

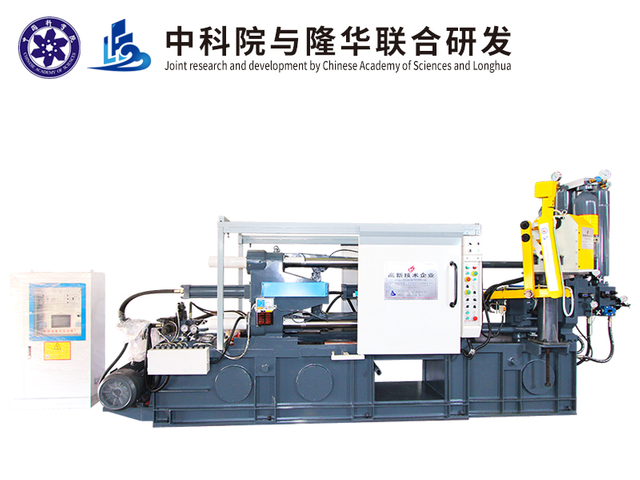

Paramètres de machine de coulée de la série Standard Standard LH (220T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	14
FORCE DE SERRAGE	Kn	2200
Espace entre les cravates	Mm	510 * 510
Diamètre de barre d'attache	Mm	¢ 90
Coup d'ouverture de mourir	Mm	400
Force d'injection (intensifier)	Kn	270
Distance de lancement du plongeur	Mm	140
Position d'injection	Mm	0 - 140
Diamètre du plongeur	Mm	¢ 50 ---- ¢ 70
Course d'injection	Mm	345
Pression de casting (intensifier)	MPa	112/78/57
Casting Fiange saillance	Mm	10
Diamètre de fiange de casting	Mm	110
Zone de coulée maximale sous (40mpa)	Cm2	160-679
Poids d'injection (al)	KG	3
Hauteur de matrice (min-max)	Mm	220 ~ 600
Force d'éjecteur	Kn	120
Coup d'ojecteur	Mm	90
Capacité moteur	Kw	15
Dimensions de la machine (L * W * H)	M	5.6 * 1.6 * 2.4
POIDS DE LA MACHINE	T	8.2
Capacité du réservoir d'huile	L	680

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

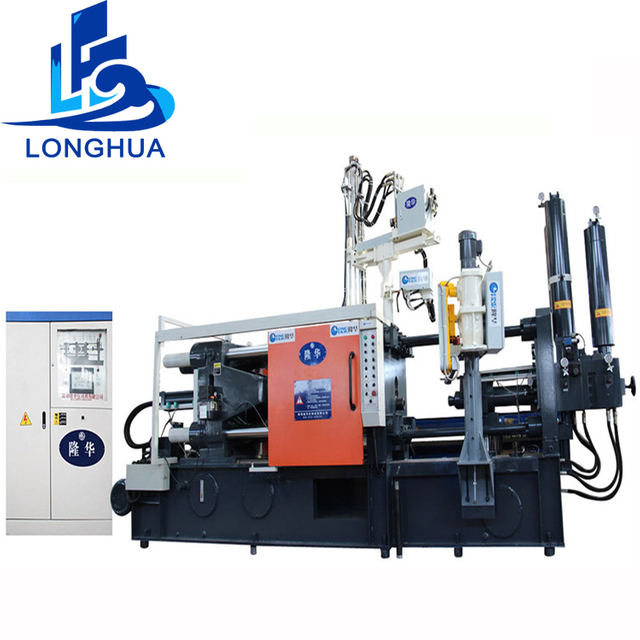

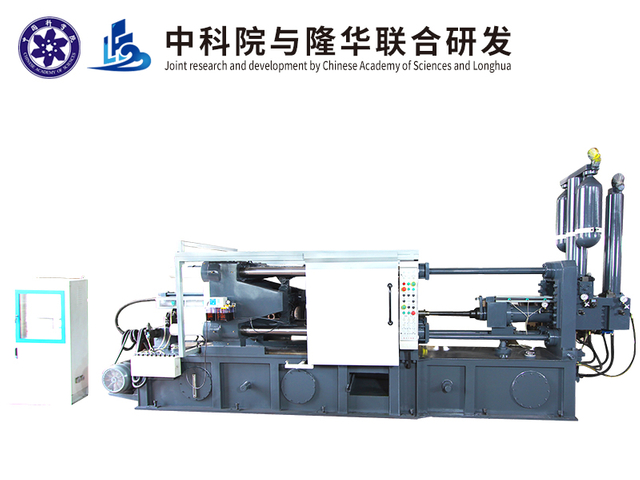

Paramètres de machine de coulée de la série Standard Standard LH (280T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	14
FORCE DE SERRAGE	Kn	2800
Espace entre les cravates	Mm	560 * 560
Diamètre de barre d'attache	Mm	¢ 110
Coup d'ouverture de mourir	Mm	400
Force d'injection (intensifier)	Kn	240
Distance de lancement du plongeur	Mm	140
Position d'injection	Mm	0 - 160
Diamètre du plongeur	Mm	¢ 50 ---- ¢ 70
Course d'injection	Mm	400
Pression de casting (intensifier)	MPa	143/99/73
Casting Fiange saillance	Mm	12
Diamètre de fiange de casting	Mm	110
Zone de coulée maximale sous (40mpa)	Cm2	700
Poids d'injection (al)	KG	3.2
Hauteur de matrice (min-max)	Mm	250 ~ 650
Force d'éjecteur	Kn	140
Coup d'ojecteur	Mm	120
Capacité moteur	Kw	15
Dimensions de la machine (L * W * H)	M	6.4 * 1.7 * 2.8
POIDS DE LA MACHINE	T	12
Capacité du réservoir d'huile	L	750

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

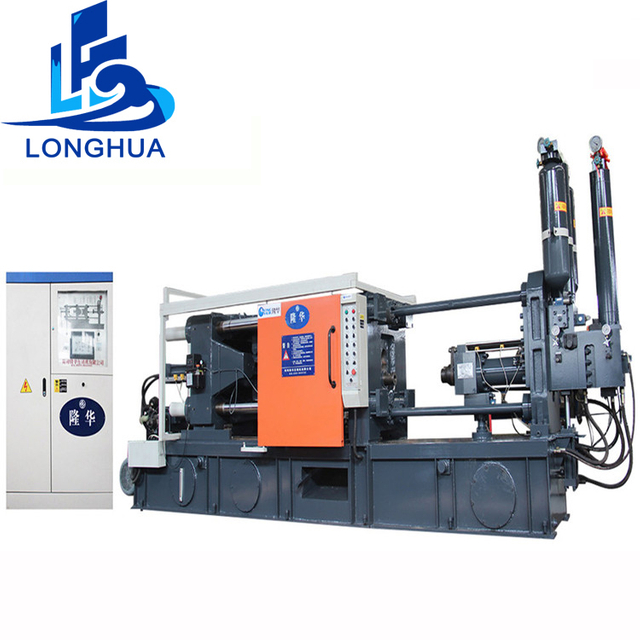

Paramètres de machine de coulée Standard Standard Standard (300T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	14
FORCE DE SERRAGE	Kn	3000
Espace entre les cravates	Mm	560 * 560
Diamètre de barre d'attache	Mm	¢ 110
Coup d'ouverture de mourir	Mm	400
Force d'injection (intensifier)	Kn	240
Distance de lancement du plongeur	Mm	140
Position d'injection	Mm	0 - 160
Diamètre du plongeur	Mm	¢ 50 ---- ¢ 70
Course d'injection	Mm	420
Pression de casting (intensifier)	MPa	143/99/73
Casting Fiange saillance	Mm	12
Diamètre de fiange de casting	Mm	110
Zone de coulée maximale sous (40mpa)	Cm2	700
Poids d'injection (al)	KG	3.5
Hauteur de matrice (min-max)	Mm	250 ~ 650
Force d'éjecteur	Kn	150
Coup d'ojecteur	Mm	120
Capacité moteur	Kw	15
Dimensions de la machine (L * W * H)	M	6.4 * 1.7 * 2.8
POIDS DE LA MACHINE	T	12.5
Capacité du réservoir d'huile	L	750

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

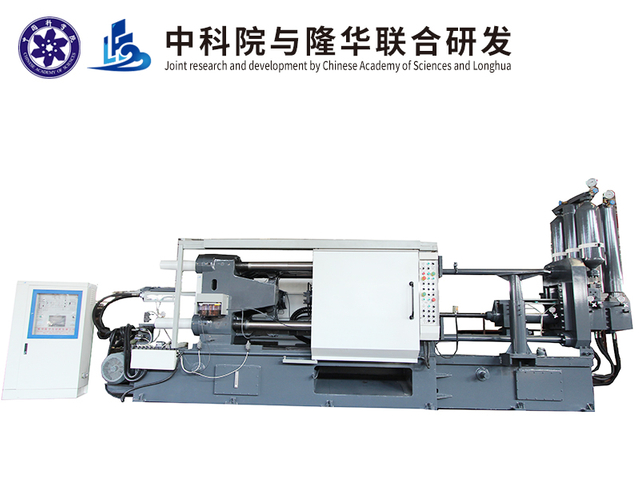

Paramètres de machine de coulée Standard Standard Standard (350T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	14
FORCE DE SERRAGE	Kn	3500
Espace entre les cravates	Mm	600 * 600
Diamètre de barre d'attache	Mm	¢ 120
Coup d'ouverture de mourir	Mm	500
Force d'injection (intensifier)	Kn	360
Distance de lancement du plongeur	Mm	180
Position d'injection	Mm	0 - 160
Diamètre du plongeur	Mm	¢ 50 ---- ¢ 80
Course d'injection	Mm	480
Pression de casting (intensifier)	MPa	184/127/94
Casting Fiange saillance	Mm	12
Diamètre de fiange de casting	Mm	110
Zone de coulée maximale sous (40mpa)	Cm2	875
Poids d'injection (al)	KG	3.8
Hauteur de matrice (min-max)	Mm	250 ~ 750
Force d'éjecteur	Kn	180
Coup d'ojecteur	Mm	110
Capacité moteur	Kw	15
Dimensions de la machine (L * W * H)	M	6.8 * 1.8 * 2.7
POIDS DE LA MACHINE	T	14.2
Capacité du réservoir d'huile	L	700

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

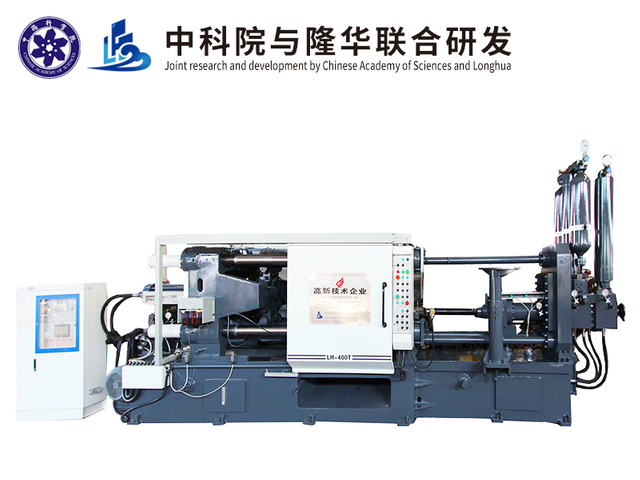

Paramètres de machine de coulée Standard Standard Standard (400T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	14
FORCE DE SERRAGE	Kn	4000
Espace entre les cravates	Mm	620 * 620
Diamètre de barre d'attache	Mm	¢ 125
Coup d'ouverture de mourir	Mm	450
Force d'injection (intensifier)	Kn	415
Distance de lancement du plongeur	Mm	200
Position d'injection	Mm	0 - 175
Diamètre du plongeur	Mm	¢ 60 ---- ¢ 80
Course d'injection	Mm	570
Pression de casting (intensifier)	MPa	141/104/80
Casting Fiange saillance	Mm	12
Diamètre de fiange de casting	Mm	130
Zone de coulée maximale sous (40mpa)	Cm2	1008
Poids d'injection (al)	KG	5
Hauteur de matrice (min-max)	Mm	300 ~ 750
Force d'éjecteur	Kn	180
Coup d'ojecteur	Mm	140
Capacité moteur	Kw	18.5
Dimensions de la machine (L * W * H)	M	7.3 * 2 * 2.8
POIDS DE LA MACHINE	T	16.5
Capacité du réservoir d'huile	L	1000

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

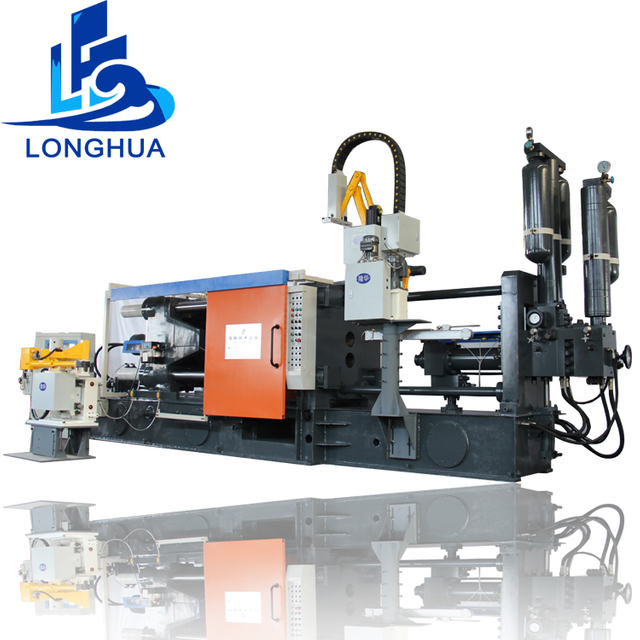

Paramètres de machine de coulée Standard Standard Standard (500T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	14
FORCE DE SERRAGE	Kn	5000
Espace entre les cravates	Mm	760 * 660
Diamètre de barre d'attache	Mm	¢ 140
Coup d'ouverture de mourir	Mm	450
Force d'injection (intensifier)	Kn	450
Distance de lancement du plongeur	Mm	250
Position d'injection	Mm	0 - 220
Diamètre du plongeur	Mm	¢ 70 ---- ¢ 90
Course d'injection	Mm	580
Pression de casting (intensifier)	MPa	135/117/92
Casting Fiange saillance	Mm	15
Diamètre de fiange de casting	Mm	130
Zone de coulée maximale sous (40mpa)	Cm2	1209
Poids d'injection (al)	KG	6.9
Hauteur de matrice (min-max)	Mm	300 ~ 800
Force d'éjecteur	Kn	240
Coup d'ojecteur	Mm	140
Capacité moteur	Kw	22
Dimensions de la machine (L * W * H)	M	7.7 * 2.1 * 3.1
POIDS DE LA MACHINE	T	20
Capacité du réservoir d'huile	L	1200

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

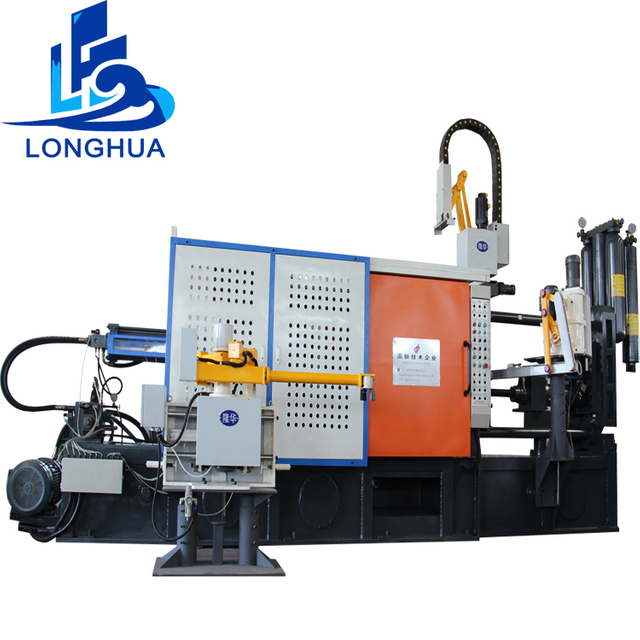

Paramètres de machine de coulée de la série Standard LH (550T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	14
FORCE DE SERRAGE	Kn	5500
Espace entre les cravates	Mm	760 * 760
Diamètre de barre d'attache	Mm	¢ 140
Coup d'ouverture de mourir	Mm	580
Force d'injection (intensifier)	Kn	526
Distance de lancement du plongeur	Mm	250
Position d'injection	Mm	0 - 250
Diamètre du plongeur	Mm	¢ 70 ---- ¢ 90
Course d'injection	Mm	600
Pression de casting (intensifier)	MPa	124/95/75
Casting Fiange saillance	Mm	15
Diamètre de fiange de casting	Mm	165
Zone de coulée maximale sous (40mpa)	Cm2	344/1433
Poids d'injection (al)	KG	7.1
Hauteur de matrice (min-max)	Mm	320 ~ 850
Force d'éjecteur	Kn	250
Coup d'ojecteur	Mm	150
Capacité moteur	Kw	22
Dimensions de la machine (L * W * H)	M	8.35 * 1.85 * 2.98
POIDS DE LA MACHINE	T	25
Capacité du réservoir d'huile	L	1000

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

LH Série standard Paramètres de machine de coulée sous pression (700T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	14
FORCE DE SERRAGE	Kn	7000
Espace entre les cravates	Mm	760 * 760
Diamètre de barre d'attache	Mm	¢ 170
Coup d'ouverture de mourir	Mm	650
Force d'injection (intensifier)	Kn	615
Distance de lancement du plongeur	Mm	295
Position d'injection	Mm	0 - 250
Diamètre du plongeur	Mm	¢ 70 ---- ¢ 100
Course d'injection	Mm	715
Pression de casting (intensifier)	MPa	153/117/92
Casting Fiange saillance	Mm	15
Diamètre de fiange de casting	Mm	165
Zone de coulée maximale sous (40mpa)	Cm2	1750
Poids d'injection (al)	KG	11
Hauteur de matrice (min-max)	Mm	350 ~ 900
Force d'éjecteur	Kn	315
Coup d'ojecteur	Mm	260
Capacité moteur	Kw	30
Dimensions de la machine (L * W * H)	M	8.4 * 2.2 * 3.1
POIDS DE LA MACHINE	T	30
Capacité du réservoir d'huile	L	1250

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

Paramètres de machine de coulée Standard Standard Series (800T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	12
FORCE DE SERRAGE	Kn	8000
Espace entre les cravates	Mm	810 * 810
Diamètre de barre d'attache	Mm	¢ 170
Coup d'ouverture de mourir	Mm	750
Force d'injection (intensifier)	Kn	665
Distance de lancement du plongeur	Mm	280
Position d'injection	Mm	0 - 250
Diamètre du plongeur	Mm	¢ 80 ---- ¢ 100
Course d'injection	Mm	720
Pression de casting (intensifier)	MPa	153/78/57
Casting Fiange saillance	Mm	20
Diamètre de fiange de casting	Mm	180
Zone de coulée maximale sous (40mpa)	Cm2	1900
Poids d'injection (al)	KG	13
Hauteur de matrice (min-max)	Mm	350 ~ 900
Force d'éjecteur	Kn	315
Coup d'ojecteur	Mm	200
Capacité moteur	Kw	30
Dimensions de la machine (L * W * H)	M	9 * 2.2 * 3.1
POIDS DE LA MACHINE	T	35
Capacité du réservoir d'huile	L	1500

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

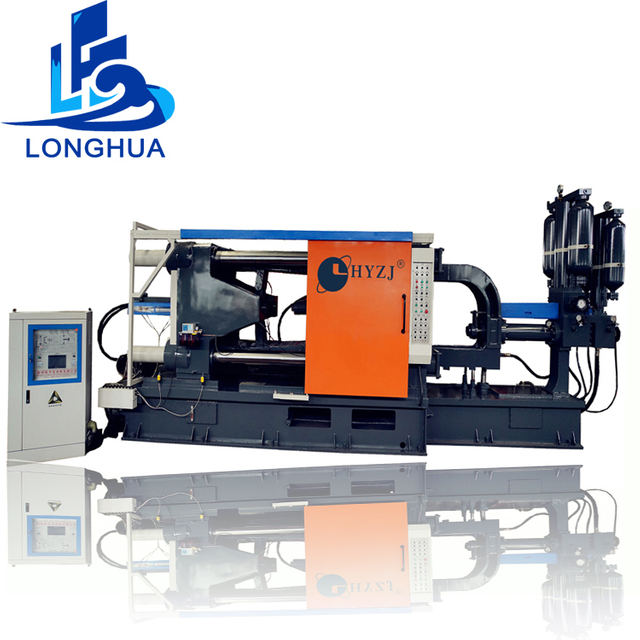

Paramètres de machine de coulée de la série Standard Standard LH (900T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	14
FORCE DE SERRAGE	Kn	9000
Espace entre les cravates	Mm	910 * 910
Diamètre de barre d'attache	Mm	¢ 180
Coup d'ouverture de mourir	Mm	760
Force d'injection (intensifier)	Kn	750
Distance de lancement du plongeur	Mm	295
Position d'injection	Mm	- 250
Diamètre du plongeur	Mm	¢ 80 ¢ 90 ¢ 100
Course d'injection	Mm	760
Pression de casting (intensifier)	MPa	154/121/81
Casting Fiange saillance	Mm	20
Diamètre de fiange de casting	Mm	200
Zone de coulée maximale sous (40mpa)	Cm2	2150
Poids d'injection (al)	KG	7.1 / 9/14
Hauteur de matrice (min-max)	Mm	350 ~ 950
Force d'éjecteur	Kn	315
Coup d'ojecteur	Mm	180
Capacité moteur	Kw	30
Dimensions de la machine (L * W * H)	M	9.1 * 2.4 * 3.3
POIDS DE LA MACHINE	T	40
Capacité du réservoir d'huile	L	1500

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

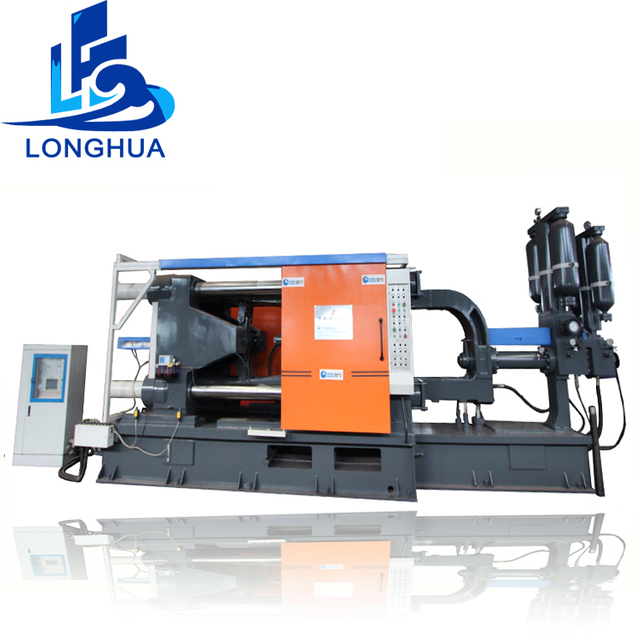

Paramètres de machine de coulée Standard Standard Standard (1000T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	16
FORCE DE SERRAGE	Kn	10000
Espace entre les cravates	Mm	1000 * 1000
Diamètre de barre d'attache	Mm	¢ 180
Coup d'ouverture de mourir	Mm	800
Force d'injection (intensifier)	Kn	775
Distance de lancement du plongeur	Mm	300
Position d'injection	Mm	0 - 250
Diamètre du plongeur	Mm	¢ 80 ---- ¢ 110
Course d'injection	Mm	760
Pression de casting (intensifier)	MPa	154/121/98/81
Casting Fiange saillance	Mm	20
Diamètre de fiange de casting	Mm	200
Zone de coulée maximale sous (40mpa)	Cm2	2450
Poids d'injection (al)	KG	15
Hauteur de matrice (min-max)	Mm	400 ~ 1000
Force d'éjecteur	Kn	360
Coup d'ojecteur	Mm	190
Capacité moteur	Kw	37
Dimensions de la machine (L * W * H)	M	10.5 * 3 * 3.3
POIDS DE LA MACHINE	T	55
Capacité du réservoir d'huile	L	1600

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

Paramètres de machine de coulée Standard Standard Standard (1100T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	16
FORCE DE SERRAGE	Kn	11000
Espace entre les cravates	Mm	1050 * 1050
Diamètre de barre d'attache	Mm	¢ 200
Coup d'ouverture de mourir	Mm	880
Force d'injection (intensifier)	Kn	882
Distance de lancement du plongeur	Mm	300
Position d'injection	Mm	0-300
Diamètre du plongeur	Mm	¢ 90 ---- ¢ 120
Course d'injection	Mm	800
Pression de casting (intensifier)	MPa	138,6 --- 78
Casting Fiange saillance	Mm	20
Diamètre de fiange de casting	Mm	240
Zone de coulée maximale sous (40mpa)	Cm2	2500
Poids d'injection (al)	KG	18
Hauteur de matrice (min-max)	Mm	400 ~ 1150
Force d'éjecteur	Kn	500
Coup d'ojecteur	Mm	200
Capacité moteur	Kw	30 * 2
Dimensions de la machine (L * W * H)	M	10.6 * 3.5 * 3.8
POIDS DE LA MACHINE	T	65
Capacité du réservoir d'huile	L	2800

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

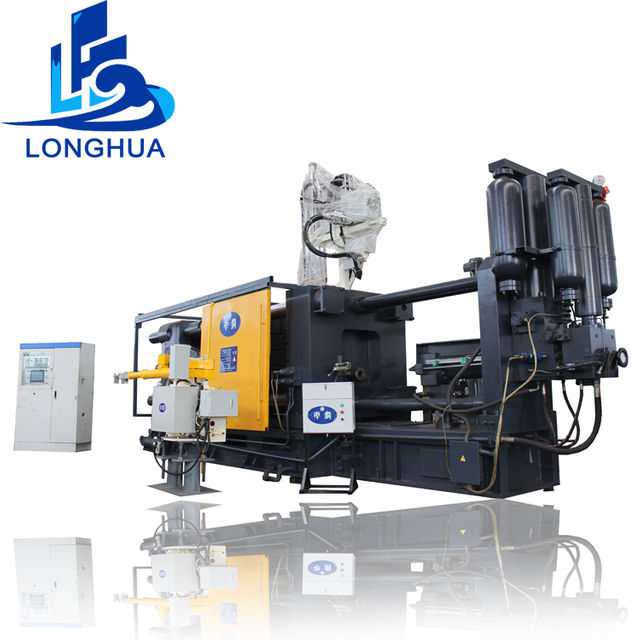

Paramètres de machine de coulée Standard Standard Standard (1300T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	16
FORCE DE SERRAGE	Kn	13000
Espace entre les cravates	Mm	1100 * 1100
Diamètre de barre d'attache	Mm	¢ 230
Coup d'ouverture de mourir	Mm	1000
Force d'injection (intensifier)	Kn	1075
Distance de lancement du plongeur	Mm	320
Position d'injection	Mm	--160 --320
Diamètre du plongeur	Mm	¢ 100 ---- ¢ 140
Course d'injection	Mm	880
Pression de casting (intensifier)	MPa	137 --- 70
Casting Fiange saillance	Mm	25
Diamètre de fiange de casting	Mm	240
Zone de coulée maximale sous (40mpa)	Cm2	3125
Poids d'injection (al)	KG	25.4
Hauteur de matrice (min-max)	Mm	450 ~ 1180
Force d'éjecteur	Kn	570
Coup d'ojecteur	Mm	200
Capacité moteur	Kw	30 * 2
Dimensions de la machine (L * W * H)	M	11.8 * 3.7 * 4.2
POIDS DE LA MACHINE	T	75
Capacité du réservoir d'huile	L	2800

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

Paramètres de machine de coulée de la série Standard Standard LH (1600T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	16
FORCE DE SERRAGE	Kn	16000
Espace entre les cravates	Mm	1250 * 1250
Diamètre de barre d'attache	Mm	¢ 260
Coup d'ouverture de mourir	Mm	1200
Force d'injection (intensifier)	Kn	1285
Distance de lancement du plongeur	Mm	360
Position d'injection	Mm	--175 --350
Diamètre du plongeur	Mm	¢ 110 ---- ¢ 150
Course d'injection	Mm	930
Pression de casting (intensifier)	MPa	137 --- 73
Casting Fiange saillance	Mm	25
Diamètre de fiange de casting	Mm	260
Zone de coulée maximale sous (40mpa)	Cm2	4000
Poids d'injection (al)	KG	30.8
Hauteur de matrice (min-max)	Mm	500 ~ 1400
Force d'éjecteur	Kn	570
Coup d'ojecteur	Mm	250
Capacité moteur	Kw	37 * 2
Dimensions de la machine (L * W * H)	M	11.8 * 4.6 * 4.7
POIDS DE LA MACHINE	T	90
Capacité du réservoir d'huile	L	3000

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

Paramètres de machine de coulée de la série Standard Standard LH (2000T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	16
FORCE DE SERRAGE	Kn	20000
Espace entre les cravates	Mm	1350 * 1350
Diamètre de barre d'attache	Mm	¢ 280
Coup d'ouverture de mourir	Mm	1400
Force d'injection (intensifier)	Kn	1500
Distance de lancement du plongeur	Mm	400
Position d'injection	Mm	--175 --350
Diamètre du plongeur	Mm	¢ 130 ---- ¢ 170
Course d'injection	Mm	1000
Pression de casting (intensifier)	MPa	113 --- 66
Casting Fiange saillance	Mm	30
Diamètre de fiange de casting	Mm	260
Zone de coulée maximale sous (40mpa)	Cm2	5000
Poids d'injection (al)	KG	41
Hauteur de matrice (min-max)	Mm	650 ~ 1600
Force d'éjecteur	Kn	650
Coup d'ojecteur	Mm	300
Capacité moteur	Kw	55 * 2
Dimensions de la machine (L * W * H)	M	13 * 4.7 * 4.8
POIDS DE LA MACHINE	T	135
Capacité du réservoir d'huile	L	3300

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

LH Série standard Paramètres de machine de coulée sous pression (3500T)

ÉLÉMENTS	UNIT	SPÉCIFICATION
Pression de travail hydraulique	MPa	16
FORCE DE SERRAGE	Kn	35000
Espace entre les cravates	Mm	1650 * 1650
Diamètre de barre d'attache	Mm	¢ 340
Coup d'ouverture de mourir	Mm	1500
Force d'injection (intensifier)	Kn	1950
Distance de lancement du plongeur	Mm	480
Position d'injection	Mm	--250 --450
Diamètre du plongeur	Mm	¢ 140 ---- ¢ 180
Course d'injection	Mm	1150
Pression de casting (intensifier)	MPa	125 --- 75
Casting Fiange saillance	Mm	30
Diamètre de fiange de casting	Mm	280
Zone de coulée maximale sous (40mpa)	Cm2	7500
Poids d'injection (al)	KG	60
Hauteur de matrice (min-max)	Mm	850 ~ 2000
Force d'éjecteur	Kn	900
Coup d'ojecteur	Mm	300
Capacité moteur	Kw	165
Dimensions de la machine (L * W * H)	M	16 * 4.8 * 4.8
POIDS DE LA MACHINE	T	210
Capacité du réservoir d'huile	L	5630

Nous nous réservons le droit d'apporter une amélioration technique sans préavis.

Pourquoi choisir Longhua Die Casting Machine?

Depuis 2017, nous avons coopéré successivement avec l'Académie chinoise des sciences et de l'Institut d'Anhui de la science et de la technologie afin de développer des machines de coulée de moulage sous pression de précision de précision intelligente. Concevez les dessins de la machine à coulée sous pression, ajustez la description de la machine à coulée sous pression, améliorez les performances de la machine à coulée sous pression et améliorez la fonction de la machine coulée sous pression. Machine de coulée sous pression appartient à la machine de coulée de matières métalliques, spécialement utilisée pour la coulée sous pression des métaux non ferreux, tels que l'alliage d'aluminium, l'alliage de cuivre, l'alliage de magnésium, l'alliage de zinc, l'alliage de plomb, etc.
La société Longhua contrôle strictement le processus de production. La plupart des ingénieurs techniques de l'atelier ont plus de dix ans d'expérience dans la fabrication de la fabrication de déposants. Ils insistent toujours sur l'utilisation de matières premières de haute qualité, de créer soigneusement chaque partie et d'améliorer continuellement le processus de fabrication. Nous croyons fermement que d'excellents produits proviennent de matières premières de haute qualité et de technologies de pointe et d'artisanat.

Solutions de machine de coulée sous pression

Les pièces de moulage sous pression peuvent être fabriquées en tant que pièces auto-moulées sous pression, raccords de tuyauterie de moteur automobile de moulage sous pression, pièces de climatisation de coulée sous pression, têtes de cylindre à essence à essence sous pression de moulage sous pression, bras de basculement de la vanne de coulée sous pression, sièges de soupape de coulée sous pression , casting accessoires de puissance, couvertures d'extrémité moulée sous pression, coquilles de coulée sous pression et pompes de coulée sous pression, accessoires de construction de coulée sous pression, accessoires décoratifs, accessoires de garde-moulage sous pression, roues moulées sous pression et autres pièces.

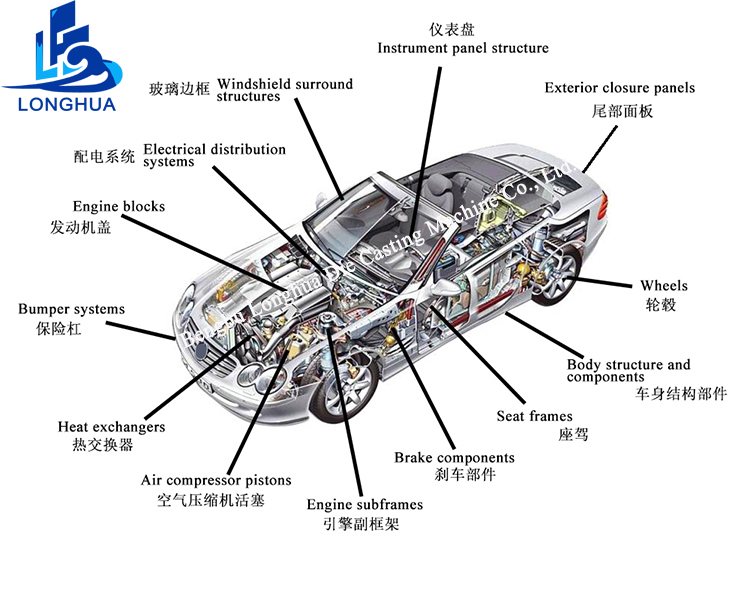

Les pièces de moulage à la maille d'automobile comprennent: le couvercle de la chambre de la vanne, la casserole d'huile, le boîtier d'embrayage, le boîtier de l'engrenage de chronométrage, le reveloppe d'eau, le réservoir d'eau, le capuchon de radiateur à huile, le tube intercooler, la transmission petite couverture. Avec l'amélioration continue du niveau de développement de l'industrie du matériel de fabrication intérieure, le niveau d'équipement de la machine à coulée sous pression a également été considérablement amélioré, les types de pièces pouvant être fabriqués sont également élargis de manière continue et la précision et la complexité de la Les pièces moulées sont également considérablement améliorées.

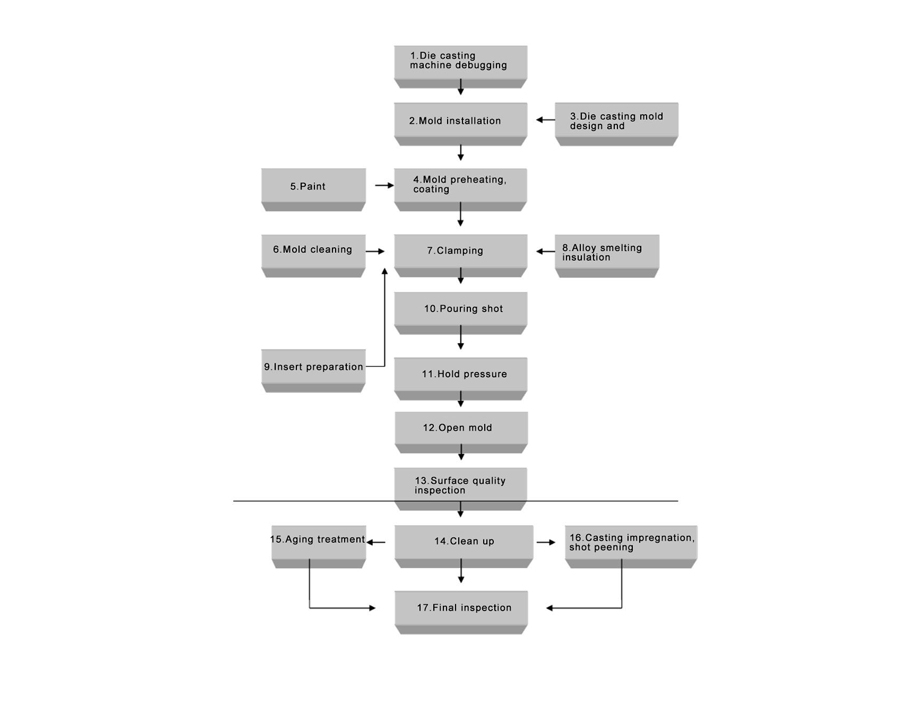

Les étapes de travail de la machine de coulée sous pression sont les suivantes:

(1) fermer le moule;

(2) verser du métal en fusion dans la chambre de presse par bras robotique manuel ou automatisé;

(3) Le poinçon supérieur se déplace à une vitesse d'injection inférieure, pénètre dans la chambre de pression et touche simplement la surface du métal fondue;

(4) Le poinçon supérieur est tourné vers une vitesse d'injection plus élevée et appuyé sur le bas, tandis que le poinçon inférieur et le poinçon supérieur maintiennent la distance relative entre le poinçon supérieur et le métal en fusion et descendant de manière synchrone;

(5) Lorsque le poinçon inférieur se déplace pour laisser sortir l'orifice de la buse, il descend juste vers le bas et est supporté; Par conséquent, les poinçons supérieurs et inférieurs serrent le métal fondu à grande vitesse au trou de la buse (une partie de la sprue 6) injection;

(6) Le métal fondu passe à travers la sprue 6 composée de la buse, le manchon de sprue 4, le trou effilé du moule fixe et le déviateur 2 et remplit dans la cavité du moule de la porte interne 3;

(7) le remplissage est terminé, mais le poinçon supérieur maintient toujours une certaine pression jusqu'à ce que le métal fondu dans la cavité soit complètement solidifié dans la coulée de la matrice 1; Le métal en fusion dans le coureur et la chambre de pression se solidifie dans le sprue et le gâteau restant respectivement. ;

(8) Le coup de poing supérieur soulève et réinitialise; Dans le même temps, le poinçon inférieur se déplace vers le haut pour couper le gâteau restant toujours connecté à la porte droite;

(9) Le coup de poing inférieur continue à augmenter, soulevez le gâteau restant de la surface supérieure de la chambre de pression, puis retirez-le manuellement ou par d'autres moyens;

(10) déplacez le coup de poing inférieur et réinitialisez pour bloquer l'orifice de la buse;

(11) Ouvrez le moule, la pièce de moulage sous pression et la porte droite restent sur le moule mobile ensemble, puis éjectez et sortez la partie de coulée sous pression; Une fois que le gâteau restant est coupé, l'action d'ouverture du moule peut être exécutée immédiatement, ou il peut être légèrement ralenti à une exécution de temps appropriée n'a rien à voir avec la levée et la réinitialisation du poinçon inférieur; À ce stade, un cycle de coulée sous pression est terminé.

Longhua Die Casting Machine Service

Notre promesse

Notre promesse

La satisfaction de la clientèle est notre poursuite éternelle, Longhua fait toujours attention aux besoins des clients, afin de réduire le temps de défaillance de la clientèle, le centre de service Longhua après dix ans de précipitation à un ensemble de processus de serveur parfait, avec le cycle de réponse le plus rapide pour les clients de réparer les machines à réparer. Taux de fonctionnement de la machine à la clientèle.
Service de pré-vente

Service de pré-vente

En fournissant aux clients des services de pré-vente du budget d'investissement, de la planification des plantes et d'autres formes, la planification des clients est raisonnable, standardisée et économie de coûts.
1.Envestment Budget: Sélection de la machine de coulée et équipement auxiliaire
2. Planification: Fournir la taille de l'installation de la fondation d'équipement, la disposition de l'équipement, la ventilation de l'atelier, l'échappement, le transport de l'eau, le câblage, les services de conception de matériel de levage.
3.Provide des informations sur divers équipements auxiliaires de casting.
Service d'achat

Service d'achat

En guidant les clients d'installer l'eau et l'électricité des machines de coulée de matrices, la mise en service de nouvelles machines de la formation des techniciens et des opérateurs de la machine, le placement de la machine est normalisé et raisonnable. Et permettre au personnel pertinent de se familiariser avec le fonctionnement des machines de la société, de comprendre la maintenance. de machines, maintenance.
1. Installation et mise en service de la machine coulée sous pression.
2. Entraîneur de l'opérateur de casting.
3. Fultrer du personnel technique pertinent.
Service après-vente

Service après-vente

1.Pour les clients qui achètent des produits d'anchine, nous avons des ingénieurs professionnels formés pour leur permettre d'exploiter, d'utiliser et de gérer les produits d'anchine de manière indépendante;
2. répondre aux problèmes techniques, notre société peut envoyer rapidement des personnes au site utilisateur pour aider et guider;
3.Provide des orientations techniques lorsque les utilisateurs ont besoin d'un nouvel équipement ou d'une nouvelle construction de l'expansion (modification);
4.Après une mise à niveau des produits de la société, donnez la priorité au travail de remplacement des utilisateurs précédents selon les besoins.

Ressource de machine de coulée

2021-05-102.28MB

Modèle de machine de coulée sous pression Diagramme.pdf

télécharger

2021-05-10186KB

Paramètres de machine de coulée sous pression.pdf

télécharger

2020-10-0260.42MB

Album électronique.pdf

télécharger

Produit de coulée de déminage

le contenu est vide!

Longhua Série de machines de coulée Die

Paramètres de machine de coulée de la série Standard Standard LH (120T)

Paramètres de machine de coulée de la série Standard LH (125T)

Série Standard LH Paramètres de machine de coulée sous pression (140T)

Paramètres de machine de coulée Standard série LH (160D)

Paramètres de machine de coulée de la série Standard Standard LH (170T)

Paramètres de machine de coulée Standard Standard Standard (180T)

Paramètres de machine de coulée Standard Standard Standard (200 t)

Paramètres de machine de coulée de la série Standard Standard LH (220T)

Paramètres de machine de coulée de la série Standard Standard LH (280T)

Paramètres de machine de coulée Standard Standard Standard (300T)

Paramètres de machine de coulée Standard Standard Standard (350T)

Paramètres de machine de coulée Standard Standard Standard (400T)

Paramètres de machine de coulée Standard Standard Standard (500T)

Paramètres de machine de coulée de la série Standard LH (550T)

LH Série standard Paramètres de machine de coulée sous pression (700T)

Paramètres de machine de coulée Standard Standard Series (800T)

Paramètres de machine de coulée de la série Standard Standard LH (900T)

Paramètres de machine de coulée Standard Standard Standard (1000T)

Paramètres de machine de coulée Standard Standard Standard (1100T)

Paramètres de machine de coulée Standard Standard Standard (1300T)

Paramètres de machine de coulée de la série Standard Standard LH (1600T)

Paramètres de machine de coulée de la série Standard Standard LH (2000T)

LH Série standard Paramètres de machine de coulée sous pression (3500T)

Pourquoi choisir Longhua Die Casting Machine?

Solutions de machine de coulée sous pression

Longhua Die Casting Machine Service

Ressource de machine de coulée

Produit de coulée de déminage

E-MAIL:

RACONTER:

ADRESSE:

LIENS RAPIDES

CATÉGORIE DE PRODUIT

Préparez-vous pour l'avenir

Longhua Série de machines de coulée Die

Paramètres de machine de coulée de la série Standard Standard LH (120T)

Paramètres de machine de coulée de la série Standard LH (125T)

 Série Standard LH Paramètres de machine de coulée sous pression (140T) 

 Paramètres de machine de coulée Standard série LH (160D) 

 Paramètres de machine de coulée de la série Standard Standard LH (170T) 

 Paramètres de machine de coulée Standard Standard Standard (180T) 

 Paramètres de machine de coulée Standard Standard Standard (200 t) 

 Paramètres de machine de coulée de la série Standard Standard LH (220T) 

 Paramètres de machine de coulée de la série Standard Standard LH (280T) 

 Paramètres de machine de coulée Standard Standard Standard (300T) 

 Paramètres de machine de coulée Standard Standard Standard (350T) 

 Paramètres de machine de coulée Standard Standard Standard (400T) 

 Paramètres de machine de coulée Standard Standard Standard (500T) 

 Paramètres de machine de coulée de la série Standard LH (550T) 

 LH Série standard Paramètres de machine de coulée sous pression (700T) 

 Paramètres de machine de coulée Standard Standard Series (800T) 

 Paramètres de machine de coulée de la série Standard Standard LH (900T) 

 Paramètres de machine de coulée Standard Standard Standard (1000T) 

 Paramètres de machine de coulée Standard Standard Standard (1100T) 

 Paramètres de machine de coulée Standard Standard Standard (1300T) 

 Paramètres de machine de coulée de la série Standard Standard LH (1600T) 

 Paramètres de machine de coulée de la série Standard Standard LH (2000T) 

 LH Série standard Paramètres de machine de coulée sous pression (3500T) 

Pourquoi choisir Longhua Die Casting Machine?

Solutions de machine de coulée sous pression

Longhua Die Casting Machine Service

Ressource de machine de coulée

Produit de coulée de déminage

E-MAIL:

RACONTER:

ADRESSE:

LIENS RAPIDES

CATÉGORIE DE PRODUIT

Préparez-vous pour l'avenir

Paramètres de machine de coulée de la série Standard Standard LH (120T)

Paramètres de machine de coulée de la série Standard LH (125T)

Série Standard LH Paramètres de machine de coulée sous pression (140T)

Paramètres de machine de coulée Standard série LH (160D)

Paramètres de machine de coulée de la série Standard Standard LH (170T)

Paramètres de machine de coulée Standard Standard Standard (180T)

Paramètres de machine de coulée Standard Standard Standard (200 t)

Paramètres de machine de coulée de la série Standard Standard LH (220T)

Paramètres de machine de coulée de la série Standard Standard LH (280T)

Paramètres de machine de coulée Standard Standard Standard (300T)

Paramètres de machine de coulée Standard Standard Standard (350T)

Paramètres de machine de coulée Standard Standard Standard (400T)

Paramètres de machine de coulée Standard Standard Standard (500T)

Paramètres de machine de coulée de la série Standard LH (550T)

LH Série standard Paramètres de machine de coulée sous pression (700T)

Paramètres de machine de coulée Standard Standard Series (800T)

Paramètres de machine de coulée de la série Standard Standard LH (900T)

Paramètres de machine de coulée Standard Standard Standard (1000T)

Paramètres de machine de coulée Standard Standard Standard (1100T)

Paramètres de machine de coulée Standard Standard Standard (1300T)

Paramètres de machine de coulée de la série Standard Standard LH (1600T)

Paramètres de machine de coulée de la série Standard Standard LH (2000T)

LH Série standard Paramètres de machine de coulée sous pression (3500T)

Longhua Die Casting Machine Service

Ressource de machine de coulée

Produit de coulée de déminage
