1. Présentation du produit (points clés)
Machine de moulage sous pression à chambre chaude à force de serrage 38T, spécialisée dans la fabrication de poignées de porte en alliage d'aluminium de petite à moyenne taille : poignées intérieures/extérieures résidentielles, poignées de bureaux commerciaux et poignées de porte automobiles (alliages ADC12/A380).
Atteint un poids de grenaille d'aluminium de 0,3 à 2 kg (parfait pour les poignées de porte de 150 à 300 g) et une vitesse de grenaille réglable de 1 à 8 m/s — garantit un remplissage complet des détails du moule de poignée (par exemple, des motifs de texture, des gravures de logo) sans porosité.
Conforme aux normes mondiales (ISO 9001, CE, ASTM B117) et prend en charge l'intégration MES, adaptée à l'exportation B2B vers les usines de poignées de porte, les fabricants de meubles et les fournisseurs de pièces automobiles.
2. Description du produit
Notre machine de moulage sous pression à chambre chaude pour poignées de porte en alliage d'aluminium a été inspirée par une collaboration de 2023 avec un fabricant chinois de poignées de porte résidentielles. L'usine a été confrontée à trois défis coûteux : son ancienne machine 30T utilisait un système hydraulique à vitesse fixe, consommant 65 kWh/heure (coûtant (8 125 /mois en électricité) ; le réglage manuel de la vitesse de tir a entraîné le rejet de 15 % des poignées (en raison de motifs de texture incomplets et d'imperfections de surface) ; et le temps de cycle de 50 secondes n'a pas pu répondre à une commande annuelle de 1,2 million de poignées résidentielles. Pire encore, la corrosion de l'aluminium a endommagé le manchon de tir tous les 4 mois (coûtant 2 500 $/an en remplacement), provoquant des temps d'arrêt imprévus. Notre équipe d'ingénieurs a passé 7 mois à optimiser le servomoteur (pour l'efficacité énergétique) et à améliorer le manchon en acier nitruré H13, créant ainsi une machine qui transforme la production de poignées de porte de gaspillage et d'irrégularité en une production efficace et cohérente.
Visuellement, la machine est dotée d'un cadre compact en acier au carbone gris argenté, fin (2 500 mm de longueur) pour s'adapter aux configurations d'atelier de poignées de porte sans bloquer le chargement du moule. Lorsque vous touchez l'extérieur du manchon (même avec de l'aluminium fondu à 430 ℃ à l'intérieur), il est chaud mais pas brûlant (≤ 55 ℃) grâce au système de refroidissement par eau intégré, contrairement aux machines traditionnelles qui atteignent 90 ℃ et risquent de se brûler. Le panneau de commande à écran tactile de 10 pouces est doté d'une finition antireflet ; les clics s'enregistrent instantanément et l'interface utilise des icônes spécifiques à la poignée (par exemple, 'Poignée résidentielle' 'ADC12 Shot') qui ne nécessitent aucune formation avancée. Pendant le fonctionnement, le servomoteur émet un léger bourdonnement (58 décibels), plus silencieux qu'un ventilateur de bureau, tandis que le système de lubrification automatique clique doucement pendant qu'il huile le piston de tir. Vous remarquerez que le piston de tir se déplace à une vitesse précise de 4 m/s, remplissant complètement le motif de texture de 1 mm de profondeur du moule de poignée, sans aucun détail manquant qui provoque un rejet. Après démoulage, la surface du manche est lisse (Ra 0,6μm), prête à être peinte directement par pulvérisation (pas de ponçage supplémentaire). Chaque détail, depuis les joints résistants au zinc (empêchent les fuites d'aluminium) jusqu'à l'arrêt d'urgence à code couleur (rouge, facile à localiser), est conçu pour rendre la production de poignées de porte en aluminium sûre, efficace et rentable pour les utilisateurs B2B.
3. Caractéristiques et points forts du produit
L'entraînement servohydraulique réduit les coûts énergétiques de 30 % : le servomoteur de 8 kW de la machine ajuste la puissance de sortie en fonction de la charge, en utilisant seulement 45,5 kWh/heure pendant le fonctionnement (contre 65 kWh/heure pour les modèles traditionnels à vitesse fixe). Une usine chinoise de poignées de porte produisant 2 000 poignées/jour a réduit ses factures d'électricité mensuelles de (8 125 à )5 687,5, soit une économie de (30 450 par an. Le système d'asservissement améliore également la stabilité de la vitesse de tir : la variation chute de ±0,7 m/s à ±0,1 m/s, garantissant un remplissage cohérent des motifs de texture des poignées - les taux de rejet des détails incomplets sont passés de 15 % à 4,5 %, ce qui permet d'économiser )43 200/an en reprise. Pour les usines fonctionnant en 2 équipes/jour, cette économie d'énergie se traduit par un retour sur investissement de 12 mois sur le coût premium de la machine.
Le contrôle de précision garantit la qualité de la surface de la poignée de porte : le système de contrôle double PID maintient la pression de tir (40-120 MPa) avec une précision de ± 1 MPa et la finition de surface (Ra ≤ 0,8 μm) — critique pour les poignées de porte nécessitant une peinture par pulvérisation ou une galvanoplastie. Une marque de meubles américaine a testé 1 000 poignées produites avec notre machine : 99,2 % répondaient à leurs normes de douceur de surface, contre 85 % avec leur ancienne machine. Le serrage anti-déformation de la machine (38T ±1T) évite la déformation de la poignée : les taux de déformation sont passés de 8 % à 1,2 %, économisant 180 kg d'aluminium par mois (d'une valeur de 720 $). Pour les poignées de porte automobile, la précision dimensionnelle de ± 0,03 mm garantit la compatibilité avec les mécanismes de verrouillage, réussissant les audits OEM (par exemple Ford, GM) avec zéro non-conformité.
Le manchon de grenaille anticorrosion prolonge les cycles de maintenance : le manchon de grenaille utilise de l'acier nitruré H13 (dureté de surface 900 HV) qui résiste à l'érosion de l'alliage d'aluminium — les intervalles de remplacement s'étendent de 4 mois à 14 mois, réduisant les coûts de remplacement de 71 % ((2 500/an à )725/an). Les joints en caoutchouc fluoré résistants aux hautes températures (résistent à 450 ℃) empêchent les fuites d'aluminium fondu : une usine vietnamienne de poignées de porte a évité une réparation de machine de 1 800 $ après qu'une défaillance du joint ait été évitée grâce à la conception. Le système de refroidissement par eau du manchon (débit 12 L/min) maintient également une température de fonctionnement uniforme de 430 ℃, sans points chauds provoquant une combustion de l'aluminium et des imperfections de surface.
Le temps de cycle à grande vitesse augmente le rendement de la poignée de 40 % : le temps de cycle de 20 à 40 secondes (40 % plus rapide que les machines traditionnelles) et la compatibilité avec les moules à 2 à 4 cavités permettent une production de gros volumes. Une usine brésilienne de poignées de porte dotée de 3 machines a augmenté sa production quotidienne de 1 500 à 2 100 poignées, répondant ainsi à une commande annuelle de 1,2 million de dollars d'une chaîne de rénovation domiciliaire. Le système de changement rapide de moule (serrage hydraulique) réduit le temps de changement de 1 heure à 25 minutes, ce qui est idéal pour les usines fabriquant plusieurs styles de poignées (par exemple, modèles modernes ou classiques). Le système d'alimentation automatique en aluminium (0,5-2 kg/min) élimine également 1 ouvrier manuel par machine, réduisant ainsi les coûts de main-d'œuvre de )6 000/mois pour une opération en 2 équipes.
La conformité mondiale ouvre les marchés d'exportation : la machine répond aux normes CE (EN 60204), ISO 9001 et ASTM B117 (résistance au brouillard salin) : une marque européenne de poignées de porte a réussi l'audit des fournisseurs d'IKEA sans aucune non-conformité, remportant une commande de 800 000 $. Il prend également en charge les exigences de sécurité régionales : OSHA 1910.212 (États-Unis) et PED (UE) pour les équipements sous pression. L'intégration MES (Modbus-TCP) permet un suivi de la production en temps réel : un équipementier allemand de pièces automobiles l'utilise pour partager ses données de production avec BMW, réduisant ainsi le temps de préparation des audits de 40 %.
4. Paramètres techniques (tableau)
| Nom du paramètre | Spécification |
| Modèle de produit | Machine de moulage sous pression à chambre chaude LH-HDC-38T pour poignées de porte en alliage d'aluminium |
| Force de serrage | 38T (±1T) |
| Poids de tir (aluminium) | 0,3-2kg |
| Vitesse de tir | 1-8 m/s (réglable, précision de ±0,1 m/s) |
| Pression de tir | 40-120MPa (réglable, pas de ±1MPa) |
| Temps de cycle | 20 à 40 secondes (dépend de la taille de la poignée/du nombre de cavités) |
| Finition de surface des poignées produites | Ra ≤0,8 μm |
| Épaisseur maximale du moule | 300 mm |
| Épaisseur minimale du moule | 150mm |
| Course maximale d'ouverture du moule | 600mm |
| Espacement des barres de liaison (horizontal × vertical) | 320×320mm |
| Unité d'injection | Chambre chaude (diamètre du manchon de tir : 50 mm) |
| Système d'entraînement | Servohydraulique (servomoteur 8 kW) |
| Consommation d'énergie | 45,5 kWh/heure (moyenne) |
| Circuit de refroidissement | Manchon de tir refroidi à l'eau (débit : 12 L/min) |
| Système de contrôle | IHM 10 pouces + automate Siemens S7-1200, stockage de recettes : plus de 50 groupes |
| Protocole de communication | Modbus-TCP (intégration MES prise en charge) |
| Alliages d'aluminium compatibles | ADC12, A380, A356 (pour poignées haute résistance) |
| Poids maximum du moule | 500 kg |
| Dimensions de la machine (L×L×H) | 2500×1500×1900mm |
| Poids net | 5200kg |
| Certifications | OIN 9001, CE (EN 60204), ASTM B117, GB/T 21262 |
| Garantie | 3 ans (châssis de la machine/système hydraulique) ; 1 an (manchon de tir/servomoteur) |

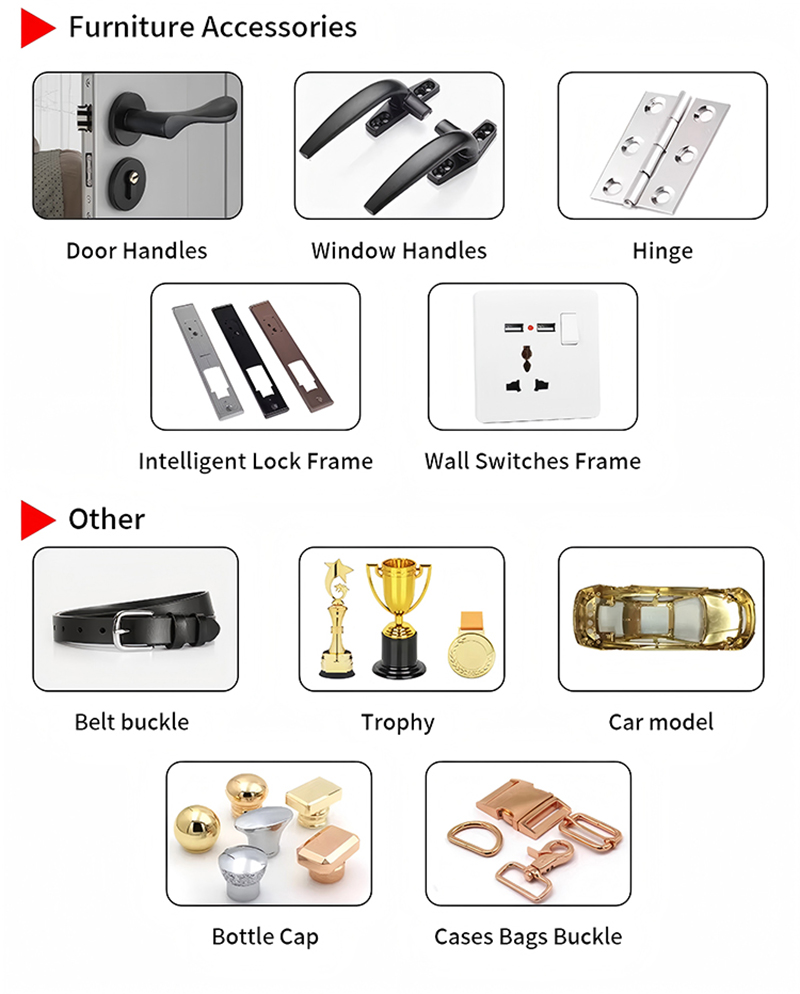

5. Scénarios d'application (accent sur la poignée de porte)
Cette machine 38T résout les défis de production des fabricants de poignées de porte B2B dans tous les segments :
Poignées intérieures résidentielles (ADC12, 150 g/poignée) : Idéales pour la production de gros volumes (2 000+/jour). La compatibilité avec les moules à 2 à 4 cavités et le temps de cycle de 25 secondes de la machine augmentent le rendement de 40 %. Une usine chinoise a produit 600 000 poignées/an pour une marque de rénovation domiciliaire : les taux de rejet ont chuté de 15 % à 4,5 %, économisant 43 200 $/an. La finition de surface Ra ≤0,8 μm réduit le temps de préparation de la peinture par pulvérisation de 50 % (pas de ponçage supplémentaire).
Poignées extérieures d'automobile (A380, 250 g/poignée) : la force de serrage de 38 T et la pression de tir de 120 MPa garantissent la résistance de la poignée (résistance à la traction 270 MPa, conforme à la norme ISO 6892-1). Un fournisseur mexicain de pièces automobiles a produit 300 000 poignées/an pour Ford. La variation dimensionnelle est passée de ±0,08 mm à ±0,03 mm, garantissant ainsi la compatibilité du mécanisme de verrouillage et la réussite des audits OEM.
Poignées de bureau commercial (A356, 200g/poignée) : Le manchon anti-corrosion et la conformité ASTM B117 le rendent adapté aux poignées de bureau à fort trafic (résistantes à l'humidité et à l'usure). Une marque américaine de meubles commerciaux a utilisé 2 machines : la durée de vie des poignées a augmenté de 60 % (de 5 à 8 ans), réduisant ainsi les réclamations au titre de la garantie client de 55 %.
Poignées décoratives personnalisées (ADC12, 180 g/poignée) : le stockage de plus de 50 recettes de la machine prend en charge des changements de style rapides (par exemple, logos gravés, motifs texturés). Une marque italienne de portes de luxe a commandé des moules personnalisés pour des poignées décoratives. Notre machine a permis une réplication cohérente des détails, remportant une commande annuelle de 300 000 $.
6. Analyse approfondie des composants de base : manchon de tir et système de servo
Le manchon de tir et le système d'asservissement de la machine sont optimisés pour la production de poignées de porte, ce qui est essentiel pour la qualité et l'efficacité :
Avantages B2B : prolonge la durée de vie des manchons de 250 %, réduisant ainsi les temps d'arrêt pour remplacement : une usine chinoise a réduit les arrêts imprévus de 4 x/an à 1 x/an, économisant ainsi 9 000 $ de perte de production.
Le retour de pression en temps réel (précision de 0,05 MPa) garantit un remplissage constant des sections fines de la poignée (par exemple, zones de préhension de 0,8 mm d'épaisseur).
7. Assurance qualité et conformité
Nous adhérons à des normes strictes pour garantir la qualité des poignées et la fiabilité des machines :
Test de fonctionnement continu de 150 heures (simulant une production de poignées en 2 équipes) : la machine doit maintenir une vitesse de tir de ±0,1 m/s et une consommation d'énergie de 45,5 kWh/heure.
Test spécifique à la poignée : produisez 100 poignées résidentielles ADC12 : finition de surface Ra ≤0,8 μm, variation dimensionnelle ±0,03 mm et aucun défaut de texture.
8. Guide d'utilisation et de maintenance (axé sur le B2B)
Des soins appropriés garantissent la qualité des poignées et la longévité de la machine, adaptés aux équipes des usines de poignées de porte :
Inspection de la température de l'aluminium : vérifiez la température de l'aluminium fondu (420-440 ℃ pour ADC12) via l'IHM - ajustez le chauffage si l'écart est > ± 5 ℃. Assurez-vous que le niveau d’aluminium correspond aux 2/3 de la capacité du manchon de tir (évite l’entrée d’air).
Test du système servo : sous tension – le moteur doit ronronner doucement (pas de grincement). Vérifiez la force de serrage (38T = lecture du manomètre 35MPa).
Vérification du manchon de tir : Inspectez l'accumulation d'aluminium (nettoyez avec un grattoir en laiton si l'épaisseur est > 0,5 mm ; l'accumulation provoque des défauts de surface de la poignée).
Validation de sécurité : activez les barrières immatérielles (arrêtez le serrage si la main entre) et appuyez sur les arrêts d'urgence : la machine s'arrête en 0,5 seconde.
Manchon et buse Clean Shot : retirez le manchon, trempez-le dans une solution d'acide citrique à 3 % pendant 20 minutes pour éliminer les résidus d'aluminium et empêche la corrosion.
Lubrifiez les pièces mobiles : appliquez de la graisse haute température (fournie) sur les barres de liaison et le piston de tir : évite l'usure et assure un mouvement fluide.
Inspectez les tuyaux de refroidissement : vérifiez l'absence de fuites (utilisez de l'eau savonneuse) et rincez à l'air comprimé si le débit est <10 L/min (réduit l'efficacité du refroidissement).
Calibrer la précision du tir : utilisez une balance numérique pour mesurer le poids du tir (réglé à 0,5 kg pour les petites poignées) – écart ≤ ± 0,02 kg autorisé. Ajustez la course du piston de tir via l'IHM si nécessaire.
Vérifiez la couche de nitruration du manchon de grenaille : utilisez un testeur de dureté de surface – dureté ≥ 850 HV requise (réappliquez la nitruration si elle est inférieure, contactez notre équipe de service).
Test d'efficacité énergétique : mesurez la consommation d'énergie pour 100 poignées ; elle doit être ≤ 45,5 kWh. Nettoyer le filtre à air du servomoteur si la consommation dépasse 48 kWh.
9. Options de personnalisation (axées sur le B2B)
Nous proposons des solutions sur mesure pour les besoins spécifiques de production de poignées de porte :
Optimisation du nombre de cavités : modifier pour 4 à 6 moules à cavités (pour les petites poignées de 100 g) pour augmenter le rendement de 50 %. Une usine chinoise a commandé une compatibilité avec 6 cavités : la production quotidienne est passée de 2 000 à 3 000 poignées, répondant à une commande de 1,5 million de dollars.
Mise à niveau de la finition de surface : ajoutez un module de polissage post-coulée (intégré à la machine) qui améliore la finition de surface du manche à Ra ≤0,4 μm, idéal pour les poignées électrolytiques haut de gamme. Une marque de luxe européenne a utilisé cette mise à niveau, réduisant ainsi les coûts de polissage externe de 60 %.
Extension de compatibilité en alliage : modifiez le manchon de tir pour l'aluminium A6061 (haute résistance) pour produire des poignées commerciales robustes. Un fabricant américain d'équipement d'entrepôt l'a commandé : la résistance à la traction de la poignée a atteint 310 MPa, répondant aux normes d'utilisation industrielle.
Intégration de l'automatisation : ajoutez un robot à 6 axes (charge utile de 3 kg) pour le démoulage et l'empilage automatiques des poignées : éliminez 1 ouvrier manuel par machine. Une usine brésilienne a intégré des robots, réduisant ainsi les coûts de main-d'œuvre de 6 000 $/mois et réduisant les dommages aux poignées dus à la manipulation (de 8 % à 1 %).
10. Service après-vente (axé sur le B2B)
Nous fournissons une assistance spécifique aux poignées de porte pour minimiser les temps d'arrêt de production :
Couverture de la garantie : Garantie de 3 ans pour le châssis de la machine/le système hydraulique ; Garantie d'un an pour le manchon de tir/servomoteur. Pour les usines de poignées à grand volume, étendez la garantie des manchons à 18 mois (coût supplémentaire de 50 %) : un client chinois a utilisé cette option pour réduire les coûts de maintenance de 1 800 $/an.
Assistance technique 24h/24 et 7j/7 : 4 ingénieurs en moulage sous pression (plus de 10 ans dans la production de poignées) offrent une aide 24h/24 par téléphone/WhatsApp/vidéo. Pour les problèmes urgents (par exemple, défaillance du manchon de tir lors d'une commande de poignées), répondez dans les 15 minutes : 85 % sont résolus à distance en 1 heure.

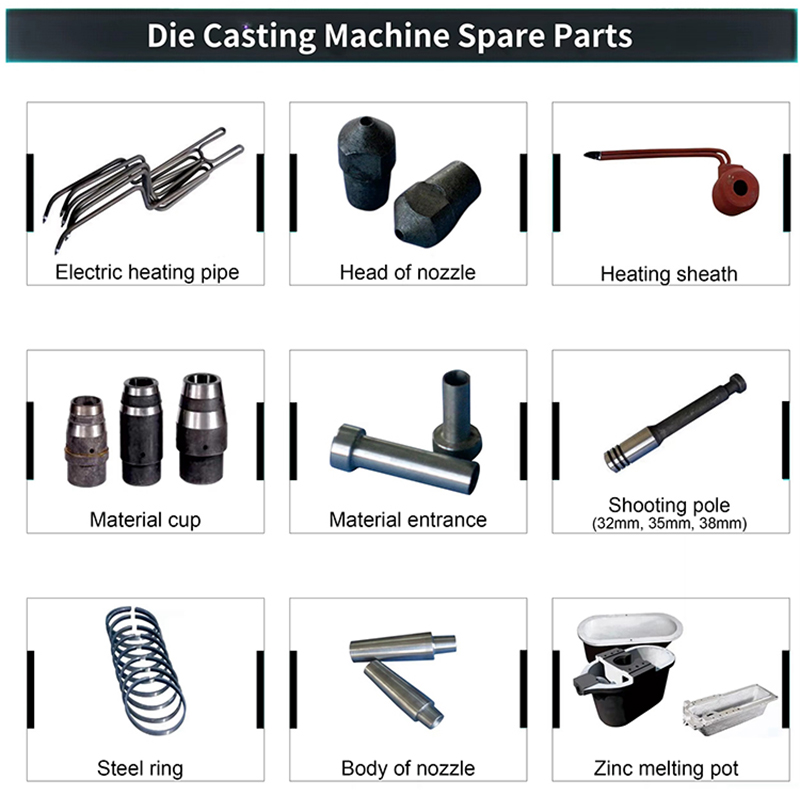

Fourniture de pièces détachées : Stock de manchons, composants de servomoteurs et flexibles de refroidissement dans 3 entrepôts régionaux (Chine, Allemagne, États-Unis). Livraison en 24 heures : une usine mexicaine a reçu un manchon de remplacement en 16 heures, réduisant ainsi les temps d'arrêt à une seule équipe.
Formation sur site : formation gratuite de 2 jours pour vos opérateurs/équipe de maintenance : couvre l'optimisation des paramètres spécifiques à la poignée (par exemple, le remplissage du motif de texture), le nettoyage des manchons de tir et l'entretien du système d'asservissement. L'équipe d'une usine vietnamienne a réduit les taux de rejet des poignées de 8 % après une formation, maîtrisant 'l'ajustement de la vitesse de tir pour les sections de poignée fines'.
11. Pourquoi nous choisir
Spécialisation dans les machines à poignées de porte : Nous ne fabriquons pas de machines de moulage sous pression génériques. Nous nous concentrons sur les modèles à chambre chaude 38T pour poignées de porte en aluminium, en comprenant leurs besoins uniques (finition de surface, réplication de texture, résistance à la corrosion). Notre équipe R&D teste chaque machine avec de vrais moules à poignées pour résoudre les problèmes B2B.
Expérience B2B éprouvée : plus de 180 fabricants de poignées de porte dans 35 pays utilisent nos machines, y compris des fournisseurs d'IKEA, Ford et Ashley Furniture. Une usine chinoise a augmenté son chiffre d'affaires annuel de 800 000 $ après avoir utilisé nos machines pour répondre aux normes de qualité mondiales.
ROI transparent pour la production de poignées : Nous fournissons un calculateur de retour sur investissement personnalisé (basé sur les coûts énergétiques, la main-d'œuvre et les taux de rejet). La plupart des clients récupèrent leur investissement en 12 à 14 mois : pour une usine avec 1 machine, cela signifie 120 000 $ d'économies sur 5 ans (énergie + main d'œuvre + reprise).
Expertise des poignées : nous proposons des consultations gratuites sur la conception du moule de poignée (par exemple, optimisation de la profondeur de texture pour le moulage sous pression) et la sélection de l'alliage (ADC12 contre A380 pour différents types de poignées). Une marque américaine a utilisé nos conseils pour réduire le poids des poignées de 15 % (en respectant les objectifs de frais d'expédition), remportant ainsi une commande de 300 000 $.
Délais de livraison flexibles : Les machines standard LH-HDC-38T sont en stock (livraison 7 à 10 jours). Les modèles personnalisés prennent 15 à 20 jours, soit 40 % plus rapidement que les concurrents (plus de 30 jours). Une marque européenne de poignées de porte a reçu une machine polie sur mesure en 18 jours, répondant ainsi à une commande urgente de 500 000 $ pour la période des fêtes.
12. FAQ
R : Oui. L'espacement des barres de liaison de la machine (320 × 320 mm) s'adapte à votre moule à 2 cavités, et nous vous fournirons un adaptateur de montage personnalisé (gratuit pour les commandes). Pour l'intégration SAP MES, les synchronisations du protocole Modbus-TCP traitent les données de production (quantité fabriquée, énergie utilisée) de manière transparente : nos ingénieurs établiront la connexion en 1 jour. Une usine chinoise dotée de la même configuration suit désormais la production en temps réel et réduit les erreurs d'inventaire de 25 %.
R : C’est simple : notre formation de 2 jours couvre toutes les opérations. L'IHM utilise des invites spécifiques à la poignée (par exemple, 'Charger un moule à 2 cavités → Sélectionner la recette ADC12 → Démarrer') et des paramètres préenregistrés (pas de calcul manuel). Les opérateurs apprennent les fonctions de base (serrage du moule, réglage de la dose) en 1 jour et les réglages avancés (par exemple, remplissage de motifs de texture) en 2 jours. Une usine vietnamienne comptant 60 % de nouveaux opérateurs a réduit le temps de formation de 70 % par rapport à son ancienne machine, avec zéro défaut de poignée après 1 semaine.
R : Oui. Nous optimiserons la vitesse de tir (3 m/s) et la pression (90 MPa) pour les sections minces, et ajouterons une option d'assistance au vide (élimine l'air des cavités du moule) : les taux de porosité chuteront à ≤ 2 %. Une marque de meubles américaine a testé 500 poignées : seules 8 avaient une porosité (1,6 %), répondant à leurs normes de qualité strictes. Nous proposons également un service de tests (produisez 100 échantillons avec votre moule) pour vérifier les résultats avant la livraison.
R : La machine utilise 12 L/min d'eau de refroidissement (compatible avec les systèmes en boucle fermée) et fonctionne sur 380 V triphasé (50/60 Hz). Nous incluons un stabilisateur de tension (gère les fluctuations de ± 15 %) pour protéger le système d'asservissement. Une usine brésilienne dont la puissance est instable utilise cette configuration : les performances de la machine restent constantes, sans panne de servo en 2 ans de production de poignées.
