Une machine de moulage sous pression en aluminium de 3 000 T en vaut-elle la peine pour la production de radiateurs ?

Une machine de moulage sous pression en aluminium de 3 000 T peut fournir la force de serrage, l'espace de matrice, la capacité d'injection et la plate-forme d'automatisation requis pour les grands composants de radiateurs en aluminium, mais ce n'est pas automatiquement le choix le plus économique pour chaque fabricant de radiateurs. L'investissement n'a de sens que lorsque la géométrie de coulée, la surface projetée, la taille du moule, le poids de la grenaille d'aluminium, le volume de production et le futur plan de production nécessitent réellement une machine dans cette plage de capacité.

Les pièces moulées pour radiateurs peuvent être exigeantes car elles combinent souvent de larges zones projetées avec de fines structures de dissipation thermique, de longs chemins d"écoulement du métal, des nervures, des éléments de montage et des matrices relativement grandes. Ces caractéristiques peuvent augmenter à la fois la force de verrouillage requise et les performances d"injection nécessaires pour remplir la cavité avant que l"aluminium ne commence à se solidifier. Les conceptions de radiateurs plus grands peuvent également nécessiter un espace d"ouverture important, un mouvement du noyau, un dégagement d"extraction, une pulvérisation de moule, un refroidissement et une manipulation automatisée.

Longhua Die Casting Machine Co., Ltd. propose une machine de moulage sous pression en aluminium à chambre froide LH-HPDC-3000T pour le radiateur de chauffage . La question clé d’achat n’est donc pas de savoir si la 3000T est une machine puissante. Il s’agit de savoir si votre production de radiateurs peut utiliser cette capacité de manière suffisamment efficace pour justifier les coûts supplémentaires de machine, d’outillage, d’utilité, d’automatisation et d’usine.

Quand la production de radiateurs a-t-elle réellement besoin d’une machine de 3 000 tonnes ?

La principale raison de passer à la classe 3000T est généralement la zone de coulée projetée..

Lors du moulage sous pression à haute pression, l"aluminium fondu génère une pression dans la cavité sur la zone projetée du moulage, des canaux, des portes et du système de trop-plein. La machine de moulage sous pression doit fournir une force de serrage suffisante pour empêcher les moitiés de la matrice de se séparer pendant le remplissage et l"intensification.

Les produits pour radiateurs peuvent créer de grandes zones projetées même lorsque le moulage fini n"est pas extrêmement lourd. Un large panneau de radiateur de chauffage comportant de multiples ailettes, canaux, structures de montage ou plusieurs cavités peut occuper une grande surface à l"intérieur de la matrice. Cela peut faire augmenter les exigences en matière de force de serrage beaucoup plus rapidement que ne le suggère le poids de la pièce.

La configuration standard 3000T de Longhua fournit une force de serrage de 30 000 kN et indique une zone de coulée maximale d'environ 7 500 cm² à 40 MPa . Ces chiffres fournissent une référence préliminaire utile, mais la capacité réelle requise doit toujours être calculée à partir de la conception du radiateur, du système de canaux, de la pression dans la cavité et de la marge de processus appropriée.

Une machine 3000T mérite d’être sérieusement envisagée lorsque plusieurs conditions se réunissent :

• Le radiateur a une très grande surface projetée.

• La matrice est trop grande pour un espacement des barres de liaison de tonnage moyen.

• Le poids total de la grenaille d"aluminium dépasse la plage confortable des petites machines.

• Plusieurs cavités sont nécessaires pour atteindre le résultat cible.

• Le radiateur contient de longues sections minces qui nécessitent de fortes performances d"injection.

• Les projets futurs devraient utiliser des moules de même taille.

• Le volume de production est suffisamment élevé pour permettre l’utilisation d’une grande machine.

Le dernier point est particulièrement important.

Une machine techniquement adaptée n’est pas automatiquement une machine économiquement adaptée. Si une machine de 3 000 T reste inutilisée une grande partie de la semaine parce qu"un seul radiateur à faible volume l"exige, le coût par pièce moulée peut devenir difficile à justifier.

Avant de sélectionner cette capacité, les acheteurs doivent examiner non seulement le radiateur actuel, mais également la famille de produits prévue pour les prochaines années.

Pourquoi la capacité de tir et la taille du moule peuvent être aussi importantes que la force de serrage

Une erreur courante lors de la sélection d"une machine consiste à calculer correctement la force de serrage, mais à ignorer l"unité d"injection et l"espace physique de la matrice.

La configuration 3000T de Longhua indique un poids d'injection d'aluminium d'environ 62 kg , une course d'injection de 1 180 mm et des diamètres de piston d'environ 150 à 190 mm . Ceci va bien au-delà des exigences des pièces moulées en aluminium ordinaires de taille moyenne et est destiné aux grands volumes de grenaille et aux grandes matrices.

Le poids requis pour un projet de radiateur doit inclure :

Coulée finie + glissière + vannes + trop-plein + biscuit + surépaisseur de process

Par exemple, un grand radiateur fini peut peser nettement moins que la spécification de tir maximale de la machine, mais une fois que le système complet de canalisation et de trop-plein est inclus, la consommation totale de métal par cycle peut augmenter considérablement.

La machine a également besoin de performances d’injection suffisantes pour remplir les éléments longs et fins du radiateur avant qu’une solidification prématurée ne se produise. Les fines ailettes de transfert de chaleur et les longs trajets d"écoulement peuvent être difficiles à remplir de manière cohérente. Pour cette raison, les acheteurs ne devraient pas choisir une machine uniquement en fonction du poids. La vitesse d"injection, la pression, la configuration du piston, les dimensions du manchon, le taux de remplissage, les positions de commutation et l"intensification doivent également correspondre à la matrice réelle.

La taille du moule peut devenir une limitation tout aussi importante.

La machine standard Longhua 3000T répertorie :

• Espacement des barres de liaison de 1 650 × 1 650 mm

• Plage d"épaisseur de matrice de 800 à 2 000 mm

• Course d"ouverture de 1500 mm

• Course d"éjection de 300 mm

• Force d"éjection de 900 kN

Ces dimensions laissent place à des moules importants, mais elles doivent néanmoins être vérifiées par rapport à la matrice exacte du radiateur.

Un grand moule de radiateur peut comprendre non seulement les plaques d"empreinte, mais également des glissières, des cylindres de traction, des circuits de refroidissement, des connexions hydrauliques, des systèmes d"éjection et des dispositifs de manutention. Le moule doit s"insérer entre les tirants avec un espace de travail suffisant pour l"installation et la maintenance.

La course d"ouverture de 1 500 mm est également pertinente car il faut suffisamment d"espace pour que la pièce coulée sorte de la matrice, pour que l"extracteur ou le robot puisse entrer et pour que le système de pulvérisation traite le moule avant le cycle suivant.

C"est pourquoi la demande de prix doit contenir le dessin complet du moule chaque fois qu"il est disponible.

Si l"outillage n"a pas encore été construit, envoyez les données CAO du radiateur, le numéro de cavité prévu, le concept de porte et l"enveloppe de moule attendue. Longhua Die Casting Machine Co., Ltd. peut alors évaluer si la machine 3000T offre une capacité appropriée ou si une machine plus petite répondrait toujours aux exigences du projet.

Quand une machine de 3 000 tonnes est-elle susceptible d’être sur-spécifiée ?

Des équipements plus gros sont parfois achetés parce que les acheteurs souhaitent une capacité supplémentaire pour les futurs produits. Une certaine capacité de réserve est raisonnable, mais un surdimensionnement excessif peut augmenter le coût total de fabrication sans améliorer la qualité ou le rendement du radiateur.

Une machine de 3000T est un équipement conséquent. Les spécifications standard actuelles de Longhua répertorient des dimensions de machine d'environ 15,3 × 5,3 × 5,2 mètres , un poids de levage de référence d'environ 200 tonnes et deux moteurs de 75 kW.

La machine elle-même ne représente qu’une partie de l’investissement requis.

Une cellule de production complète de 3000T peut également nécessiter :

• Fondation plus grande

• Capacité de grue plus élevée

• Four de fusion et de maintien plus grand

• Capacité de refroidissement plus élevée

• Une infrastructure hydraulique et électrique plus grande

• Manutention intensive de moules

• Robot d"extraction de charge utile plus élevée

• Système de pulvérisation à matrice plus grand

• Protection de sécurité plus étendue

• Un équipement de coupe plus grand

• Plus d"espace de maintenance

Si le projet de radiateur s’adapte facilement à une machine nettement plus petite, ces coûts supplémentaires risquent de ne pas créer de valeur supplémentaire.

Par exemple, supposons qu"une pièce moulée réponde aux exigences de surface projetée d"une machine de faible tonnage, que son moule s"insère confortablement entre les barres de liaison et que son poids total de grenaille d"aluminium reste bien dans la capacité d"injection. Dans cette situation, passer directement à 3 000 T simplement parce qu’il offre plus de capacité peut entraîner une mauvaise utilisation du capital.

Il en va de même pour la vitesse de production.

Une machine de 3 000 T ne produit pas automatiquement plus de radiateurs par heure qu"une presse plus petite.

La durée totale du cycle peut être contrôlée par :

• Dosage de l"aluminium

• Injection

• Solidification

• Refroidissement du moule

• Ouverture du moule

• Extraction de coulée

• Pulvérisation sous matrice

• Soufflage d"air

• Mouvement de base

• Garniture

• Refroidissement des pièces

Les radiateurs à ailettes fines peuvent se remplir rapidement mais nécessitent néanmoins une solidification et une extraction contrôlées. Les pièces moulées plus grandes peuvent également nécessiter des périodes de refroidissement plus longues avant de pouvoir être retirées sans distorsion.

Si le refroidissement domine le cycle, l’ajout d’une force de serrage ne résout pas le goulot d’étranglement.

La capacité correcte doit donc être déterminée par l"enveloppe complète du processus plutôt que par une préférence générale pour une presse plus grande.

Une règle utile est la suivante :

Choisissez la plus petite machine qui satisfait en toute sécurité à la force de serrage, à la capacité de tir, à l"espace du moule, aux performances d"injection, à l"automatisation et aux futurs projets confirmés avec une marge de processus adéquate.

Cette approche produit généralement une meilleure utilisation du capital que l’achat d’un tonnage maximum sans exigence de production définie.

Une machine de 3 000 tonnes peut-elle améliorer l’économie de la production de radiateurs ?

Une machine de 3 000 tonnes peut s’avérer économiquement intéressante lorsqu’elle permet une stratégie de production que des équipements plus petits ne peuvent pas soutenir efficacement.

Un exemple est celui des pièces moulées intégrées plus grandes.

Si une conception de radiateur peut être produite sous la forme d"un seul moulage plus grand au lieu de plusieurs composants plus petits qui nécessitent ensuite un assemblage, le fabricant peut réduire les opérations secondaires, la manipulation, l"assemblage, l"inventaire et l"empilement dimensionnel. L’avantage économique vient alors de la simplification du processus de production global, et pas seulement du moulage sur une machine plus grande.

Un autre avantage potentiel est la production multi-empreintes.

Si la surface projetée, le poids de la dose et les dimensions de la matrice permettent à une machine plus grande de faire fonctionner plusieurs composants de radiateur en un seul cycle, le rendement par dose peut augmenter. Cependant, le calcul économique doit toujours inclure un moule plus grand, un poids de grenaille plus élevé, des exigences de remplissage et de refroidissement plus longues et un investissement accru en outillage.

Une utilisation plus élevée des machines est donc essentielle.

Avant d"acheter, calculez la charge annuelle prévue de la machine :

Heures machine annuelles disponibles
× Utilisation prévue
× Pièces moulées par cycle
÷ Durée totale du cycle

Comparez ensuite cela avec la demande annuelle.

Si la machine doit produire des radiateurs en grand volume sur plusieurs équipes, le coût en capital peut être réparti sur un plus grand nombre de pièces moulées.

Si la production est saisonnière ou limitée à un petit contrat, l’externalisation de grandes pièces moulées ou l’utilisation d’une machine plus petite peut présenter un risque financier moindre.

Les déchets deviennent également plus importants à mesure que la taille de la pièce moulée augmente.

Un grand radiateur défectueux gaspille beaucoup plus d"aluminium, de temps machine, d"énergie du four et de traitement en aval qu"un petit composant. C’est pourquoi la rentabilité des grandes machines dépend fortement d’un contrôle stable des processus.

Les fabricants établis de pièces moulées sous pression de gros tonnage mettent l"accent sur le contrôle d"injection reproductible, la force de serrage homogène, l"automatisation et la surveillance des processus, car l"impact financier de chaque pièce moulée de grande taille rejetée est plus élevé.

Les acheteurs évaluant la machine de moulage sous pression d'aluminium Longhua 3000T doivent donc examiner le taux de rebut attendu, le temps de cycle, la disponibilité, la maintenance et l'automatisation ainsi que le prix d'achat.

De quelle automatisation une ligne de radiateurs 3000T a-t-elle besoin ?

Une grande machine de coulée sous pression doit généralement être considérée comme le centre d’une cellule de production plutôt que comme une presse indépendante.

La manipulation de dizaines de kilogrammes d’aluminium en fusion et de pièces moulées de radiateurs chauds nécessite un processus soigneusement coordonné.

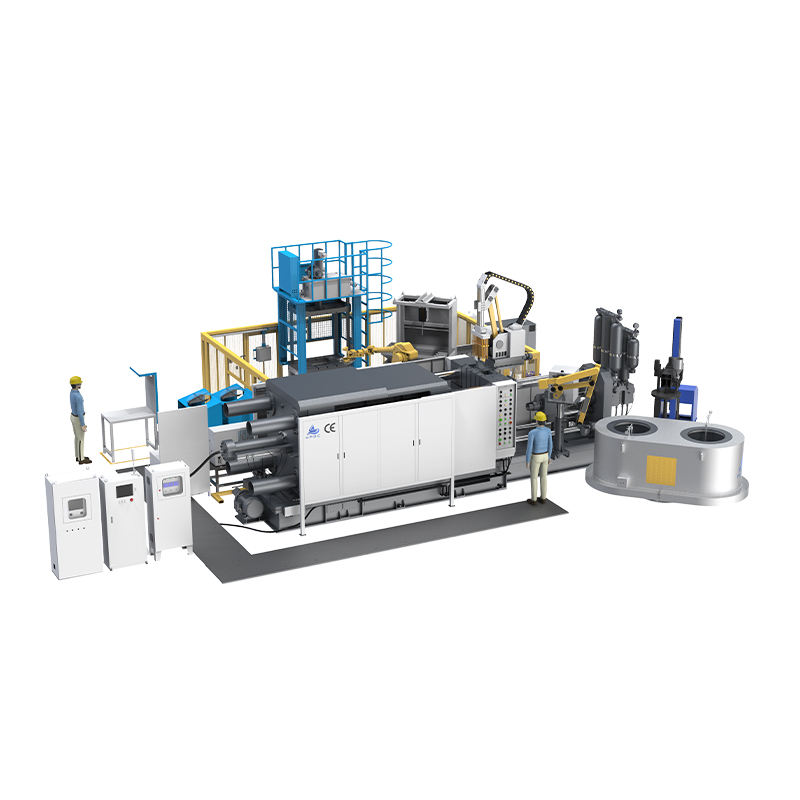

Une ligne complète peut comprendre :

• Four de fusion d"aluminium

• Four de maintien ou de dosage

• Louche automatique

• Robot industriel ou extracteur

• Système de pulvérisation sous pression

• Contrôleur de température de moule

• Circuit de refroidissement

• Convoyeur

• Presse à découper

• Gardiennage de sécurité

• Contrôle qualité

La taille de ces périphériques doit correspondre à la machine 3000T.

Un servopulvérisateur de moulage sous pression standard conçu pour une machine de 500T ou 900T ne doit pas être supposé s'adapter à une matrice de radiateur de 3000T. Les grandes matrices nécessitent une plus grande plage de mouvement, une plus grande couverture de pulvérisation, une plus grande capacité de buse et un accès approprié à travers l'espace d'ouverture du moule beaucoup plus grand.

Longhua Die Casting Machine Co., Ltd. fournit des équipements de moulage sous pression automatiques aux côtés de la presse principale, notamment des robots, des extracteurs, des louches, des pulvérisateurs, des fours et des systèmes de contrôle de température. Pour un grand projet de radiateur, ces composants doivent être évalués ensemble lors de la planification de la disposition des cellules.

L"automatisation peut créer de la valeur de plusieurs manières.

Un système automatisé de livraison de métal peut améliorer la cohérence du poids des tirs. Un robot peut retirer les gros moulages de manière plus prévisible qu"une manipulation manuelle. La pulvérisation automatisée peut standardiser le traitement des moisissures. Les convoyeurs et équipements de coupe intégrés peuvent réduire la manutention des matériaux entre les processus.

Plus important encore, une automatisation coordonnée peut réduire les temps d’inactivité entre les opérations.

L"objectif de production doit être un cycle équilibré où le dosage, l"extraction, la pulvérisation, le refroidissement et la préparation du métal sont synchronisés autour de la machine.

Le simple fait de connecter davantage d"équipements d"automatisation ne garantit pas une productivité plus élevée. Des robots mal coordonnés peuvent créer leurs propres goulots d’étranglement.

Avant de commander, demandez au fournisseur de fournir une séquence de cycle complète et un agencement de l"installation montrant :

• Postes d"équipement

• Portée du robot

• Emplacement du four

• Chemin de suppression du casting

• Mouvement du pulvérisateur

• Sens du convoyeur

• Emplacement de coupe

• Accès opérateur

• Chemin de changement de moule

• Zones de sécurité

• Autorisation d"entretien

Pour une installation de machine de 200 tonnes, la détection de ces conflits après la livraison peut s"avérer extrêmement coûteuse.

Que devez-vous confirmer avant d’investir dans 3000T ?

Avant de décider si la machine vaut l"investissement, envoyez un appel d"offres technique et commercial complet.

Le fournisseur doit alors confirmer quatre questions clés.

Le radiateur nécessite-t-il environ 3000T de capacité de serrage ?

Si la surface projetée et la pression de coulée peuvent être gérées confortablement par une machine nettement plus petite, il n"y a peut-être aucune raison technique de sélectionner 3000T.

Le moulage nécessite-t-il l"unité d"injection 3000T ?

Le poids total du tir et les exigences de remplissage devraient justifier un système d’injection plus grand.

Le moule nécessite-t-il un espace de tirant de 1 650 × 1 650 mm et une large plage d"épaisseurs de matrice ?

Si le moule est nettement plus petit, une autre classe de machines peut offrir une meilleure utilisation.

Le volume de production annuel peut-il justifier l’investissement en capital ?

C"est la question commerciale qui complète l"analyse technique.

Un cadre décisionnel simple pour les investissements de 3 000 T

Une machine 3000T devient plus attractive lorsque plusieurs de ces conditions sont réunies simultanément :

C"est plus utile que de demander si le 3000T est « meilleur ».

La machine ne vaut l’investissement que lorsque la capacité technique supplémentaire peut être convertie en valeur de fabrication.

Conclusion

Une machine de moulage sous pression en aluminium de 3 000 tonnes peut valoir l'investissement pour la production de radiateurs lorsque le moulage présente une grande surface projetée, un poids de grenaille important, une grande matrice, des exigences d'injection exigeantes et un volume annuel suffisant pour que l'équipement soit utilisé de manière productive.

La configuration standard du Longhua 3000T offre une force de serrage de 30 000 kN, un espacement des barres de liaison de 1 650 × 1 650 mm, une capacité de grenaille d'aluminium allant jusqu'à environ 62 kg et un espace d'ouverture de moule substantiel , ce qui lui confère l'enveloppe de processus requise pour les très grands composants en aluminium.

Cependant, ces fonctionnalités s’accompagnent d’exigences de support importantes. Une ligne 3000T nécessite également des fondations, une capacité de four, un refroidissement, une manipulation des moules, des robots, des équipements de pulvérisation, de parage, des services publics et une infrastructure de maintenance appropriés.

Longhua Die Casting Machine Co., Ltd. propose une machine de moulage sous pression en aluminium 3000T dédiée pour le chauffage du radiateur, ainsi qu'une gamme plus large de machines de moulage sous pression et d'automatisation.

L"investissement doit donc être justifié dès la conception du radiateur. Calculez d"abord la force de serrage requise, le poids total de la grenaille, l"enveloppe du moule, le cycle complet, la demande annuelle, la portée de l"automatisation et le coût de l"infrastructure. Si ces exigences s’inscrivent véritablement dans la plage de processus de 3 000 T, la machine peut fournir la capacité nécessaire à une production stable de radiateurs à grande échelle. Si ce n’est pas le cas, une machine plus petite peut offrir un meilleur retour sur capital.

FAQ

Q : Une machine de moulage sous pression en aluminium 3000T est-elle nécessaire pour chaque radiateur en aluminium ?

R : Non. Le tonnage de la machine doit être sélectionné en fonction de la zone de coulée projetée, de la pression de cavité requise, du poids total de la grenaille, de la taille du moule et des exigences du processus. Les radiateurs plus petits peuvent fonctionner efficacement sur des machines de tonnage nettement inférieur.

Q : Quelle est la capacité de grenaille d"aluminium de la machine de moulage sous pression 3000T de Longhua ?

R : La spécification standard 3000T actuelle de Longhua indique un poids d"injection d"aluminium d"environ 62 kg. La capacité de tir utilisable réelle dépend de la configuration du piston, du taux de remplissage, de l"alliage, de la conception du canal et des paramètres du processus.

Q : Quelle taille de moule une machine de moulage sous pression en aluminium de 3 000 T peut-elle gérer ?

R : La configuration standard 3000T de Longhua indique un espacement des barres de liaison d"environ 1 650 × 1 650 mm, une plage d"épaisseur de matrice de 800 à 2 000 mm et une course d"ouverture de 1 500 mm. La compatibilité réelle du moule doit être vérifiée à partir du dessin complet du moule.

Q : Pourquoi les pièces moulées de radiateur nécessitent-elles parfois une force de serrage importante ?

R : Les radiateurs peuvent avoir de larges zones projetées combinées à de fines ailettes et de longs trajets d"écoulement. La pression de la cavité agit sur toute la surface projetée, de sorte que les pièces moulées plates de grande taille peuvent nécessiter une force de verrouillage importante, même lorsque leur poids fini est modéré.

Q : Une machine de moulage sous pression en aluminium 3000T produit-elle des radiateurs plus rapidement ?

R : Pas automatiquement. Le rendement dépend du cycle complet, y compris le dosage du métal, l"injection, la solidification, le refroidissement, l"extraction, la pulvérisation, le mouvement du noyau et le parage. Un tonnage plus important offre une capacité de traitement mais n’élimine pas les autres goulots d’étranglement du cycle.

Q : Quelle automatisation est nécessaire pour une ligne de moulage sous pression de radiateurs 3000T ?

R : Selon le projet, la ligne peut nécessiter un four de fusion ou de maintien, un dosage automatique du métal, un robot ou un extracteur, un système de pulvérisation technique, un contrôle de la température du moule, un refroidissement, un convoyeur, un équipement de coupe et des systèmes de sécurité.

Q : Que dois-je calculer avant d"investir dans une machine de moulage sous pression d"aluminium 3000T ?

R : Calculez la force de serrage requise, la surface projetée, le poids total de la grenaille d"aluminium, les dimensions du moule, le temps de cycle cible, la production annuelle, l"utilisation prévue de la machine, les besoins en énergie et en services publics, le coût d"automatisation et l"investissement en infrastructure.

Q : Quand une machine de moulage sous pression en aluminium plus petite est-elle un meilleur choix ?

R : Une machine plus petite est généralement plus économique lorsqu"elle fournit suffisamment de force de serrage, de capacité d"injection, d"espace de moule, de course d"ouverture et de capacité de production pour les pièces moulées actuelles et futures confirmées. Le surdimensionnement crée des coûts d"investissement et d"exploitation supplémentaires sans avantages de production garantis.
