Le moulage sous pression est une méthode essentielle dans la fabrication moderne, utilisée pour produire des composants métalliques de haute précision à grande échelle. Cela consiste à forcer le métal en fusion dans des moules sous haute pression pour créer des pièces métalliques solides, légères et dimensionnellement précises. Cet article se penche sur les deux principaux types de moulage sous pression : le moulage sous pression en chambre froide et le moulage sous pression en chambre chaude , en mettant l'accent sur la machine de moulage sous pression en chambre froide . En comprenant les différences, les avantages et les applications de chaque méthode, les fabricants peuvent prendre des décisions éclairées en fonction de leurs besoins de production spécifiques.
Qu’est-ce que le moulage sous pression ?
Le moulage sous pression est un processus de fabrication automatisé dans lequel du métal en fusion est injecté sous haute pression dans un moule en acier, également appelé matrice. Cette technique permet aux fabricants de créer des formes métalliques très détaillées, complexes et complexes avec une efficacité et une cohérence élevées. Les deux principaux types de moulage sous pression sont le moulage sous pression en chambre froide et le moulage sous pression en chambre chaude , chacun adapté à différents types de métaux et d'applications.
Comment fonctionne le moulage sous pression
Le processus de base du moulage sous pression comporte plusieurs étapes clés :
Préparation : La matrice ou le moule est préchauffé et pulvérisé avec un lubrifiant pour empêcher le métal en fusion de coller.
Injection : Le métal en fusion est injecté dans la cavité de la filière à grande vitesse et pression. Dans le moulage sous pression en chambre froide, cela se fait en versant manuellement du métal en fusion depuis un four séparé dans la chambre de grenaille. Dans le moulage sous pression en chambre chaude, le métal en fusion est fourni directement du four.
Refroidissement et solidification : Le métal en fusion refroidit et se solidifie à l'intérieur de la filière.
Ejection : Une fois refroidie, la pièce moulée est éjectée du moule.
Découpage : Tout excédent de matériau, tel que les carottes et les canaux, est retiré pour terminer la pièce finale.
Types de moulage sous pression
Il existe principalement deux types de méthodes de moulage sous pression : le moulage sous pression en chambre froide et le moulage sous pression en chambre chaude . Chaque méthode présente ses propres avantages et inconvénients, en fonction des exigences spécifiques en matière de matériaux, du volume de production et de la complexité des pièces produites.

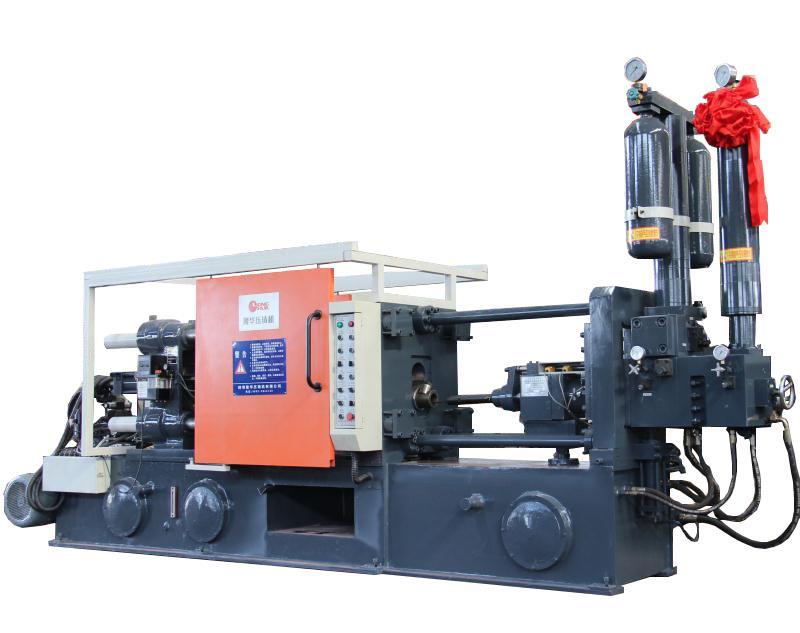

Machine de moulage sous pression à chambre froide
Le moulage sous pression en chambre froide est une méthode utilisée principalement pour les métaux à points de fusion élevés. Ce processus nécessite un four externe pour faire fondre le métal, qui est ensuite versé dans la chambre de grenaille de la machine de coulée sous pression. La machine de moulage sous pression à chambre froide est utilisée pour les métaux tels que l'aluminium, le laiton, le cuivre et les alliages à haute température.
Comment fonctionne le moulage sous pression en chambre froide
Le processus commence par le transfert manuel du métal en fusion du four vers la chambre de grenaille de la machine de coulée sous pression à chambre froide à l'aide d'une poche de coulée. Un piston force ensuite le métal en fusion dans la filière sous haute pression, généralement comprise entre 2 000 et 20 000 psi. Le métal peut ensuite refroidir et se solidifier dans la cavité de la matrice.
La machine de moulage sous pression en chambre froide nécessite des étapes plus complexes que le moulage sous pression en chambre chaude, car le métal en fusion doit être transféré manuellement dans la machine. Cependant, cette méthode convient parfaitement aux métaux ayant des points de fusion élevés.
Avantages du moulage sous pression en chambre froide
Convient aux métaux à point de fusion élevé : ce procédé est idéal pour les métaux comme l'aluminium, le laiton et le cuivre qui ont des points de fusion élevés et ne peuvent pas être utilisés dans le moulage sous pression en chambre chaude.
Résistance et durabilité supérieures : le moulage sous pression en chambre froide produit des pièces plus denses et plus durables, ce qui le rend idéal pour les applications intensives.
Géométries complexes : La machine de moulage sous pression à chambre froide peut produire des pièces avec des géométries complexes et détaillées, ce qui la rend adaptée aux industries qui nécessitent de la précision.
Respect de l'environnement : Le processus génère moins de déchets par rapport aux autres méthodes de coulée, ce qui en fait une option plus respectueuse de l'environnement.
Inconvénients du moulage sous pression en chambre froide
Temps de cycle plus lent : le moulage sous pression en chambre froide a tendance à avoir un temps de cycle plus long que le moulage sous pression en chambre chaude, ce qui entraîne une efficacité globale de production réduite.
Équipement supplémentaire : La nécessité d'un four et d'une poche externes ajoute de la complexité et des coûts d'équipement supplémentaires.
Coût accru pour la production en grand volume : en raison du temps de cycle plus lent et des équipements supplémentaires, le moulage sous pression en chambre froide peut être plus coûteux dans les séries de production en grand volume.
Applications courantes du moulage sous pression en chambre froide
Le moulage sous pression en chambre froide est couramment utilisé dans les industries automobile , , aérospatiale et électronique . Les applications typiques incluent les composants de moteur, les pièces de transmission, les boîtiers pour appareils électroniques et les appareils médicaux.
Moulage sous pression en chambre chaude
Le moulage sous pression en chambre chaude est le deuxième grand type de moulage sous pression et il est utilisé pour les métaux à bas points de fusion, tels que le zinc, le plomb et le magnésium. Contrairement au moulage sous pression en chambre froide, dans cette méthode, le métal en fusion est fourni directement à la machine de moulage sous pression, ce qui élimine le besoin d'une poche de coulée.
Comment fonctionne le moulage sous pression en chambre chaude
Dans le moulage sous pression en chambre chaude, le métal en fusion est stocké dans un four directement connecté à la machine de moulage sous pression. Le métal est automatiquement injecté dans la cavité de la filière sous haute pression à l'aide d'un piston. Ce processus est plus rapide et plus automatisé que le moulage sous pression en chambre froide.
Avantages du moulage sous pression en chambre chaude
Temps de cycle plus rapides : étant donné que le métal en fusion est directement fourni à la machine, les temps de cycle sont beaucoup plus courts, ce qui conduit à une efficacité de production plus élevée.
Coûts d'équipement inférieurs : le processus nécessite moins de pièces d'équipement par rapport au moulage sous pression en chambre froide, ce qui entraîne des coûts d'installation initiaux inférieurs.
Efficacité énergétique : Le système de creuset interne réduit la consommation d'énergie, ce qui rend le moulage sous pression en chambre chaude plus rentable en termes d'énergie.
Inconvénients du moulage sous pression en chambre chaude
Limité aux métaux à bas point de fusion : le moulage sous pression en chambre chaude ne convient qu'aux métaux à bas point de fusion, ce qui le rend inadapté à de nombreux alliages essentiels dans des industries telles que l'aérospatiale et l'automobile.
Durée de vie des matrices plus courte : en raison de l'exposition constante au métal en fusion, les matrices s'usent plus rapidement lors du moulage sous pression en chambre chaude, ce qui entraîne des coûts de maintenance plus élevés.
Porosité plus élevée : les pièces produites par moulage sous pression en chambre chaude ont tendance à avoir plus de porosité que celles produites par moulage sous pression en chambre froide, ce qui peut affecter leur résistance et leur durabilité.
Applications courantes du moulage sous pression en chambre chaude
Le moulage sous pression en chambre chaude est généralement utilisé dans la production de pièces plus petites avec des géométries simples. Les applications incluent des composants pour l' électronique grand public de l' , industrie automobile et les appareils électroménagers ..
Comparaison du moulage sous pression en chambre froide et en chambre chaude
Quel processus est le meilleur pour les métaux à point de fusion élevé ?
Le moulage sous pression en chambre froide est mieux adapté aux métaux à point de fusion élevé comme l'aluminium, le laiton et le cuivre. En revanche, le moulage sous pression en chambre chaude est idéal pour les métaux à bas point de fusion tels que le zinc et le magnésium.
Comparaison des coûts et de l'efficacité
Temps de cycle : le moulage sous pression en chambre chaude a des temps de cycle plus courts que le moulage sous pression en chambre froide, ce qui le rend plus adapté à la production en grand volume.
Coûts opérationnels : Bien que le moulage sous pression en chambre froide puisse nécessiter des configurations et des équipements plus complexes, il est idéal pour produire des pièces de précision à haute résistance.
Coûts d'outillage : le moulage sous pression en chambre chaude nécessite généralement moins d'investissement initial en équipement, mais peut entraîner des coûts de maintenance plus élevés au fil du temps en raison d'une usure plus rapide des matrices.
Facteurs à considérer lors du choix d’une méthode de moulage sous pression
Type de métal
Le type de métal utilisé est l’un des facteurs les plus importants pour décider s’il faut utiliser le moulage sous pression en chambre froide ou en chambre chaude. Les machines de moulage sous pression à chambre froide sont idéales pour les métaux à point de fusion élevé, tandis que le moulage sous pression à chambre chaude est mieux adapté aux métaux à point de fusion bas.
Taille et complexité des pièces
Le moulage sous pression en chambre froide est bien adapté aux pièces aux géométries complexes et aux tailles plus grandes. Le moulage sous pression en chambre chaude est préférable pour les pièces plus petites avec des conceptions simples.
Volume de production
Le moulage sous pression en chambre chaude est préféré pour la production en grand volume en raison de ses temps de cycle plus rapides. Cependant, pour les composants de haute qualité, complexes et à haute résistance, le moulage sous pression en chambre froide est souvent le meilleur choix.
Avantages de la machine de moulage sous pression à chambre froide pour la production de masse
La machine de moulage sous pression à chambre froide offre une méthode très efficace pour la production de masse, en particulier lors de la fabrication de pièces complexes à partir de métaux à point de fusion élevé. Ce procédé permet aux fabricants de créer des pièces durables et précises en grande quantité, ce qui en fait un outil essentiel dans des industries telles que l'automobile et l'aérospatiale.
Défis de la machine de moulage sous pression à chambre froide
Bien que les machines de moulage sous pression à chambre froide fournissent des résultats supérieurs, elles présentent certains défis. Le temps de cycle plus long et les besoins en équipements supplémentaires peuvent rendre ce processus plus coûteux que le moulage sous pression en chambre chaude. De plus, une manipulation des métaux de haute qualité est cruciale pour garantir un minimum de déchets et une efficacité maximale.
Innovations dans la technologie de moulage sous pression en chambre froide
Les dernières innovations en matière de machines de moulage sous pression à chambre froide incluent des systèmes automatisés améliorés qui réduisent le temps de cycle et augmentent la précision des pièces moulées. Les systèmes de refroidissement avancés contribuent également à réduire l’usure des moules, rendant ainsi le processus plus efficace.
Applications du moulage sous pression en chambre froide dans différentes industries
Industrie automobile : Le moulage sous pression en chambre froide est utilisé pour produire des composants tels que des blocs moteurs et des pièces de transmission.
Aérospatiale : les composants tels que les pièces de boîtier et les éléments structurels sont coulés par moulage sous pression en chambre froide.
Dispositifs médicaux : Moulages de précision pour dispositifs tels que des outils chirurgicaux et des implants.
Electronique : Boîtiers et connecteurs qui nécessitent une résistance et une durabilité élevées.
FAQ
Quels métaux peuvent être utilisés dans le moulage sous pression en chambre froide ?
Le moulage sous pression en chambre froide convient aux métaux tels que l'aluminium, le cuivre et le laiton, qui ont des points de fusion élevés.
Le moulage sous pression en chambre froide est-il plus cher que la chambre chaude ?
Oui, le moulage sous pression en chambre froide nécessite des équipements supplémentaires tels que des fours et des poches externes, ce qui le rend plus coûteux que le moulage sous pression en chambre chaude pour certaines applications.
Quelles sont les principales différences entre le moulage sous pression en chambre froide et en chambre chaude ?
Le moulage sous pression en chambre froide est utilisé pour les métaux à point de fusion élevé, tandis que le moulage sous pression en chambre chaude convient aux métaux à point de fusion bas. Le moulage sous pression en chambre froide a des temps de cycle plus longs mais produit des pièces plus solides et plus durables.
Comment la machine de moulage sous pression à chambre froide améliore-t-elle l'efficacité de la fabrication ?
La machine de moulage sous pression à chambre froide permet le moulage précis de métaux à point de fusion élevé avec moins de déchets, offrant ainsi des solutions efficaces pour la fabrication de composants complexes et durables.
Conclusion
En conclusion, les machines de moulage sous pression en chambre froide et le moulage sous pression en chambre chaude offrent toutes deux des avantages distincts en fonction du type de métal, de la complexité de la pièce et des exigences de production. En comprenant les caractéristiques de chaque méthode, les fabricants peuvent choisir la meilleure approche adaptée à leurs besoins, garantissant ainsi une production de haute qualité et rentable. La machine de moulage sous pression à chambre froide , en particulier, reste un outil essentiel pour les industries exigeant des composants métalliques précis, durables et à haute résistance.
