Quelles sont les causes de la porosité dans le moulage sous pression en chambre froide ?

Des taux de rebut élevés et des pannes soudaines sur le terrain nuisent à la rentabilité. La porosité est souvent la cause cachée de ces goulots d’étranglement coûteux. Il s’agit d’un risque structurel plutôt que d’un simple défaut esthétique. Éliminer tout vide microscopique reste physiquement impossible. Les références de l’industrie acceptent généralement une porosité d’environ 5 % en volume. Cependant, vous pouvez contrôler avec succès l’endroit où se forment ces vides. Vous pouvez également dicter leur comportement en cas de stress.

Aller au-delà du dépannage par essais et erreurs nécessite une approche plus approfondie. Nous devons bien comprendre la physique derrière le piégeage des gaz. Il faut également appréhender les phénomènes de retrait thermodynamique. De plus, l’élimination des défauts structurels nécessite des capacités matérielles spécifiques. Pour réussir, une configuration moderne doit répondre à des normes de performances rigoureuses. Dans ce guide, vous apprendrez à identifier les morphologies des défauts. Vous verrez pourquoi l’augmentation aveugle de la pression échoue. Enfin, nous détaillons comment les mises à niveau stratégiques des équipements évitent ces pannes critiques.

Points clés à retenir

• La pression a des limites : l'augmentation de la pression d'injection offre des rendements décroissants pour la porosité du gaz (basés sur la géométrie de la loi de Boyle) et ne fonctionne que sur la porosité de retrait pendant la « plage de congélation » semi-solide de l'alliage.

• La hauteur du biscuit est essentielle : les faibles hauteurs du biscuit réduisent considérablement la masse thermique, provoquant un refroidissement prématuré et laissant jusqu'à 77 cm³ d'air emprisonné dans la chambre.

• L'usinage expose des défauts : la « peau » extérieure de 0,5 mm d'une pièce moulée est dense ; L'usinage CNC supprime cette couche, transformant les pores fermés inoffensifs en chemins de fuite critiques.

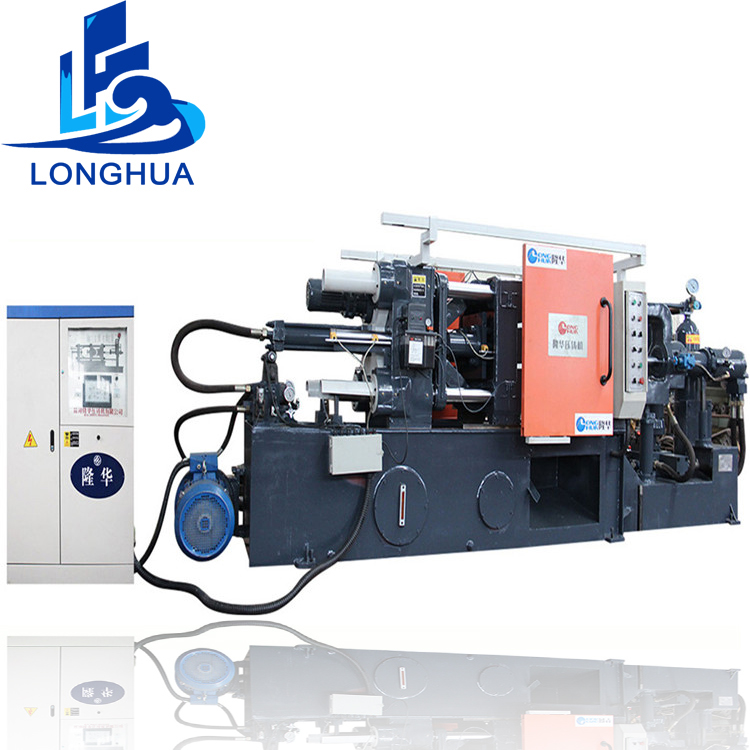

• Le matériel dicte les limites : une atténuation cohérente nécessite une machine de moulage sous pression à chambre froide capable de phases de pression statiques précises (min. 3 000 psi) et intensifiées (min. 8 000 psi).

Le coût commercial de la porosité : morphologie des défauts et risques d’usinage

Différents types de porosité dictent fortement la gravité de vos déchets. Ils ont également un impact direct sur les taux de défaillance en aval. Vous devez identifier les types de vides qui affectent votre production. Cette connaissance dicte l’ensemble de votre stratégie de dépannage.

Catégorisation morphologique

Nous classons ces défauts en trois groupes distincts. Chacun présente des risques uniques pour votre produit final.

Le piège de l"usinage (perspective DFM)

Les pièces moulées développent une couche externe de « peau » très dense au cours du processus. Cette couche mesure généralement environ 0,5 mm d"épaisseur. Elle représente la section la plus stable thermiquement de votre pièce. Les vides internes clos se trouvent sans danger sous cette peau. Ils compromettent rarement la résistance mécanique de base lorsqu’ils ne sont pas touchés.

Cependant, l’usinage CNC change complètement cette équation. Les opérations de taraudage ou de fraisage enlèvent cette couche protectrice. Cette action pénètre dans la peau dense. Il convertit instantanément les vides autrefois fermés en chemins de fuite ouverts. Les rendements des composants hydrauliques et pneumatiques chutent en conséquence. Les concepteurs doivent reconnaître cette réalité physique pendant la phase DFM. Vous ne pouvez pas éliminer une porosité profonde. Vous ne faites que l"exposer.

Gaz vs retrait : principaux facteurs déterminants dans le processus de chambre froide

Vous ne pouvez pas réparer un défaut sans diagnostiquer son origine. Les opérateurs doivent différencier visuellement et scientifiquement les causes profondes. Un diagnostic précis sépare les solutions efficaces des efforts inutiles.

Cadre de diagnostic

L’inspection visuelle fournit le premier indice critique. La porosité du gaz et la porosité de retrait apparaissent complètement différentes sous un grossissement.

• Porosité du gaz : Caractérisée par des vides lisses et ronds. Elles ressemblent à des bulles distinctes et brillantes à l’intérieur du métal.

• Retrait/Porosité d'écoulement : Caractérisé par des déchirures internes dentelées, irrégulières ou à angle vif. Il leur manque une surface interne lisse.

Causes profondes du piégeage des gaz

Des vides de gaz se forment lorsque de l"air ou de la vapeur sont emprisonnés. La phase d’injection rapide ne laisse quasiment pas de temps pour l’évacuation de l’air. Plusieurs facteurs sont à l’origine de ce problème.

1. Violations de la vitesse du piston : les opérateurs ignorent souvent la vitesse critique de tir lent (CSS). Un mouvement trop lent du piston provoque une réflexion des ondes. Le métal rebondit, emprisonnant l’air. Un déplacement trop rapide fait « surfer » le métal sur la poche d'air.

2. Excès de lubrifiant pour matrice : une application abondante de lubrifiant crée des problèmes immédiats. La chaleur intense transforme ce liquide en gaz en expansion rapide.

3. Faible hauteur de biscuit : Un biscuit fin fournit un volume d'alimentation insuffisant. Cela provoque une perte de chaleur rapide. Le système ne parvient ensuite pas à évacuer l’air restant dans le bref temps de remplissage de 16 millisecondes.

Causes profondes du retrait

Le retrait concerne entièrement la thermodynamique. Le métal rétrécit en refroidissant. Si aucun métal liquide n’alimente la zone en retrait, des vides apparaissent.

• Contraction de volume : les alliages perdent naturellement du volume lors du changement de phase liquide à solide. Ce principe physique reste incontournable.

• Points chauds isolés : Certaines sections épaisses refroidissent beaucoup plus lentement que les murs environnants. Vous pouvez les vérifier via des outils de simulation. Recherchez une perte de capacité alimentaire (connue sous le nom de FStime).

• Deltas de température : les variations de température des moisissures sont extrêmement importantes. Les deltas supérieurs à 50°C augmentent les risques de fermeture à froid et de retrait jusqu'à 30 %.

Briser le mythe de la pression : pourquoi la force seule ne résout pas la porosité

Les opérateurs augmentent généralement la pression de la machine par réflexe. Ils veulent littéralement écraser les vides de l’existence. Cette approche semble logique dans l’atelier. Cependant, la physique s’y oppose violemment.

La physique de la porosité des gaz (loi de Boyle)

Vous ne pouvez pas détruire le gaz piégé en utilisant la force brute. La loi de Boyle dicte la relation entre la pression et le volume. La géométrie d"une sphère complique encore davantage les choses.

Augmenter la pression du système de 600 fois (par exemple, jusqu"à 9 000 psi) produit des améliorations visuelles minimes. Ce saut massif ne réduit le rayon d"une bulle de gaz que d"un facteur 8,5. Le gaz ne disparaît pas. La haute pression brise simplement les grosses bulles en milliers de micropores. De plus, cette force excessive provoque un éclatement important de la matrice. Le gaz piégé reste à l’intérieur de votre pièce.

La physique de la porosité par retrait (la fenêtre semi-solide)

La pression d’intensification offre un outil puissant contre le retrait. Cependant, son action est strictement limitée dans le temps. Vous devez appliquer une force pendant la « plage de congélation » spécifique à l"alliage.

Par exemple, l"aluminium 380 possède une fenêtre semi-solide de 80°F. Au cours de cette brève phase, la pression pousse avec succès le métal supplémentaire dans les vides qui rétrécissent. Si la machine applique une pression après le gel du portail, l"effort échoue. L’application d’un tonnage sur du métal solidifié gaspille complètement de l’énergie. Le métal ne peut pas couler.

Nous devons également ajouter une mise en garde cruciale en matière d’outillage. L"ajustement de la température de votre matrice n"élimine pas comme par magie la porosité rétractable. Cela déplace simplement le défaut. Le vide est transféré au centre thermal nouvellement créé. La véritable élimination nécessite une alimentation appropriée et un timing précis.

Évaluation des capacités des machines de moulage sous pression en chambre froide

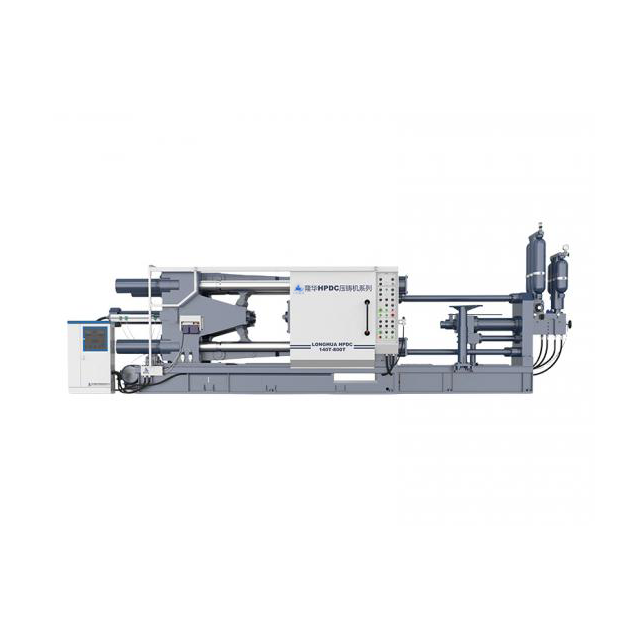

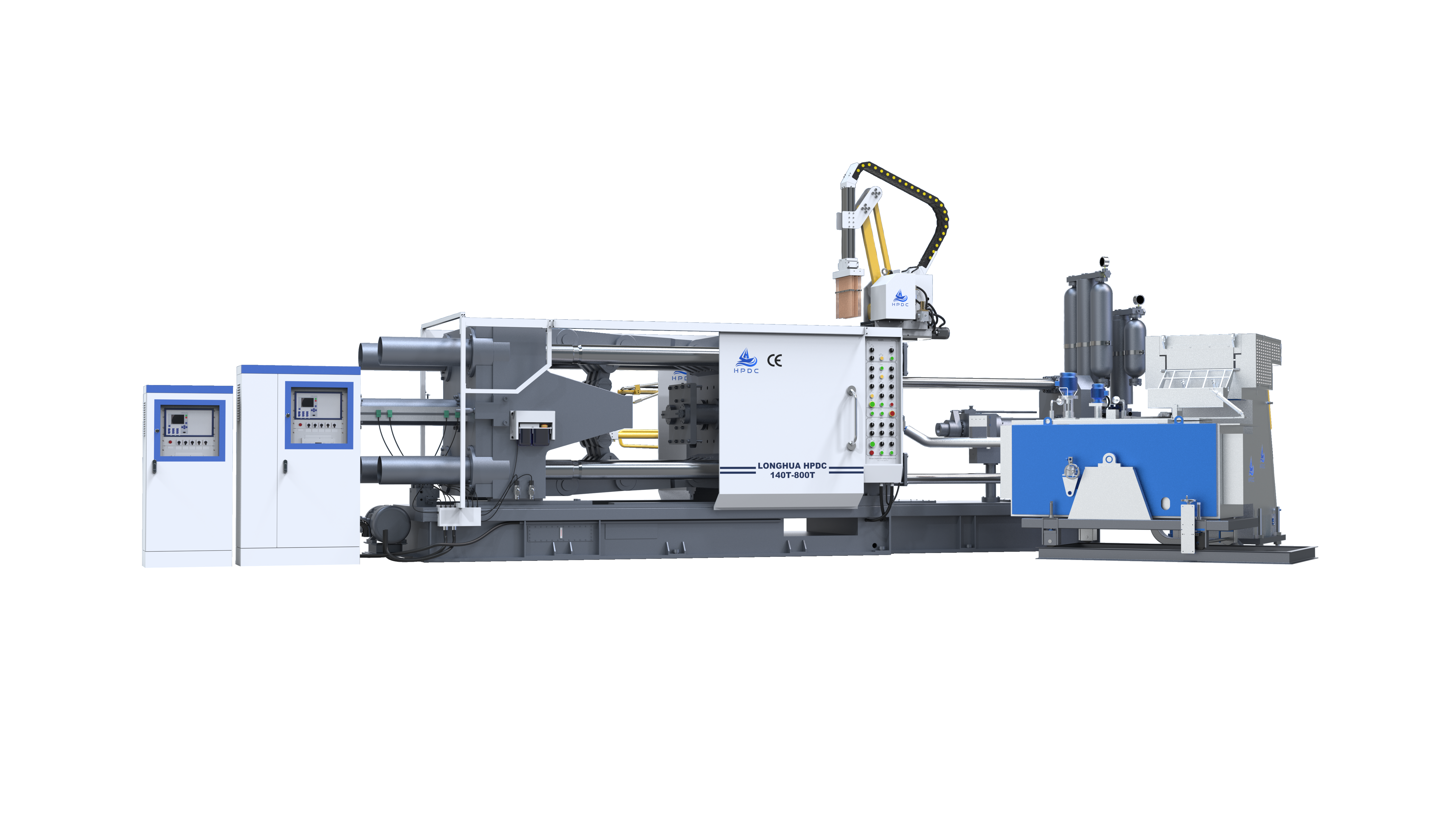

Les spécifications matérielles résolvent finalement ces problèmes physiques. L'achat d'une machine de moulage sous pression en aluminium nécessite une évaluation rigoureuse. Vous avez besoin d’un équipement capable de répondre à des exigences physiques extrêmes.

Contrôle de l"injection et pressions minimales

Les équipements modernes doivent comporter un contrôle de phase distinct. Une machine doit passer de manière transparente entre les étapes de tir lent, de remplissage rapide et d"intensification. Des transitions imprécises ruinent la dynamique de remplissage.

Les normes industrielles de base existent pour une raison. Le traitement de l"aluminium nécessite une pression statique minimale de 3 000 psi. Plus important encore, le système doit fournir une pression d"intensification de 8 000 à 10 000 psi. La lenteur des vannes d"intensification garantit des taux de rebut élevés.

Intégration avancée de la maintenance prédictive

Les données sont le moteur de la stabilité de la fabrication moderne. L"importance repose fortement sur la surveillance thermique en temps réel. Les configurations avancées utilisent des thermocouples et des capteurs infrarouges intégrés.

Nous utilisons ces données pour identifier les écarts thermiques de référence. Un écart de 15 % déclenche une alerte système immédiate. Cette approche proactive évite une fatigue thermique sévère. Il stoppe également les pics de porosité ultérieurs avant qu’ils ne ruinent un cycle de production.

Systèmes de ventilation et de vide

Evacuer l’air rapidement reste primordial. S’assurer que la conception des gaz d’échappement tient compte des limites de vitesse du son s’avère essentiel. L"air ne peut pas sortir du moule à une vitesse supérieure à environ 8 000 pouces par seconde.

Les ingénieurs doivent effectuer des calculs stricts de la surface de ventilation. La surface totale de ventilation doit être égale à 20 à 25 % de la surface de la porte. Ce rapport élimine physiquement l’air avant que le piston ne tasse hermétiquement le métal. Une ventilation inadéquate garantit un piégeage important des gaz.

Contrôle qualité stratégique : prévention en amont et remédiation en aval

Le contrôle qualité s’étend bien au-delà de la cellule de coulée. Vous devez verrouiller les variables de processus avant le début du coulage. Vous devez également mettre en œuvre des garanties post-traitement éprouvées.

Gestion de la fonte en amont (fusion et coulée)

La qualité de fusion dicte la densité de coulée finale. Une mauvaise gestion en amont introduit des quantités massives d’hydrogène et d’oxydes.

• Dégazage rotatif obligatoire : les installations doivent utiliser un dégazage rotatif à l'argon ou à l'azote. Cela fait chuter la teneur en hydrogène en toute sécurité en dessous de 0,15 ml/100 g.

• Règles de transfert en poche : Le transfert de métal nécessite une extrême prudence. Vous devez maintenir un flux laminaire à tout moment. Maintenez le débit en dessous de 0,5 m/s. Utilisez un angle d'inclinaison de 15 à 20°. Cela évite l’emprisonnement d’oxydes et d’air turbulents.

Validation de simulation (logique de présélection)

La prévision des défauts permet d"économiser d"énormes quantités de capital en outillage. L"utilisation d"outils CAE comme MAGMASOFT offre un énorme avantage.

Les ingénieurs utilisent ces programmes pour évaluer le critère Niyama. Cette métrique spécifique prédit le comportement alimentaire. Les valeurs inférieures à 0,7 indiquent un risque de microporosité élevé. Vous devez repenser les coureurs et les canaux de refroidissement jusqu"à ce que cette valeur s"améliore.

Tactiques correctives approuvées

Même des processus parfaits donnent parfois lieu à des pièces poreuses. Vous avez besoin de tactiques de correction approuvées pour les composants de grande valeur.

1. Imprégnation sous vide : Cela implique un processus standard en 3 étapes. Tout d’abord, passez un vide profond pour vider les pores. Deuxièmement, injectez un scellant à pression positive. Troisièmement, appliquez une cure thermale. Cela scelle parfaitement les composants usinés. Il préserve complètement les tolérances dimensionnelles d’origine.

2. Pressage isostatique à chaud (HIP) : il s'adresse aux secteurs aérospatial et automobile haut de gamme. HIP applique une chaleur massive et une pression uniforme. Cela force l’effondrement absolu du vide interne. Il soude littéralement les déchirures internes.

Conclusion

Le contrôle de la porosité nécessite un équilibre scientifique délicat. Cela exige une qualité de fusion irréprochable, des fenêtres thermiques strictes et une dynamique des fluides précise. Les opérateurs ne peuvent pas résoudre les problèmes structurels en augmentant simplement la pression. Au lieu de cela, ils doivent aborder la physique régissant le comportement des gaz et le retrait des alliages.

Nous vous conseillons fortement d’évaluer votre équipement actuel. Testez vos machines par rapport aux temps de réponse stricts de l’intensification. Vérifiez vos capacités réelles de ventilation. Investir dans une machine de moulage sous pression à chambre froide de taille appropriée offre des rendements massifs. Le profilage d'injection en temps réel génère un retour sur investissement considérablement plus élevé. Cela dépasse facilement la fuite financière liée à l’absorption de rebuts perpétuels ou au financement de boucles d’usinage et de reprise sans fin.

FAQ

Q : La porosité lors du moulage sous pression peut-elle être complètement éliminée ?

R : Non. Une valeur de base d’environ 5 % du volume est tout à fait normale. L"objectif d"ingénierie se concentre sur la direction de cette porosité vers des zones non critiques et non usinées. L’élimination complète défie les réalités physiques d’une solidification rapide de l’alliage.

Q : Comment mesurer et quantifier la porosité des pièces existantes ?

R : Nous nous appuyons fortement sur les tests non destructifs. L"imagerie par rayons X permet des contrôles 2D, tandis que la tomodensitométrie cartographie des volumes 3D complets. L"échographie fonctionne également bien. Pour les mesures quantitatives, nous utilisons les méthodes de déplacement de densité d"Archimède pour calculer les pourcentages de vides exacts.

Q : Quelle est l’épaisseur correcte du biscuit pour éviter que l’air ne soit emprisonné ?

R : Bien que les dimensions exactes varient selon le moule, une épaisseur plus épaisse est généralement plus sûre. Des études montrent que l"augmentation de la hauteur du biscuit de 10 mm à 30 mm permet de conserver de manière significative la masse thermique nécessaire. Cela étend votre fenêtre d’intensification et réduit le volume de gaz piégé de plusieurs dizaines de centimètres cubes.
