Quelle est la pression d’injection dans le moulage sous pression en chambre froide ?

La pression d’injection constitue la variable la plus critique pour déterminer la densité des pièces, l’état de surface et le rendement global dans la fabrication moderne. Si vous vous trompez, vous risquez des défaillances structurelles et des taux de rebut élevés. La précision est plus que jamais importante pour les grandes séries de production.

Contrairement aux processus en chambre chaude, les systèmes en chambre froide traitent des alliages à point de fusion élevé comme l"aluminium, le laiton et le magnésium. Ces matériaux exigeants nécessitent des pressions nettement plus élevées pour surmonter des vitesses de refroidissement rapides. Ils doivent également remplir des moules à géométrie complexe incroyablement rapidement. Vous devez déplacer le métal en fusion rapidement avant qu"il ne gèle à l"intérieur des canaux.

Comprendre ces mécanismes d'injection précis influence directement la façon dont vous sélectionnez et dimensionnez votre équipement de production. Nous explorerons les paramètres de pression de base et décomposerons le mécanisme d’injection triphasé crucial. Vous apprendrez comment la pression est liée à des défauts de moulage spécifiques. Nous vous montrerons également comment calculer le tonnage. Cela garantit que vous déployez la bonne machine de moulage sous pression en chambre froide pour vos opérations au niveau de votre entreprise.

Points clés à retenir

• Les pressions d"injection dans les chambres froides varient généralement de 2 000 à 20 000+ psi (13,8 à 138+ MPa), dépassant de loin les systèmes à chambre chaude.

• L’injection moderne repose sur un système triphasé précis : préremplissage lent, remplissage ultra-rapide de la cavité (<0,1 seconde) et intensification à haute pression.

• Le tonnage requis de la machine est directement dicté par la pression d"injection maximale multipliée par la surface projetée de la pièce moulée.

• La sélection de la bonne machine de coulée sous pression haute pression nécessite d'évaluer le contrôle du tir en boucle fermée, la compatibilité du système de vide et les temps de réponse de l'intensification.

Paramètres de base : plages de pression dans une machine de moulage sous pression à chambre froide

Faire fonctionner un processus en chambre froide nécessite une force immense. Vous devez surmonter de sérieux obstacles thermiques et mécaniques pour produire des pièces métalliques denses. Les paramètres de pression de base constituent la base de l’ensemble de votre cycle de production.

La gamme standard

Les pressions opérationnelles typiques vont de 2 000 à plus de 20 000 psi. En termes métriques, cela se traduit approximativement entre 13,8 MPa et 138 MPa. Les opérateurs ajustent ces paramètres en fonction de l"alliage spécifique et de la complexité de la conception de la pièce. Les composants en aluminium à paroi mince poussent généralement vers l’extrémité supérieure de ce spectre de pression. Les pièces plus épaisses peuvent nécessiter moins de force explosive mais exigent une pression de maintien soutenue. Vous devez calibrer ces paramètres avec précision pour chaque moule unique.

Comparaison des chambres chaudes et froides

Vous vous demandez peut-être pourquoi les systèmes de chambres froides nécessitent des seuils aussi extrêmes. La réponse réside dans la conception du matériel et les propriétés des matériaux. Les machines à chambre chaude plongent leur mécanisme de pompage directement dans le bain fondu. Ils pompent des métaux à bas point de fusion comme le zinc à une pression modérée de 1 000 à 5 000 psi. Cependant, les alliages à point de fusion élevé comme l’aluminium dissoudraient un col de cygne immergé.

Pour éviter la destruction du matériel, des systèmes de chambre froide séparent le four du mécanisme d"injection. Une louche automatisée récupère l"aluminium liquide à une température d"environ 650°C à 750°C. On verse ce métal dans un manchon à grenaille non chauffé. Le manchon étant froid, l’alliage fondu commence immédiatement à perdre de la chaleur. Vous devez l"injecter violemment et rapidement avant qu"il ne se solidifie en une limace inutile.

Le rôle du Shot Sleeve

Le manchon de tir non chauffé fait office de zone de stockage critique pour la charge fondue. Une fois que la poche a déposé le métal liquide, le mécanisme du piston s’enclenche. Il doit exercer une force immense pour vaincre le frottement de la peau métallique en refroidissement. Le piston fait avancer le tir, poussant la masse semi-liquide à travers le système de canaux. Si la pression chute, même légèrement, une solidification prématurée se produit. Cela bloque la porte et ruine le casting.

Le mécanisme d’injection triphasé expliqué

L’injection de métal moderne n’est jamais une poussée unique et continue. Il repose sur une séquence hautement chorégraphiée de changements de vitesse et de pression. Les ingénieurs divisent ce processus en trois phases distinctes. Chaque phase répond à un objectif métallurgique spécifique.

1. Phase 1 : Préremplissage (Slow Shot)

2. Phase 2 : Remplissage de la cavité de la matrice (tir rapide)

3. Phase 3 : Intensification (Pression/Maintien)

Phase 1 : Préremplissage (Slow Shot)

Le cycle d’injection démarre volontairement lentement. Le piston se déplace à une vitesse modérée, généralement comprise entre 0,1 et 0,6 mètre par seconde. L’objectif principal ici est de pousser le métal en fusion en douceur au-delà du trou de coulée. Vous souhaitez accumuler l’alliage juste derrière la porte.

Se déplacer lentement évite les éclaboussures excessives. Il agit comme un mécanisme de balayage, poussant l’air atmosphérique hors du manchon et dans les évents du moule. Un taux de remplissage recommandé pour cette phase se situe entre 60 % et 70 %. Si vous précipitez cette étape, vous emprisonnez de l’air à l’intérieur de la vague métallique. Cet air emprisonné provoque inévitablement une porosité importante lors de la coulée finale.

Phase 2 : Remplissage de la cavité de la matrice (tir rapide)

Une fois que le métal atteint la porte, la machine passe au tir rapide. Le piston accélère de manière agressive à des vitesses allant de 0,4 à 6,0 mètres par seconde. Le remplissage de la cavité de la matrice s"effectue en quelques millisecondes. Les temps de remplissage typiques varient strictement entre 5 et 100 millisecondes.

L’objectif change ici complètement. La vitesse élevée atomise le métal en fusion lorsqu"il passe à travers la grille étroite. Ce fin spray métallique remplit toute la cavité presque instantanément. Vous devez terminer ce remplissage atomisé avant que l"alliage ne descende en dessous de sa température de liquidus. Tout retard entraîne le gel du métal avant d’atteindre les coins les plus éloignés du moule.

Phase 3 : Intensification (Pression/Maintien)

Le tir rapide se termine au moment où la cavité se remplit complètement. Immédiatement, le système déclenche la phase d"intensification. Un pic soudain de pression statique applique une force massive contre la cavité désormais remplie. La transition doit se produire en quelques millisecondes seulement.

Cette pression finale répond à deux objectifs essentiels. Premièrement, il comprime tous les gaz piégés en trous d’épingle microscopiques et inoffensifs. Deuxièmement, il force du métal liquide supplémentaire à pénétrer dans la cavité. À mesure que le moulage refroidit, il rétrécit automatiquement. La phase d"intensification apporte un supplément de matière pour compenser ce retrait volumétrique. Une bonne exécution réduit ici considérablement les taux de rebut. Les données de l"industrie montrent que l"optimisation de cette phase peut réduire les rebuts de 8 % à près de 1 %.

Tableau récapitulatif des injections triphasées

Résultats de qualité : corrélation entre la pression et les défauts de coulée

Chaque défaut d’une pièce en métal moulé raconte une histoire sur ses paramètres d’injection. La pression et la vitesse forment un équilibre délicat. La recherche du point de consigne optimal détermine si vous produisez des composants de qualité aérospatiale ou des déchets coûteux.

Lorsque la pression est trop basse (ou la vitesse est insuffisante)

Une force d’injection insuffisante entraîne des défaillances structurelles immédiates. Le métal en fusion n’a pas l’énergie cinétique nécessaire pour naviguer dans des conceptions de moules complexes. Vous rencontrerez généralement trois défauts distincts.

• Cold Shuts :  deux façades métalliques se rejoignent à l’intérieur de la cavité mais ne parviennent pas à fusionner. Le métal a trop refroidi avant de se croiser.

• Erreurs de fabrication : Le métal gèle complètement avant d’atteindre les extrémités du dé. Le casting ressort incomplet.

• Sections à paroi mince non remplies : Les zones minces refroidissent le plus rapidement. La basse pression ne peut pas pousser assez rapidement le fluide visqueux dans ces canaux étroits.

La cause profonde reste simple. Le métal gèle avant la fin de la course d’injection.

Lorsque la pression est trop élevée (ou mal synchronisée)

Vous ne pouvez pas simplement maximiser la pression pour résoudre tous les problèmes. Une force excessive introduit un ensemble totalement différent de problèmes de fabrication. Il met l"accent à la fois sur le produit et sur l"équipement.

• Flash : une pression extrême force le métal en fusion à saigner à l'extérieur de la cavité du moule. Il s'échappe par la ligne de séparation entre les deux moitiés de matrice. Vous devez ensuite consacrer du temps et de l’argent à couper cet excédent de matière.

• Usure accélérée des matrices : L’acier à outils ne peut résister qu’à de nombreux abus. Une pression excessive provoque un « lavage des matrices », où le métal en mouvement rapide érode la surface du moule.

• Fatigue de l’outil : une contrainte mécanique constante et écrasante entraîne un contrôle thermique. De minuscules fissures se forment à la surface de la matrice, ruinant la finition des futures pièces moulées.

Le défi de la porosité

La porosité constitue le défi ultime dans la fabrication sous haute pression. L’injection à haute vitesse et haute pression provoque intrinsèquement de graves turbulences dans le fluide. Cette turbulence emprisonne l’air atmosphérique et les gaz lubrifiants à l’intérieur du métal en mouvement.

Pour les pièces structurelles automobiles ou les récipients étanches à la pression, la porosité s’avère fatale. Cela affaiblit le composant en interne. Pour lutter contre ce phénomène, les opérations modernes s’appuient largement sur la technologie assistée par le vide. Vous devez utiliser une machine de moulage sous pression haute pression équipée d'un système de vide. Ces systèmes évacuent l'air de la cavité du moule quelques millisecondes seulement avant le tir rapide. Retirer l’air avant l’arrivée du métal réduit considérablement le piégeage des gaz.

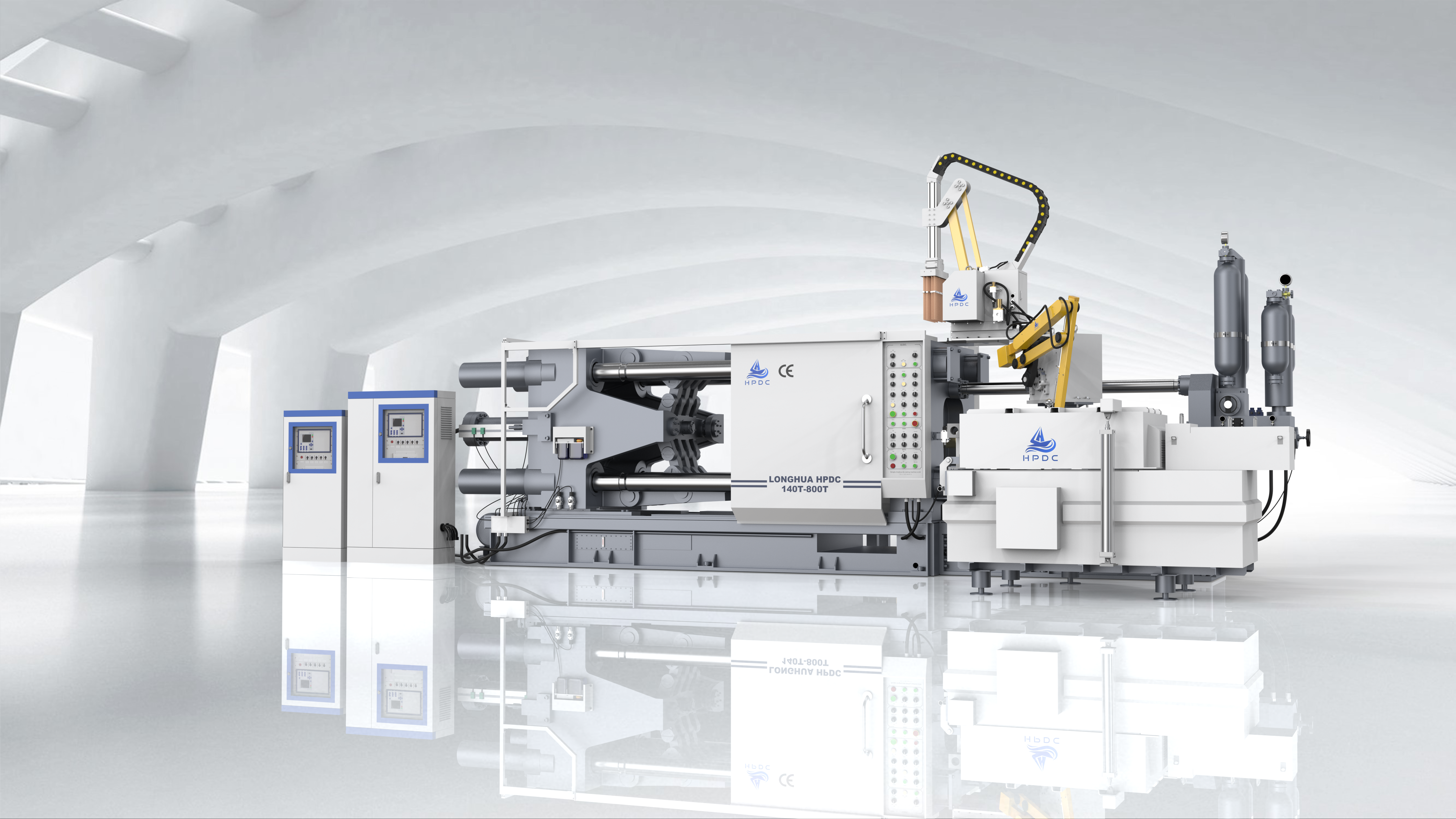

De la pression au tonnage : dimensionnement d"une machine de coulée sous pression haute pression

Vous ne pouvez pas discuter de la pression d’injection sans discuter de la force de serrage de la machine. Les deux forces s’opposent directement. Comprendre cette relation vous évite d’acheter du matériel sous-dimensionné ou excessivement surdimensionné.

La formule de la force de serrage

Les ingénieurs déterminent la taille de machine requise à l’aide d’un calcul simple. L"équation représente les limites physiques de l"équipement.

Force de serrage = Pression dans la cavité × Surface totale projetée

Vous devez calculer la surface projetée du moulage, incluant le système de glissières et les trop-pleins. Vous multipliez ensuite cette zone par la pression d"intensification maximale appliquée pendant la phase 3.

Application métier

Pourquoi cette formule est-elle importante pour votre exploitation ? Lorsque le piston pousse le métal en fusion dans le moule, il crée une force explosive vers l’extérieur. Le métal sous pression essaie constamment de séparer les deux moitiés de la matrice. Le mécanisme de serrage de la machine doit résister physiquement à cette force de séparation massive. Si la pression d"injection dépasse la force de serrage, le moule s"ouvre légèrement. Cette séparation provoque des solins importants et détruit les tolérances dimensionnelles.

Exemple de calcul

Passons en revue un calcul technique standard pour illustrer clairement ce concept.

• Supposons que vous souhaitiez couler une pièce en aluminium. La surface totale projetée est de 120 cm².

• La pression d"injection maximale souhaitée est de 800 kg/cm² (environ 11 300 psi).

• Multipliez 120 cm² par 800 kg/cm². Le résultat équivaut à 96 000 kilogrammes.

• Cela équivaut exactement à 96 tonnes de force de séparation.

Votre machine a besoin de 96 tonnes de force de serrage pour rester parfaitement fermée. Cependant, les meilleures pratiques d"ingénierie nécessitent un tampon de sécurité pour absorber les pics d"impact dynamiques. Dans ce scénario, vous sélectionneriez une machine conçue pour plus de 150 tonnes. Ce tampon garantit une production stable sans solliciter les tirants hydrauliques.

Répercussions sur les coûts

Des pressions d’injection élevées imposent des tonnages de machines plus lourds. Les machines plus lourdes nécessitent des vérins hydrauliques massifs, des tirants plus épais et des plateaux robustes. Cela a un impact direct sur vos dépenses en capital. Les machines plus grandes nécessitent des prix d’achat initiaux plus élevés. De plus, les plateaux massifs mettent plus de temps à s’ouvrir et à se fermer. Cela augmente légèrement votre temps de cycle global. Vous devez équilibrer la pression d"injection nécessaire avec les réalités du dimensionnement des équipements pour maintenir l"efficacité opérationnelle.

Critères d"évaluation : Choisir la bonne machine pour une production à haut rendement

Toutes les machines ne gèrent pas la pression d’injection de la même manière. Deux machines avec un tonnage identique peuvent produire des résultats de qualité très différents. Les acheteurs doivent évaluer les systèmes de contrôle interne pour garantir une production à haut rendement.

Contrôle de tir en boucle fermée

Les acheteurs modernes doivent exiger des systèmes de contrôle de tir en boucle fermée. Les machines plus anciennes utilisent un système hydraulique en boucle ouverte. Ils poussent le métal aveuglément, en espérant que la pression reste stable. Les systèmes en boucle fermée fonctionnent différemment. Ils utilisent des servovalves en temps réel et des capteurs avancés. Ces capteurs surveillent la vitesse et la pression du piston des milliers de fois par seconde.

Si le système détecte une chute de pression pendant le tir rapide, il ouvre davantage la servovalve de manière dynamique. Il ajuste la force de manière dynamique pendant la course d"injection d"une milliseconde. Cela garantit un profil de tir parfaitement cohérent à chaque cycle. Des profils cohérents conduisent directement à une qualité constante des pièces.

Temps de réponse de l"intensification

La vitesse de votre matériel est extrêmement importante. Évaluez les machines en fonction de la rapidité avec laquelle elles passent de la phase 2 (remplissage des cavités) à la phase 3 (intensification). Dès que la cavité se remplit, le métal commence à rétrécir. Vous devez appliquer la pression de compression instantanément.

Des temps de réponse plus lents entraînent un retard fatal. Les portes gèlent complètement avant que la machine n"applique la pression finale. Sans ce métal pressé supplémentaire, la pièce développe des vides de retrait internes. Recherchez des machines dont les temps de transition sont mesurés en millisecondes à un chiffre.

Préparation à l’automatisation et à l’intégration

Les processus à haute pression nécessitent un contrôle environnemental strict. Recherchez des systèmes qui s’intègrent parfaitement aux équipements périphériques. Votre machine doit communiquer parfaitement avec les louches automatiques pour garantir des températures de coulée constantes. Cela devrait déclencher des lubrificateurs de matrices automatisés pour appliquer des volumes exacts d"agents de démoulage.

Recherchez également les capacités de l’Industrie 4.0. Les configurations modernes diffusent les données de pression d’injection directement vers des outils d’inspection qualité basés sur le cloud. Si un tir spécifique présente une anomalie de pression, le système signale automatiquement ce lancement pour rejet. Cette intégration intelligente empêche les pièces défectueuses d"atteindre vos clients.

Conclusion

La pression d"injection n"est pas un nombre statique que vous programmez simplement dans une machine. Il représente une courbe hautement dynamique, milliseconde par milliseconde. Cette courbe dicte l"intégrité structurelle, la finition de surface et la qualité finale de votre pièce moulée en métal. La maîtrise du processus d"injection triphasée permet d"éliminer les défauts et de maximiser le rendement.

Votre prochaine étape nécessite une analyse minutieuse de votre portefeuille de produits. Effectuer un audit approfondi de la conception des pièces. Calculez la surface totale projetée de vos pièces les plus lourdes. Déterminez l’épaisseur minimale de la paroi pour comprendre vos besoins en matière de vitesse. Rassemblez ces données spécifiques avant de demander des spécifications techniques et des recommandations de tonnage aux fabricants. Une approche basée sur les données vous garantit d"investir dans l"équipement exact qu"exigent vos lignes de production.

FAQ

Q : Quelle est la pression d’injection maximale pour le moulage sous pression de l’aluminium ?

R : Les pressions d"injection maximales pour l"aluminium vont généralement jusqu"à 20 000 psi (environ 138 MPa). Cependant, le maximum exact dépend fortement de la conception de la pièce. Les composants à parois minces nécessitent des pressions de pointe plus élevées pour se remplir correctement. Les pièces structurelles complexes reposent également sur des pressions d’intensification élevées pour éliminer la porosité. Adaptez toujours la pression au type d’alliage spécifique et à la géométrie du moule.

Q : Pourquoi le temps d"injection est-il si court dans le moulage sous pression en chambre froide ?

R : Le temps d’injection doit être court en raison du transfert de chaleur rapide. Les machines à chambre froide versent le métal en fusion dans un manchon de grenaille non chauffé. L’alliage commence à perdre de la chaleur et à se solidifier instantanément. Pour éviter que le métal ne gèle à l"intérieur du canal ou de la cavité, la phase de tir rapide doit remplir tout le moule en moins de 0,1 seconde.

Q : Comment la pression d’injection affecte-t-elle la durée de vie de la matrice ?

R : Une pression d’injection excessive réduit considérablement la durée de vie de la matrice. Le métal en fusion à grande vitesse agit comme un jet d"eau abrasif, provoquant une usure importante des outils et un « lavage des matrices ». De plus, des pics de pression massifs provoquent des chocs thermiques et des contraintes mécaniques sur l"acier à outils. Cela finit par provoquer des contrôles thermiques et des fissures. L’optimisation des paramètres de pression est cruciale pour maximiser le retour sur investissement de l’outillage.
