Quelle est la fonction du TCU ?

1. Introduction

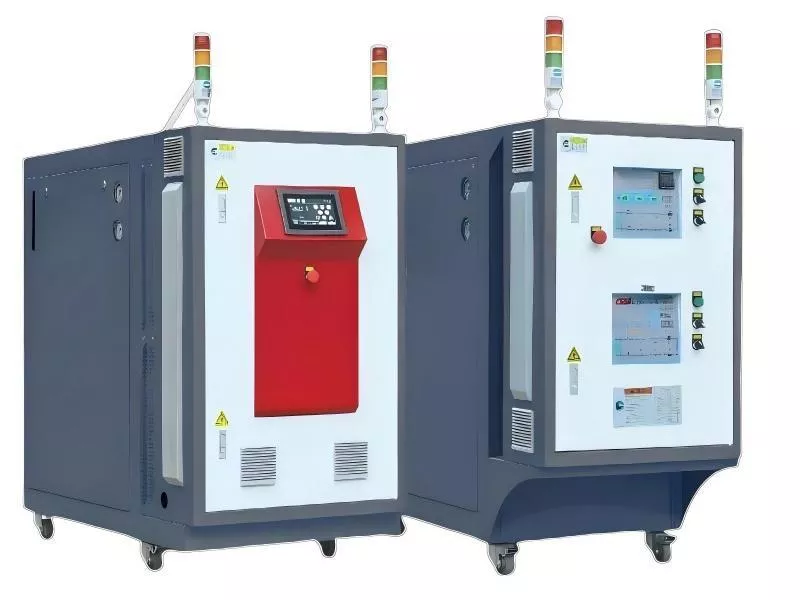

TCU signifie Unité de Contrôle de Température . Il s'agit d'un système industriel utilisé pour contrôler la chaleur dans un moule, une machine ou un processus connecté.

Un TCU fait circuler un fluide caloporteur à travers une boucle de chauffage et de refroidissement. Il mesure la température du fluide, la compare à un point de consigne cible et ajuste automatiquement la puissance de chauffage ou de refroidissement.

En moulage sous pression, la température du moule n’est jamais un petit détail. Si la matrice est trop froide, le métal en fusion risque de ne pas remplir la cavité en douceur. Si la matrice est trop chaude, le refroidissement devient instable. Les deux situations peuvent affecter la qualité de la surface, les dimensions, le temps de cycle et la durée de vie des matrices.

C'est pourquoi une unité de contrôle de température dans le domaine du moulage sous pression est plus qu'un simple équipement auxiliaire. Cela aide à stabiliser l’ensemble du processus de production. Il prend en charge le préchauffage, le refroidissement contrôlé, la solidification reproductible et la protection contre les moisissures à long terme.

Cet article explique la fonction de l'unité de contrôle de la température , son principe de fonctionnement, ses avantages, les différences d'équipement, les facteurs de sélection et les points de dépannage courants.

Remarque : Un TCU contrôle la température du moule et du processus. Il ne remplace pas la conception correcte de la matrice, le contrôle de l'alliage ou l'ajustement des paramètres de la machine.

2. Qu"est-ce qu"une unité de contrôle de température ?

2.1 Signification du TCU dans la fabrication industrielle

La signification de TCU est Unité de contrôle de température . Il s'agit d'un système de circulation de fluide pour une régulation précise de la température industrielle.

Il se connecte généralement à un circuit de moule, de matrice, de rouleau, de récipient ou de machine. L"unité pompe de l"eau ou de l"huile thermique à travers l"équipement connecté. Des capteurs mesurent la température réelle. Le contrôleur compare ensuite la lecture avec la température cible.

Lorsque la température est trop basse, le TCU ajoute de la chaleur. Lorsqu"il est trop élevé, le TCU évacue la chaleur. Cet ajustement continu maintient le processus dans une plage stable.

2.2 Que contrôle une TCU ?

Une TCU peut gérer plusieurs conditions de processus :

• Température du moule ou de la matrice

• Température du fluide calorigène

• Cycles de chauffage et de refroidissement

• Vitesse de transfert de chaleur

• Flux à travers les canaux du moule

• Récupération de température après chaque cycle

Un TCU ne contrôle normalement pas directement la température du métal en fusion. Il contrôle l"état thermique du moule ou du circuit de traitement.

Cette distinction est importante dans le moulage sous pression. La température de l"aluminium fondu et la température de la filière sont des variables différentes. Les deux ont besoin de contrôle, mais ils ont besoin de systèmes différents.

2.3 Pourquoi la stabilité de la température est importante

Atteindre une température cible n’est que la première étape. Le travail le plus difficile consiste à le maintenir stable pendant la production.

Chaque tir transfère de la chaleur dans la matrice. La pulvérisation, les pauses, l’eau de refroidissement et les changements de cycle affectent tous la température du moule. Si le contrôle thermique est instable, le processus devient plus difficile à répéter.

Une régulation stable de la température aide les opérateurs à réduire les ajustements par essais et erreurs. Cela aide également les ingénieurs à comprendre si les défauts proviennent de la température, de la pression, du remplissage, de la ventilation ou de la conception du moule.

Astuce : lors des essais de processus, comparez les températures d'alimentation et de retour au lieu de vérifier uniquement le point de consigne affiché.

3. Quelles sont les principales fonctions d’une TCU ?

3.1 Préchauffage de la filière avant la production

Une filière froide crée une grande différence de température lors du premier tir. Cela peut augmenter le choc thermique et une qualité de démarrage instable.

Un TCU fait circuler un fluide chauffé à travers les canaux de filière avant le début de la production. Il élève progressivement le moule vers sa température de travail. Cela aide les premiers cycles à devenir plus stables.

Pour le moulage sous pression, un préchauffage contrôlé peut réduire les contraintes soudaines sur l"acier moulé. Cela permet également d"éviter un remplissage instable causé par une surface de moule trop froide.

3.2 Élimination de l"excès de chaleur pendant la coulée continue

Les cycles de coulée répétés continuent d’ajouter de la chaleur à la matrice. Sans retrait contrôlé, la température du moule peut dépasser la plage idéale.

Le TCU élimine l"excédent de chaleur via de l"eau de refroidissement, un échangeur de chaleur ou une autre source de refroidissement. Le but n’est pas un refroidissement maximum. Le but est une évacuation contrôlée de la chaleur.

Un refroidissement excessif peut être aussi nocif qu’un refroidissement insuffisant. Un bon TCU maintient la puce dans une fenêtre thermique contrôlée.

3.3 Maintenir une température de moule stable

La fonction de l’unité de contrôle de la température du moule à noyau est la stabilité.

Le système ajoute de la chaleur lorsque le circuit devient trop froid. Il élimine la chaleur lorsque le processus devient trop chaud. Cette correction continue maintient la température du moule plus proche du point de consigne.

Un contrôle thermique stable est généralement plus précieux qu’un chauffage rapide ou un refroidissement agressif seul. Cela rend chaque cycle de production plus prévisible.

3.4 Équilibrage de la température entre les zones de matrice

Les matrices complexes chauffent rarement uniformément. Les portes, les noyaux, les toboggans, les parois minces et les parois épaisses peuvent tous créer des charges thermiques différentes.

Un TCU à circuit unique peut suffire pour des moules simples. Les moules plus complexes peuvent nécessiter une stratégie de contrôle à double circuit ou multizone.

Longhua répertorie les catégories de contrôleurs de température de moule à circuit unique et à double circuit dans sa structure de produit d'unité de contrôle de température. Pour les applications complexes, les acheteurs peuvent consulter les options de contrôleur de température de moule à double circuit de Longhua..

3.5 Soutenir la solidification contrôlée des métaux

La température de la matrice affecte le flux de métal, le remplissage des cavités, la vitesse de refroidissement et la solidification.

Si une zone refroidit trop tôt, des défauts peuvent apparaître. Si une autre zone reste trop chaude, les dimensions peuvent devenir moins stables. Un TCU permet de créer des conditions de transfert de chaleur reproductibles d’une prise à l’autre.

C'est l'une des raisons importantes pour lesquelles l'unité de contrôle de la température dans le moulage sous pression est importante. Cela aide le moule à supporter une solidification plus prévisible.

3.6 Protection de la matrice contre les chocs thermiques et l"usure

Un chauffage et un refroidissement répétés peuvent stresser l"acier de la matrice. Des variations de température importantes peuvent entraîner un contrôle thermique, une déformation, des fissures ou une usure prématurée.

Le préchauffage réduit le premier choc thermique. Un fonctionnement stable réduit les mouvements de température extrêmes pendant la production.

Pour les moules de coulée sous pression coûteux, il s’agit d’un avantage direct en matière de production. Un meilleur contrôle thermique peut prolonger la durée de vie du moule et réduire la pression de maintenance.

3.7 Améliorer la répétabilité de la production

Une matrice stable prend en charge des conditions similaires au cours de cycles répétés. Cela aide les fabricants à atteindre :

• Cycles de coulée plus prévisibles

• Variation plus faible entre les pièces

• Moins de rejets de démarrage instables

• Adaptation plus facile du processus

• Sortie plus cohérente

• Meilleur contrôle dans les lignes automatisées

Remarque : Les performances du TCU dépendent toujours de la conception du canal du moule, du débit de fluide, des paramètres de pulvérisation et des paramètres corrects de moulage sous pression.

4. Comment fonctionne une unité de contrôle de température ?

4.1 La boucle de circulation des fluides TCU

Alors, comment fonctionne une unité de contrôle de température?

Le système suit un cycle de circulation répétitif :

1. La pompe déplace le fluide caloporteur.

2. Le fluide traverse la section de chauffage ou de refroidissement.

3. Le fluide conditionné pénètre dans les canaux du moule.

4. Le liquide de retour retourne au TCU.

5. Des capteurs mesurent à nouveau la température.

6. Le contrôleur ajuste le cycle suivant.

Pompe TCU ↓ Section de chauffage ou de refroidissement ↓ Conduite d"alimentation ↓ Canaux de moule ou de filière ↓ Capteur de température de retour ↓ Réglage du contrôleur ↺

Cette boucle se répète tout au long de la production. Il permet au TCU de réagir lorsque la température du processus change.

4.2 Principaux composants de chauffage et de refroidissement

Chaque composant prend en charge le principe de fonctionnement de l'unité de contrôle de la température . Si une pièce tombe en panne, la stabilité de la température peut devenir mauvaise.

4.3 Fonctionnement du contrôle de température PID

La plupart des TCU modernes utilisent le contrôle PID.

PID signifie contrôle proportionnel, intégral et dérivé. En termes simples, le contrôleur vérifie l"écart entre la température réelle et la température cible.

Il ajuste ensuite progressivement la puissance de chauffage ou de refroidissement. Cela évite les grandes variations de température et réduit les dépassements.

Pour le moulage sous pression, le contrôle PID est utile car la charge thermique change pendant le démarrage, la production continue et les pauses temporaires.

4.4 Pourquoi le débit et la turbulence sont importants

Le contrôle de la température nécessite un mouvement de fluide fort et stable. Un chauffage puissant ne peut pas résoudre une mauvaise circulation.

Un faible débit peut provenir de :

• Passages de refroidissement étroits

• Tuyaux longs

• Tuyaux pincés

• Vannes manuelles fermées

• Air emprisonné

• Accumulation de tartre

• Filtres sales

• Pièces de pompe usées

Un bon flux améliore le transfert de chaleur entre les canaux du fluide et du moule. Un écoulement turbulent transfère généralement mieux la chaleur qu’un écoulement laminaire régulier.

Astuce : Avant de modifier les points de consigne, vérifiez le débit et la pression réels dans le circuit du moule.

5. Pourquoi une unité de contrôle de la température est-elle importante dans le moulage sous pression ?

5.1 Réduction des défauts de coulée liés à la température

Une température de filière instable peut contribuer à plusieurs problèmes de production :

• Fermetures à froid

• Erreurs

• Marques de surface

• Variation dimensionnelle

• Retrait irrégulier

• Risque de porosité locale

• Éjection instable

Une TCU ne peut pas supprimer tous les défauts. Il stabilise une variable majeure du processus. Les opérateurs doivent toujours vérifier la température de l"alliage, la vitesse d"injection, la pression, la ventilation, la pulvérisation et la conception de la matrice.

5.2 Amélioration de la cohérence superficielle et dimensionnelle

La température contrôlée de la filière crée une relation plus reproductible entre le remplissage et la solidification.

Lorsque la matrice reste dans une plage stable, chaque tir subit des conditions thermiques similaires. Cela contribue à améliorer la cohérence dimensionnelle et la répétabilité de la surface.

Cela facilite également l’analyse des causes profondes. Les ingénieurs peuvent distinguer les problèmes thermiques des problèmes mécaniques ou matériels.

5.3 Temps de cycle de stabilisation

Une matrice trop froide peut nécessiter un réglage de démarrage plus long. Une matrice trop chaude peut nécessiter un temps de refroidissement supplémentaire.

Ces deux conditions réduisent la prévisibilité du cycle.

Un TCU correctement dimensionné réagit aux changements de charges thermiques. Cela maintient la production plus proche de la fenêtre de processus validée. Cela peut permettre une meilleure efficacité sur les longues séries de production.

5.4 Prise en charge de la production automatisée de moulage sous pression

Les lignes de coulée sous pression automatisées dépendent de conditions reproductibles.

Le TCU travaille en collaboration avec :

• Machine de moulage sous pression

• Équipement de pulvérisation de moules

• Circuit de refroidissement

• Système d"extraction

• Matériel de coupe

• Système de surveillance des processus

Longhua fournit des machines de moulage sous pression et des équipements périphériques dans le cadre d'une configuration de production complète. Les acheteurs peuvent consulter les machines de moulage sous pression à chambre froide de Longhua lors de la planification d’une ligne de production complète.

Remarque : Le contrôle thermique doit être planifié dans le cadre du processus complet de moulage sous pression.

6. TCU par rapport aux autres équipements de refroidissement et de chauffage

6.1 Unité de contrôle de la température par rapport au refroidisseur industriel

Un TCU assure local et précis un contrôle thermique . Il peut généralement chauffer et refroidir le fluide calorigène.

Un refroidisseur élimine principalement la chaleur par réfrigération. Il fournit de l"eau ou du fluide réfrigéré, souvent à une température inférieure à la température ambiante.

Certains systèmes de production utilisent les deux. Le refroidisseur fournit une capacité de refroidissement. Le TCU contrôle la température du processus à proximité du moule.

6.2 Unité de contrôle de la température par rapport à la tour de refroidissement

Une tour de refroidissement rejette la chaleur d’un système d’eau plus grand. Ses performances dépendent en partie des conditions ambiantes.

Un TCU offre un contrôle local plus précis. Il ajuste la température du fluide entrant dans un moule ou une machine.

La tour de refroidissement peut prendre en charge le TCU. Le TCU effectue ensuite la régulation finale de la température.

6.3 Unité de contrôle de la température par rapport au circuit de refroidissement du moule

Les canaux de refroidissement du moule sont des passages passifs à l’intérieur de la matrice. Ils ne peuvent pas mesurer ou corriger seuls la température.

Le TCU est le système actif. Il pompe, chauffe, refroidit, mesure et régule le fluide passant par ces canaux.

6.4 Unité de contrôle de température par rapport au contrôleur de canaux chauds

Un contrôleur de canaux chauds régule les chauffages électriques dans les buses de moulage par injection.

Un TCU régule le liquide en circulation à l’intérieur du corps du moule ou du circuit de processus. Ces deux systèmes contrôlent des zones thermiques différentes.

Astuce : sélectionnez l'équipement en fonction de l'objectif de contrôle requis, et pas seulement du nom du produit.

7. Quels avantages une TCU peut-elle apporter ?

7.1 Qualité de coulée plus constante

La température stable de la filière permet un remplissage et une solidification reproductibles.

Cela peut réduire les variations entre le démarrage, la production normale et les cycles de production ultérieurs. Cela peut également aider les équipes qualité à suivre plus clairement les changements de processus.

7.2 Réduction des rebuts et des reprises

Les fluctuations de température peuvent provoquer des premières pièces instables ou des défauts répétés.

Une TCU permet de réduire cette variation. Cependant, les résultats dépendent toujours de la conception appropriée de la matrice, de la validation du processus, du contrôle de l"alliage et de la configuration de la machine.

Les équipes doivent comparer les données de température avec les enregistrements de défauts. Cela permet de confirmer si les défauts suivent des changements thermiques.

7.3 Durée de vie plus longue des matrices

Les changements brusques de température créent des contraintes répétées à l’intérieur de l’outillage.

Une stratégie de contrôle stable limite ces extrêmes. Cela peut réduire la fatigue thermique et protéger des matrices coûteuses.

Le bénéfice final dépend du matériau de la matrice, de la disposition des canaux, de la température de fonctionnement, de la maintenance et de la discipline de production.

7.4 Meilleure efficacité énergétique et de production

Le contrôle automatique applique le chauffage ou le refroidissement uniquement lorsque cela est nécessaire.

Cela peut réduire le fonctionnement inutile à pleine puissance. Cela peut également réduire les ajustements manuels, les temps d’arrêt instables et la dérive des processus.

La performance énergétique dépend encore du bon dimensionnement, de l’isolation, du réglage des débits et de la maintenance.

Remarque : Une TCU permet d'économiser le plus de valeur lorsqu'elle est dimensionnée pour le moule et le cycle de production réels.

8. Comment choisir la bonne unité de contrôle de température

8.1 Déterminer la température de fonctionnement requise

Commencez par la plage de température du moule requise.

Examinez l"alliage, la géométrie de la pièce, le matériau de la matrice, la cible du cycle et l"environnement de production. Ne choisissez pas un TCU uniquement en fonction de la température maximale.

Comparez également :

• Précision du contrôle

• Stabilité de la température

• Vitesse de chauffage

• Réponse au refroidissement

• Récupération après chaque cycle

8.2 Calculer la capacité de chauffage et de refroidissement

La capacité requise dépend de plusieurs facteurs :

• Taille et poids de la matrice

• Demande initiale de préchauffage

• Chaleur ajoutée à chaque tir

• Temps de cycle

• Production horaire

• Conditions ambiantes d"usine

• Perte de chaleur à travers les tuyaux et les surfaces

Une TCU sous-dimensionnée peut ne pas parvenir à des conditions stables. Une unité surdimensionnée peut effectuer un cycle trop agressif et gaspiller de l’énergie.

8.3 Faire correspondre le débit et la pression de la pompe

La sélection de la pompe doit correspondre au circuit complet.

Examinez le diamètre du canal, la longueur du circuit, la taille du tuyau, les coudes, les collecteurs et les restrictions. Ces détails affectent la pression et le débit.

Un débit adéquat favorise un transfert de chaleur efficace. Une pression excessive peut endommager les tuyaux, les joints ou les connecteurs.

8.4 Examiner les fonctions de contrôle, de sécurité et de maintenance

Les fonctionnalités utiles incluent :

• Contrôle PID précis

• Alarmes haute température

• Protection haute pression

• Protection contre les faibles débits

• Purge d"air automatique

• Détection de fuite

• Filtres accessibles

• Chauffages modulaires

• Effacer les codes d"erreur

• Ports de communication des machines

Pour la planification des équipements, les acheteurs peuvent partir de la catégorie de produits Unité de contrôle de température de Longhua et faire correspondre le type de TCU avec le moule, la machine et l'objectif de production.

Conseil : Partagez les dessins de moules, le temps de cycle cible et les exigences de charge thermique avant de demander une recommandation finale du TCU.

9. Problèmes courants de TCU et solutions pratiques

9.1 Pourquoi le TCU ne peut pas atteindre son point de consigne

Les causes courantes incluent une capacité de chauffage insuffisante, une fuite de la vanne de refroidissement, une erreur de capteur, de l"air emprisonné, des canaux bloqués ou une mauvaise sélection de fluide.

Vérifiez d’abord le débit et l’état de la vanne. Ils expliquent souvent une perte de température inattendue.

9.2 Pourquoi la température des moisissures continue de fluctuer

Les fluctuations de température peuvent provenir d"une eau de refroidissement instable, de réglages PID incorrects, de l"air dans le circuit, d"un débit de pompe variable ou de tartre à l"intérieur des canaux.

Enregistrez les températures de soufflage et de retour pendant plusieurs cycles. Ce graphique simple montre souvent quand la variation commence.

9.3 Signification des alarmes de haute pression et de faible débit

Les alarmes de pression et de débit indiquent généralement des problèmes de circulation.

Des vannes fermées, des crépines sales, des canaux obstrués, des tuyaux endommagés et des défauts de pompe peuvent restreindre le mouvement du fluide. Arrêtez l"unité avant d"ouvrir les composants sous pression.

9.4 Tâches essentielles de maintenance du TCU

Un plan de maintenance pratique doit inclure :

• Inspecter les tuyaux et les raccords

• Vérifier la pression de la pompe

• Confirmer les lectures du débitmètre

• Nettoyer les filtres et les crépines

• Tester les vannes de refroidissement

• Inspecter l’état du radiateur

• Vérifier la précision du capteur

• Vérifier la qualité du fluide

• Enlever le tartre minéral

Astuce : suivez les dates de maintenance à côté des enregistrements d’alarme pour un dépannage plus rapide.

10. Conclusion

Quelle est la fonction du TCU ?

Une unité de contrôle de la température fait circuler le fluide caloporteur à travers un processus connecté. Il chauffe, refroidit, mesure et stabilise automatiquement la température de fonctionnement.

L’ objectif principal de l’unité de contrôle de la température industrielle est le contrôle thermique reproductible.

En moulage sous pression, une TCU peut prendre en charge :

• Préchauffage contrôlé de la filière

• Évacuation stable de la chaleur

• Température du moule équilibrée

• Solidification reproductible

• Stress thermique réduit

• Temps de cycle prévisible

• Qualité de coulée plus constante

La sélection correcte d’un équipement nécessite plus que le choix d’une plage de température. Les ingénieurs doivent évaluer la charge thermique, le débit, la pression, la conception du circuit, la précision du contrôle, la sécurité et l"accès pour la maintenance.

La meilleure TCU est adaptée à l’ensemble du processus. Il doit prendre en charge ensemble le moule, la machine, l’alliage, la cible du cycle et l’environnement de production.

Lorsque ces éléments fonctionnent ensemble, le TCU devient un système de contrôle de processus essentiel. C"est bien plus qu"un simple équipement de refroidissement auxiliaire.

FAQ

Q : Qu’est-ce qu’une unité de contrôle de température ?

R : Une unité de contrôle de la température est un système industriel qui chauffe, refroidit et stabilise la température du fluide dans un moule ou un circuit de processus.

Q : Quelle est la fonction principale de l’unité de contrôle de la température ?

R : La fonction principale de l"unité de contrôle de la température consiste à maintenir une température stable du moule ou du processus pendant les changements de charges thermiques de production.

Q : Comment fonctionne une unité de contrôle de la température ?

R : Il pompe le fluide à travers les sections de chauffage ou de refroidissement, l"envoie à travers les canaux du moule, puis corrige la température à l"aide du retour du capteur.

Q : À quoi sert une unité de contrôle de température dans le moulage sous pression ?

R : Il préchauffe les matrices, élimine l"excès de chaleur, favorise une solidification contrôlée et aide à réduire les chocs thermiques lors de cycles de coulée répétés.

Q : Un TCU est-il la même chose qu’un refroidisseur industriel ?

R : Non. Un TCU assure un contrôle thermique bidirectionnel, tandis qu"un refroidisseur fournit principalement un refroidissement de processus en dessous de la température ambiante.

Q : Pourquoi un TCU ne parvient-il pas à atteindre son point de consigne ?

R : Les causes courantes incluent un faible débit, une panne de chauffage, une fuite de la vanne de refroidissement, de l"air emprisonné, des canaux bloqués ou des problèmes de capteur.
