Quelle est la différence entre un TCM et un TCU ?

1. Introduction

De nombreux acheteurs voient le TCU et le TCM dans les discussions sur le contrôle de la température. Les termes se ressemblent, mais ils ne signifient pas toujours la même chose.

Dans cet article, TCU signifie Temperature Control Unit . Il fait généralement référence à une unité qui contrôle un circuit de processus principal. TCM signifie module de contrôle de la température . Il fait souvent référence à un système de contrôle de température modulaire ou multizone.

Cette différence est importante dans la production de moulage sous pression. La température du moule affecte le préchauffage de la matrice, le débit du métal, la vitesse de refroidissement, la qualité de la coulée, le temps de cycle et la durée de vie du moule. Si le mauvais système est sélectionné, le processus peut devenir instable.

Pour le moulage sous pression, l"équilibre thermique est particulièrement important. Certains moules ont besoin d"une température stable. D"autres nécessitent des températures différentes dans différentes zones, telles que le noyau, la cavité, la glissière ou les zones locales à haute température.

Cet article explique la différence entre TCU et TCM , le fonctionnement de chaque système et comment les acheteurs peuvent choisir la bonne solution pour les applications de moulage sous pression.

Remarque : Dans le contenu automobile, TCU et TCM peuvent faire référence aux systèmes de commande de transmission. Ici, nous nous concentrons uniquement sur le contrôle de la température des moules industriels.

2. Que signifient TCU et TCM dans le contrôle de la température industrielle ?

2.1 Qu"est-ce qu"une unité de contrôle de température ?

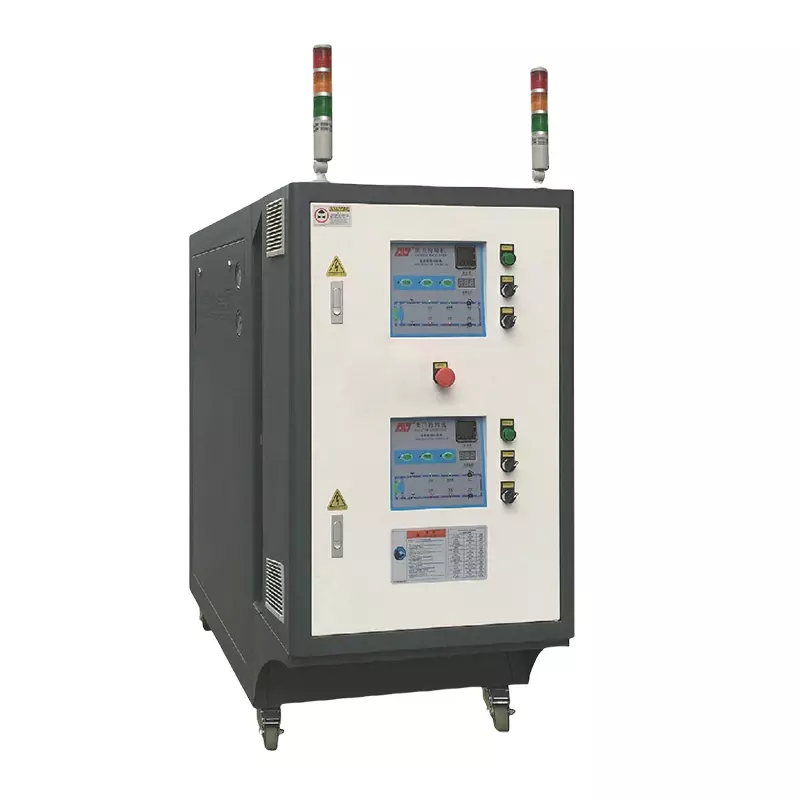

Une unité de contrôle de température , ou TCU , est un système de contrôle thermique industriel.

Il fait circuler un fluide caloporteur à travers un moule ou un circuit de procédé. Le fluide peut être de l"eau, de l"eau sous pression ou de l"huile thermique.

Le TCU mesure la température du processus, la compare à un point de consigne, puis chauffe ou refroidit selon les besoins. Son objectif est une régulation stable de la température.

Une unité de contrôle de température TCU est couramment utilisée pour les moules de moulage sous pression, les moules d'injection, les rouleaux, les réacteurs et d'autres applications de chauffage ou de refroidissement contrôlés.

Pour la structure du produit Longhua, l'unité de contrôle de la température comprend les catégories de contrôleurs de température de moule et de refroidisseurs à air. Les contrôleurs de température de moule comprennent des systèmes à cycle unique et à double cycle pour différents besoins de régulation de la température du moule pendant le moulage sous pression.

2.2 Qu"est-ce qu"un module de contrôle de température ?

Un module de contrôle de température , ou TCM , est généralement un système modulaire de contrôle de température.

Il peut contrôler plusieurs circuits ou zones indépendants. Chaque zone peut avoir son propre point de consigne, son propre capteur, sa vanne et sa boucle de contrôle.

Un module de contrôle de température TCM est utile lorsqu'un moule de coulée sous pression a des besoins de température différents dans différentes zones.

Le nom du fournisseur peut varier. Certaines entreprises peuvent appeler un système multizone un TCU. D’autres pourraient l’appeler une MTC. Les acheteurs doivent vérifier la configuration réelle avant d"acheter.

2.3 Pourquoi la différence entre TCM et TCU est importante

La différence TCM et TCU affecte la qualité, le coût, la maintenance et la stabilité des processus.

Une simple matrice peut n’avoir besoin que d’une seule zone de température. Dans ce cas, une TCU peut suffire.

Une matrice complexe peut nécessiter différentes conditions thermiques au niveau du noyau, de la cavité, des inserts, des glissières, des sections épaisses ou des points chauds locaux. Dans ce cas, une MTC peut être meilleure.

Choisir le mauvais système peut créer un déséquilibre thermique, un refroidissement instable, des cycles plus longs, une mauvaise consistance de la coulée ou des défauts répétés.

2.4 Pourquoi des définitions claires sont importantes pour les acheteurs

TCU et TCM sont utilisés dans de nombreuses industries. Ils peuvent signifier différentes choses dans les domaines de l’automobile, de l’électronique et des équipements industriels.

Pour la production de moulage sous pression, les acheteurs doivent se concentrer sur la structure de contrôle réelle.

Posez ces questions :

• Combien de zones contrôle-t-il ?

• Chaque zone a-t-elle son propre point de consigne ?

• Chaque circuit dispose-t-il d"un contrôle de débit ?

• Les capteurs sont-ils indépendants ?

• Peut-il se connecter à la machine de moulage sous pression ?

• Est-il conçu pour la température du moule requise ?

Astuce : Ne vous fiez pas uniquement au nom du produit. Confirmez les zones, les circuits, les capteurs et les boucles de contrôle.

3. TCM vs TCU : principales différences dans le contrôle de la température des moules

3.1 Différence de zones de température

La plus grande différence entre TCU et TCM réside dans le nombre de zones de température.

Une unité de contrôle de température à zone unique typique contrôle un circuit principal. Il convient lorsque le moule a une exigence thermique stable.

Un module de contrôle de température multizone peut contrôler plusieurs circuits indépendants. Il convient lorsque différentes zones de moisissure nécessitent des températures différentes.

Par exemple, une simple matrice de moulage en aluminium peut utiliser un seul TCU. Un grand moule de moulage sous pression automobile peut nécessiter plusieurs zones contrôlées.

3.2 Différence de flexibilité de contrôle

Un TCU applique généralement un point de consigne à un circuit. C"est simple et fiable.

Un TCM permet différents points de consigne pour différentes zones de moule. Une zone peut nécessiter un refroidissement plus fort. Une autre zone peut nécessiter une stabilité de température plus chaude.

Cette flexibilité peut améliorer l’équilibre thermique. Il peut également aider les ingénieurs à affiner des moules de moulage sous pression complexes.

3.3 Différence dans la configuration du système

Une TCU comprend généralement :

• Une pompe

• Une section de chauffage

• Une vanne de refroidissement

• Un contrôleur

• Capteurs d"alimentation et de retour

• Une boucle de processus principale

Un TCM peut inclure :

• Circuits multiples

• Plusieurs capteurs

• Vannes multiples

• Alarmes spécifiques à une zone

• Contrôle centralisé

• Communication machine possible

Cela rend la comparaison entre l'unité de contrôle de la température du moule et le module importante lors de la planification du projet de moulage sous pression.

La structure des catégories de produits de Longhua comprend le contrôleur de température de moule , avec les catégories à double circuit et à circuit unique dans la section Unité de contrôle de la température.

3.4 Différence de complexité des applications

Un TCU est préférable pour les moules simples. Cela fonctionne bien lorsque la matrice a une charge thermique uniforme et une demande de refroidissement stable.

Un TCM est préférable pour les moules complexes. Il est utile pour les pièces moulées de grande taille, les outils multi-empreintes, les sections épaisses et minces, les inserts, les glissières, les noyaux ou les points chauds locaux.

Pour le moulage sous pression à haute pression, l"équilibre thermique peut affecter directement la stabilité du remplissage, le contrôle du retrait, la qualité de la surface et la cohérence du cycle.

3.5 Différence d"installation et de maintenance

Une TCU est généralement plus facile à installer. Il y a moins de circuits et moins de points de contrôle.

Un TCM nécessite plus de configuration. Chaque zone nécessite un étiquetage, un étalonnage, un équilibrage des flux et une planification de la maintenance.

Cela ne veut pas dire qu’une MTC est pire. Cela signifie qu’il faut une meilleure discipline de processus.

Les usines doivent prendre en compte les compétences des opérateurs, la capacité de maintenance, la gestion des pièces de rechange et la complexité de la chaîne de production.

3.6 Différence de coût et de retour sur investissement

Une TCU a généralement un coût initial inférieur. Son installation et sa maintenance sont également plus simples.

Une MTC coûte généralement plus cher. Cependant, cela peut réduire les rebuts dans les applications complexes de moulage sous pression.

Le retour sur investissement dépend de la valeur du moule, du volume de production, du coût des défauts, de l"objectif de temps de cycle et des exigences de tolérance de coulée.

Un système moins cher peut coûter plus cher plus tard s’il ne parvient pas à contrôler correctement le moule.

3.7 Différence de valeur de production

Un TCU prend en charge un contrôle de température de base stable.

Un TCM prend en charge un contrôle de zone plus fort lorsque différentes zones de moule se comportent différemment.

Le meilleur choix dépend du moule. Cela ne doit pas dépendre uniquement du prix, de la taille ou des recommandations du fournisseur.

Remarque : Un MTC n’est pas toujours meilleur. C'est encore mieux lorsque le moule nécessite un contrôle multizone.

4. Comment fonctionne une unité de contrôle de température ?

4.1 Circulation des fluides et transfert de chaleur

Une unité de contrôle de la température fonctionne par circulation et rétroaction.

La boucle de base est simple :

1. La pompe fait circuler le fluide caloporteur.

2. Le fluide traverse des composants de chauffage ou de refroidissement.

3. Le fluide conditionné entre dans le circuit du moule.

4. Le fluide de retour est à nouveau mesuré.

5. Le contrôleur ajuste le cycle suivant.

Ce cycle se répète pendant la production. Cela aide le moule à rester proche de la température cible.

4.2 Chauffage, refroidissement et régulation de la température

Le TCU ajoute de la chaleur lorsque le moule est trop froid. Il évacue la chaleur lorsque le moule est trop chaud.

L’objectif n’est pas un refroidissement maximum. L’objectif est une régulation stable de la température.

Dans le domaine du moulage sous pression, cela est important car la température du moule affecte le remplissage, la solidification, la qualité de surface, la stabilité d"éjection et le temps de cycle.

4.3 Pourquoi le flux de moule et la conception des circuits sont importants

Les équipements de contrôle de la température ne peuvent pas à eux seuls remédier à une mauvaise conception des circuits.

Des canaux obstrués, de l"air emprisonné, une accumulation de tartre, un dimensionnement incorrect de la pompe ou un débit déséquilibré peuvent affaiblir le contrôle thermique.

C"est là qu"un TCM peut aider les moules complexes. Il permet un contrôle séparé pour différents circuits.

Néanmoins, le moule de coulée sous pression doit d’abord être conçu correctement. Les canaux de refroidissement, la disposition des circuits, l"équilibre des flux et les zones thermiques doivent être pris en compte lors de la planification du moule.

4.4 Comment le contrôle thermique protège les performances du moule

Un bon contrôle thermique réduit les fortes variations de température.

Il peut aider à protéger les surfaces du moule, les canaux de refroidissement, les inserts, les noyaux et les composants mobiles. Cela permet également de maintenir une production plus reproductible.

Les directives de maintenance des moules de Longhua indiquent que les moules de moulage sous pression doivent être chauffés doucement et uniformément pendant le préchauffage, et que les moules dotés de tubes thermostatiques peuvent utiliser un contrôleur de température de moule pour la conservation de la chaleur et le chauffage.

Conseil : examinez les canaux de refroidissement et les exigences de température du moule avant de sélectionner le système de contrôle de la température.

5. Quand devriez-vous choisir une TCU au lieu d’un TCM ?

5.1 Structure de moule simple

Choisissez un TCU lorsque le moule a une exigence thermique principale.

Il convient pour :

• Géométrie de matrice simple

• Moules mono-empreinte

• Épaisseur de paroi uniforme

• Charge thermique similaire dans tout le moule

• Demande de refroidissement stable

Pour de nombreux moules de coulée sous pression de petite et moyenne taille, un TCU peut fournir un contrôle suffisant.

5.2 Simplicité du budget et du fonctionnement

Une TCU est généralement plus facile à installer et à utiliser.

Cela peut être le meilleur choix lorsque le projet nécessite une complexité moindre et un coût initial inférieur.

Il nécessite également moins de formation des opérateurs qu’un système multizone.

5.3 Conditions de production stables

Une TCU fonctionne bien lorsque les conditions de production sont stables.

Il convient lorsque le temps de cycle, le type d"alliage, la disposition du moule et la charge thermique sont prévisibles.

Si le moule ne présente pas de points chauds locaux ou de déséquilibre de refroidissement, un système monozone peut suffire.

5.4 Exigences d"intégration inférieures

Une TCU peut suffire lorsqu’une surveillance avancée n’est pas requise.

Cependant, les acheteurs doivent toujours vérifier :

• Précision de la température

• Capacité de débit

• Plage de pression

• Fonctions d"alarme

• Protection de sécurité

• Accès maintenance

Remarque : Un système simple nécessite toujours un dimensionnement approprié et un débit stable.

6. Quand devriez-vous choisir un système de contrôle de température TCM ou multizone ?

6.1 Géométrie de moule complexe

Choisissez un TCM lorsque différentes zones de moule nécessitent un contrôle thermique différent.

Les exemples courants incluent :

• Sections épaisses et fines

• Noyaux profonds

• Insertions

• Diapositives

• Grandes surfaces de cavité

• Points chauds locaux

• Points froids locaux

Un module de contrôle de température multizone aide chaque zone à suivre son propre point de consigne.

6.2 Production en grand volume ou de grande valeur

Une MTC peut être justifiée lorsque la réduction des rebuts importe plus que le coût initial.

Une production en grand volume peut amplifier de petits problèmes de qualité. Un faible taux de défauts peut devenir coûteux avec le temps.

Pour les pièces moulées de grande valeur, un meilleur équilibre thermique peut améliorer le retour sur investissement.

Ceci est particulièrement important pour les pièces automobiles, les pièces de motos, les boîtiers électroniques, les pièces d’appareils électroménagers et d’autres produits métalliques en grande quantité. Le site Web de Longhua décrit ses machines de moulage sous pression comme étant adaptées aux métaux non ferreux tels que les alliages de zinc, d"aluminium, de bronze et de laiton, avec des applications dans l"automobile, les accessoires de moto, les appareils électroménagers, l"éclairage LED, les accessoires de salle de bain et les produits électroniques.

6.3 Applications multi-empreintes ou grands moules

Les grands moules ont souvent une répartition inégale de la chaleur.

Les moules multi-empreintes peuvent également présenter des variations de température d’une cavité à l’autre. Une MTC peut aider à équilibrer ces différences.

Cela peut améliorer la cohérence de la coulée et réduire les ajustements répétés du processus.

6.4 Lignes de coulée sous pression automatisées

Un TCM peut être meilleur lorsque la ligne nécessite un enregistrement de données, des alarmes, une surveillance centralisée ou une communication machine.

L"automatisation dépend de conditions stables. Les données thermiques multizones aident les ingénieurs à comprendre plus rapidement les changements de production.

Il aide également les équipes qualité à comparer les tendances de température avec les enregistrements de défauts.

La structure de produits plus large de Longhua comprend des machines de moulage sous pression à chambre froide, des machines de moulage sous pression à chambre chaude, des unités de contrôle de température, des équipements de détourage, des équipements de traitement de surface et des équipements automatiques.

Astuce : Choisissez un contrôle multizone lorsque la variation locale de la température affecte la qualité réelle du lancer.

7. Liste de contrôle de sélection TCU vs TCM pour les acheteurs de moulage sous pression

7.1 Évaluation des moules et des pièces moulées

Avant de choisir un système, examinez le moule et la pièce coulée.

Vérifier:

• Taille de coulée

• Taille du moule

• Nombre de cavités

• Variation de l"épaisseur de paroi

• Complexité du noyau et des diapositives

• Insérer des emplacements

• Exigences de finition de surface

• Points chauds ou froids existants

Un simple moule nécessite souvent une TCU. Un moule complexe peut nécessiter un TCM.

7.2 Évaluation des exigences thermiques

Examinez les besoins thermiques réels.

Vérifier:

• Température du moule requise

• Demande de chauffage au démarrage

• Chaleur ajoutée par coup

• Objectif de temps de refroidissement

• Vitesse de récupération

• Besoin monozone ou multizone

• Structure en alliage et moulage

Les grandes pièces moulées en aluminium ou en magnésium peuvent nécessiter un équilibre de température plus serré que les pièces en zinc plus simples.

7.3 Évaluation de l"équipement et des installations

Passez en revue l’environnement de production.

Vérifier:

• Eau de refroidissement disponible

• Exigence de débit de la pompe

• Exigence de pression

• Disposition des tuyaux et des canalisations

• Espace d"installation

• Alimentation

• Accès maintenance

• Niveau de compétence de l"opérateur

Ces facteurs affectent un fonctionnement stable après l"installation.

Pour les applications de moulage sous pression, les acheteurs doivent confirmer le nombre requis de zones, la plage de température, le type de fluide, la capacité de chauffage, la capacité de refroidissement et le débit avec le fournisseur d"équipement avant la sélection finale.

7.4 Évaluation commerciale

Ne comparez pas uniquement le prix d’achat.

Revoir:

• Budget initial

• Volume de production attendu

• Coût de la ferraille

• Valeur du moule

• Besoins en formation

• Temps d"entretien

• Disponibilité des pièces de rechange

• Retour sur investissement à long terme

Un TCM peut coûter plus cher au départ. Cela peut encore être mieux pour les moules complexes.

Remarque : Le bon choix est le système qui prend en charge le processus avec le risque total le plus faible.

8. Erreurs courantes lors de la comparaison de TCM et TCU

8.1 Choix par prix uniquement

Un TCU moins coûteux peut suffire pour des moules simples.

Toutefois, elle peut être trop limitée pour des moules complexes. S’il ne parvient pas à contrôler les points chauds, les déchets peuvent augmenter.

Le prix d’achat le plus bas n’est pas toujours le coût total le plus bas.

8.2 Ignorer la conception du circuit

L"équipement de contrôle de la température dépend de la conception du circuit du moule.

Une mauvaise disposition des canaux de refroidissement peut limiter les performances du TCU et du TCM.

Les acheteurs doivent évaluer le diamètre du canal, la distance par rapport aux surfaces de la cavité, la chute de pression et l"équilibre du débit.

8.3 Confondre capacité de refroidissement et contrôle de la température

Un refroidisseur ou une tour de refroidissement élimine la chaleur.

Un TCU ou TCM contrôle la température du processus à proximité du moule.

Cette distinction est importante. Une plus grande capacité de refroidissement ne signifie pas toujours un meilleur contrôle de la température du moule.

Un refroidissement excessif peut créer de nouveaux problèmes de coulée, en particulier lors du démarrage ou de la production à paroi mince.

8.4 Surveillance de la maintenance et des compétences de l"opérateur

Un TCM offre plus de contrôle, mais il ajoute également de la complexité.

Chaque zone nécessite une configuration, une surveillance et une maintenance correctes. Les capteurs, vannes, pompes et alarmes doivent être vérifiés.

Si l’usine manque d’opérateurs qualifiés, un TCU plus simple peut s’avérer plus sûr.

Astuce :  Adaptez le système au moule et à l'équipe qui l'utilise.

9. Conclusion

La principale différence entre TCU et TCM réside dans le niveau de contrôle de zone.

Une unité de contrôle de la température convient généralement à un circuit principal ou à des exigences plus simples en matière de température du moule. Il est plus facile à installer, à utiliser et à entretenir.

Un module de contrôle de la température est préférable pour les moules complexes qui nécessitent un contrôle indépendant dans différentes zones. Il offre une plus grande flexibilité, mais nécessite également plus de configuration et de maintenance.

Pour le moulage sous pression, le choix doit dépendre de la conception du moule, de la géométrie du moulage, du type d"alliage, de la charge thermique, du cycle cible, du niveau d"automatisation et du coût total de possession.

Si le moule a des besoins thermiques uniformes, une TCU peut suffire. S"il comporte plusieurs zones thermiques, un TCM peut offrir une meilleure stabilité du processus.

Le bon système prend en charge une température de moule stable, un temps de cycle prévisible, une durée de vie plus longue du moule et une qualité de coulée reproductible.

Longhua fournit des machines de moulage sous pression et des équipements périphériques pour une planification complète de la production de moulage sous pression, y compris des unités de contrôle de température et des contrôleurs de température de moule. Les acheteurs doivent faire correspondre le nombre de zones, la capacité de chauffage, la capacité de refroidissement et le débit du système à leurs exigences spécifiques en matière de moule et de production.

Pour les applications de moulage sous pression, explorez les solutions d'unité de contrôle de température et de contrôleur de température de moule de Longhua lors de la planification du contrôle thermique de votre ligne de production.

FAQ

Q : Quelle est la principale différence entre un TCM et un TCU ?

R : Un TCU contrôle généralement une zone ou un circuit de température. Un TCM contrôle plusieurs zones indépendantes, chacune avec son propre point de consigne, ses capteurs et sa boucle de contrôle.

Q : Que signifie TCU dans le contrôle de la température des moules ?

R : TCU signifie unité de contrôle de la température. Il chauffe, refroidit, fait circuler et stabilise le fluide de procédé à travers un moule de coulée sous pression ou un circuit de procédé.

Q : Que signifie TCM dans le contrôle de la température ?

R : TCM signifie module de contrôle de la température. Il s"agit d"un système de contrôle de température multizone qui gère plusieurs circuits de moules indépendants.

Q : Un TCM est-il meilleur qu’un TCU ?

R : Pas toujours. Un TCM est préférable pour les moules complexes avec différentes zones thermiques. Un TCU suffit pour des moules plus simples ayant des besoins de température uniformes.

Q : Quand dois-je choisir une unité de contrôle de température à zone unique ?

R : Choisissez un TCU pour des moules simples, une exigence de température principale, une complexité d"installation moindre et des conditions de moulage sous pression stables.

Q : Quand dois-je choisir un module de contrôle de température multizone ?

R : Choisissez un TCM lorsque différentes zones de moule nécessitent un contrôle de température séparé, comme les noyaux, les glissières, les inserts ou les sections épaisses et fines.

Q : Une meilleure capacité de refroidissement signifie-t-elle un meilleur contrôle de la température ?

R : Non. La capacité de refroidissement élimine la chaleur, mais le contrôle de la température signifie maintenir un point de consigne stable sous des charges de production changeantes.

Q : Quelles sont les différences de coûts entre TCU et TCM ?

R : Une TCU coûte généralement moins cher au départ. Un TCM coûte plus cher mais peut réduire les rebuts et améliorer la qualité des moules de coulée sous pression complexes.
