Quelle capacité de refroidissement est nécessaire pour une cellule de moulage sous pression ?

Un dimensionnement inapproprié du refroidisseur constitue une menace directe pour la rentabilité du moulage sous pression. Les unités sous-dimensionnées provoquent une fatigue thermique importante dans votre outillage. Ils obligent également les opérateurs à prolonger les temps de cycle pour compenser une mauvaise évacuation de la chaleur. À l’inverse, un équipement surdimensionné gonfle inutilement vos investissements. Cela augmente également la consommation d’énergie opérationnelle quotidienne. Le dimensionnement d’un système de refroidissement pour une cellule de coulée sous pression s’avère très complexe. Cela va bien au-delà des configurations de moulage par injection standard. Vous devez gérer des températures extrêmes de métal en fusion comme l’aluminium, le zinc et le magnésium. Vous devez également intégrer correctement les unités de contrôle de température (TCU) dans votre boucle thermique. Ce guide détaille les variables d"ingénierie essentielles, les cadres de calcul et les exigences en matière d"installations. Nous allons vous montrer comment spécifier la capacité de refroidissement correcte. Vous pouvez enfin arrêter de vous fier à des règles empiriques risquées et concevoir une solution thermique précise.

Points clés à retenir

• Les calculs de capacité doivent tenir compte de la chaleur spécifique, du poids des tirs et des tirs par heure de l'alliage spécifique, et pas seulement du tonnage de la machine.
• Les charges thermiques parasites provenant du système hydraulique, des pompes et des températures ambiantes d'usine peuvent ajouter 15 à 20 % aux besoins de capacité totale.
• Un refroidisseur à air constitue souvent le choix optimal pour les installations dépourvues d'une infrastructure de tour de refroidissement centralisée, à condition que les variations de température ambiante soient prises en compte dans le dimensionnement.
• La sélection du bon refroidisseur de processus industriel nécessite de donner la priorité au débit de la pompe (GPM) et à la pression (PSI) tout autant qu'au tonnage brut de réfrigération.

L’impact commercial d’un refroidissement précis du moulage sous pression

Une gestion thermique précise dicte directement le succès de votre production. Le moulage sous pression nécessite une extraction thermique rapide et contrôlée. Si vous calculez mal vos besoins en refroidissement, c’est toute l’opération qui en souffre. Vous devez considérer la capacité des refroidisseurs comme un facteur essentiel de la production d’usine.

Bilan thermique et temps de cycle

Les taux de solidification dépendent entièrement d’une capacité de refroidissement constante. La matrice doit absorber rapidement la chaleur du métal en fusion. Le fluide refroidisseur élimine ensuite cette chaleur de la filière. Un déficit de 10 % de capacité de refroidissement entraîne une surchauffe de l"outil. Vous devez alors attendre plus longtemps pour que le métal gèle solidement. Cela prolonge votre temps de cycle de plusieurs secondes par prise. Ces secondes perdues s’accumulent rapidement sur plusieurs équipes. Vous serez confronté à d’énormes pertes de rendement annuelles en raison d’un équipement de refroidissement sous-dimensionné.

Atténuation des défauts (taux de rebut)

Une évacuation inadéquate de la chaleur crée directement des défauts de coulée. Lorsqu’un refroidisseur ne parvient pas à extraire suffisamment d’énergie thermique, des points chauds se forment à l’intérieur de la cavité de la filière. Ces pics de température localisés ruinent la qualité des pièces. Vous rencontrerez plusieurs défauts courants :

• Porosité : Un refroidissement inégal provoque le piégeage de gaz et des vides de retrait internes.
• Soudure : le métal liquide se lie chimiquement aux sections surchauffées de la matrice en acier.
• Instabilité dimensionnelle : les pièces se déforment lors de l'éjection car elles ne se sont pas solidifiées uniformément.

Des refroidisseurs correctement dimensionnés éliminent ces points chauds. Ils maintiennent un gradient de température stable. Cela réduit considérablement votre taux de rebut.

Préservation de la durée de vie des outils

Les matrices représentent un investissement en capital massif. Le choc thermique les détruit prématurément. Des variations de température rapides et agressives provoquent une dilatation et une contraction inégales de l’acier. Cela conduit à un contrôle thermique et à des fissures de surface. Une capacité de refroidissement stable lisse la courbe de température interne. Il réduit la gravité des pics thermiques lors de chaque tir. Un refroidissement constant prolonge la durée de vie des matrices et protège votre investissement en outillage.

Variables de base pour le calcul de la charge thermique et de la capacité

Vous ne pouvez pas dimensionner un refroidisseur en fonction uniquement du tonnage de la machine. Les machines de coulée sous pression nécessitent des calculs thermiques personnalisés. Vous devez analyser les matériaux spécifiques, les débits et les équipements auxiliaires.

La fondation : matériaux et rendement

Différents alliages contiennent différentes quantités d"énergie thermique. L"aluminium 380 supporte une charge thermique différente de celle du Zamak 3. Vous devez définir plusieurs variables principales avant de faire des calculs. Trouvez la chaleur spécifique de l"alliage choisi. Identifiez sa chaleur latente de fusion. Il s’agit de l’énergie massive libérée lorsque le métal liquide passe à l’état solide. Vous devez également enregistrer la température exacte de coulée et la température d’éjection souhaitée.

Ensuite, établissez votre métrique de traitement. Vous devez connaître les livres ou les kilogrammes de métal traités par heure. Multipliez votre poids total de tir par votre nombre maximum de tirs par heure. Ce chiffre constitue la référence absolue pour votre calcul de charge thermique.

Charges thermiques des machines et hydrauliques

La machine de coulée sous pression génère une chaleur interne importante. Les pompes hydrauliques fonctionnent sous une pression extrême. Les moteurs fonctionnent en continu. Vous devez extraire cette chaleur mécanique pour éviter la panne du fluide hydraulique. Un circuit dédié à la machine de moulage sous pression de refroidissement gère souvent cette charge spécifique. Vérifiez immédiatement vos spécifications OEM. Le fabricant énumérera les exigences exactes de l’échangeur de chaleur pour le côté hydraulique. Ne devinez jamais ce numéro. L'huile surchauffée dégrade les joints et provoque un comportement imprévisible de la machine.

Le rôle des unités de contrôle de température (TCU)

Les unités de contrôle de température compliquent la boucle de refroidissement. Les TCU utilisent de l"huile thermique ou de l"eau sous pression. Ils préchauffent la filière avant le début de la production. Lors de la coulée active, ils inversent les rôles et extraient de la chaleur pour refroidir l"outil. Les TCU transfèrent ensuite cette énergie extraite dans votre système de refroidissement central. Vous devez tenir compte de ce transfert de chaleur. Calculez le delta-T requis à travers l’échangeur de chaleur TCU. Votre refroidisseur central doit gérer cette charge thermique secondaire sans effort.

Formules de dimensionnement et ajustements du monde réel

Les cadres d"ingénierie remplacent les conjectures. Vous devez utiliser des principes thermodynamiques standards pour dimensionner votre équipement avec précision. Des mathématiques claires évitent des erreurs de spécification coûteuses.

L"équation de base

Nous utilisons une formule thermodynamique standard pour calculer les besoins en refroidissement. L"équation est Q = m × c × ΔT. Décomposons ces variables :

• Q : Charge thermique totale nécessitant une suppression.
• m : Débit massique de la matière traitée.
• c : Capacité thermique spécifique du métal.
• ΔT : Différence de température entre coulée et éjection.

Cette formule quantifie l"énergie thermique brute quittant le métal en fusion. Il faut également ajouter à ce total la chaleur latente de fusion. Cela vous donne le minimum absolu de besoins en refroidissement.

Conversion en tonnes de réfrigération/kW

Les calculs donnent généralement des résultats en BTU/h ou en kcal/h. Les refroidisseurs industriels utilisent différentes capacités nominales. Vous devez convertir votre charge thermique brute en dimensionnement standard de l"équipement. Une tonne de réfrigération équivaut à 12 000 BTU/h. Dans les systèmes métriques, un kilowatt (kW) équivaut à environ 3 412 BTU/h. Divisez votre chiffre total en BTU/h par 12 000 pour trouver votre tonnage de référence.

Référence de conversion de capacité de refroidissement

Le « facteur de sécurité » à la réalité

De nombreux acheteurs ajoutent arbitrairement un facteur de sécurité de 30 % à leurs calculs. Nous déconseillons ce rembourrage générique. Cela conduit à des équipements surdimensionnés et à un gaspillage d’électricité. Au lieu de cela, allouez logiquement un tampon de 10 à 15 %. Appliquez ce tampon à des pertes parasites spécifiques. Les tuyaux gagnent de la chaleur à partir de l’air ambiant de l’usine. Les pompes robustes ajoutent de la chaleur par friction directement dans l’eau. Le tartre minéral s’accumule lentement dans les canaux et dégrade le transfert thermique au fil du temps. Un tampon de 15 % couvre en toute sécurité ces inefficacités du monde réel.

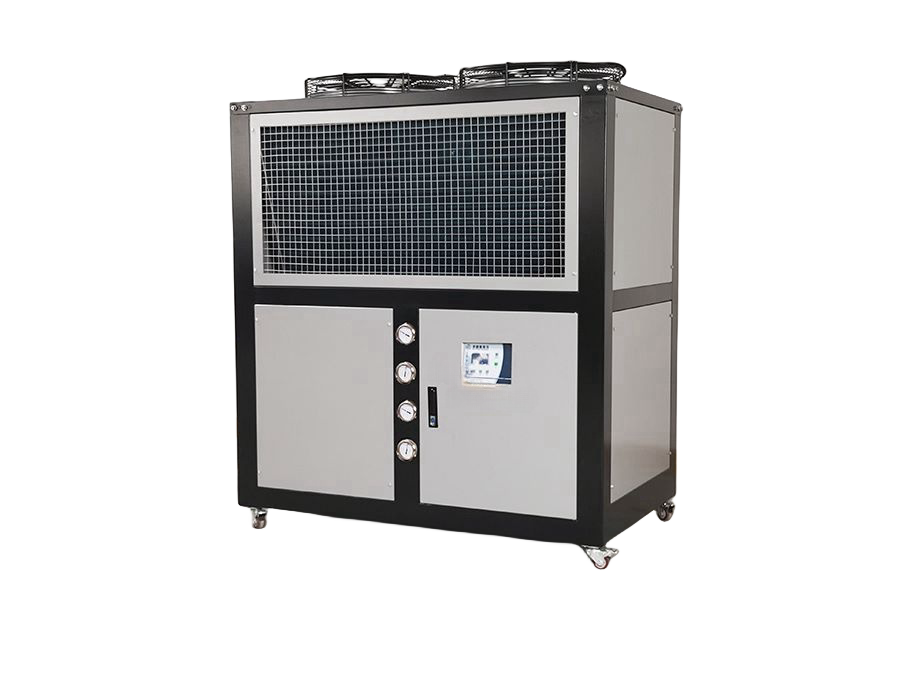

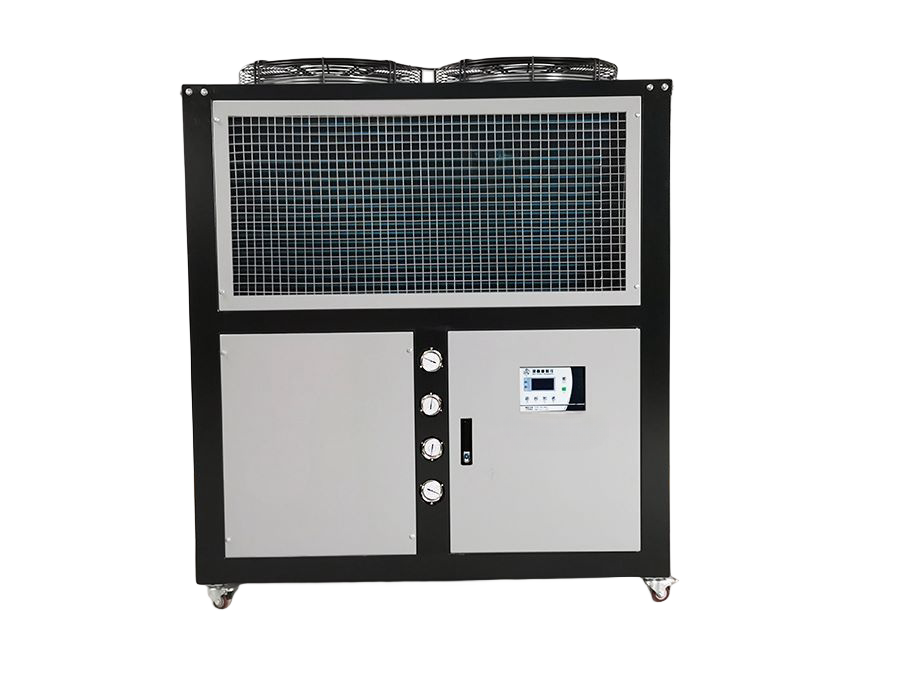

Évaluation d"un refroidisseur d"air pour votre installation

La sélection du bon format d’équipement dépend fortement de votre environnement d’usine. Les unités refroidies par air offrent des avantages distincts pour des empreintes opérationnelles spécifiques.

Réalités des infrastructures

De nombreuses fonderies ne disposent pas d’une infrastructure de tour de refroidissement centralisée. La construction d'une nouvelle tour nécessite d'énormes travaux de plomberie et de renforcement structurel. Les installations préfèrent souvent éviter les réglementations strictes de conformité liées aux systèmes d’eau libre. De plus, les usines modernes privilégient une disposition décentralisée. L'installation d'un indépendant refroidisseur d'air à côté de chaque cellule de moulage sous pression offre une excellente redondance. Si une unité nécessite un entretien, le reste de l’usine continue de fonctionner.

Déclassement de la température ambiante

Vous devez prêter une attention particulière aux températures ambiantes d’usine. Les fabricants évaluent généralement les capacités des refroidisseurs refroidis par air à 90°F ou 95°F. Les sols moulés sous pression deviennent incroyablement chauds. Votre air ambiant peut facilement atteindre 110°F pendant les mois d’été. Un air plus chaud absorbe moins de chaleur des serpentins du condenseur. Le refroidisseur perd sa capacité de refroidissement active à mesure que la pièce se réchauffe. Vous devez déclasser l"unité en fonction de ces températures estivales maximales. Consultez la courbe de performances du fabricant. Une unité conçue pour 30 tonnes à 90°F pourrait ne livrer que 24 tonnes à 115°F. Dimensionnez toujours le compresseur pour le jour le plus chaud de l’année.

Facteurs de maintenance et opérationnels

Les unités refroidies par air nécessitent généralement une empreinte physique plus importante que les alternatives refroidies par eau. Ils rejettent également l’air chaud directement dans l’espace de votre usine. Vous devez prévoir une ventilation adéquate. Cependant, ils simplifient considérablement vos routines de maintenance continue. Vous éliminez les traitements chimiques complexes de l’eau. Vous n’avez jamais besoin de doser d’agents antimicrobiens ni de gérer la purge des tours de refroidissement. L"entretien consiste principalement à garder les ailettes du condenseur propres et exemptes de poussière d"usine. Cet entretien simplifié les rend très attractifs pour les ateliers de production très fréquentés.

Risques de mise en œuvre et liste de contrôle des spécifications

Spécifier la capacité de réfrigération brute ne résout que la moitié du problème. Vous devez également vous concentrer sur la distribution des fluides et la qualité de l’eau. Ignorer ces aspects mécaniques garantit l’échec.

Débit (GPM) par rapport à la pression (PSI)

Le tonnage brut s"avère totalement inutile si le fluide n"atteint jamais les points chauds. Les outils de moulage sous pression comportent des canaux de refroidissement complexes et étroits. Ces voies restrictives créent une résistance massive. Une pompe standard calera face à cette contre-pression. Vous devez donner la priorité à la pression de la pompe (PSI) et au débit (GPM). Si la pompe ne peut pas pousser l"eau à travers les restrictions de la filière, le liquide bout à l"intérieur de l"outil. Spécifiez toujours des pompes haute pression conçues pour les moules industriels lourds.

Mise à l"échelle du canal de refroidissement

La qualité de l'eau dicte les performances à long terme. Les fonderies utilisent souvent de l’eau de ville non traitée ou de l’eau de puits. Cela provoque un désastre. Les minéraux précipitent hors de l’eau à haute température. Ils se fixent sur les parois internes chaudes des canaux de la filière. Cela crée du tartre minéral dur. Le tartre agit comme un puissant isolant thermique. Une épaisse couche de tartre ruine entièrement le transfert de chaleur. Un fiable refroidisseur de processus industriel nécessite un chemin de fluide propre et en boucle fermée. Plaider pour des systèmes fermés. Installez une filtration appropriée. Maintenir des normes strictes de qualité des fluides.

Distance de tuyauterie et isolation

L"emplacement du refroidisseur a un impact considérable sur les performances. Certaines usines installent l"unité sur le toit ou loin dans le bâtiment. Les longs tronçons de canalisations créent deux problèmes graves. Premièrement, la pompe perd de la pression en combattant la distance et la gravité. Deuxièmement, le fluide absorbe la chaleur de l’air ambiant avant d’atteindre la machine. Si vous devez localiser l"équipement à distance, vous devez isoler fortement toutes les canalisations. Vous devez également augmenter la taille de vos pompes pour surmonter la perte de friction supplémentaire.

Logique de présélection et actions de l"étape suivante

Passer de la théorie à l’approvisionnement nécessite de la discipline. Vous devez collecter des données précises et évaluer rigoureusement les fournisseurs.

Examen des données OEM

Ne demandez pas aveuglément un devis de refroidisseur. Rassemblez d’abord des données concrètes. Exigez des numéros spécifiques auprès du fabricant de votre machine de coulée sous pression. Demandez-leur les taux exacts de rejet de chaleur hydraulique. Ensuite, consultez votre ingénieur en outillage. Obtenez le poids exact de la dose, la durée du cycle et les températures recommandées pour les outils. Vous avez besoin de ce profil thermique complet avant de parler à un vendeur de refroidisseurs.

Évaluation du fournisseur

Évaluez soigneusement vos fournisseurs potentiels. Suivez ces étapes de vérification spécifiques :

1. Exigez des courbes de pompe personnalisées pour vérifier qu'elles peuvent atteindre votre GPM requis à un PSI élevé.
2. Demandez des tableaux détaillés de capacité à température ambiante pour les modèles refroidis par air.
3. Renseignez-vous sur les types de compresseurs spécifiques et leurs indices d’efficacité sous charges partielles.
4. Exigez un test d'acceptation en usine (FAT) avant que l'unité soit expédiée à votre installation.

Les vendeurs qui refusent de fournir ces documents vendent généralement du matériel générique et sous-dimensionné.

La prochaine étape

Agissez dès aujourd’hui. Rassemblez vos données spécifiques sur les alliages. Enregistrez vos poids de tir. Mesurez les températures estivales maximales de votre usine. Compilez ces informations dans un seul dossier technique. Planifiez une analyse thermique vérifiée avec un ingénieur spécialisé en refroidissement. Ils utiliseront vos données exactes pour générer une spécification d’équipement précise.

Conclusion

La spécification de la capacité du refroidisseur nécessite des calculs techniques stricts. Il ne s"agit pas d"un jeu de devinettes. Se fier au tonnage de base des machines conduit à un dimensionnement désastreux des équipements. Vous devez évaluer les signatures thermiques spécifiques de l"alliage, les températures ambiantes extrêmes et les restrictions complexes des canaux de matrice. La bonne capacité de refroidissement protège directement vos résultats. Il maximise votre rendement quotidien, élimine les défauts de porosité et minimise les rebuts coûteux. Rassemblez immédiatement vos données de débit précises. Consultez une équipe technico-commerciale expérimentée pour finaliser le dimensionnement exact de votre équipement.

FAQ

Q : Puis-je utiliser un seul refroidisseur pour le système hydraulique de la machine et la filière ?

R : Nous recommandons des circuits séparés. Le système hydraulique nécessite un refroidissement à environ 85°F. Les matrices fonctionnent à des profils de température très différents. Essayer de refroidir les deux avec une seule boucle fluide compromet l"efficacité. Les refroidisseurs à double circuit ou les systèmes complètement séparés offrent une meilleure stabilité thermique pour chaque processus distinct.

Q : Quelle est la capacité perdue si la température de l’air de mon usine augmente de 10 degrés ?

R : La perte exacte dépend du type de compresseur et du réfrigérant. Généralement, une unité refroidie par air perd 5 à 10 % de sa capacité nominale pour chaque augmentation de 10 degrés au-dessus de sa température de conception de base. Consultez toujours la courbe de performances ambiantes du fabricant pour connaître les chiffres de déclassement précis.

Q : Pourquoi mon refroidisseur actuel est-il sous-performant malgré le tonnage « correct » ?

R : Votre système souffre probablement d’une pression de pompe inadéquate ou d’un grave encrassement de l’échangeur de chaleur. Les canaux étroits de la filière créent des chutes de pression élevées. Si la pompe ne parvient pas à surmonter cette résistance, les débits chutent. De plus, le tartre minéral agit comme un isolant, réduisant considérablement les taux de transfert de chaleur réels.
