Quel angle de dépouille aide les pièces moulées sous pression en aluminium à se démouler proprement ?

Les modifications d’outillage entraînent certains des retards de fabrication les plus coûteux et les plus longs. Une fraction de degré dans la conception d"un outillage détermine si vous obtenez un cycle de production fluide ou une déformation catastrophique des pièces. Lorsque l"aluminium fondu refroidit à l"intérieur d"une matrice, il rétrécit et saisit l"outillage en acier avec une force immense. Combiné aux propriétés naturellement abrasives de l"aluminium, un tirage inadéquat conduit directement à des surfaces éraflées, à des broches d"éjection pliées et à une usure prématurée des blocs d"empreinte.

La spécification de l"angle de dépouille correct pendant la phase de conception pour la fabricabilité évite ces échecs. Vous ne pouvez pas compter sur le fabricant d’outils pour deviner votre intention. Ce guide détaille les tolérances de dépouille exactes requises pour garantir une libération propre des pièces, protéger votre investissement en outillage et maintenir une précision dimensionnelle stricte sur les séries de production à haut volume.

• Lignes de base standard : La plupart des pièces moulées en aluminium standard nécessitent un angle de dépouille de ± 1° à 2° pour contrecarrer la nature abrasive et les taux de retrait du métal.

• Variations entre le noyau et la cavité : les éléments internes (noyaux) nécessitent généralement des angles de dépouille plus élevés (souvent de 1,5° à 2°) car l"aluminium se rétrécit sur eux, tandis que les éléments externes (cavités) peuvent souvent se détacher proprement avec aussi peu que 0,5°.

• Comparaison des processus : alors que le moulage à modèle perdu repose généralement sur une dépouille d"environ 1,5° et que le moulage en sable nécessite des cônes encore plus grands, le moulage sous pression à haute pression utilise des moules en acier de précision qui peuvent exploiter des tolérances d"ébauche plus strictes et hautement sophistiquées.

• L"application dicte l"angle : les emboutissages profonds, les surfaces texturées et les applications d"utilisation finale spécifiques dictent les exigences de dépouille : ce qui fonctionne pour un simple support échouera pour une enceinte thermique complexe.

• Le zéro dépouille présente un risque élevé : bien que le « zéro dépouille » soit techniquement possible pour des éléments très peu profonds, il augmente considérablement l"usure des outils, les temps de cycle et le risque de défaillance d"éjection.

La physique de l"éjection dans un moule de moulage sous pression en aluminium

Une libération propre dans l"atelier signifie que la pièce est éjectée sans éraflure de surface, sans déformation, avec une contrainte minimale sur les broches d"éjection et des temps de cycle hautement prévisibles. Pour y parvenir, il faut une compréhension approfondie du comportement de l’aluminium lorsqu’il passe d’un état fondu à 650°C à un composant solide à l’intérieur d’une filière en acier fermée.

Les alliages d"aluminium, tels que l"A380 ou l"A360, présentent généralement un taux de retrait de 0,4 % à 0,6 % lors de la solidification. À mesure que le métal refroidit, il se resserre étroitement autour de toutes les caractéristiques internes de l"outillage. De plus, l’aluminium solidifié est très abrasif contre l’acier à outils H13. Sans un tirage approprié, le frottement mécanique entre la pièce rétractable et les parois du moule provoque un grippage important, où l"aluminium se soude physiquement à l"acier.

Le projet crée un dégagement immédiat à la milliseconde exacte où les broches d'éjection sont actionnées. Même une conicité minimale de 0,5° brise instantanément le vide et la friction physique, permettant à la pièce de glisser en douceur sans distorsion. Ce jeu mécanique est ce qui sépare un bien conçu moule de moulage sous pression en aluminium d'un moule qui nécessite un polissage et un entretien constants.

Lorsque l’on compare le moulage sous pression à haute pression avec des méthodes alternatives, les différences dans les exigences de dépouille deviennent évidentes. Le moulage au sable et le moulage de précision nécessitent souvent 1,5° à 3° ou plus en raison de la nature poreuse ou consommable de leurs matériaux de moulage. En revanche, l’environnement haute pression du moulage sous pression repose sur des moules en acier de précision trempé. Ici, la précision de l"ébauche est essentielle non seulement pour le démoulage des pièces, mais aussi pour éviter les microfissures du moule causées par des forces d"éjection excessives sur des centaines de milliers de tirs.

La dynamique thermique à l’intérieur de la filière joue également un rôle majeur. Les blocs de matrice absorbent une immense chaleur pendant la phase d’injection. Si une pièce manque de dépouille, le temps de contact prolongé lors d"une éjection difficile transfère l"excès de chaleur dans des zones spécifiques de la matrice, entraînant une fatigue thermique et un contrôle thermique. Un tirage approprié garantit que la pièce quitte la matrice rapidement, maintenant ainsi un équilibre thermique stable.

Le placement des broches d"éjection doit fonctionner en tandem avec les angles de dépouille. Vous pouvez avoir un mur parfaitement embouti, mais si les broches d"éjection sont placées trop loin des éléments d"emboutissage profond, la pièce se déformera quand même lors de l"éjection. La dépouille réduit la force requise, permettant aux broches de pousser la pièce uniformément hors des noyaux sans percer l"aluminium semi-solide.

Directives d"angle de dépouille standard pour les pièces en aluminium

L’application d’un projet n’est pas un processus unique. La géométrie spécifique de la pièce dicte l"angle exact requis pour un démoulage propre. Les équipes d"ingénierie doivent évaluer chaque mur, bossage et nervure de manière indépendante.

Les caractéristiques internes, appelées noyaux, nécessitent des angles de dépouille plus grands. Parce que l’aluminium se rétracte sur le noyau en refroidissant, il adhère fermement à l’acier. Un minimum de 2° est généralement recommandé pour les carottes profondes, tandis qu"un minimum de 1,5° peut suffire pour les éléments peu profonds. Si vous concevez un bossage cylindrique profond sans dépouille adéquate, l"aluminium se rétrécira si étroitement autour de la broche centrale qu"il cassera la broche lors de l"éjection.

À l’inverse, les éléments externes, ou cavités, permettent des angles de dépouille plus petits. L"aluminium se rétracte des parois de la cavité, ce qui signifie que des angles aussi faibles que 0,5° à 1° peuvent souvent faciliter un démoulage propre. Le métal s’éloigne naturellement de l’acier, réduisant considérablement le coefficient de frottement.

La profondeur du tirage joue un rôle crucial dans le calcul du tirant d"eau. Les tirages plus longs nécessitent plus de tirage pour éviter le grippage sur la surface étendue. Une nervure de 10 mm de profondeur peut survivre avec 1° de dépouille, mais un mur de boîtier de 50 mm de profondeur nécessitera 2° ou plus pour éviter les marques de traînée. Le maintien d"une épaisseur de paroi constante lors de l"application d"un courant d"air garantit un refroidissement uniforme et réduit le risque de porosité interne.

Le placement de la ligne de séparation dicte directement la direction du dessin et a un impact sur la géométrie de la forme du filet. La technique du « mid-box draft » est très efficace pour les enclos profonds. En étendant la dépouille de la ligne de joint vers le centre de la pièce, les ingénieurs divisent l"angle de conicité, minimisant ainsi la variation dimensionnelle globale du haut vers le bas du mur.

Malgré le souhait des ingénieurs de créer des murs sans tirage pour s"adapter à d"autres composants, cette approche entraîne de sérieux compromis au niveau de la production. Bien que techniquement possible pour des éléments extrêmement peu profonds (moins de 3 mm), une dépouille nulle augmente considérablement le risque de grippage, nécessite une lubrification fréquente du moule, raccourcit la durée de vie de l"outil et nécessite presque toujours un usinage CNC secondaire pour atteindre des tolérances serrées.

Lorsqu’il s’agit de géométries complexes, vous devez également tenir compte de l’intersection des murs esquissés. Là où deux murs esquissés se rencontrent, le coin résultant doit avoir un rayon généreux. Les angles vifs combinés à la dépouille créent des tensions dans l"acier à outils, qui finissent par se fissurer sous les pressions d"injection élevées du processus de moulage sous pression.

Les outilleurs utilisent souvent des logiciels spécialisés pour exécuter une analyse d"ébauche sur des modèles CAO avant de couper l"acier. Ce logiciel met en évidence les surfaces dans différentes couleurs en fonction de leur angle de dépouille par rapport à la direction de traction. Toute surface présentant une dépouille nulle ou négative (une contre-dépouille) doit être redessinée ou manipulée avec des glissières et des élévateurs mobiles, ce qui ajoute un coût et une complexité importants à l"outil.

Exigences de projet et outils spécifiques à l"application

Différents produits nécessitent différentes stratégies de projet en fonction de leurs exigences fonctionnelles et cosmétiques. Vous ne pouvez pas appliquer le même projet de règles à un support interne caché comme vous le feriez pour un produit de consommation très visible.

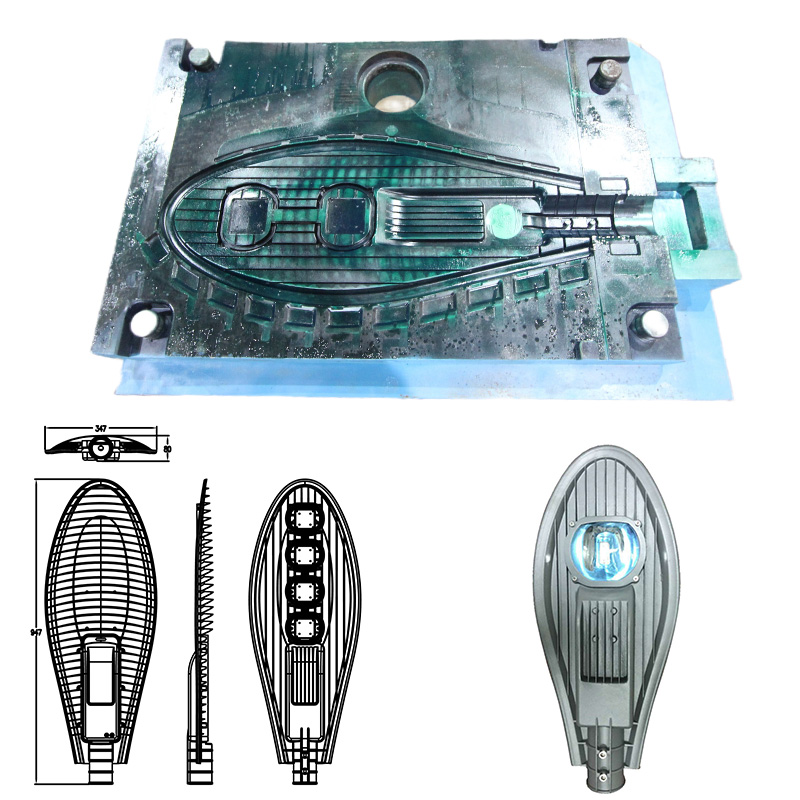

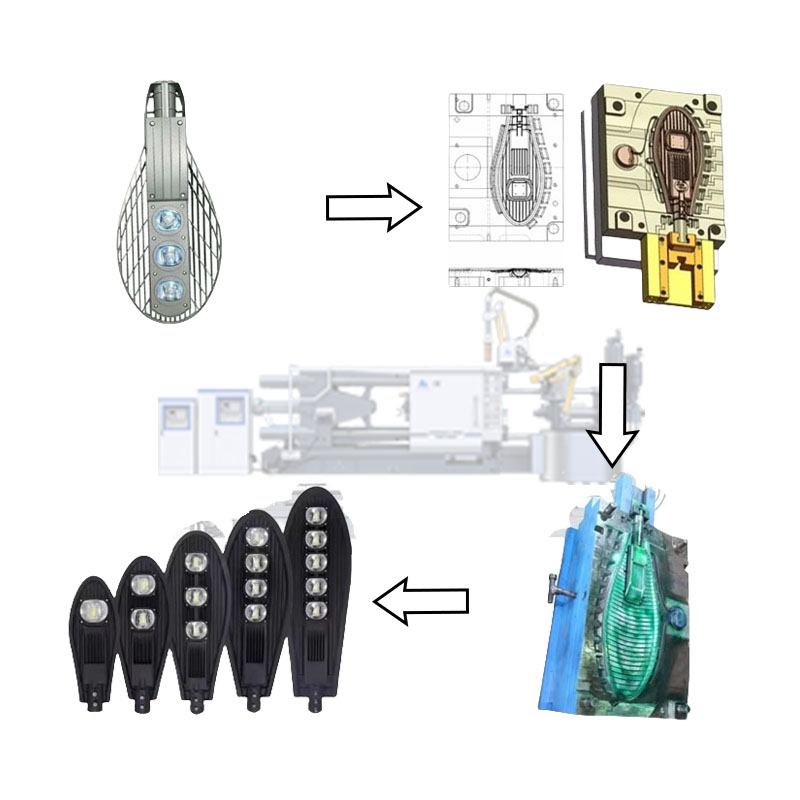

Lors de la conception d'un moule de moulage sous pression pour lampadaire en aluminium , les boîtiers et dissipateurs thermiques complexes présentent des défis uniques. Des ailettes de refroidissement profondes et fines nécessitent des angles de dépouille plus élevés, dépassant souvent 2° ou 3°, pour éviter que les ailettes ne se brisent à l'intérieur de l'outil lors de l'éjection. Le projet doit soigneusement équilibrer les besoins de dissipation thermique du produit final avec les exigences de démoulage structurel du moule. Si les ailettes sont trop tirées, elles deviennent trop épaisses à la base, emprisonnant la chaleur et provoquant de la porosité. S’ils manquent de draft, ils restent dans le dé.

Les biens de consommation à grand volume présentent un ensemble de priorités différent. La conception d'un moule de moulage sous pression pour batterie de cuisine en aluminium nécessite une attention particulière à la façon dont les angles de dépouille interagissent avec les finitions de surface cosmétiques. Les surfaces texturées nécessitent 1° à 1,5° de dépouille supplémentaire par 0,025 mm de profondeur de texture. Cela empêche l'aluminium abrasif de traîner sur l'acier et de gâcher l'aspect cosmétique final avant l'application des revêtements antiadhésifs.

Les composants automobiles, tels que les carters de transmission, nécessitent une approche hybride. Ces pièces comportent souvent des cavités internes profondes pour les engrenages et les arbres, ainsi que des brides de montage externes. Les cavités internes nécessitent une forte traction pour se libérer des noyaux en acier massifs, mais les brides de montage nécessitent souvent un usinage secondaire pour obtenir une planéité et une perpendiculaire parfaites. Dans ces cas-là, une dépouille est ajoutée pour fournir un matériau supplémentaire (surépaisseur d"usinage) qui est ensuite fraisé.

Les équipements de télécommunications, comme les boîtiers des stations de base 5G, dépendent fortement du tirage pour gérer le poids et les performances thermiques. Ces pièces massives comportent des centaines d"ailettes de refroidissement et de bossages de montage. Ne pas appliquer une dépouille appropriée, même à un seul bossage, peut provoquer une déformation de l"ensemble du moulage lors de l"éjection, rendant la pièce inutile. Les ingénieurs en outillage passent des semaines à optimiser la dépouille de ces modèles afin de garantir une force d"éjection équilibrée sur toute la surface.

Évaluation de la conception d"outillage : des fonctionnalités aux résultats

Un tirage approprié élimine directement les marques de traînée et les éraflures. Ceci est particulièrement critique au niveau de la porte, où la vitesse du métal en fusion et la charge thermique sont à leur plus haut niveau. La zone de porte subit l’usure la plus sévère de toute la matrice. Si une perpendiculaire stricte est requise près de la porte, les ingénieurs doivent concevoir l"ébauche en fonction des éléments qui seront usinés CNC après la coulée.

Le tirant d"eau seul est insuffisant sans filets internes appropriés. Des angles droits nets combinés à un dépouille minimal créent de graves concentrations de contraintes. Ces concentrations entraînent des fissures dans les pièces et des dommages physiques au moule lors de l"éjection. Des rayons généreux répartissent les forces d"éjection uniformément sur toute la géométrie de la pièce, permettant à la dépouille de faire son travail et de briser la friction.

Les angles de dépouille optimaux sont directement corrélés à une fatigue thermique réduite et à une usure mécanique réduite du moule. En réduisant la force d"éjection requise, un tirage approprié prolonge la durée de vie des broches d"éjection, des broches centrales et de la base de matrice elle-même. Un outil conçu avec une dépouille généreuse permettra d"exécuter des centaines de milliers de prises de vue avec un minimum de maintenance, réduisant ainsi les temps d"arrêt de production globaux et le coût par pièce.

Les exigences en matière de finition de surface dictent fortement les tolérances de dépouille. Si une pièce nécessite un polissage très brillant ou une texture spécifique de revêtement en poudre, toute marque de traînée causée par une dépouille insuffisante se traduira par la finition finale. Le coût du polissage manuel des traces de traînée sur les pièces moulées brutes détruit les marges bénéficiaires. L’ajout de 0,5° supplémentaire de tirage élimine entièrement ce travail secondaire.

Vous devez également évaluer la manière dont la dépouille affecte le poids de la pièce finale. Dans les applications aérospatiales ou automobiles où la légèreté est essentielle, un tirage excessif ajoute une masse inutile au composant. Les ingénieurs doivent calculer le tirage minimum exact requis pour un dégagement propre sans ajouter d’excès d’aluminium aux murs. Cela nécessite un flux de moule et une analyse thermique précis.

Risques de mise en œuvre et stratégies d’atténuation

Ne pas optimiser les angles de dépouille introduit des risques de fabrication importants qui entraîneront un arrêt de la production et nécessiteront des modifications coûteuses des outils.

• Risque : échecs d’éjection et distorsion des pièces. Exigez une analyse du flux de moule et de la solidification thermique pendant l’étape DFM. Cela identifie les points chauds où la pièce peut serrer le moule plus fermement que prévu, ce qui vous permet d'augmenter la dépouille dans ces zones spécifiques avant de couper l'acier.

• Risque : Fluage de tolérance dimensionnelle. Établissez des structures de référence claires sur vos dessins. Étant donné que la dépouille modifie la dimension d'une entité de haut en bas, spécifiez explicitement si les dimensions critiques s'appliquent à la racine, à la pointe ou à la moyenne de l'entité dépouillé.

• Risque : désalignement entre les capacités de conception et de fabrication. Exiger des partenaires d'outillage qu'ils fournissent un rapport DFM complet détaillant chaque écart d'angle de dépouille proposé par rapport au modèle CAO d'origine. Examinez et approuvez ces modifications avant d’autoriser la fabrication de l’outil.

• Risque : Rupture de l'axe central. Pour les trous profonds et étroits, spécifiez un minimum de dépouille de 2° et assurez-vous que l'outilleur utilise des broches à âme de haute dureté avec des canaux de refroidissement appropriés pour empêcher l'aluminium de se souder à la broche.

• Risque : Défauts esthétiques sur les surfaces texturées. Calculez toujours le brouillon requis en fonction de la légende de profondeur de texture spécifique. Ne vous fiez pas aux angles de dépouille standard si vous appliquez une finition au jet de sable ou en pointillés épais sur la cavité.

Conclusion

L"intégration d"un angle de dépouille standard de 1° à 2° est une exigence non négociable pour un moulage sous pression d"aluminium fiable et rentable. S"écarter de ces lignes de base nécessite une justification spécifique, des techniques d"outillage avancées et une volonté d"accepter des coûts de maintenance plus élevés. Lors de l"évaluation d"un partenaire de moulage sous pression, donnez la priorité aux fabricants qui s"opposent aux conceptions sans dépouille et fournissez des commentaires DFM détaillés, caractéristique par fonctionnalité, concernant les stratégies de dépouille, de congés et d"éjection.

1. Auditez vos modèles CAO actuels pour garantir la conformité aux lignes de base d’angle de dépouille standard dans toutes les fonctionnalités internes et externes.

2. Identifiez les surfaces essentielles au fonctionnement qui nécessitent une perpendiculaire stricte et ajoutez des surépaisseurs d"usinage pour tenir compte de la dépouille nécessaire.

3. Soumettez vos modèles révisés à votre partenaire d"outillage pour une évaluation formelle de la température et du débit afin d"identifier les points chauds d"éjection potentiels.

4. Établissez des structures de référence claires sur vos dessins techniques pour tenir compte des changements dimensionnels causés par les angles de dépouille appliqués.

FAQ

Q : Quel est l’angle de dépouille minimum pour un moule de moulage sous pression en aluminium ?

R : Bien que 0,5° puisse parfois être utilisé pour des cavités externes très peu profondes, la norme industrielle de sécurité pour la plupart des applications de moulage sous pression d"aluminium se situe entre 1° et 2°. Cette base s"adapte à la nature abrasive de l"aluminium et garantit une éjection constante et propre sans endommager l"outillage.

Q : Pourquoi les noyaux internes nécessitent-ils plus de tirage que les cavités externes ?

R : À mesure que l’aluminium fondu refroidit, il rétrécit naturellement. Il se rétracte des parois externes de la cavité, réduisant ainsi la friction. Cependant, il se rétrécit étroitement sur les noyaux internes. Cette action de préhension nécessite un angle de dépouille plus grand (généralement 1,5° à 2°) pour briser la friction et permettre à la pièce de s"éjecter sans grippage.

Q : Comment le dépouille dans un moule de moulage sous pression en aluminium se compare-t-il au sable ou au moulage de précision ?

R : Le moulage sous pression utilise des moules en acier de précision, permettant un contrôle d"ébauche plus strict (souvent de 1° à 2°) par rapport au moulage au sable ou à la cire perdue, qui nécessitent généralement 1,5° à 3° ou plus. Cependant, une dépouille insuffisante dans le moulage sous pression entraîne des risques plus élevés de grippage du métal et d"usure sévère des outils en raison de l"environnement haute pression.

Q : Comment la texture de la surface affecte-t-elle l"angle de dépouille requis ?

R : Les surfaces texturées augmentent la friction lors de l’éjection. La règle générale est d"ajouter 1° à 1,5° de dépouille pour chaque 0,001 pouce (0,025 mm) de profondeur de texture. Cela empêche l"aluminium de glisser contre la texture et de gâcher la finition cosmétique.

Q : Pouvez-vous faire de l"aluminium moulé sous pression avec une dépouille de zéro degré ?

R : Bien que techniquement possible pour des éléments extrêmement peu profonds, un tirant d"eau de zéro degré est fortement déconseillé dans la réalité commerciale. Cela provoque une usure importante de l"outillage, augmente le risque de grippage, ralentit les temps de cycle et nécessite presque toujours un usinage secondaire pour atteindre les dimensions finales.

Q : Pourquoi les éraflures des portes sont-elles courantes et comment les courants d"air les résolvent-ils ?

R : La grille subit la vitesse de fusion du métal et la charge thermique les plus élevées, augmentant ainsi l"adhérence métal-moule. Des angles de dépouille appropriés dans ces zones à grande vitesse brisent instantanément le vide lors de l"éjection, empêchant l"aluminium de glisser et d"érafler contre l"acier.

Q : Que se passe-t-il si l"angle de dépouille est trop petit ?

R : Une ébauche insuffisante entraîne une cascade de problèmes de fabrication. Les symptômes comprennent un grippage sévère, des marques de traînée sur la surface de la pièce, des broches d"éjection pliées ou cassées, des pièces déformées lors de l"éjection et une usure prématurée de la cavité du moule.
