Que faut-il contrôler pendant la fusion des alliages de magnésium ?

Le magnésium offre un rapport résistance/poids inégalé pour les composants légers, mais cet avantage métallurgique s"accompagne d"une réactivité extrême à des températures élevées. Le processus de fusion présente de graves risques opérationnels. Une mauvaise manipulation entraîne des incendies catastrophiques dans les fonderies, des taux de rebuts massifs dus aux inclusions d"oxyde et une dégradation des propriétés mécaniques des pièces moulées finales. Une production réussie nécessite de dépasser les méthodes de chauffage de base. Vous devez mettre en œuvre des systèmes rigides et vérifiables pour la régulation de la température, la protection atmosphérique et la prévention de la contamination. Nous détaillerons les paramètres exacts requis pour stabiliser la fonte, prévenir l’oxydation et maintenir un environnement de fonderie sûr.

• Une régulation précise de la température de l’alliage de magnésium est nécessaire non seulement pour la fluidité, mais aussi pour éviter de franchir le seuil critique d’inflammation.
• Un contrôle efficace de l’atmosphère du four utilisant des gaz de couverture modernes à faible PRG constitue la principale défense contre une oxydation et une combustion rapides.
• La sélection des matériaux du creuset et les protocoles stricts d’élimination de l’humidité sont des éléments non négociables du contrôle de sécurité du moulage.
• Équilibrer la fusion avec flux et la fusion sans flux nécessite d'évaluer les compromis entre les risques d'inclusion, la longévité de l'équipement et les coûts opérationnels.
• Le contrôle des paramètres de fusion préserve directement les propriétés de l'alliage à température élevée, telles que la résistance à la traction et au fluage, dans les composants coulés finaux. Rapport de boulochage

Les réalités métallurgiques de la fusion des alliages de magnésium (cadrage du problème)

Haute réactivité et mécanisme d"oxydation

Le magnésium fondu reste thermodynamiquement instable lorsqu"il est exposé à l"oxygène et à l"azote. Aux températures de coulée, le métal réagit rapidement avec l"air ambiant, formant de l"oxyde de magnésium (MgO) et du nitrure de magnésium. Le rapport Pilling-Bedworth de l"oxyde de magnésium tombe en dessous de 1. Cela signifie que la couche d"oxyde résultante est poreuse et non protectrice. Il ne peut pas protéger le métal liquide sous-jacent d’une exposition supplémentaire à l’atmosphère. Si elle n’est pas contrôlée, une oxydation continue se produit rapidement. La cinétique d’oxydation suit un taux linéaire plutôt que parabolique, ce qui signifie que la dégradation ne ralentit pas avec le temps. Les turbulences physiques lors du versement, de l"agitation ou du pompage rompent toute peau d"oxyde de surface semi-stable. Cela expose du métal frais à l’atmosphère, accélérant le processus de dégradation et générant d’énormes quantités de scories.

Les opérateurs de fonderie doivent comprendre que la gestion de cette oxydation n’est pas une tâche secondaire ; c’est le principal obstacle opérationnel. Chaque fois que la surface de fusion est perturbée, vous perdez du rendement et augmentez le risque d'événement thermique. La mise en œuvre de protocoles stricts de prévention de l’oxydation a un impact direct sur les résultats en réduisant les pertes de matière fondue et en minimisant le travail requis pour l’écrémage des scories.

Seuils d"inflammation, risques de combustion et paramètres du processus de coulée

Il existe une relation directe entre la pression de vapeur, la température et l’auto-inflammation dans la fusion des alliages de magnésium . À mesure que la température de fusion augmente, la pression de vapeur du magnésium augmente de façon exponentielle. Lorsque cette vapeur se mélange à l’oxygène, une auto-inflammation peut se produire sans étincelle externe. Les paramètres du processus de coulée influencent fortement ce début d’inflammation. Des temps de maintien prolongés de la matière fondue, un cisaillement agressif et des vitesses de pompe élevées augmentent les turbulences de surface. Cette turbulence brise les films protecteurs et expose la matière fondue à l'air.

1. Surveillez en permanence la surface de fusion pour détecter des « étincelles » localisées ou des points lumineux blancs, qui indiquent des événements de micro-inflammation.
2. Réduisez le régime de la pompe de transfert pendant le remplissage initial afin de minimiser les perturbations de la surface.
3. Limiter les temps de maintien à des températures surchauffées ; baissez le four à une température de ralenti inférieure si la production s'arrête pendant plus de 30 minutes.
4. Assurez-vous que le tube de dosage reste immergé sous la surface de fusion pour éviter l’entraînement de l’air pendant le transfert de métal.

Les critères de réussite de base pour une opération de fusion sont stricts. Vous devez obtenir une fluidité de coulée optimale tout en maintenant un tampon thermique distinct en dessous de la température d"auto-inflammation de l"alliage. Augmenter la température trop haut pour compenser une mauvaise conception du moule ou des temps de transfert lents est une pratique dangereuse qui conduit inévitablement à des incendies et à une dégradation de la qualité du métal.

Paramètres de contrôle de la température de l"alliage de magnésium (dimensions d"évaluation)

Points de fusion de référence : magnésium pur par rapport aux alliages standard

La compréhension des points de consigne thermiques spécifiques dicte la stabilité opérationnelle. Le magnésium pur fond à 650°C. Les alliages courants de moulage sous pression fondent à des températures plus basses en raison de leur composition. Les éléments d"alliage comme l"aluminium, le zinc et le manganèse modifient les températures de liquidus et de solidus. Ces éléments dictent les points de consigne thermiques spécifiques requis pour une coulée réussie. Les facteurs thermodynamiques jouent ici un rôle majeur. L"énergie aux limites des grains et les éléments mineurs affectent le comportement de fusion local. Ils pilotent également l’évolution microstructurale lors de la solidification.

Les opérateurs doivent calibrer les contrôleurs du four spécifiquement pour l’alliage utilisé. Faire fonctionner l’AZ91D à des températures destinées au magnésium pur gaspille de l’énergie, accélère l’oxydation et augmente la collecte du fer du creuset. Vous devez établir des procédures opérationnelles standard strictes pour les points de consigne de température, basées sur la chimie exacte de l’alliage fournie par le fournisseur de lingots.

Optimisation de la température de surchauffe et de coulée

La surchauffe fournit l’énergie thermique nécessaire au raffinement du grain et à une fluidité adéquate. Les fonderies chauffent généralement le métal de 50 °C à 150 °C au-dessus de la température du liquidus. Des températures plus élevées améliorent le remplissage des moules pour les géométries complexes à parois minces. Cependant, ils augmentent de façon exponentielle les taux d’oxydation et la consommation d’énergie. Vous devez évaluer soigneusement ces compromis à la fonderie.

Il existe un lien métallurgique étroit entre l’historique des températures de fusion et la qualité finale de la pièce. Le contrôle de la température de l’alliage de magnésium impacte directement la structure des grains. Il préserve les propriétés à température élevée, telles que la résistance à la traction et au fluage, dans le composant solidifié. Si vous versez trop froid, vous risquez des arrêts à froid et des erreurs de distribution. Si vous versez trop chaud, vous risquez une forte oxydation, une porosité gazeuse et une structure à gros grains qui fragilise la pièce finale.

Surveillance thermique et infrastructure de capteurs

Des données de température fiables nécessitent une infrastructure de capteurs robuste. Les fonderies doivent installer des thermocouples redondants et calibrés de type K ou de type N. Les stratégies de placement des capteurs dictent la précision de vos lectures. Vous devez détecter les gradients thermiques à l"intérieur du creuset. Placer des capteurs à plusieurs profondeurs évite une surchauffe localisée à proximité des éléments chauffants du four.

1. Installez un thermocouple de contrôle primaire à l'intérieur d'une gaine de protection directement dans la masse fondue, positionnée à la profondeur de l'entrée de la pompe doseuse.
2. Installez un thermocouple de surchauffe secondaire près de la paroi du creuset pour détecter les points chauds localisés des éléments chauffants.
3. Étalonnez tous les thermocouples mensuellement à l’aide d’un calibrateur à bloc sec certifié.
4. Remplacez immédiatement les gaines des thermocouples si vous détectez des signes de fissuration ou de tartre important, car une gaine brisée détruira le capteur et fournira des lectures faussement basses.

Une surveillance thermique précise garantit que la matière fondue reste dans la fenêtre de fonctionnement sûre, évitant ainsi les pics soudains de pression de vapeur. S"appuyer sur un seul capteur non calibré est une voie garantie vers une qualité de métal incohérente et un emballement thermique potentiel.

Contrôle de l"atmosphère du four et prévention de l"oxydation (solutions et approches)

L’évolution des gaz de couverture de protection

Historiquement, les fonderies comptaient largement sur le SF6 (hexafluorure de soufre) pour protéger le magnésium fondu. Les organismes de réglementation s"efforcent désormais d"éliminer le SF6 en raison de son énorme potentiel de réchauffement climatique (PRG), qui est plus de 22 000 fois supérieur à celui du CO2. Des alternatives modernes sont nécessaires pour assurer la conformité et la durabilité. Le SO2 est efficace mais hautement toxique et corrosif pour les équipements de fonderie. Le HFC-134a et le Novec 612 (cétones fluorées) représentent les normes actuelles de l"industrie. Ces gaz réagissent avec la surface fondue pour former une fine couche de passivation protectrice. Ce film mélangé de fluorure ou d’oxyde empêche physiquement le contact avec l’air.

La transition vers des gaz à faible PRG nécessite la mise à niveau de votre infrastructure de livraison de gaz. Vous ne pouvez pas simplement échanger les cylindres. Les exigences de concentration et la dynamique du flux diffèrent considérablement entre le SF6 et le Novec 612. Une mise en œuvre appropriée de ces gaz modernes garantit un contrôle efficace de l'atmosphère du four tout en maintenant l'installation conforme aux réglementations environnementales.

Systèmes de fusion à base de flux ou sans flux

La fusion par flux traditionnelle utilise des sels de chlorure et de fluorure pour créer une barrière physique contre les liquides sur la matière fondue. Les systèmes sans flux reposent entièrement sur la protection contre les gaz. Les flux restent rentables pour le recyclage des déchets et le traitement des scories lourdes. Cependant, ils introduisent de graves risques d’inclusions de flux corrosifs dans la coulée finale. Si le flux reste emprisonné dans le métal, la pièce moulée se corrodera rapidement de l’intérieur vers l’extérieur.

Les systèmes sans flux nécessitent un capital initial plus élevé pour les panneaux de mélange de gaz automatisés et les architectures de fours scellés. Malgré le coût initial, la fusion sans flux produit un métal nettement plus propre et prolonge la longévité des équipements en réduisant l"usure corrosive des creusets, des pompes et des revêtements des fours. Pour le moulage sous pression de haute qualité, la fusion sans flux est la seule voie viable pour obtenir des propriétés mécaniques constantes.

Mélange de gaz et gestion du débit

Un bon mélange de gaz dicte le succès du film protecteur. Les gaz de protection actifs doivent être mélangés à des gaz vecteurs comme l"air sec, le N2 ou le CO2. Le calcul et le contrôle des débits nécessitent de la précision. Le débit doit être suffisant pour maintenir le film protecteur sur toute la surface du bain. Cependant, des débits excessifs provoquent des turbulences en surface qui brisent le film délicat et gaspillent du gaz coûteux.

1. Utiliser des contrôleurs de débit massique (MFC) automatisés pour réguler le rapport exact entre le gaz actif et le gaz vecteur.
2. Réglez le débit total en fonction de la surface de la fonte, en ciblant généralement 1 à 3 litres par minute par mètre carré de métal exposé.
3. Concevez l'anneau de distribution de gaz à l'intérieur du four pour qu'il génère un flux laminaire sur la surface de fusion, évitant ainsi tout impact direct provoquant des ondulations.
4. Mettez en œuvre des ajustements automatiques du débit qui augmentent le débit de gaz lorsque le couvercle du four s'ouvre et réduisent le débit pendant le maintien en régime permanent.

Les rotamètres manuels ne suffisent pas pour la fusion moderne du magnésium. Vous avez besoin d"un contrôle numérique et d"un enregistrement des données pour prouver que l"atmosphère est restée stable tout au long du cycle de production.

Équipement, creuset et contrôle de la contamination (évolutivité et compromis)

Sélection des matériaux du creuset et collecte du fer

La sélection des matériaux du creuset a un impact direct sur la pureté du métal. Les fonderies évaluent les creusets en acier à faible teneur en carbone, en acier inoxydable et à revêtement réfractaire. Les creusets en acier présentent un risque important de contamination par le fer, appelé ramassage du fer. Le fer dégrade gravement la résistance à la corrosion des alliages de magnésium. Lorsque les niveaux de fer dépassent la limite de tolérance (souvent aussi basse que 0,004 % pour les alliages de haute pureté), le taux de corrosion des pièces moulées augmente considérablement.

Les stratégies d’atténuation nécessitent une discipline opérationnelle stricte. Vous devez mettre en œuvre le revêtement du creuset à l’aide de lavages ou de revêtements spécialisés. Effectuer régulièrement des inspections d"épaisseur par ultrasons pour surveiller la dégradation des parois du creuset. Appliquez des limites de température strictes, car la solubilité du fer dans le magnésium fondu augmente rapidement au-dessus de 700°C. Ne laissez jamais un creuset en acier à faible teneur en carbone à des températures surchauffées plus longtemps que nécessaire.

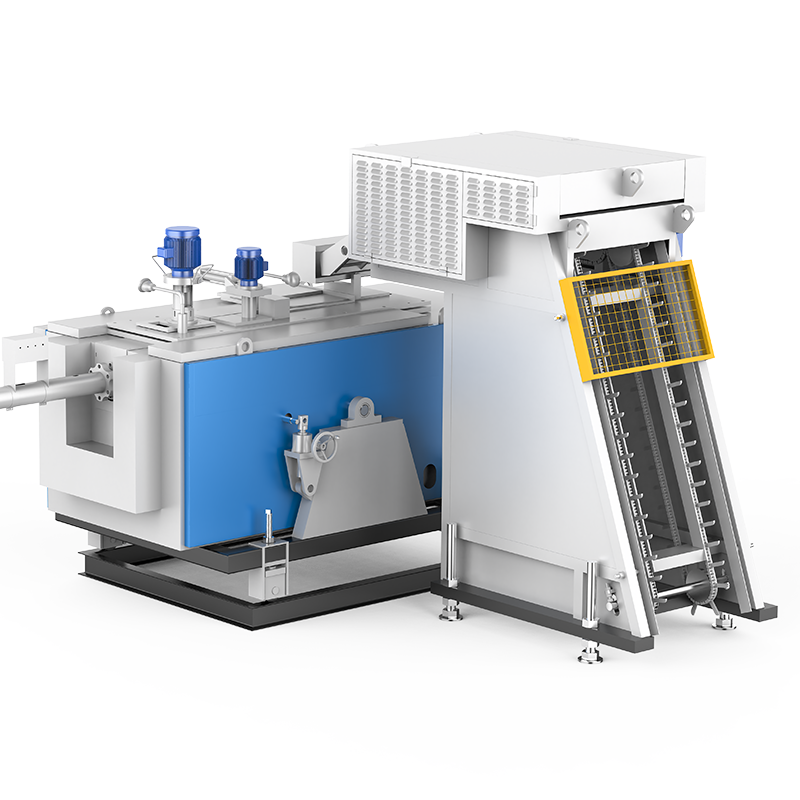

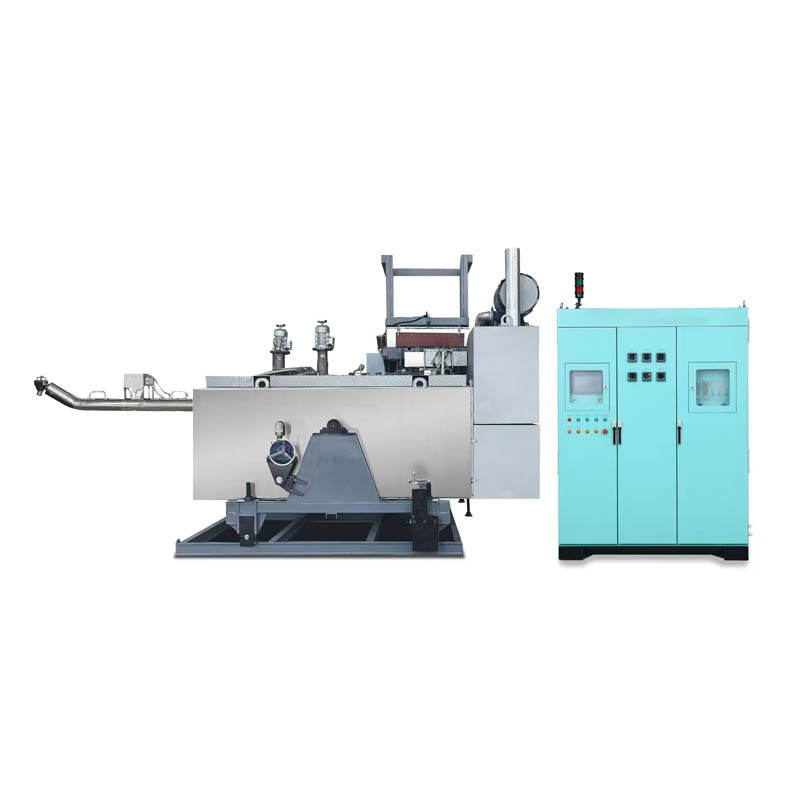

Architecture du four : électrique ou au gaz

Les fours à résistance électrique offrent un contrôle précis de la température et un risque moindre de surchauffe localisée. Ils répartissent la chaleur uniformément sur la paroi du creuset, minimisant ainsi les points chauds. Les fours à gaz offrent une efficacité énergétique plus élevée et des taux de fusion plus rapides, mais nécessitent une gestion minutieuse des brûleurs. Un mauvais réglage du brûleur crée des points chauds intenses sur la paroi du creuset, accélérant la collecte localisée du fer et augmentant le risque de défaillance du creuset.

La distribution de chaleur doit être gérée différemment selon l’échelle. Les configurations à l’échelle du laboratoire ont une dynamique thermique différente de celle des grands fours de fusion industriels. Dans les grands systèmes alimentés au gaz, vous devez utiliser plusieurs brûleurs tangentiels pour créer un motif de chaleur tourbillonnant autour du creuset, plutôt que de projeter une seule flamme directement contre l"acier. Une architecture appropriée empêche l"auto-inflammation localisée et prolonge la durée de vie du creuset.

Gestion des boues et des scories

Les boues intermétalliques, telles que les composés Al-Mn-Fe, se déposent au fond du creuset car elles sont plus denses que le magnésium fondu. Les scories d"oxyde s"accumulent à la surface. Vous devez exécuter des procédures strictes pour éliminer ces sous-produits en toute sécurité. Une vidange régulière évite la perte de volume dans le creuset et maintient l"efficacité thermique.

1. Planifier les opérations de vidange à la fin de la semaine de production lorsque le niveau de fonte est faible.
2. Utilisez des louches à boues préchauffées et perforées pour récupérer les intermétalliques lourds du fond du creuset.
3. Laissez le magnésium liquide s'écouler dans la fonte avant d'éliminer complètement les boues.
4. Stocker les boues et les scories retirées dans des conteneurs en acier secs et scellés, à l'écart de la zone de production principale afin d'éviter les incendies secondaires.

Des techniques appropriées d’écrémage des scories minimisent la perturbation de la couche de gaz de protection. Écumez seulement lorsque cela est nécessaire et utilisez des mouvements doux et délibérés pour tirer les scories vers le bord du creuset sans baratter le métal propre sous-jacent.

Contrôle de la sécurité du moulage et atténuation des risques (risques de mise en œuvre)

Élimination absolue de l"humidité

L'humidité agit comme le principal catalyseur des explosions d'hydrogène dans une fonderie. Lorsque le magnésium fondu entre en contact avec l’eau, il élimine l’oxygène et libère de l’hydrogène gazeux explosif. L'élimination absolue de l'humidité est obligatoire pour le contrôle du magnésium fondu . Une seule goutte de sueur ou de condensation sur un lingot peut provoquer une explosion mortelle de vapeur et d'hydrogène.

Vous devez mettre en œuvre des protocoles de préchauffage stricts. Tous les lingots, ferrailles, écumoires, poches et thermocouples doivent être préchauffés à un minimum de 150°C à 200°C avant de toucher la masse fondue. Cela élimine toute condensation résiduelle. Stockez tous les matériaux de charge à l’intérieur dans un environnement climatisé. N’introduisez jamais de déchets froids ou humides dans un bain liquide.

Protocoles de manipulation et de transfert sécurisés

Le transfert de magnésium fondu nécessite un équipement spécialisé. La coulée manuelle expose le métal à l"air et augmente le risque pour l"opérateur. Les pompes de transfert et les poches automatisées doivent répondre à des exigences mécaniques strictes. L’objectif est de minimiser les turbulences et de limiter l’exposition à l’air ambiant lors de la coulée.

Les systèmes de transfert fermés ou les systèmes de lavage avec protection localisée contre les gaz constituent la méthode la plus sûre et la plus propre pour déplacer le métal du four de fusion au four de maintien. Assurez-vous que tous les tuyaux de transfert sont préchauffés pour empêcher le métal de geler et de bloquer la conduite. Inspectez quotidiennement les roues et les arbres de la pompe pour détecter tout signe d’érosion ou d’accumulation.

Intervention d"urgence et suppression des incendies

Les méthodes standard d’extinction d’incendie sont mortelles dans une fonderie de magnésium. Vous devez imposer une interdiction absolue de l’eau, du CO2 et des halons. Ces agents réagissent violemment en brûlant du magnésium, accélérant l'incendie et provoquant des explosions massives. Le contrôle de sécurité du moulage nécessite des agents extincteurs approuvés de classe D.

Les poudres exclusives à base de sel, le sable sec et les tournures de fonte sont efficaces pour étouffer les incendies de magnésium. Les procédures de confinement doivent être clairement définies et pratiquées régulièrement. Les opérateurs doivent savoir comment isoler la source de combustible, fermer les conduites de gaz et appliquer doucement l"agent de classe D pour étouffer le feu sans disperser le métal en feu. Gardez les extincteurs de classe D à moins de 10 pieds de chaque four de fusion et de maintien.

Conclusion

1. Vérifiez votre inventaire actuel de creusets à l'aide de jauges d'épaisseur à ultrasons pour identifier les parois minces et éviter les fuites catastrophiques.
2. Améliorez vos panneaux de mélange de gaz en contrôleurs de débit massique automatisés pour garantir une distribution précise de gaz de couverture à faible PRG.
3. Installez des thermocouples redondants et calibrés dans tous les fours de fusion et de maintien pour éliminer le risque d'emballement thermique non détecté.
4. Exigez un protocole strict de préchauffage minimum de 150 °C pour tous les outils, lingots et déchets avant qu'ils n'entrent dans la zone de fusion.
5. Organiser une formation pratique trimestrielle pour tout le personnel de la fonderie sur le déploiement approprié des agents d'extinction d'incendie de classe D.

FAQ

Q : Quelle est la température idéale de l’alliage de magnésium pour le moulage sous pression ?

R : La température idéale varie généralement de 640°C à 680°C, selon l"alliage spécifique comme l"AZ91D. Cette gamme offre l’équilibre nécessaire entre l’obtention d’une fluidité optimale de remplissage du moule et la minimisation du risque d’oxydation rapide et d’inflammation des vapeurs.

Q : Comment le contrôle de l’atmosphère du four empêche-t-il la combustion du magnésium ?

R : Des mélanges de gaz spécifiques, tels que le HFC-134a ou le Novec 612 mélangés à de l"air sec, réagissent avec la surface fondue. Ils forment un film protecteur dense et continu de fluorure ou d’oxyde. Cette couche de passivation bloque physiquement l’accès à l’oxygène, empêchant ainsi la combustion.

Q : Pourquoi l’humidité est-elle si dangereuse dans le contrôle du magnésium fondu ?

R : Le magnésium fondu réagit violemment avec l’eau. Il élimine l’oxygène de la molécule d’eau, libérant de l’hydrogène gazeux hautement explosif. Cette réaction chimique provoque une expansion rapide et des éclaboussures dangereuses de métal liquide sur le sol de la fonderie.

Q : Quelles sont les meilleures méthodes de prévention de l’oxydation sans utiliser de SF6 ?

R : Les alternatives standard de l"industrie incluent le SO2, le HFC-134a et le Novec 612. Bien que le SO2 soit efficace, il est toxique et corrosif. Le HFC-134a et le Novec 612 offrent une excellente protection avec un potentiel de réchauffement climatique nettement inférieur, ce qui en fait les choix modernes préférés.

Q : Comment éviter la contamination par le fer pendant la fusion de l’alliage de magnésium ?

R : Empêchez le ramassage du fer en utilisant des revêtements ou des revêtements de creuset spécialisés. Appliquer des plafonds de température stricts pour réduire la solubilité du fer dans la masse fondue. De plus, utilisez des outils non ferreux ou correctement revêtus pour écumer et remuer, le cas échéant.

Q : Quels sont les principaux éléments du contrôle de sécurité de la coulée dans une fonderie de magnésium ?

R : Les composants de base incluent le préchauffage obligatoire de tous les matériaux de charge et outils pour éliminer l"humidité. Les installations doivent également disposer d"agents d"extinction d"incendie de classe D facilement disponibles et appliquer des exigences strictes en matière d"équipement de protection individuelle pour tous les opérateurs.

Q : Comment le contrôle de la température de fusion affecte-t-il les propriétés mécaniques finales des alliages de magnésium à des températures élevées ?

R : Le contrôle des taux de surchauffe et de solidification empêche le grossissement des grains et la ségrégation intermétallique. Une microstructure raffinée préserve la résistance à la traction et au fluage à haute température de l"alliage, garantissant ainsi que le composant final fonctionne de manière fiable sous contrainte thermique.
