Qu'est-ce qui détermine la vitesse de cycle dans une machine de moulage sous pression de zinc ?

Dans la fabrication de gros volumes, la durée du cycle dicte le coût unitaire, la viabilité de la production et l’efficacité globale de l’équipement. Les évaluateurs simplifient souvent à l’excès la vitesse des cycles en examinant uniquement les temps de cycle à sec. Ils ignorent les variables thermiques, mécaniques et géométriques qui provoquent des goulots d'étranglement de production réels et gonflent les coûts de temps machine. Nous devons établir un cadre pour évaluer les composants mécaniques spécifiques, les systèmes de gestion thermique et les compromis opérationnels qui déterminent la véritable vitesse de cycle d'une machine de moulage sous pression de zinc . Cette approche permet des calculs précis de retour sur investissement, une réduction ciblée des coûts et une présélection efficace des fournisseurs. En éliminant les contraintes liées à la mécanique d’injection, à l’infrastructure de refroidissement et à la géométrie des pièces, les fabricants peuvent optimiser leurs processus. Vous apprendrez à identifier les retards de cycle cachés, à équilibrer la vitesse et les coûts de maintenance et à configurer votre équipement pour un rendement durable maximal.

• La phase d"injection est le déterminant mécanique le plus critique de la vitesse du cycle, nécessitant une synchronisation précise des performances de l"accumulateur, de la vitesse du piston et de la pression.

• La gestion thermique, en particulier l"infrastructure de refroidissement des matrices et le temps de pulvérisation de lubrification, représente souvent le principal goulot d"étranglement pour atteindre les vitesses de cycle maximales théoriques.

• La géométrie des pièces et la complexité de l"éjection limitent directement les temps de cycle ; les moules multi-empreintes ou à noyau complexe nécessitent des éjections plus lentes et contrôlées pour éviter la déformation des pièces.

• La maximisation de la vitesse de cycle introduit des compromis stricts avec la maintenance de la machine, en accélérant en particulier l"usure des consommables de la chambre chaude tels que les cols de cygne et les bagues.

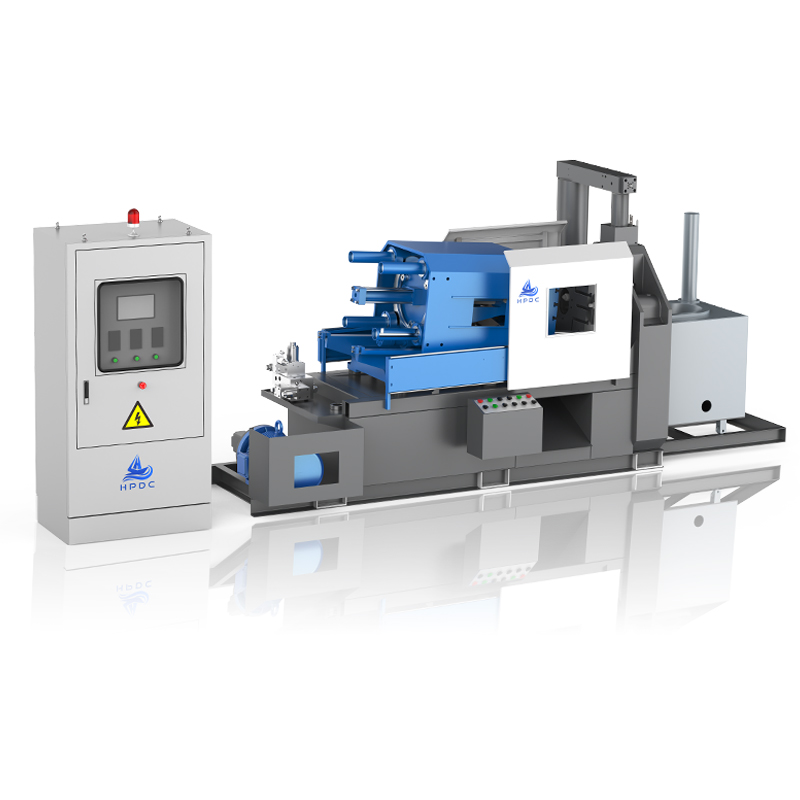

La mécanique du temps de cycle dans une machine de moulage sous pression de zinc

La durée du cycle de moulage sous pression est le temps exact écoulé entre le début d’un cycle d’injection et le lancement du suivant. Cette mesure sert de mesure de base pour tous les efforts d’optimisation des processus dans l’atelier. Le suivi de cette durée révèle avec précision où se cachent les retards mécaniques ou les inefficacités thermiques. Vous ne pouvez pas améliorer ce que vous ne mesurez pas avec précision. Les opérateurs doivent regarder au-delà de la vitesse théorique du cycle de séchage imprimée sur une brochure de la machine et mesurer les performances réelles au niveau du sol sous charge thermique.

Un seul cycle se décompose en une séquence chronologique stricte. Comprendre ces phases permet aux ingénieurs de procédés de cibler des domaines spécifiques pour réduire le temps :

1. Fermeture des matrices et construction du tonnage : Le plateau mobile avance pour rencontrer le plateau fixe. La machine engage son mécanisme de verrouillage pour générer la force de serrage requise, empêchant ainsi la matrice de s'ouvrir pendant l'injection.

2. Injection (temps de remplissage) : le piston descend dans le col de cygne, forçant le zinc fondu à travers la buse, la carotte, les canaux et les portes dans la cavité de la filière. Cette phase se déroule en millisecondes.

3. Refroidissement et solidification : Le métal en fusion transfère sa chaleur dans l'acier de la matrice. L'eau ou l'huile circulant dans les canaux de refroidissement internes extrait cette chaleur jusqu'à ce que la pièce devienne suffisamment rigide pour être éjectée.

4. Ouverture de la matrice :  le mécanisme de serrage se libère et le plateau mobile se rétracte. La pièce se rétracte sur la moitié mobile de la matrice (la moitié éjecteur) en refroidissant.

5. Éjection : les broches d'éjection hydrauliques ou mécaniques poussent vers l'avant, retirant la pièce moulée solidifiée des noyaux de filière. La pièce tombe librement ou est retirée par un bras robotique.

6. Lubrification et soufflage de la matrice : les collecteurs de pulvérisation appliquent un agent de démoulage sur les surfaces de la matrice. L'air comprimé élimine l'excès de liquide et les débris, préparant ainsi l'outil pour le prochain tir.

Le zinc offre un avantage matériel distinct pour une fabrication rapide. Son faible point de fusion et sa conductivité thermique élevée permettent aux pièces de refroidir et de se solidifier en quelques secondes seulement. Ce transfert de chaleur rapide permet intrinsèquement des cycles de base plus rapides que les alliages d’aluminium ou de magnésium. Le métal coule facilement, remplit rapidement les parois minces et gèle rapidement, réduisant ainsi la phase la plus longue du cycle de coulée. Différents alliages de zinc se comportent différemment sous contrainte thermique. Le Zamak 3, l"alliage de zinc le plus largement utilisé, offre une excellente coulabilité et un retrait prévisible, supportant des vitesses de cycle agressives. Le Zamak 5 ajoute du cuivre pour une résistance plus élevée mais nécessite un contrôle thermique légèrement plus strict pour éviter les déchirures à chaud lors d"une éjection rapide.

L’architecture fondamentale d’une machine de moulage sous pression de zinc à chambre chaude fonctionne intrinsèquement à des vitesses de cycle plus rapides que les alternatives à chambre froide. Les systèmes à chambre chaude plongent le mécanisme d’injection directement dans le bain de métal en fusion. Cette conception élimine entièrement la phase de coulée de métal fondu. La disponibilité continue de métal liquide à la pointe du piston permet de gagner quelques secondes à chaque tir. Il n'y a pas d'attente pour qu'une poche passe d'un four de maintien à un manchon de grenaille. Le métal est toujours prêt, maintenu à la température exacte de coulée dans le col de cygne.

Spécifications de base de la machine dictant la vitesse d’injection et de serrage

Dynamique du système d’injection (vitesse et pression)

Le processus d’injection constitue la phase la plus exigeante du cycle. Un contrôle précis du timing, de la vitesse et de la pression reste non négociable pour réduire le temps de cycle global sans compromettre la densité des pièces. Si l’injection est trop lente, le métal gèle avant de remplir la cavité, entraînant des arrêts à froid et des remplissages incomplets. S"il est trop rapide sans ventilation adéquate, l"air emprisonné provoque une porosité interne et des cloques en surface. La maîtrise de cette phase conditionne le succès de l’ensemble de l’opération.

La capacité de l’accumulateur hydraulique et les temps de réponse des vannes dictent la précision de l’ordre de la milliseconde requise pour des temps de remplissage rapides. L"accumulateur stocke l"énergie hydraulique sous forme d"azote gazeux sous pression, la libérant instantanément pour faire avancer le piston d"injection. Des vannes proportionnelles hautes performances contrôlent cette libération, garantissant que le piston atteigne la vitesse maximale exactement lorsque cela est nécessaire. Les vannes lentes ajoutent des millisecondes au temps de remplissage, qui s"étend sur des milliers de cycles. Les machines modernes utilisent des systèmes de contrôle en boucle fermée qui surveillent la position du piston et ajustent le débit hydraulique en temps réel, garantissant des temps de remplissage constants quelles que soient les fluctuations de température de l"huile.

Les pièces en zinc à paroi mince nécessitent des vitesses d"injection ultra-rapides pour éviter un gel prématuré dans la cavité. Le zinc perd rapidement de la chaleur au contact de l’acier relativement froid. La machine doit forcer le métal à travers les portes et dans les extrémités les plus éloignées du moule avant que le matériau ne descende en dessous de sa température de liquidus. Des cylindres d"injection robustes et des circuits hydrauliques optimisés sont obligatoires pour ces applications à grande vitesse. Les opérateurs utilisent souvent un profil d"injection en deux étapes : une approche lente pour expulser l"air du col de cygne et des canaux, suivie d"une phase à grande vitesse et haute pression pour remplir instantanément la cavité.

Force de serrage et tonnage

Il existe une relation inverse entre la taille de la machine, mesurée en tonnage de serrage, et la vitesse du cycle de séchage. Les machines plus grandes nécessitent plus de temps pour déplacer des plateaux massifs et créer une pression hydraulique. Une machine de 400 tonnes aura un cycle intrinsèquement plus lent qu"une machine de 50 tonnes en raison de la masse des composants mobiles et du volume d"huile hydraulique nécessaire pour actionner les vérins. La sélection d’une machine surdimensionnée pour une petite pièce gonfle artificiellement votre temps de cycle. Les ingénieurs de procédés doivent faire correspondre étroitement le tonnage de la machine à la surface projetée de la pièce coulée pour maximiser la vitesse.

Les systèmes à bascule mécaniques et les unités de serrage entièrement hydrauliques offrent différentes vitesses et efficacités de verrouillage. Les systèmes à bascule utilisent une liaison mécanique pour multiplier la force, se fermant rapidement et se verrouillant en toute sécurité au centre. Cela offre une excellente vitesse pour les applications de zinc à grand volume. L"avantage mécanique permet à un vérin hydraulique plus petit de générer rapidement une force de serrage massive. Les systèmes hydrauliques directs offrent un réglage infini du tonnage et un contrôle précis de la course, mais nécessitent souvent des phases de montée en pression légèrement plus longues pour obtenir un verrouillage complet. Pour une vitesse pure dans le moulage du zinc, les machines à bascule restent la norme de l"industrie.

Goulots d’étranglement en matière de gestion thermique et de solidification

Infrastructure de refroidissement des filières

Le volume et l"emplacement des conduites de refroidissement par eau ou huile thermique dans la filière déterminent la rapidité avec laquelle le zinc liquide se solidifie. Les exigences en matière de dissipation thermique dépendent directement de la masse de la pièce moulée et de la vitesse du cycle. Si l’infrastructure de refroidissement ne peut pas évacuer la chaleur plus rapidement que la phase d’injection ne l’introduit, le cycle doit ralentir pour permettre à la pièce de geler. Les ingénieurs en outillage forent des réseaux complexes de canaux de refroidissement, de barboteurs et de déflecteurs profondément dans les blocs de matrice pour extraire la chaleur des sections lourdes de la pièce moulée.

Le maintien d’une fenêtre de température de filière stricte établit un équilibre thermique. Un refroidissement trop rapide de la filière provoque des traces d"écoulement, des arrêts à froid et un gel prématuré pendant la phase de remplissage. Un refroidissement trop lent de la filière prolonge la phase de solidification, obligeant la machine à attendre avant de s"ouvrir. L’imagerie thermique avancée et les thermocouples stratégiquement placés aident les opérateurs à régler les débits d’eau exacts nécessaires pour équilibrer qualité et vitesse. Au fil du temps, du tartre minéral s’accumule à l’intérieur des conduites de refroidissement par eau, agissant comme un isolant. Ce tartre dégrade considérablement le transfert de chaleur, entraînant une augmentation des temps de cycle au fil des mois de production. Un entretien régulier du détartrage est obligatoire pour maintenir des vitesses de cycle élevées.

Systèmes de lubrification et de pulvérisation des matrices

L"application d"agents de démoulage et l"utilisation de soufflage d"air pour nettoyer la face de la matrice consomme de précieuses secondes entre les tirs. La phase de pulvérisation refroidit la surface de la matrice et empêche le zinc de se souder à l"acier. Cependant, une pulvérisation excessive fait perdre du temps et introduit un choc thermique, qui accélère la fatigue de la matrice et entraîne une gerce thermique sur la surface de l"outil. L"optimisation de la forme et de la durée de pulvérisation est un objectif principal pour la réduction du temps de cycle. Les opérateurs utilisent souvent des collecteurs de pulvérisation sur mesure qui correspondent exactement à la disposition de la cavité, appliquant du lubrifiant uniquement là où cela est nécessaire plutôt que d"inonder toute la face de la matrice.

La lubrification en quantité minimale (MQL) et les systèmes de micro-pulvérisation réduisent considérablement le choc thermique et le temps associés à la pulvérisation traditionnelle à base d"eau. Ces systèmes appliquent un brouillard atomisé hautement concentré de lubrifiant directement sur les zones critiques. En éliminant le volume d"eau important, les systèmes de micro-pulvérisation réduisent la durée de la phase de pulvérisation à une fraction de seconde, augmentant ainsi considérablement le rendement global de la machine. MQL s"appuie entièrement sur les conduites de refroidissement internes pour gérer la température de la filière, éloignant ainsi la charge thermique de la pulvérisation externe. Cette transition nécessite un refroidissement interne hautement optimisé mais génère des gains massifs en termes de vitesse de cycle.

Stratégies typiques de répartition du temps et d"optimisation des phases de cycle

Complexité des pièces et mécanismes d’éjection

Angles de dépouille, noyaux et force d"éjection

La conception des pièces limite la rapidité avec laquelle un composant peut être éjecté sans grippage ni déformation. Les emboutissages profonds et les angles de dépouille minimaux créent une friction élevée contre l"acier de la matrice à mesure que la pièce rétrécit pendant le refroidissement. La machine doit appliquer une force d"éjection plus importante et déplacer les broches d"éjection plus lentement pour pousser la pièce hors du noyau sans la plier. Des angles de dépouille généreux permettent à la pièce de sortir instantanément de l"outil. Les concepteurs d"outillage doivent préconiser un dépouille maximum autorisé pendant la phase de conception de la pièce afin de garantir une fabricabilité à grande vitesse.

Les séquences d"éjection complexes ont un impact important sur la durée totale du cycle. Les scénarios nécessitant une éjection spécialisée, tels que les mécanismes de rotation pour les engrenages hélicoïdaux, exigent des mouvements précis en plusieurs étapes. L"outil doit tourner lorsque la pièce est éjectée, agissant un peu comme une vis sortant d"un filetage. Les noyaux mobiles, les tractions latérales et les glissières hydrauliques nécessitent tous une activation séquentielle, ajoutant des secondes à la phase d"ouverture de la matrice. Chaque mouvement mécanique doit être terminé et vérifié via des interrupteurs de fin de course avant le début du mouvement suivant. Simplifier la géométrie des pièces pour éliminer les tractions latérales se traduit directement par des vitesses de cycle plus rapides.

Spécificités de l"application : Opérations sur les machines de moulage sous pression pour médailles de zinc

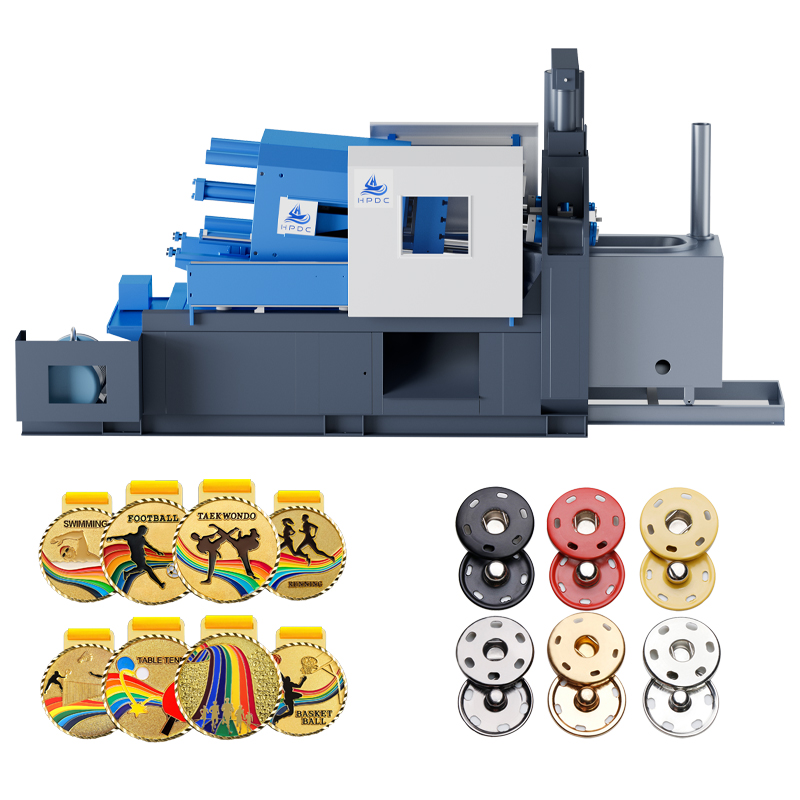

Une spécialisée de moulage sous pression de médailles de zinc machine se concentre sur les moules plats, de faible complexité et à plusieurs cavités. Ces profils rapides et légers représentent le summum des temps de cycle rapides. Les médailles possèdent une épaisseur de paroi uniforme et des noyaux profonds minimes, permettant au zinc de se solidifier presque instantanément. La phase de refroidissement est exceptionnellement courte et la géométrie plate empêche la pièce de serrer fermement l'acier de la matrice. Les opérateurs peuvent faire fonctionner ces machines à des vitesses de cycle de séchage proches du maximum car les contraintes thermiques et géométriques sont minimes.

Des géométries simples permettent une éjection rapide en chute libre, minimisant ainsi la durée d"ouverture de la matrice. Une fois la matrice découpée, les éjecteurs frappent rapidement et les médailles tombent directement dans un réservoir de trempe ou un convoyeur situé en dessous. Cette méthode de chute par gravité élimine le besoin d"un bras robotique pour entrer dans l"enveloppe, saisir la pièce et se rétracter. La machine se referme immédiatement, maximisant les tirs par heure. Pour les composants plats tels que les médailles, les fermetures à glissière et les attaches simples, l"éjection par gravité combinée à une trempe à l"eau offre le taux de production le plus élevé possible.

Automatisation, robotique et intégration de périphériques

Extraction et manipulation des pièces

L"extraction robotisée automatisée ajoute des secondes au cycle mais garantit l"intégrité des pièces pour les composants complexes ou cosmétiques. Le robot doit attendre que la matrice s"ouvre, se mette en position, saisisse la pièce moulée et sorte de l"enveloppe de sécurité avant que la machine puisse se fermer. Bien que plus lente que les méthodes de chute par gravité, l’extraction robotisée empêche les pièces de se bosser les unes les autres lors de leur chute. Pour les pièces cosmétiques haut de gamme telles que les garnitures intérieures d’automobiles ou la quincaillerie haut de gamme, le temps perdu par l’extraction robotisée est un compromis nécessaire pour maintenir la qualité de la surface.

Les capteurs de vérification des pièces ajoutent des micro-retards au cycle mais évitent des dommages catastrophiques aux matrices. Des balances infrarouges, des systèmes de vision ou des rideaux laser vérifient que la pièce a réussi à sortir de la matrice avant de lancer la prochaine fermeture. Si une pièce colle aux éjecteurs ou se brise dans la cavité, le capteur arrête la machine, empêchant la matrice d"écraser le métal retenu. L"écrasement d"une pièce solide en zinc entre deux moitiés de matrice en acier détruit l"outil et plie les plateaux de la machine. Ces contrôles de sécurité coûtent quelques fractions de seconde mais permettent d"économiser des milliers de dollars en réparations d"outillage et des semaines de temps d"arrêt.

Opérations secondaires en ligne

L"adaptation de la vitesse de cycle des cellules automatisées de trempe, de détourage et d"usinage à la machine de coulée sous pression évite les goulots d"étranglement en aval. Si la presse à garniture cycle plus lentement que la machine de coulée, les pièces s"accumuleront, forçant la machine principale à faire une pause. Vous devez rythmer l"ensemble de la cellule de travail jusqu"à l"opération la plus lente. La mise à niveau d"une machine de coulée pour la vitesse ne rapporte aucun avantage si l"équipement périphérique ne peut pas suivre le rythme. Les ingénieurs de procédés doivent concevoir la cellule entière comme une seule unité synchronisée.

L’intégration de convoyeurs et de tunnels de refroidissement nécessite un timing minutieux. Les pièces doivent arriver à la presse à découper à la bonne température pour garantir un cisaillement propre des portails et des glissières. Si le cycle de coulée s"accélère, les pièces peuvent arriver trop chaudes, ce qui fait que le zinc s"étale au lieu de se casser proprement pendant la découpe. A l’inverse, s’ils arrivent trop froids, la matrice subit une usure excessive et le zinc peut se fissurer. Les ingénieurs de procédés doivent équilibrer la vitesse du cycle primaire avec les exigences thermiques des opérations secondaires en ligne, en ajustant les vitesses des convoyeurs et des ventilateurs de refroidissement en conséquence.

Évaluation du coût du temps machine par rapport à la vitesse de cycle

Le compromis entre vitesse et maintenance

Faire fonctionner une machine à chambre chaude à la vitesse théorique maximale présente des risques de mise en œuvre importants. Pousser l’équipement à ses limites absolues accélère l’usure des consommables critiques des chambres chaudes. Le col de cygne, la buse et les anneaux de piston supportent des frictions et des contraintes thermiques plus élevées. Le mouvement constant et rapide du piston à travers le bain de zinc fondu use le manchon à col de cygne en fonte. L"acier de la matrice subit des cycles thermiques plus rapides, entraînant un contrôle thermique prématuré et des fissures de fatigue à la surface de la cavité.

Les opérateurs doivent trouver un équilibre entre des temps de cycle légèrement plus lents et stables et les coûts élevés de maintenance imprévue et de fatigue des outils. Une machine fonctionnant à 90 % de sa vitesse maximale peut fonctionner en continu pendant des semaines sans problème, produisant un rendement prévisible. Pousser cette même machine à 100 % peut provoquer une défaillance de la pointe du piston ou un chauffage de buse grillé tous les trois jours. Le temps d"arrêt nécessaire pour refroidir la machine, remplacer les composants cassés et ramener le système à la température de fonctionnement annule rapidement les pièces supplémentaires obtenues grâce au cycle plus rapide. La cohérence surpasse toujours les accélérations irrégulières.

Coût du temps machine et optimisation du cycle

Le calcul du coût réel par cycle nécessite de prendre en compte la consommation d"énergie de la pompe hydraulique, l"énergie de maintien du four et la main d"œuvre de l"opérateur pendant toute la durée du cycle. Chaque seconde de fonctionnement de la machine entraîne un coût opérationnel fixe. Si un cycle dure dix secondes, vous divisez la cadence horaire machine par 360 coups. Si vous réduisez ce cycle à huit secondes, vous divisez le même taux horaire par 450 prises de vue, ce qui réduit considérablement le coût unitaire. Ce calcul prouve pourquoi l"optimisation du temps de cycle reste la voie la plus directe vers des marges bénéficiaires plus élevées.

Réduire ne serait-ce que quelques fractions de seconde du temps de cycle réduit de manière exponentielle le coût global du temps machine. L"optimisation de la durée de pulvérisation, l"augmentation de la vitesse de retour hydraulique ou l"affinement du débit d"eau de refroidissement réduisent directement les dépenses de main-d"œuvre, d"énergie et de maintenance générale par unité produite. Des améliorations constantes et progressives de la vitesse de cycle génèrent des retours financiers massifs sur des séries de production à haut volume. Les ingénieurs de procédés doivent effectuer régulièrement des études de temps, filmer la machine en fonctionnement et analyser les images image par image pour identifier les millisecondes perdues dans le mouvement du plateau ou l"extraction robotique.

Conclusion

La vitesse de cycle n’est pas une spécification statique de la machine. Il s"agit d"un résultat dynamique déterminé par l"interaction complexe de la mécanique d"injection, de la gestion thermique et de la géométrie des pièces. Pour atteindre un rendement maximal, il faut aller au-delà des temps de cycle de séchage et tenir compte des réalités physiques du flux de métal en fusion, de la dissipation thermique et de l’extraction mécanique. En optimisant chaque phase du cycle, les fabricants peuvent réduire considérablement les coûts de temps machine et augmenter la rentabilité globale.

Les évaluateurs doivent donner la priorité aux machines équipées d’une technologie avancée de vannes proportionnelles et de capacités de refroidissement robustes. La sélection d’équipements basée uniquement sur les durées de cycle de séchage entraîne des prévisions de production inexactes. Concentrez-vous sur la capacité de la machine à maintenir l"équilibre thermique et à exécuter des profils d"injection précis et reproductibles sous de lourdes charges de production.

Prenez les mesures concrètes suivantes pour optimiser vos temps de cycle :

• Effectuez des analyses de flux de moule et thermiques sur vos conceptions de matrices pour optimiser le placement des lignes de refroidissement avant de couper l"acier.

• Demandez des données empiriques sur les temps de cycle aux OEM en fonction du poids spécifique de la matrice et de la géométrie des pièces de production prévues.

• Auditez votre processus actuel de lubrification des matrices et évaluez le retour sur investissement de la mise à niveau vers un système à micro-pulvérisation ou MQL.

• Implémentez des capteurs de vérification des pièces pour permettre une éjection par gravité plus rapide et plus sûre là où la géométrie des pièces le permet.

• Standardisez les calendriers de maintenance préventive des cols de cygne et des anneaux de piston afin de maintenir les opérations à grande vitesse sans temps d"arrêt imprévus.

FAQ

Q : Quelle est la définition exacte du temps de cycle de moulage sous pression ?

R : La durée du cycle de moulage sous pression est le temps total écoulé entre le lancement d"un cycle d"injection et le début du suivant. Il comprend la fermeture de la matrice, l"injection de métal, le refroidissement et la solidification, l"ouverture de la matrice, l"éjection des pièces et la lubrification de la matrice.

Q : Quel est le temps de cycle typique pour une machine de moulage sous pression de zinc à chambre chaude ?

R : Les temps de cycle typiques varient de 2 à 10 secondes pour les pièces petites à moyennes. Les configurations hautement optimisées exécutant des composants simples et plats peuvent réaliser des cycles de moins de 3 secondes, tandis que des pièces plus grandes et complexes peuvent nécessiter 10 à 15 secondes pour refroidir et s"éjecter correctement.

Q : Comment l’épaisseur de la paroi de la pièce affecte-t-elle la vitesse du cycle de moulage sous pression du zinc ?

R : L’épaisseur de la paroi dicte directement la durée de la phase de refroidissement. Les parois plus épaisses retiennent plus de chaleur, ce qui nécessite un temps de solidification plus long avant que la filière puisse s"ouvrir. La conception de pièces avec des parois minces et uniformes minimise le temps de refroidissement et accélère considérablement le cycle global.

Q : Pourquoi une machine à chambre chaude est-elle intrinsèquement plus rapide qu’une machine à chambre froide ?

R : Les machines à chambre chaude maintiennent le mécanisme d’injection immergé dans le bain de zinc fondu. Cela élimine le besoin de verser du métal en fusion dans un manchon de grenaille à chaque cycle, supprimant ainsi une étape mécanique lente et permettant une injection rapide et continue.

Q : La mise à niveau du système de pulvérisation sous pression peut-elle améliorer considérablement les temps de cycle ?

R : Oui. Les systèmes de pulvérisation traditionnels à base d’eau mettent plusieurs secondes à s’appliquer et à s’évaporer. La mise à niveau vers une technologie de lubrification à quantité minimale (MQL) ou de micro-pulvérisation réduit le temps de pulvérisation à quelques fractions de seconde et minimise le choc thermique de la matrice.

Q : Quel est l"impact du tonnage de serrage sur le temps de cycle global ?

R : Un tonnage de serrage plus élevé nécessite de déplacer des plateaux plus grands et plus lourds et de créer une pression hydraulique plus élevée. Par conséquent, les machines plus grandes ont intrinsèquement des temps de cycle de séchage plus lents. Utiliser une machine surdimensionnée pour une petite pièce rallonge inutilement les phases de fermeture et d’ouverture de la matrice.
