Qu'est-ce qu'une unité TCU ?

1. Introduction

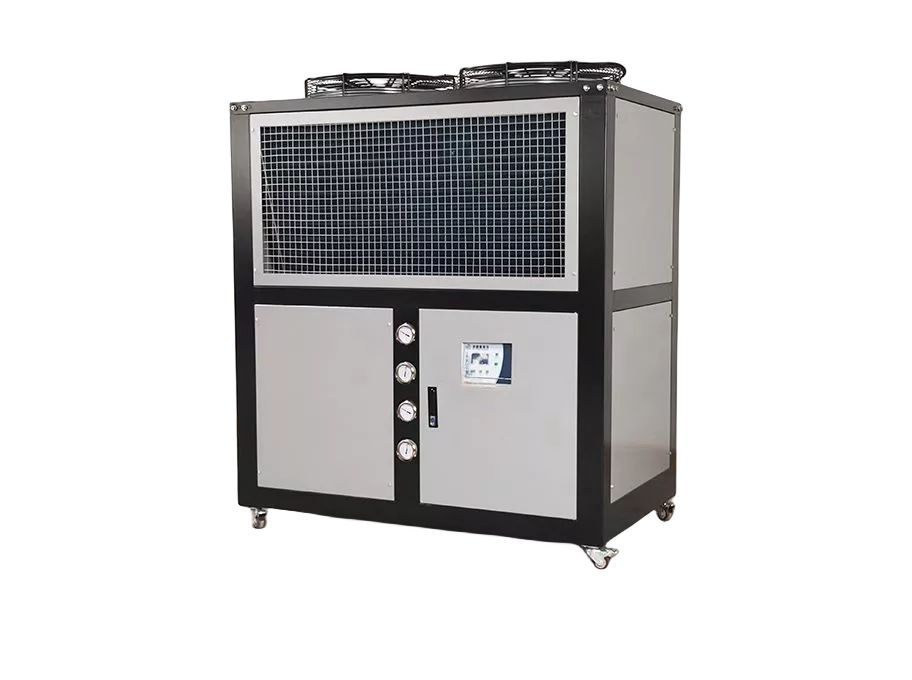

Une unité TCU est une unité de contrôle de température . Il permet de contrôler la température du processus dans un moule, une machine ou un système de production industrielle.

Il fonctionne en faisant circuler un fluide caloporteur à travers une boucle contrôlée. Il mesure la température réelle, la compare à un point de consigne, puis ajoute ou retire de la chaleur selon les besoins.

Dans la production à base de moules, le contrôle de la température est important. Cela affecte le flux de matériaux, la vitesse de refroidissement, la finition de surface, la stabilité dimensionnelle et le temps de cycle.

Pour le moulage par injection de plastique, la température du moule affecte directement la manière dont le plastique fondu se remplit et se refroidit. Si le moule est trop froid, le matériau risque de geler trop tôt. S"il fait trop chaud, le refroidissement peut prendre plus de temps. Ces deux conditions peuvent affecter la qualité des pièces.

Cet article explique ce qu'est une unité TCU , comment elle fonctionne, ce qu'elle contrôle et pourquoi elle est importante dans la production de moules. Il couvre également des conseils de sélection, des problèmes courants et des points de dépannage pratiques.

Remarque : Une TCU prend en charge le contrôle thermique, mais elle ne peut pas remplacer une conception de moule, une sélection de matériaux ou une configuration de processus appropriées.

2. Qu"est-ce qu"une unité TCU ?

2.1 Signification de l"unité TCU

La signification de l’unité TCU est l’unité de contrôle de la température..

Il s"agit d"un système de contrôle de température industriel. Il utilise un fluide en circulation pour chauffer, refroidir et stabiliser un processus.

Un TCU est souvent connecté à un moule, un rouleau, une cuve, un réacteur ou un circuit de machine. Dans la production de moules, il est couramment utilisé pour contrôler la température du moule.

Ce n"est pas seulement un appareil de refroidissement. Cela peut également ajouter de la chaleur lorsque le moule ou le processus devient trop froid. Cela le différencie des équipements de refroidissement de base.

2.2 Que fait une unité de contrôle de température

Une unité de contrôle de la température mesure la température réelle pendant le fonctionnement. Il compare cette lecture avec le point de consigne cible.

Si la température est trop basse, il active le chauffage. Si la température est trop élevée, cela active le refroidissement.

Une TCU peut contrôler :

• Température du moule

• Température du fluide calorigène

• Cycles de chauffage

• Cycles de refroidissement

• Flux à travers les canaux du moule

• Efficacité du transfert de chaleur

• Temps de récupération de la température

Ce contrôle aide la production à rester plus proche de la fenêtre de processus validée.

2.3 Ce qu"une unité TCU ne contrôle pas

Un TCU ne contrôle pas toutes les températures de la production.

En moulage par injection, il ne fait pas fondre le plastique. La machine de moulage par injection gère la plastification et la fusion. Le TCU contrôle le moule ou le circuit fluide connecté.

Lors du moulage sous pression, il ne contrôle pas la température du métal en fusion. Il contrôle principalement la température de la matrice ou du moule.

Cette distinction aide les acheteurs à éviter une mauvaise sélection d’équipement. Différentes tâches thermiques nécessitent des systèmes différents.

2.4 Pourquoi la stabilité de la température est l"objectif principal

Atteindre la température cible n’est que la première étape.

L’objectif principal est de maintenir cette température stable pendant la production. Le démarrage, le fonctionnement continu, les courtes pauses et les changements de cycle créent tous un mouvement thermique.

Une bonne unité de contrôle de température industrielle réduit ce mouvement. Cela aide les opérateurs à maintenir un processus plus reproductible.

Une régulation stable de la température peut également réduire les ajustements par essais et erreurs. Cela facilite le diagnostic des problèmes de production.

2.5 Fluides courants utilisés dans les unités TCU

Les unités TCU utilisent généralement de l"eau, de l"eau sous pression ou de l"huile thermique.

L"eau transfère rapidement la chaleur. Ceci est courant dans de nombreuses applications de température de moule.

L"eau sous pression supporte des températures plus élevées. Cela nécessite une pression appropriée et un contrôle de sécurité.

L"huile thermique convient aux applications à haute température. Il est souvent utilisé lorsque l’eau ne peut pas atteindre la plage requise.

Le fluide approprié dépend de la température de fonctionnement, des besoins de sécurité et de la conception de l"équipement.

2.6 Où les unités TCU sont utilisées

Une TCU peut prendre en charge de nombreux processus industriels, notamment :

• Moules d"injection plastique

• Moules de moulage sous pression

• Rouleaux d"extrusion

• Équipement de moulage du caoutchouc

• Réacteurs chimiques

• Circuits de chauffage industriels

• Circuits de refroidissement industriels

Pour les projets de moulage par injection de plastique, l’utilisation la plus pertinente est le contrôle de la température du moule. Une TCU permet de prendre en charge un refroidissement, un durcissement et une production de pièces reproductibles.

2.7 Pourquoi les unités TCU sont importantes pour les acheteurs B2B

Les acheteurs B2B ne doivent pas considérer une TCU comme un petit accessoire.

Il fait partie du système de contrôle des processus. Cela affecte la qualité, la répétabilité, la protection des outils et l’efficacité de la production.

Une appropriée unité de contrôle de la température du moule peut aider à réduire les variations liées à la température. Cela peut également accélérer le dépannage.

Conseil : lors de l'achat d'un équipement de moulage, demandez comment le contrôle de la température prend en charge vos objectifs de tolérance, de finition de surface et de temps de cycle.

3. Comment fonctionne une unité de contrôle de température ?

3.1 La boucle de circulation des fluides TCU

Alors, comment fonctionne une unité TCU?

Il s’ensuit un processus continu de circulation et de correction.

1. La pompe fait circuler le fluide caloporteur.

2. Le fluide traverse des composants de chauffage ou de refroidissement.

3. Le fluide conditionné pénètre dans le moule ou le circuit de traitement.

4. Le liquide de retour retourne dans l"unité.

5. Des capteurs mesurent la température de retour.

6. Le contrôleur ajuste le cycle suivant.

Pompe TCU ↓ Section de chauffage ou de refroidissement ↓ Conduite d"alimentation ↓ Canaux de moule ou de processus ↓ Capteur de température de retour ↓ Réglage du contrôleur ↺

Cette boucle se répète pendant la production. Cela aide le moule ou le processus à rester proche du point de consigne.

3.2 Principaux composants à l"intérieur d"une unité TCU

Une TCU typique comprend plusieurs composants importants.

Chaque pièce prend en charge la définition de l'unité de contrôle de la température en fonctionnement pratique. Le système chauffe, refroidit, circule, mesure et stabilise.

3.3 Principe de fonctionnement de l"unité de contrôle de la température

Le principe de fonctionnement de l'unité de contrôle de la température est basé sur le feedback.

Le contrôleur détecte la température réelle. Il le compare avec la consigne. Ensuite, il ajuste la puissance de chauffage ou de refroidissement.

De nombreux TCU modernes utilisent le contrôle PID. Le PID aide à réduire les fluctuations et les dépassements de température.

Ceci est utile dans la production de moules car la charge thermique change pendant le démarrage, les arrêts courts et le fonctionnement continu.

3.4 Pourquoi le débit et le transfert de chaleur sont importants

Le contrôle thermique ne dépend pas uniquement du contrôleur.

Le fluide doit circuler correctement dans le circuit. Si le débit est faible, le transfert de chaleur devient médiocre.

Les problèmes de flux courants incluent :

• Chaînes bloquées

• Accumulation de tartre

• Air emprisonné

• Tuyaux pincés

• Filtres sales

• Mauvaise taille de pompe

• Vannes fermées

Un bon écoulement améliore le transfert de chaleur entre le fluide et le moule. Cela aide également le TCU à réagir plus rapidement.

Conseil : Vérifiez la température de départ et de retour avant de modifier le point de consigne.

4. Quelle est la fonction d’une unité TCU dans la production de moules ?

4.1 Préchauffer le moule avant la production

Un moule froid peut créer des premières pièces instables.

Un TCU réchauffe le moule avant le début de la production. Il fait circuler le fluide chauffé à travers les canaux du moule.

Cela réduit les différences soudaines de température. Cela contribue également à rendre les premiers cycles de production plus stables.

Dans le moulage par injection, le préchauffage peut favoriser un meilleur flux de matière et une meilleure qualité de surface. Le résultat dépend de la résine, de la conception du moule et de la structure de la pièce.

4.2 Élimination de l"excès de chaleur pendant la production

Chaque cycle de moulage ajoute de la chaleur au moule.

Dans le moulage par injection, le plastique fondu libère de la chaleur en refroidissant. Si le moule ne parvient pas à éliminer la chaleur de manière constante, le temps de cycle et la qualité de la pièce peuvent changer.

Un TCU élimine l'excès de chaleur grâce à un refroidissement contrôlé. L’objectif n’est pas un refroidissement maximum. L’objectif est un refroidissement stable du processus.

Un refroidissement excessif peut geler le matériau trop tôt. Un refroidissement insuffisant peut augmenter la durée du cycle.

4.3 Stabilisation de la température du moule pendant la production

La principale du TCU fonction est une température de moule stable.

L"unité ajoute de la chaleur lorsque le circuit du moule devient trop froid. Il évacue la chaleur lorsque la température monte trop haut.

Cela permet aux conditions de production de rester reproductibles. Cela aide également les ingénieurs à comprendre plus clairement les changements de qualité.

La température stable du moule permet un refroidissement, un retrait et un contrôle dimensionnel plus prévisibles.

4.4 Équilibrage des zones de température du moule

Certains moules ont des charges thermiques inégales.

Les grandes pièces, les parois minces, les nervures épaisses, les inserts, les glissières et les cavités complexes peuvent chauffer différemment. Une seule boucle peut ne pas contrôler toutes les zones de la même manière.

Dans des moules simples, une seule TCU peut suffire. Dans les moules complexes, plusieurs circuits peuvent être nécessaires.

Cela ne change pas le sujet de base. Une unité TCU contrôle toujours la température grâce à la circulation du fluide. La différence réside dans le nombre de circuits requis par le processus.

4.5 Prise en charge du refroidissement et de la solidification contrôlés

La température du moule affecte la vitesse de refroidissement et le comportement du matériau.

Dans le moulage par injection plastique, le plastique doit refroidir et se solidifier correctement. Si elle refroidit de manière inégale, la pièce peut se déformer, rétrécir de manière inégale ou présenter des problèmes de surface.

Une unité de contrôle de la température pour les moules permet de créer des conditions de refroidissement reproductibles. Cela permet une meilleure stabilité dimensionnelle et des résultats de surface plus cohérents.

4.6 Protéger le moule du stress thermique

Les changements rapides de température peuvent stresser l’outillage.

Des chocs thermiques répétés peuvent augmenter l"usure avec le temps. Cela peut également affecter les surfaces du moule, les canaux de refroidissement et l’alignement.

Le chauffage et le refroidissement contrôlés réduisent les mouvements extrêmes de température. Cela peut aider à protéger les moisissures précieuses.

4.7 Améliorer la répétabilité de la production

Un contrôle thermique stable permet à chaque cycle de fonctionner dans des conditions similaires.

Il peut prendre en charge :

• Pièces de démarrage plus stables

• Variation partie inférieure

• Meilleure consistance de la surface

• Réglage plus facile des paramètres

• Temps de cycle plus prévisible

• Contrôle des processus plus strict

Remarque : Le contrôle de la température fonctionne mieux lorsque la conception du moule, la disposition du refroidissement, la sélection des matériaux et les paramètres de la machine sont alignés.

5. Unité TCU par rapport à d"autres équipements de contrôle de la température

5.1 Unité TCU par rapport au refroidisseur industriel

Un TCU assure le contrôle local du chauffage et du refroidissement.

Un refroidisseur élimine principalement la chaleur. Il fournit de l"eau glacée ou du liquide de refroidissement à un système.

Dans certaines usines, le refroidisseur prend en charge le TCU comme source de refroidissement. Le TCU contrôle alors plus précisément la température finale du processus.

5.2 Unité TCU par rapport à la tour de refroidissement

Une tour de refroidissement élimine la chaleur d’un système d’eau plus grand.

Il est utile pour le rejet de chaleur au niveau des installations. Cependant, il ne permet généralement pas un contrôle local précis des moisissures.

Un TCU gère la régulation finale de la température à proximité du moule ou de la machine.

5.3 Unité TCU par rapport aux canaux de refroidissement du moule

Les canaux de refroidissement du moule sont des passages passifs à l’intérieur de l’outil.

Ils permettent au fluide de passer à travers le moule. Ils ne mesurent pas la température et n’ajustent pas eux-mêmes le chauffage et la climatisation.

Le TCU est le système actif. Il pompe, chauffe, refroidit, mesure et corrige.

5.4 Unité TCU par rapport au contrôleur de canaux chauds

Un contrôleur de canaux chauds gère les chauffages électriques dans le moulage par injection.

Il contrôle la température des canaux et des buses. Il ne fait pas circuler de fluide à travers le corps du moule.

Un TCU contrôle la température du fluide dans le moule ou la boucle de processus.

Unité 5.5 TCU par rapport au module de contrôle de température multizone

Certains moules complexes nécessitent plus d’une zone de température.

Un TCU autonome contrôle souvent un circuit principal. Un système de contrôle de température multizone peut gérer plusieurs circuits indépendants.

Par exemple, une zone de moule peut nécessiter un refroidissement plus rapide. Une autre zone peut nécessiter un réglage plus chaud. Le contrôle multizone peut aider à équilibrer ces besoins.

Cette comparaison est utile, mais le sujet principal reste le même. Une unité TCU est un système de contrôle de la température permettant de chauffer, de refroidir et de stabiliser un circuit de procédé.

Astuce : Choisissez l'équipement en fonction de la cible thermique, et pas seulement en fonction du nom de l'équipement.

6. Avantages de l"utilisation d"une unité de contrôle de la température

6.1 Meilleure qualité des pièces

La température stable du moule permet à la production de rester reproductible.

Pour les pièces en plastique moulées, il peut assurer une meilleure finition de surface, un meilleur contrôle dimensionnel et une meilleure consistance du refroidissement.

Cela peut également réduire les variations inexpliquées entre les cycles précoces et ultérieurs.

6.2 Réduction des rebuts et des reprises

Une température instable du moule peut provoquer des défauts répétés.

Une TCU aide à contrôler une variable clé du processus. Cela peut réduire les ajustements par essais et erreurs pendant la production.

Il doit toujours être associé à une conception de moule appropriée, à une sélection de résine, à des réglages de machine et à un contrôle d"inspection appropriés.

6.3 Durée de vie du moule plus longue

Les moules sont des atouts de production précieux.

Un chauffage et un refroidissement contrôlés peuvent réduire les cycles thermiques difficiles. Cela peut également aider à protéger les surfaces du moule et les canaux de refroidissement internes.

La durée de vie plus longue du moule dépend toujours de la maintenance, des matériaux, de la conception et de la discipline d"exploitation.

6.4 Temps de cycle plus prévisible

Les moules froids et les moules surchauffés affectent tous deux le timing.

Un moule froid peut geler le matériau trop tôt. Un moule chaud peut ralentir le refroidissement. Ces deux conditions peuvent perturber la stabilité du cycle.

Un TCU correctement sélectionné aide la production à rester plus proche du cycle validé.

Remarque : L'amélioration du temps de cycle dépend de la conception du moule, du matériau, de la configuration du refroidissement et de la capacité de la machine.

7. Comment choisir la bonne unité TCU

7.1 Faire correspondre la plage de température requise

Commencez par la température de travail requise du moule.

Tenez compte du type de matériau, de la géométrie de la pièce, de l"acier du moule, des exigences de surface et de l"objectif du cycle.

Ne sélectionnez pas une TCU uniquement en fonction de la température maximale. La stabilité, la vitesse de récupération et les fonctions de sécurité sont également importantes.

7.2 Vérifier la capacité de chauffage et de refroidissement

Le TCU doit correspondre à la charge thermique réelle.

Évaluer:

• Taille du moule

• Poids du moule

• Demande de chauffage au démarrage

• Chaleur ajoutée par cycle

• Objectif de temps de refroidissement

• Objectif de production horaire

• Température d"usine

Si l"unité est trop petite, elle risque de ne jamais se stabiliser. S"il est trop grand, il risque de fonctionner de manière trop agressive.

7.3 Faire correspondre le débit et la pression de la pompe

Le débit de la pompe affecte directement le transfert de chaleur.

Examinez la disposition des canaux de refroidissement, la longueur du tuyau, la conception du collecteur, les restrictions du circuit et le nombre de boucles.

Un faible débit peut rendre le contrôle lent et inégal. Une pression excessive peut endommager les tuyaux, les joints ou les connecteurs.

7.4 Examiner les fonctions de contrôle et de sécurité

Les fonctionnalités utiles incluent :

• Précision du contrôle PID

• Alarmes haute température

• Protection haute pression

• Protection contre les faibles débits

• Ventilation automatique

• Effacer les codes d"erreur

• Accès facile aux services

• Options de communication

Pour les projets de moules personnalisés, la planification thermique doit commencer dès la conception du moule. Les canaux de refroidissement, la demande de débit et les objectifs de production doivent être examinés ensemble.

Conseil : partagez les dessins de pièces, les détails des matériaux et les objectifs du cycle avant la sélection finale du TCU.

8. Problèmes courants de l"unité TCU et dépannage

8.1 L"unité TCU ne peut pas atteindre la température réglée

Les causes possibles incluent :

• Chauffage faible

• Vanne de refroidissement qui fuit

• Mauvais point de consigne

• Mauvaise circulation

• Panne du capteur

• Sélection de fluide incorrecte

• Perte de chaleur excessive

Commencez par vérifier le débit, l’état de la vanne et la précision du capteur.

8.2 La température du moule continue de fluctuer

Les fluctuations de température peuvent provenir de plusieurs problèmes.

Les causes courantes incluent l"air emprisonné, l"accumulation de tartre, l"eau de refroidissement instable, les paramètres PID incorrects et le déséquilibre du débit.

Enregistrez les températures de soufflage et de retour pendant plusieurs cycles. Cela permet de révéler quand la fluctuation commence.

8.3 Alarme haute pression ou faible débit

Ces alarmes indiquent souvent une circulation restreinte.

Les causes possibles incluent des vannes fermées, des canaux bloqués, des tuyaux pincés, des filtres sales ou des problèmes de pompe.

Arrêtez l"appareil avant d"ouvrir les pièces sous pression. Suivez les instructions d"entretien du fournisseur.

8.4 Maintenance de routine pour des performances stables du TCU

Les contrôles de routine aident à maintenir la stabilité du contrôle thermique.

Inspecter:

• Tuyaux

• Raccords

• Débitmètres

• Filtres

• Vannes de refroidissement

• Radiateurs

• Capteurs

• Qualité du fluide

• Écailles minérales

Conseil : conservez les enregistrements d'alarmes à côté des journaux de maintenance pour un dépannage plus rapide.

9. Conclusion

Une unité TCU , ou unité de contrôle de la température , chauffe, refroidit, fait circuler, mesure et stabilise la température du processus.

Son objectif principal est un contrôle thermique reproductible.

Dans la production de moules, il peut prendre en charge :

• Préchauffage du moule

• Évacuation contrôlée de la chaleur

• Température du moule stable

• Meilleure consistance du refroidissement

• Stress thermique réduit

• Une production plus reproductible

Le bon TCU doit correspondre à la conception du moule, au matériau, à la charge thermique, à la demande de débit, aux exigences de sécurité et aux objectifs de production.

Pour les projets de moulage par injection plastique et de moules personnalisés, la planification thermique doit commencer tôt. Les canaux de refroidissement des moules, le comportement des matériaux, les paramètres de la machine et les performances du TCU fonctionnent tous ensemble.

Lorsque ces facteurs sont alignés, la TCU devient un outil précieux de contrôle des processus. C"est bien plus qu"un simple accessoire de refroidissement.

FAQ

Q : Qu"est-ce qu"une unité TCU ?

R : Une unité TCU est une unité de contrôle de la température. Il contrôle la température du processus grâce à la circulation du fluide de chauffage ou de refroidissement.

Q : À quoi sert une unité de contrôle de la température ?

R : Une unité de contrôle de la température est utilisée pour le contrôle de la température du moule, le contrôle thermique, le refroidissement du processus et la production stable.

Q : Quelle est la fonction principale du TCU ?

R : La fonction principale du TCU consiste à maintenir la température du processus stable pendant les changements de charges thermiques de production.

Q : Comment fonctionne une unité TCU ?

R : Il pompe le fluide à travers les sections de chauffage ou de refroidissement, l"envoie à travers le moule, puis ajuste le débit à l"aide du retour du capteur.

Q : Une unité TCU est-elle la même chose qu’un refroidisseur ?

R : Non. Une TCU peut chauffer et refroidir localement. Un refroidisseur élimine principalement la chaleur d’un système.

Q : Pourquoi la régulation de la température est-elle importante dans les moules ?

R : La régulation de la température contribue à améliorer la cohérence du refroidissement, la qualité des pièces, la stabilité du cycle et la répétabilité du processus.

Q : Qu’est-ce qui cause la fluctuation de la température du TCU ?

R : Les causes courantes incluent l"air emprisonné, un mauvais débit, une accumulation de tartre, une eau de refroidissement instable, des problèmes de capteur ou des problèmes PID.
