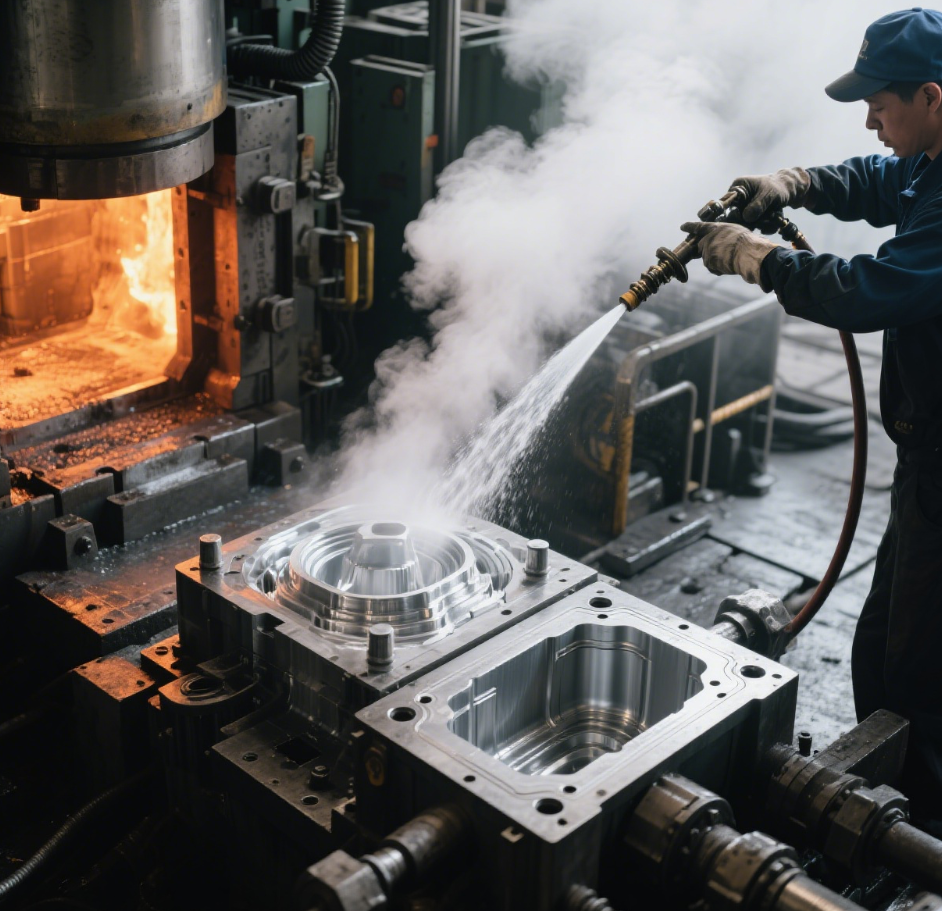

La machine de moulage sous pression à chambre chaude est une machine hautement spécialisée utilisée dans le processus de moulage sous pression pour fabriquer des pièces métalliques complexes. Cette machine est particulièrement efficace lorsque vous travaillez avec des métaux à bas point de fusion comme le magnésium, le zinc et le plomb. Contrairement aux autres méthodes de coulée, la machine de coulée sous pression à chambre chaude est dotée d'un système unique dans lequel le four est intégré directement dans la machine, permettant un transfert transparent du métal en fusion dans la matrice. Cette configuration offre des avantages significatifs en termes de rapidité, de rentabilité et de qualité des pièces.
Dans cet article, nous approfondirons la mécanique, les composants, les avantages et les défis des machines de coulée sous pression à chambre chaude . Nous explorerons également leurs applications dans diverses industries, telles que l'automobile, l'électronique et l'aérospatiale, et les comparerons avec la méthode de moulage sous pression en chambre froide.
Comment fonctionne une machine de moulage sous pression à chambre chaude ?
Explication de base du processus
La machine de coulée sous pression à chambre chaude fonctionne en injectant du métal en fusion sous haute pression dans une cavité de moule. Ceci est réalisé grâce à une configuration intégrée de four et de filière, permettant des temps de cycle plus rapides et une productivité accrue. Le processus comprend plusieurs étapes clés, chacune cruciale pour produire des pièces moulées de haute qualité.
1. Remplissage de la chambre chaude
Au début du cycle de coulée, le piston hydraulique est rétracté, permettant au col de cygne de se remplir de métal en fusion provenant du four. Cette étape garantit que la machine de coulée sous pression est prête pour la phase d'injection.
2. Injection
Une fois la chambre remplie, le piston hydraulique se déplace vers le bas, poussant le métal en fusion à travers le col de cygne et dans la cavité de la matrice. Cela se fait sous haute pression pour garantir que le métal remplit chaque partie du moule, capturant même les détails les plus fins.
3. Moulage sous pression à haute pression
Une fois la cavité remplie, le piston continue d'appliquer une pression pour garantir que le métal se solidifie correctement. La haute pression aide à minimiser les défauts tels que les bulles d’air et la porosité, garantissant ainsi à la pièce finale une résistance et une durabilité optimales.
4. Refroidissement
Une fois que le métal en fusion a rempli la cavité, on le laisse refroidir et se solidifier. Après refroidissement, le piston se rétracte et la matrice s'ouvre pour éjecter la pièce finie. La machine est alors prête pour le cycle suivant.
Composants clés d'une machine de moulage sous pression à chambre chaude
La machine de coulée sous pression à chambre chaude est composée de plusieurs composants clés qui fonctionnent ensemble pour assurer un fonctionnement fluide. Ces composants comprennent le four, le col de cygne, le piston hydraulique, la buse et la filière.
Four
Le four est le cœur de la machine de coulée sous pression à chambre chaude . Il est responsable du chauffage et de la fonte du métal. Le four est intégré à la machine, ce qui signifie qu'il n'est pas nécessaire de transporter du métal en fusion depuis une source externe. Cela réduit le temps et augmente l’efficacité.
Col de cygne
Le col de cygne est un élément essentiel de la machine de coulée sous pression à chambre chaude . Il relie le four à la filière et maintient le métal en fusion jusqu'à ce qu'il soit prêt à être injecté. Fabriqué à partir de matériaux pouvant résister à des températures élevées, le col de cygne est conçu pour garantir un écoulement fluide du métal dans le moule.
Piston/piston hydraulique
Le piston hydraulique est le mécanisme qui pousse le métal en fusion du four vers la filière. Il fonctionne grâce à la pression hydraulique et est responsable du maintien de la haute pression requise pour le moulage sous pression.
Ajutage
La buse régule le flux de métal en fusion lorsqu'il se déplace à travers le col de cygne et dans la filière. Il est conçu pour garantir que le métal entre dans le moule en douceur et avec un minimum de turbulences. La buse permet également de renvoyer tout excès de métal dans le four pour être réutilisé.
Matrice/Moule
La matrice est la cavité qui façonne le métal en fusion pour obtenir la pièce souhaitée. La matrice contient diverses fonctionnalités telles que des éjecteurs et des noyaux pour aider à retirer la pièce une fois qu'elle s'est solidifiée. Les matrices utilisées dans les machines de coulée sous pression à chambre chaude sont généralement fabriquées en acier ou en d'autres matériaux durables pour résister aux pressions et températures élevées du processus.
Avantages de l'utilisation d'une machine de moulage sous pression à chambre chaude
Cycle de production plus rapide
L’un des principaux avantages de la machine de coulée sous pression à chambre chaude est sa capacité à produire des pièces rapidement. Le four et la filière sont intégrés dans la même unité, il n'y a donc pas de perte de temps à transporter le métal en fusion du four à la filière. Cela permet des temps de cycle plus rapides, atteignant parfois jusqu'à 15 cycles par minute.
Rentabilité
La machine de coulée sous pression à chambre chaude est plus rentable que les autres méthodes de coulée comme la coulée sous pression en chambre froide. L'intégration du four réduit les coûts d'équipement et de main d'œuvre, car il n'est pas nécessaire de recourir à un four séparé ou à des travailleurs supplémentaires pour manipuler le métal en fusion. Le débit élevé augmente également la rentabilité en réduisant les temps de cycle et les coûts de main-d'œuvre.
Durée de vie plus longue
La machine de coulée sous pression à chambre chaude est conçue pour réduire l'usure de la matrice. Étant donné que le four fonctionne à des températures plus basses que lors du moulage sous pression en chambre froide, les matrices subissent moins de contraintes et d'usure au fil du temps, ce qui se traduit par une durée de vie plus longue.
Capacités de conception complexes
La machine de moulage sous pression à chambre chaude est capable de produire des pièces aux designs complexes et aux détails fins. Cela le rend idéal pour les industries nécessitant des composants de haute précision, telles que l’électronique et l’aérospatiale.
Avantages environnementaux
Avec ses déchets de matière et sa consommation d'énergie réduits, la machine de coulée sous pression à chambre chaude est une solution de fabrication respectueuse de l'environnement. Le four intégré minimise le gaspillage de matériaux, tandis que les temps de cycle rapides réduisent la consommation d'énergie.
Quels métaux peuvent être utilisés dans le moulage sous pression en chambre chaude ?
Alliages de zinc
Le zinc est l'un des métaux les plus couramment utilisés dans les machines de coulée sous pression à chambre chaude . Il fond à une température relativement basse (environ 420°C), ce qui le rend idéal pour le procédé en chambre chaude. Les alliages de zinc sont connus pour leur résistance, leur durabilité et leur bonne conductivité électrique et thermique, ce qui les rend adaptés aux composants électroniques et aux pièces automobiles.
Alliages de magnésium
Le magnésium est un autre métal qui fonctionne bien avec les machines de coulée sous pression à chambre chaude . Il est léger, solide et recyclable. Les alliages de magnésium sont couramment utilisés dans les applications automobiles et aérospatiales où la réduction du poids est une priorité.
Alliages d'étain
L’étain est souvent utilisé pour les objets décoratifs et les composants spécialisés. Son faible point de fusion et sa capacité à former des détails fins en font un matériau idéal pour les machines de coulée sous pression à chambre chaude..
Pourquoi pas l'aluminium ?
Les alliages d'aluminium ont un point de fusion plus élevé (au moins 660°C), ce qui les rend incompatibles avec la machine de coulée sous pression à chambre chaude . Les températures élevées endommageraient les composants de la machine et réduiraient la durée de vie de l'outil. Au lieu de cela, les alliages d’aluminium sont généralement traités par moulage sous pression en chambre froide.
Industries qui utilisent des machines de moulage sous pression à chambre chaude
Industrie automobile
L'industrie automobile est l'un des plus grands utilisateurs de machines de coulée sous pression à chambre chaude . Des composants tels que des pièces de moteur, des carters de transmission et même des pièces décoratives sont souvent produits à l'aide de cette méthode. Les alliages de zinc et de magnésium sont couramment utilisés pour leur résistance et leur légèreté.
Industrie électronique
Dans le secteur de l'électronique, les machines de moulage sous pression à chambre chaude sont utilisées pour produire des boîtiers pour appareils électroniques, tels que les smartphones et les circuits imprimés. Les alliages de zinc et de magnésium sont privilégiés pour leur excellente conductivité électrique.
Industrie aérospatiale
Les alliages de magnésium et de zinc sont essentiels dans l'industrie aérospatiale, où les pièces légères sont cruciales pour l'efficacité énergétique et les performances. Les machines de moulage sous pression à chambre chaude sont utilisées pour fabriquer des composants tels que des carters de turbine et des pièces structurelles pour les avions.
Produits de consommation
Des articles de décoration tels que des bijoux, des produits ménagers et des jouets peuvent également être produits à l'aide de machines de moulage sous pression à chambre chaude . La capacité de créer des designs complexes rend ce processus idéal pour produire des produits esthétiques.
Moulage sous pression en chambre chaude vs moulage sous pression en chambre froide
Quelle est la différence ?
La principale différence entre les machines de coulée sous pression à chambre chaude et les machines de coulée sous pression à chambre froide réside dans la manière dont le métal en fusion est transféré dans la matrice. Dans la coulée sous pression en chambre chaude, le four est intégré à la machine, tandis que dans la coulée sous pression en chambre froide, le métal est coulé manuellement dans la chambre à partir d'un four externe. Cela rend la méthode de la chambre chaude plus rapide et plus efficace.
Lequel correspond le mieux à vos besoins ?
Le choix entre le moulage sous pression en chambre chaude et le moulage sous pression en chambre froide dépend des matériaux utilisés et du volume de production. Le moulage sous pression en chambre chaude est idéal pour les métaux à bas point de fusion comme le zinc et le magnésium, tandis que le moulage sous pression en chambre froide est mieux adapté aux métaux à point de fusion plus élevé comme l'aluminium.
Problèmes et défis courants dans le moulage sous pression en chambre chaude
Usure et entretien des matrices
Au fil du temps, les matrices des machines de coulée sous pression à chambre chaude peuvent subir une usure due à la pression et aux températures élevées. Un entretien régulier et une gestion minutieuse de la durée de vie de la filière sont essentiels pour garantir une production de haute qualité.
Problèmes de porosité
De la porosité, ou des bulles d'air emprisonnées dans le métal, peuvent se produire lors du moulage sous pression en chambre chaude . Cela peut affaiblir la pièce finale et réduire son intégrité structurelle. Un contrôle approprié de la vitesse et de la pression d’injection peut contribuer à atténuer ce problème.
Contamination de l'alliage
Une contamination de l'alliage peut se produire si différents métaux sont mélangés dans le four. Il est crucial d'utiliser le bon métal pour chaque cycle et de s'assurer que le four est correctement nettoyé entre les cycles pour éviter toute contamination.
L'avenir des machines de moulage sous pression à chambre chaude
Avancées technologiques
L’avenir des machines de coulée sous pression à chambre chaude s’annonce prometteur, avec de nouvelles technologies telles que l’automatisation, les commandes basées sur l’IA et les systèmes de surveillance en temps réel améliorant l’efficacité, la précision et la sécurité.
Durabilité environnementale
À mesure que les industries évoluent vers des pratiques plus écologiques, les machines de moulage sous pression à chambre chaude évoluent pour réduire la consommation d'énergie et accroître les efforts de recyclage. De nouveaux matériaux et procédés sont développés pour rendre le moulage sous pression encore plus respectueux de l'environnement.
Croissance du marché
La demande de machines de coulée sous pression à chambre chaude devrait croître, en particulier dans des secteurs comme l'automobile, l'électronique et l'aérospatiale. À mesure que ces industries se développent, le besoin de processus de fabrication efficaces et rentables augmentera également.
Conclusion
La machine de coulée sous pression à chambre chaude est un élément technologique crucial dans la fabrication moderne, offrant rapidité, rentabilité et production de haute qualité. Avec des applications dans des industries allant de l'automobile à l'électronique, la machine de coulée sous pression à chambre chaude est une solution polyvalente pour produire des pièces complexes et de haute précision. Comprendre les composants, les avantages et les limites de la machine aidera les fabricants à prendre des décisions éclairées quant à savoir si cette méthode est adaptée à leurs besoins de production.
