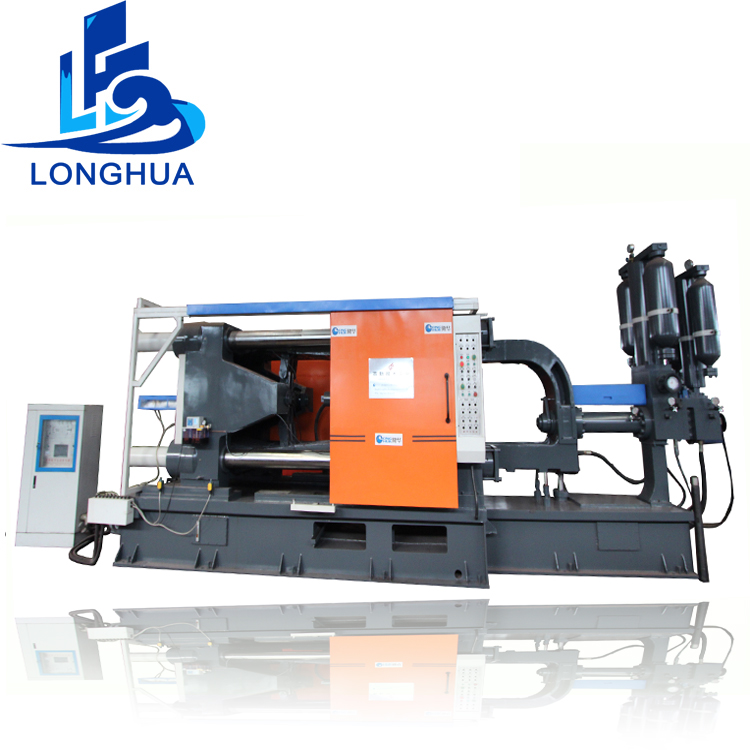

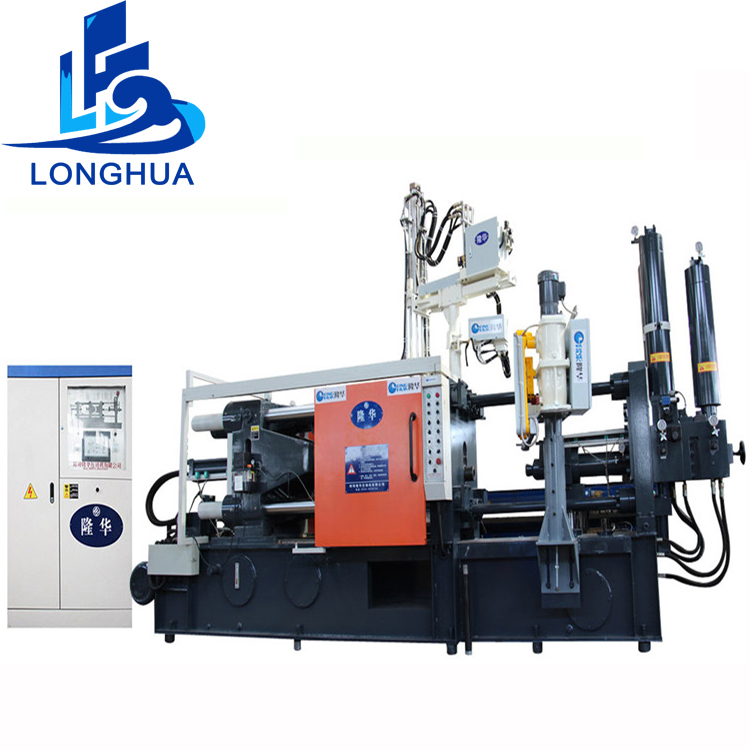

Qu'est-ce qu'une machine de coulée sous pression ?

Les machines de moulage sous pression jouent un rôle crucial dans la fabrication moderne, en particulier dans les industries qui exigent de la précision, une production en grand volume et des conceptions complexes. Ces machines sont utilisées pour couler des composants métalliques avec une précision dimensionnelle, une finition de surface et une résistance exceptionnelles. Dans cet article, nous plongerons dans les détails de ce qu'est une machine de moulage sous pression , de son fonctionnement, des types de machines de moulage sous pression, de leurs composants, de leurs applications et des innovations dans le domaine.

Qu’est-ce que le moulage sous pression ?

Définition

Le moulage sous pression est un processus de fabrication qui consiste à forcer du métal en fusion dans une cavité de moule sous haute pression. Le terme « matrice » fait référence au moule utilisé dans le processus, et « coulée » fait référence à la création d'un composant en versant du métal liquide dans le moule. Contrairement au moulage au sable ou au moulage par gravité, le moulage sous pression utilise un moule métallique qui peut être réutilisé plusieurs fois, ce qui le rend adapté à la production de masse.

Comment fonctionnent les machines de moulage sous pression

Une machine de moulage sous pression est utilisée pour injecter du métal en fusion dans un moule en acier sous haute pression, créant ainsi des composants précis, complexes et durables. Le processus est généralement divisé en plusieurs étapes :

1. Préparation : Le moule est chauffé et un lubrifiant ou un revêtement réfractaire est appliqué pour garantir que le métal s'écoule facilement et s'enlève facilement après solidification.

2. Injection : Le métal en fusion est injecté dans la cavité du moule sous haute pression, à l'aide d'un mécanisme à piston. La pression peut varier de 700 à 5 000 psi selon le type de machine et le matériau utilisé.

3. Refroidissement et solidification : Une fois le moule rempli, le métal en fusion refroidit et se solidifie, prenant la forme du moule.

4. Ejection : Une fois la pièce solidifiée, le moule s'ouvre et le composant est éjecté du moule.

5. Découpage : tout excédent de matériau, tel que les portes et les glissières, est découpé de la pièce moulée.

Matériaux utilisés dans le moulage sous pression

Les machines de coulée sous pression sont généralement utilisées pour couler des métaux ayant des points de fusion faibles à moyens, tels que :

• Aluminium : Connu pour sa légèreté et sa résistance à la corrosion.

• Zinc : Offre une grande résistance et se coule facilement avec une excellente fluidité.

• Magnésium : possède un rapport résistance/poids élevé et est utilisé pour les composants légers.

• Cuivre : Offre une excellente résistance à la corrosion et des propriétés mécaniques.

• Alliages : les machines de moulage sous pression traitent également des métaux alliés pour améliorer des caractéristiques spécifiques, telles que la solidité, la durabilité et la résistance à la corrosion.

Différence entre le moulage sous pression et les autres méthodes de moulage

Bien que le moulage sous pression soit une méthode largement utilisée pour créer des pièces métalliques, elle diffère des autres techniques de moulage comme le moulage en sable ou le moulage par gravité de plusieurs manières :

• Matériau du moule : le moulage sous pression utilise des moules métalliques permanents, tandis que d'autres méthodes utilisent des moules consommables (par exemple, des moules en sable).

• Pression : le moulage sous pression utilise une pression élevée pour injecter du métal en fusion, ce qui entraîne une finition de surface et une précision dimensionnelle supérieures à celles du moulage par gravité.

• Vitesse de production : le moulage sous pression est plus rapide, ce qui le rend idéal pour la production en grand volume, tandis que le moulage au sable est plus lent et demande plus de main-d'œuvre.

Types de machines de moulage sous pression

Il existe plusieurs types de machines de moulage sous pression, chacune conçue pour gérer des matériaux, des géométries de pièces et des exigences de production spécifiques.

Machine de moulage sous pression à chambre chaude

Le moulage sous pression en chambre chaude, également connu sous le nom de moulage en col de cygne ou moulage à chaud, est la plus connue des deux principales techniques de moulage sous pression.

Comment ça marche

Dans le moulage sous pression en chambre chaude, l'alimentation en métal en fusion est directement connectée à la machine et la chambre est chauffée. Le piston est utilisé pour injecter du métal en fusion dans la cavité du moule sous haute pression. Le métal en fusion est forcé dans la cavité à travers un cylindre de tir fixé au piston par une tige. Ce processus est généralement plus rapide et convient aux métaux à bas point de fusion, comme le zinc et le magnésium.

Avantages

• Temps de cycle plus court : La méthode de la chambre chaude est plus rapide, ce qui permet de fabriquer davantage de produits en moins de temps.

• Moins de déchets métalliques : étant donné que le métal est continuellement introduit dans le moule, il y a moins de déchets, ce qui le rend plus respectueux de l'environnement.

• Haute efficacité de production : le creuset interne permet de réduire le nombre d'étapes nécessaires à la coulée.

Inconvénients

• Limité aux métaux à bas point de fusion : La méthode en chambre chaude ne convient qu'aux métaux qui ne corrodent pas ou n'endommagent pas la machine à haute température.

• Problèmes de porosité : les pièces créées par moulage sous pression en chambre chaude peuvent souffrir de porosité, bien que des techniques telles que les chambres sous vide puissent minimiser cela.

Machine de moulage sous pression à chambre froide

Le moulage sous pression en chambre froide est principalement utilisé pour les métaux ayant des points de fusion plus élevés, tels que l'aluminium, le cuivre et le laiton.

Comment ça marche

Lors du moulage sous pression en chambre froide, le métal en fusion est versé dans un four séparé et versé à la louche dans la chambre de la machine. Le métal est ensuite injecté dans le moule à l’aide d’un mécanisme à piston sous haute pression. La méthode de la chambre froide aide à prévenir la corrosion des composants de la machine, ce qui la rend idéale pour les métaux qui pourraient endommager les systèmes à chambre chaude.

Avantages

• Polyvalence : Convient à une large gamme de métaux, y compris ceux à point de fusion élevé.

• Durabilité : Les composants de la machine sont moins susceptibles de se dégrader en raison de la séparation du four et de la machine.

• Pièces résistantes : le moulage sous pression en chambre froide crée des pièces plus denses et plus durables par rapport aux autres méthodes.

Inconvénients

• Temps de cycle plus long : La méthode en chambre froide a un temps de cycle plus long en raison de l'étape supplémentaire consistant à verser le métal en fusion dans la chambre.

• Coûts de maintenance plus élevés : Comme cela implique des équipements et une manutention supplémentaires, les coûts de maintenance peuvent être plus élevés.

Machines de moulage sous pression haute pression

Les machines de moulage sous pression à haute pression utilisent un système d’injection à haute pression pour forcer le métal en fusion dans le moule. Le processus est très rapide, le métal se solidifiant en quelques secondes seulement.

Avantages

• Volume de production élevé : Idéal pour la production en série de grandes quantités de pièces.

• Excellente finition de surface : le moulage sous pression haute pression garantit que les pièces ont une finition lisse et polie.

• Précision dimensionnelle : offre une haute précision et minimise le besoin d’usinage secondaire.

Inconvénients

• Équipement coûteux : Le coût des machines de coulée sous pression à haute pression peut être assez élevé.

• Porosité : Il existe un risque de porosité dans les pièces moulées, ce qui peut affecter la solidité de la pièce.

Machines de moulage sous pression basse pression

Le moulage sous pression à basse pression utilise une basse pression (généralement 20 à 100 kPa) pour pousser le métal en fusion dans le moule, ce qui donne lieu à des pièces avec une porosité minimale et une plus grande uniformité.

Avantages

• Précision : Produit des pièces très précises, en particulier dans les applications à parois minces.

• Oxydation réduite : la basse pression réduit l'oxydation et les autres impuretés dans le métal en fusion.

• Densité accrue : les pièces coulées sous pression à basse pression sont plus denses et plus résistantes.

Inconvénients

• Temps de cycle plus lent : L’application de pression plus lente peut conduire à un cycle de production plus long.

• Ne convient pas aux pièces minces : L'épaisseur de paroi minimale pour le moulage sous pression à basse pression est d'environ 3 mm, ce n'est donc pas idéal pour les pièces très fines.

Machines de moulage sous vide

Le moulage sous pression sous vide, également connu sous le nom de moulage sous pression sous vide, aide à réduire la porosité en créant un vide dans la cavité du moule avant l'injection du métal en fusion.

Avantages

• Défauts de surface minimisés : le moulage sous vide élimine les trous d'évent et les cloques de surface.

• Densité plus élevée : les pièces fabriquées par moulage sous vide ont une densité et une résistance mécanique plus élevées.

Inconvénients

• Équipement complexe : Le système de vide ajoute de la complexité et du coût à la machine de coulée sous pression.

• Application limitée : Idéal pour les pièces qui nécessitent une précision et une résistance élevées, mais peut ne pas convenir à toutes les applications de moulage.

Machines de moulage sous pression

Le moulage sous pression combine les processus de moulage sous pression et de forgeage, en utilisant une haute pression pour solidifier les métaux en fusion pris en sandwich entre les plaques de presse hydraulique.

Avantages

• Faible porosité : le moulage sous pression produit des pièces presque nettes avec une porosité minimale.

• Propriétés mécaniques améliorées : La pressurisation pendant la solidification permet d'obtenir des composants dotés d'une résistance mécanique supérieure.

Inconvénients

• Outillage coûteux : L'outillage requis pour le moulage sous pression est plus coûteux que les méthodes de moulage sous pression traditionnelles.

• Faible flexibilité : L'outillage est dédié à des pièces spécifiques, réduisant la flexibilité en production.

Composants d'une machine de moulage sous pression

Cadre de machine de moulage sous pression

Le châssis supporte tous les autres composants de la machine et assure la stabilité pendant le processus de coulée. Il est conçu pour résister aux pressions et forces élevées exercées lors de l’injection et de l’éjection.

Système d'injection

Le système d’injection est chargé d’injecter le métal en fusion dans la cavité du moule sous haute pression. Ce système comprend un cylindre de tir, un piston et une buse, qui fonctionnent tous ensemble pour garantir une injection précise et efficace.

Système de serrage

Le système de serrage maintient les deux moitiés du moule ensemble pendant le processus d'injection. Il garantit que le moule est bien fermé pour éviter toute fuite de métal en fusion.

Circuit de refroidissement

Le système de refroidissement contrôle la température du moule pendant le processus de coulée. Il utilise des canaux de refroidissement pour faire circuler de l'eau ou d'autres agents de refroidissement autour du moule afin de garantir que le métal se solidifie correctement.

Moule et outillage

Les moules sont fabriqués à partir de métaux durables tels que l'acier et sont conçus pour résister à des températures élevées. L'outillage comprend divers composants tels que des inserts, des cavités et des broches d'éjection qui façonnent et éjectent la pièce moulée.

Comment fonctionne une machine de moulage sous pression ?

Le processus de moulage sous pression commence par la préparation du moule, suivie de l'injection du métal en fusion dans la cavité du moule. Une fois le métal solidifié, le moule s’ouvre et la pièce moulée est éjectée. Le cycle machine comprend plusieurs étapes :

1. Préparation du moule : Le moule est enduit d'un lubrifiant pour faciliter le retrait de la pièce coulée.

2. Fusion du métal : Le métal est chauffé jusqu'à son point de fusion dans un four avant d'être injecté dans le moule.

3. Injection de métal en fusion : Le métal en fusion est injecté dans la cavité du moule à grande vitesse sous pression.

4. Refroidissement et solidification : Le métal fondu refroidit et se solidifie pour prendre la forme du moule.

5. Éjection et détourage : Le moule s'ouvre et la pièce moulée est éjectée. Tout excédent de matière est coupé pour créer une pièce finie.

Avantages de l'utilisation d'une machine de moulage sous pression

Les machines de coulée sous pression offrent de nombreux avantages, notamment pour la production en série de pièces de haute précision :

• Haute précision : les machines de moulage sous pression produisent des composants avec une excellente précision dimensionnelle.

• Temps de cycle plus courts : Le processus est plus rapide que les autres méthodes de coulée, ce qui le rend idéal pour la production en grand volume.

• Pièces durables : les pièces créées par moulage sous pression sont solides, durables et peuvent résister à des conditions difficiles.

• Rentable pour la production de masse : le moulage sous pression est très rentable lors de la production de grandes quantités de pièces grâce aux moules réutilisables et au processus efficace.

Applications des machines de moulage sous pression

Les machines de moulage sous pression sont utilisées dans un large éventail d'industries pour produire des composants tels que :

• Pièces automobiles : composants de moteur, pièces de transmission, roues, etc.

• Composants aérospatiaux : Pièces légères et durables pour avions.

• Électronique : boîtiers pour appareils comme les smartphones, les ordinateurs portables, etc.

• Équipement médical : Instruments chirurgicaux, dispositifs médicaux et composants.

• Biens de consommation : Appareils de cuisine, meubles et jouets.

Maintenance et dépannage des machines de coulée sous pression

Un entretien régulier est essentiel pour garantir la longévité et l’efficacité des machines de coulée sous pression. Les tâches de maintenance courantes comprennent le nettoyage, la lubrification et l'inspection des moisissures. Le dépannage des problèmes courants, tels que la porosité, les défauts de surface et les dysfonctionnements des machines, peut contribuer au bon déroulement de la production.

Innovations dans les machines de moulage sous pression

Les progrès technologiques ont conduit à des innovations dans les machines de moulage sous pression, telles que :

• Automatisation : La robotique et les systèmes automatisés ont amélioré l'efficacité et la précision du moulage sous pression.

• Efficacité énergétique : les machines modernes sont conçues pour consommer moins d'énergie, réduisant ainsi les coûts d'exploitation.

• Matériaux avancés : De nouveaux matériaux sont utilisés pour améliorer les performances des machines de moulage sous pression et des pièces qu'elles produisent.

Tendances futures des machines de moulage sous pression

L'avenir des machines de moulage sous pression est façonné par les technologies émergentes telles que l'Industrie 4.0, la fabrication intelligente et les initiatives en matière de développement durable. Les innovations en matière d’impression 3D, d’automatisation et de pratiques respectueuses de l’environnement devraient révolutionner l’industrie du moulage sous pression.

Conclusion

Les machines de moulage sous pression constituent un élément crucial de la fabrication moderne, permettant la production de composants de haute précision, durables et rentables. Avec les progrès technologiques et l’importance croissante accordée à la durabilité, le moulage sous pression continue de jouer un rôle essentiel dans des secteurs tels que l’automobile, l’aérospatiale et l’électronique.

FAQ

Quelle est la différence entre les machines de moulage sous pression à chambre chaude et à chambre froide ?

• Les machines à chambre chaude sont utilisées pour les métaux à bas point de fusion, tandis que les machines à chambre froide sont conçues pour les métaux à point de fusion élevé.

Les machines de moulage sous pression peuvent-elles être utilisées pour des matériaux non métalliques ?

• Non, les machines de moulage sous pression sont spécifiquement conçues pour le moulage des métaux, bien que certaines variantes puissent traiter les plastiques.

Quelle est la durée de vie typique d’une machine de moulage sous pression ?

• La durée de vie d'une machine de coulée sous pression dépend de l'entretien et de l'utilisation, mais dure généralement entre 10 et 20 ans.

Comment les machines de moulage sous pression contribuent-elles à une fabrication durable ?

• Les machines de moulage sous pression réduisent les déchets de matériaux, améliorent l'efficacité de la production et peuvent utiliser des matériaux recyclables, contribuant ainsi à la durabilité.

Quels facteurs affectent le coût d’exploitation d’une machine de moulage sous pression ?

• Les facteurs incluent la consommation d'énergie, les coûts de maintenance, la complexité des pièces produites et le coût des matières premières.
