Introduction
Le moulage sous pression constitue la pierre angulaire du paysage manufacturier moderne, permettant la production en série de pièces métalliques complexes avec une haute précision et une excellente finition de surface. Ce processus consiste à forcer le métal en fusion sous haute pression dans une cavité de moule, où il se solidifie rapidement pour prendre la forme souhaitée. L'efficacité et la polyvalence du moulage sous pression le rendent indispensable dans diverses industries, notamment l'automobile, l'aérospatiale, l'électronique et les biens de consommation.
Pour les usines, les distributeurs et les acteurs du secteur de la métallurgie, une compréhension approfondie du principe des machines de coulée sous pression est essentielle. Ces connaissances optimisent non seulement les processus de production, mais aident également à sélectionner les équipements et les technologies les plus adaptés aux besoins de fabrication spécifiques. Cet article approfondit les principes de fonctionnement du moulage sous pression, explore les différents types de machines de moulage sous pression et examine les récentes avancées technologiques qui façonnent l'avenir du moulage des métaux.
Les principes du moulage sous pression
À la base, le moulage sous pression est un processus de fabrication qui produit des pièces métalliques géométriquement complexes grâce à l'utilisation de moules réutilisables, appelés matrices. Le principe fondamental consiste à injecter du métal en fusion dans ces matrices sous haute pression, garantissant que le métal remplit toutes les parties du moule et se solidifie rapidement pour former la pièce finale. La capacité de produire de grands volumes de pièces avec une qualité constante fait du moulage sous pression une option attrayante pour de nombreuses industries.
Le processus de moulage sous pression
Le processus de moulage sous pression comprend plusieurs étapes critiques, chacune contribuant à la qualité globale et à la précision du produit final :
1. Préparation du moule : La matrice est nettoyée et recouverte d'un lubrifiant pour faciliter l'éjection de la pièce moulée et réguler la température de la matrice. Cette lubrification contribue à prolonger la durée de vie de la matrice et garantit une qualité constante des pièces moulées.
2. Remplissage : Le métal en fusion est injecté dans la cavité de la matrice à grande vitesse et sous pression. La vitesse d’injection est cruciale pour éviter une solidification prématurée, susceptible de provoquer des défauts. La haute pression garantit que le métal remplit même les parties les plus complexes du moule, capturant les détails les plus fins et produisant des pièces avec des tolérances serrées.
3. Refroidissement : Une fois la cavité de la matrice remplie, le métal en fusion commence à refroidir et à se solidifier. La vitesse de refroidissement est contrôlée pour influencer les propriétés mécaniques de la pièce moulée, telles que la résistance et la dureté. Un refroidissement efficace est essentiel pour maintenir des temps de cycle courts et des cadences de production élevées.
4. Éjection : Après solidification, la matrice est ouverte et la pièce moulée est éjectée à l’aide d’éjecteurs. Des mécanismes d'éjection appropriés sont essentiels pour éviter d'endommager le moulage et la matrice.
5. Découpage : L'excès de matériau, tel que les bavures et les débordements, est retiré de la pièce moulée. Cela peut impliquer un détourage mécanique ou d'autres processus de finition pour obtenir les dimensions finales et la qualité de surface souhaitées.
Matériaux utilisés dans le moulage sous pression
Le moulage sous pression utilise principalement des métaux non ferreux en raison de leurs points de fusion plus bas et de leur excellente fluidité. Les matériaux courants comprennent :
Alliages d'aluminium : connus pour leur légèreté et leurs bonnes propriétés mécaniques, ce qui les rend idéaux pour les applications automobiles et aérospatiales.
Alliages de magnésium : encore plus légers que l'aluminium, utilisés là où la réduction du poids est essentielle.
Alliages de zinc : offrent une ductilité et une résistance aux chocs élevées, adaptés aux formes complexes et aux parois minces.
Alliages de cuivre : offrent une excellente conductivité thermique et électrique.
Le choix du matériau dépend des exigences spécifiques de l'application, notamment des propriétés mécaniques, des considérations de poids et des facteurs environnementaux.
Types de machines de moulage sous pression
Les machines de moulage sous pression sont classées principalement en fonction de la méthode d'injection du métal en fusion dans la matrice. Les deux principaux types sont des machines de coulée sous pression à chambre chaude et à chambre froide, chacune adaptée à différents matériaux et applications.
Machines de moulage sous pression à chambre chaude
Dans le moulage sous pression en chambre chaude, la chambre sous pression est immergée dans le bain de métal en fusion. Un mécanisme à piston force le métal en fusion à travers un col de cygne dans la cavité de la matrice. Cette méthode est efficace en raison de l’injection rapide et de l’oxydation réduite du métal en fusion. Cependant, il est limité aux métaux à bas point de fusion comme les alliages de zinc, d'étain et de plomb, car les métaux à point de fusion plus élevé peuvent endommager les composants de la machine.
Les avantages des machines à chambre chaude incluent des temps de cycle plus rapides et une durée de vie plus longue de la matrice en raison du moindre choc thermique subi par la matrice. Ces machines sont idéales pour les pièces moulées de petite à moyenne taille avec des volumes de production élevés.
Machines de moulage sous pression à chambre froide
Les machines de coulée sous pression à chambre froide sont conçues pour les métaux à point de fusion élevé comme les alliages d'aluminium, de magnésium et de cuivre. Dans cette méthode, le métal en fusion est versé dans une chambre d'injection séparée (manchon de grenaille), puis forcé dans la cavité de la filière par un piston hydraulique ou mécanique à haute pression.
Cette séparation du four de fusion et du système d'injection évite qu'une chaleur excessive n'endommage les composants de la machine. Bien que les temps de cycle soient généralement plus longs que ceux des machines à chambre chaude en raison de cette étape supplémentaire, les machines à chambre froide sont essentielles pour produire des pièces moulées de haute qualité à partir de métaux inadaptés aux méthodes à chambre chaude.
La machine de moulage sous pression à chambre froide joue un rôle essentiel dans la fabrication de composants dotés de propriétés mécaniques supérieures requises dans des secteurs exigeants comme les industries automobile et aérospatiale.
Principe de fonctionnement des machines de moulage sous pression à chambre froide
La machine de coulée sous pression à chambre froide fonctionne selon un principe simple mais très efficace, s'adaptant aux métaux ayant des points de fusion plus élevés qui ne peuvent pas être traités à l'aide de machines à chambre chaude. Comprendre son principe de fonctionnement est crucial pour optimiser la production et garantir l’intégrité des composants moulés.
Système d'injection
Dans le processus en chambre froide, le métal en fusion est versé manuellement ou automatiquement dans le manchon de grenaille à partir du four. Un piston hydraulique avance ensuite, scellant le manchon de tir et forçant le métal en fusion dans la cavité de la matrice à travers le système d'entrée. L’injection doit être rapide pour éviter que le métal ne refroidisse prématurément, ce qui pourrait entraîner des remplissages incomplets ou des arrêts à froid.
La pression d'injection est considérablement élevée, dépassant souvent 15 000 psi, pour garantir que le métal en fusion remplit les détails complexes de la matrice. Les machines modernes sont dotées de commandes sophistiquées pour gérer le profil d'injection, ajustant les vitesses et les pressions de manière dynamique pour optimiser le flux de métal et minimiser les défauts.
Unité de serrage
L'unité de serrage sert à maintenir les moitiés de filière bien fermées pendant les phases d'injection et de solidification. Il doit résister aux immenses forces générées par l’injection à haute pression du métal en fusion. La force de serrage est un paramètre critique et est déterminée en fonction de la surface projetée de la pièce moulée et de la pression d'injection.
Les systèmes de serrage avancés, tels que ceux utilisés dans les équipements des machines de moulage sous pression Longhua , utilisent des plateaux rigides et des barres de liaison robustes pour garantir un alignement précis et une répartition uniforme de la force. Cette précision est essentielle pour maintenir des tolérances serrées et produire des pièces moulées de haute qualité de manière cohérente.
Circuit de refroidissement
Une évacuation efficace de la chaleur est essentielle pour maintenir l’efficacité de la production et la qualité des pièces moulées. Le système de refroidissement d’une machine de coulée sous pression à chambre froide implique généralement :
Refroidissement de la matrice : intègre des canaux à l'intérieur de la matrice pour la circulation du liquide de refroidissement, permettant des taux de solidification contrôlés et réduisant les contraintes thermiques.
Refroidissement du manchon de grenaille : gère la température du manchon de grenaille pour prolonger sa durée de vie et empêcher une solidification prématurée du métal en fusion.
Systèmes de lubrification : les lubrifiants pour matrices aident non seulement à éjecter la pièce moulée, mais contribuent également à la gestion du transfert de chaleur.
L'optimisation des paramètres du système de refroidissement est essentielle pour obtenir les propriétés mécaniques et la précision dimensionnelle souhaitées dans les pièces moulées finales.

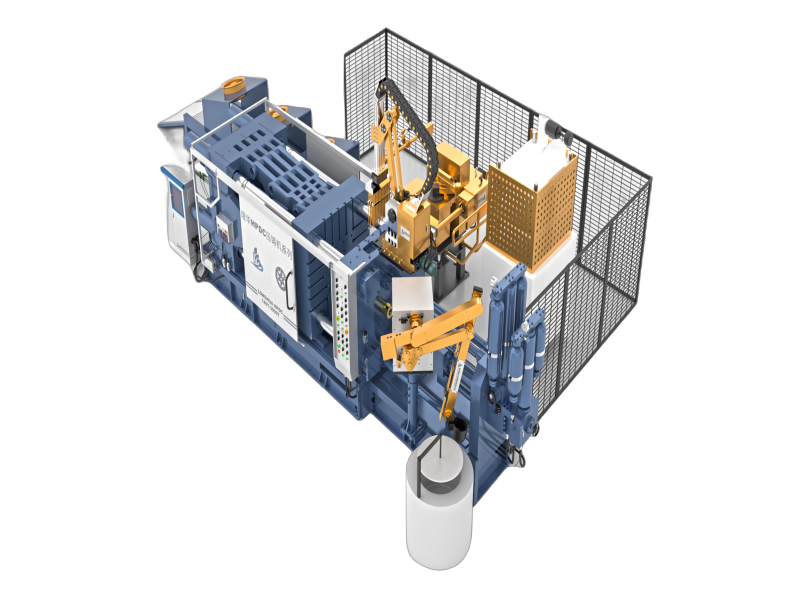

Avancées dans les machines de moulage sous pression automatiques
L'industrie du moulage sous pression a connu d'importants progrès technologiques visant à améliorer la productivité, la qualité et la durabilité. L'automatisation a occupé le devant de la scène, révolutionnant les processus traditionnels et introduisant de nouvelles capacités grâce à l'intégration de la robotique, des capteurs et des systèmes de contrôle intelligents.
Automatisation dans le moulage sous pression
Les machines de moulage sous pression automatisées améliorent le processus de fabrication en introduisant une précision et une répétabilité inaccessibles grâce aux opérations manuelles. Les domaines clés dans lesquels l’automatisation a eu un impact substantiel comprennent :
Manutention des matériaux : les bras robotisés gèrent le métal en fusion, réduisant ainsi les coûts de main-d'œuvre et minimisant l'exposition aux conditions dangereuses.
Fonctionnement de la machine : les contrôleurs logiques programmables (PLC) et les interfaces homme-machine (IHM) permettent un contrôle précis des paramètres d'injection, de la force de serrage et des cycles de refroidissement.
Inspection qualité : les systèmes d'inspection automatisés utilisant la technologie de vision détectent les défauts et mesurent les dimensions critiques en temps réel.
Acquisition et analyse de données : les capteurs et les logiciels collectent et analysent les données opérationnelles, facilitant la maintenance prédictive et l'optimisation des processus.
Des entreprises comme Longhua Die Casting Machine sont à l’avant-garde de cette révolution de l’automatisation. Ils ont développé des machines de moulage sous pression IA à grande vitesse et de haute précision en collaboration avec des instituts prestigieux tels que « l'Institut des sciences et technologies d'Anhui » et « l'Institut Hefei des sciences des matériaux de l'Académie chinoise des sciences. »
Avantages des machines de moulage sous pression automatiques
L'adoption de l'automatisation dans le moulage sous pression offre plusieurs avantages incontestables :
Productivité améliorée : l'automatisation réduit les temps de cycle et augmente le débit en rationalisant les opérations et en minimisant les temps d'arrêt.
Qualité constante : un contrôle précis des paramètres du processus conduit à des pièces moulées uniformes avec des taux de défauts réduits.
Réduction des coûts : l'automatisation réduit les coûts de main-d'œuvre et le gaspillage de matériaux, améliorant ainsi la rentabilité globale.
Sécurité améliorée : minimiser l’implication humaine dans les tâches dangereuses réduit le risque de blessures sur le lieu de travail.
Informations basées sur les données : la collecte de données en temps réel permet aux fabricants de prendre des décisions éclairées, d'optimiser les processus et de mettre en œuvre des stratégies de maintenance prédictive.
Investir dans des machines de moulage sous pression automatiques modernes est une décision stratégique pour les fabricants qui souhaitent rester compétitifs sur un marché en évolution rapide.
Applications du moulage sous pression
La capacité du moulage sous pression à produire des formes complexes avec une haute précision le rend inestimable dans diverses industries. Voici quelques applications notables :
Industrie automobile
Le secteur automobile s'appuie fortement sur le moulage sous pression pour les composants qui nécessitent des propriétés de durabilité et de légèreté. Les exemples incluent les blocs moteurs, les carters de transmission, les supports et les pièces structurelles. L'utilisation d'alliages d'aluminium et de magnésium dans le moulage sous pression contribue à la réduction globale du poids du véhicule, à l'amélioration du rendement énergétique et à la réduction des émissions.
Industrie aérospatiale
Dans les applications aérospatiales, les composants moulés sous pression doivent répondre à des normes strictes en matière de résistance et de fiabilité. Le moulage sous pression offre la possibilité de produire des géométries complexes requises pour les composants d'avion, notamment des boîtiers, des dissipateurs thermiques et des éléments structurels, tout en maintenant des tolérances strictes et des normes de qualité élevées.
Electronique et Télécommunications
Le moulage sous pression est utilisé pour fabriquer des boîtiers, des dissipateurs thermiques et des connecteurs pour appareils électroniques. L’excellente conductivité thermique des alliages d’aluminium et de cuivre les rend idéaux pour dissiper la chaleur dans l’électronique haute performance. La précision et la répétabilité sont cruciales pour garantir la compatibilité et les performances des composants électroniques.
Machines industrielles
Les équipements industriels, y compris les machines agricoles et les équipements de construction, utilisent des pièces moulées sous pression pour les composants qui nécessitent une résistance et une durabilité élevées. Les principes du moulage sous pression sont également appliqués dans le développement d'autres machines, telles que les machines de fabrication de briquettes de déchets agricoles, qui utilisent des systèmes mécaniques tels que des mécanismes à cliquet et à cliquet pour garantir l'efficacité et la fiabilité.
Conclusion
L'industrie du moulage sous pression continue d'évoluer, portée par les progrès technologiques et la demande toujours croissante de solutions de fabrication rentables et de haute qualité. Comprendre les principes de fonctionnement des machines de coulée sous pression, en particulier les distinctions entre les machines à chambre chaude et froide, est essentiel pour prendre des décisions éclairées en matière de planification de la production et d'investissement en équipements.
Des entreprises comme Longhua Die Casting Machine illustrent la progression de l'industrie vers l'innovation et l'efficacité. En adoptant l'automatisation et en collaborant avec des instituts de recherche de premier plan, ils se sont positionnés à l'avant-garde de la technologie de moulage sous pression, proposant des équipements qui répondent aux exigences rigoureuses du paysage manufacturier actuel.
Pour les usines, les distributeurs et les professionnels de l’industrie, tirer parti des technologies modernes telles que la machine automatique de moulage sous pression est essentiel pour renforcer la compétitivité, améliorer la qualité des produits et relever les défis d’un marché dynamique. En restant informées des principes et des avancées du moulage sous pression, les parties prenantes peuvent capitaliser sur les opportunités de croissance et d'innovation.
En conclusion, le moulage sous pression reste un processus intégral dans la fabrication moderne. Sa capacité à produire des composants complexes de haute précision de manière efficace et économique garantit sa pertinence continue. À mesure que la technologie progresse, ceux qui comprennent et adoptent ces avancées feront avancer l’industrie, établissant de nouvelles normes de qualité et de productivité.
