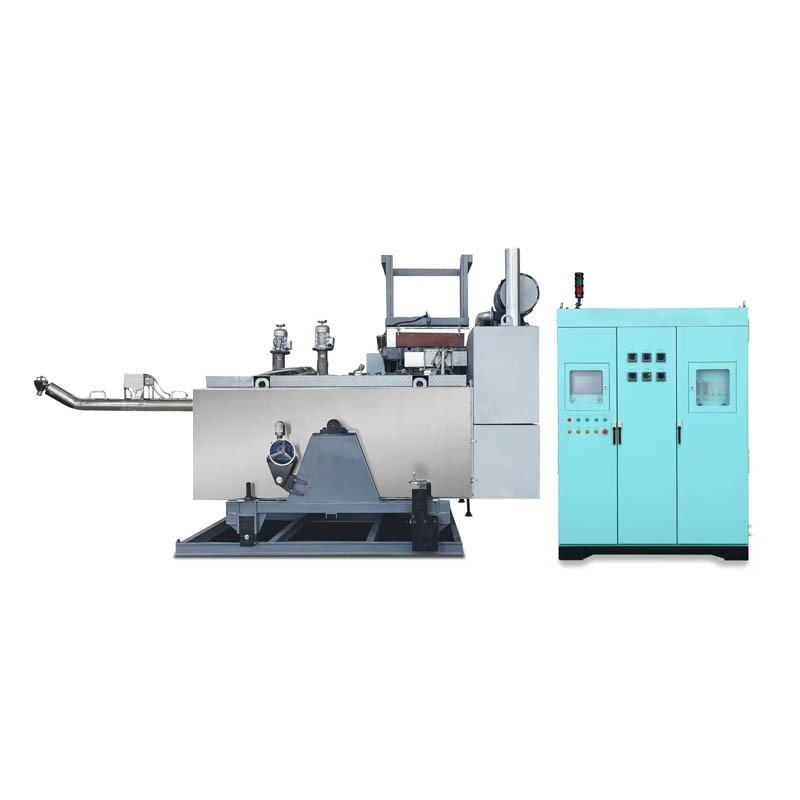

Flux de travail du four de dosage et de fusion du magnésium

Le moulage sous pression du magnésium présente de graves défis opérationnels en raison de l"oxydation rapide, de l"extrême réactivité et de l"inflammabilité des alliages de magnésium fondus. Les fonderies qui utilisent des installations de fusion anciennes ou mal intégrées sont constamment confrontées à des poids de tir incohérents, à des taux de rebut élevés, à une dégradation thermique de la masse fondue et à de graves risques de sécurité au sol. Lorsque le magnésium fondu interagit avec l’air ambiant, il se dégrade instantanément. Cela compromet l’intégrité structurelle des composants moulés finaux et met les opérateurs en danger immédiat.

Le choix du bon four de dosage et de fusion de magnésium n'est pas simplement une décision de capacité. Il représente une intégration centrale du flux de travail qui dicte les temps de cycle, la qualité métallurgique et la sécurité opérationnelle. Un système précis et bien conçu isole les fluctuations de température, maintient les couvercles de gaz de protection et délivre des doses volumétriques exactes au manchon de tir. Cela transforme un processus volatil en une opération de fabrication hautement reproductible, sûre et efficace.

• Nécessité architecturale : les conceptions de creusets à deux chambres (fusion et extracteur/dosage) constituent la norme industrielle pour isoler les fluctuations de température du processus de dosage.

• Économie de précision : la mise à niveau vers un four de dosage automatique de magnésium est directement corrélée à des temps de cycle réduits et à une diminution des déchets de matériaux dans le moulage sous pression en chambre froide.

• Sécurité et conformité : les systèmes modernes doivent intégrer un mélange avancé de gaz de protection (en s'éloignant du SF6) pour empêcher l'oxydation sans compromettre la conformité environnementale.

• Réalités de la maintenance : La longévité des pompes mécaniques, des canaux pivotants et des creusets dicte les véritables dépenses opérationnelles à long terme au-delà des dépenses d'investissement initiales.

Définition des critères de réussite dans les flux de travail de fusion du magnésium

L"impact de la haute réactivité sur la conception des fours

Le magnésium fondu nécessite une isolation stricte de l’air ambiant en raison de sa forte affinité pour l’oxygène. S"il est laissé exposé, le métal forme rapidement des scories et peut s"enflammer en quelques secondes. Cette réalité métallurgique impose que l’architecture du four doit s’adapter à une couverture de gaz de protection continue et hermétiquement fermée. Les fonderies modernes utilisent des mélanges gazeux spécifiques, tels que le SO2 ou le N2 mélangés au R134a, pour créer un mince film protecteur sur le bain fondu. La conception du four doit comporter des mécanismes d"étanchéité spécialisés autour du creuset et des composants de dosage pour empêcher les fuites de gaz et la pénétration d"air. Cela garantit que la fonte reste pure et que l’installation reste sûre.

Les systèmes de distribution de gaz doivent être très précis. Les opérateurs configurent les débitmètres pour maintenir un environnement de pression positive à l"intérieur de l"espace libre du creuset. Si la pression chute, l’air ambiant s’engouffre, entraînant une oxydation immédiate. Les fours avancés intègrent des panneaux de mélange de gaz automatisés qui ajustent les débits en fonction de la position du couvercle du four et de l"activité de la pompe doseuse. Ce contrôle dynamique des gaz évite une consommation excessive tout en garantissant une barrière de protection continue sur le métal liquide.

Intégration du flux de travail : du lingot au manchon de tir

Une opération réussie de moulage sous pression de magnésium repose sur un flux de matière fluide. La séquence idéale commence par le préchauffage et le chargement automatisés des lingots via des goulottes de chargement spécialisées. Le préchauffage élimine l"humidité, évitant ainsi les explosions de vapeur dangereuses au contact du bain fondu. Le métal passe ensuite de la zone de fusion à la zone de maintien ou de transfert, et enfin au dosage quantitatif dans la machine de coulée sous pression à chambre froide.

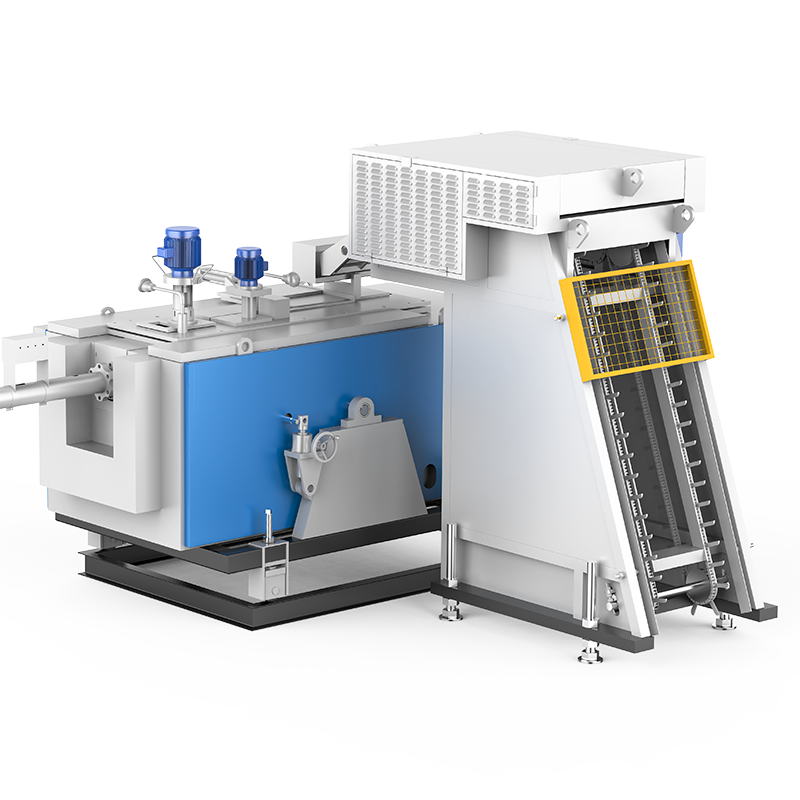

Les goulottes de chargement et les systèmes de sas automatisés jouent un rôle essentiel en empêchant l’entrée d’air et en stabilisant la température du bain pendant un chargement continu. En utilisant des sas, les opérateurs peuvent introduire des lingots solides sans briser le joint de gaz de protection sur la chambre de fusion principale. Les indicateurs de réussite de ce flux de travail intégré incluent une perte de température nulle pendant le transfert de métal, un dosage volumétrique exact dans le manchon de grenaille et une synchronisation parfaitement synchronisée avec le cycle de la machine de coulée sous pression.

Pour y parvenir, les fonderies mettent en œuvre des séquences opérationnelles strictes :

1. Les lingots sont chargés sur un convoyeur de préchauffage et portés à 150°C pour éliminer l"humidité de surface.

2. Le sas automatisé s"ouvre, laissant tomber le lingot préchauffé dans la chambre de fusion sans exposer le bain à l"air ambiant.

3. La chambre de fusion amène rapidement le métal solide à l’état liquide, généralement autour de 680°C.

4. Le métal en fusion s"écoule à travers un déflecteur immergé dans la chambre d"extraction, laissant derrière lui les scories de surface.

5. La pompe doseuse délivre un volume précis de métal via un laveur chauffé directement dans le manchon de tir.

Approches architecturales de base : évaluation des configurations de fours

Systèmes de creuset à chambre unique ou à deux chambres

Les fours à chambre unique sont souvent confrontés à des baisses de température lors du chargement des lingots. Lorsque le matériau froid entre dans un seul bain, la température globale baisse, affectant temporairement la fluidité du métal et sa capacité de dosage. Ce choc thermique peut entraîner des poids de tir incohérents et une augmentation des temps de cycle à mesure que le système récupère. Les opérateurs doivent fréquemment interrompre la production pour permettre au bain de revenir à la température de coulée optimale.

Les systèmes à deux chambres résolvent ce problème en séparant physiquement les processus de fusion et de maintien. La chambre de fusion gère le choc thermique de la matière première entrante et fournit l’apport d’énergie élevé requis pour le changement de phase. Le métal fondu s"écoule ensuite à travers un déflecteur immergé dans la chambre d"extraction (de maintien). Cette chambre secondaire maintient des températures de dosage précises, totalement isolées des fluctuations thermiques de la zone de fusion. Cela garantit que le métal est toujours à la température optimale pour le cycle de moulage sous pression.

Trempage stationnaire vs inclinaison/versage hydraulique

Les fours de trempage stationnaires sont généralement déployés dans des lignes automatisées continues à grand volume. Ces systèmes restent fixes, utilisant des pompes intégrées pour déplacer le métal directement dans la machine de coulée sous pression. Ils offrent une stabilité supérieure et sont plus faciles à sceller avec des gaz protecteurs, ce qui les rend idéaux pour des cycles de production ininterrompus. La conception stationnaire simplifie également le routage des conduites électriques et de gaz, réduisant ainsi l"usure des connexions des services publics.

Les styles d"inclinaison/coulage hydraulique et de creuset amovible sont destinés aux opérations de fonderie à faible volume, spécialisées ou orientées par lots. Ces configurations permettent des changements d"alliage rapides et une maintenance plus facile du creuset. Cependant, les mécanismes de basculement posent des problèmes pour maintenir une couverture continue de gaz de protection pendant la phase de coulée. Les fonderies doivent installer des protections anti-gaz localisées spécialisées sur le bec verseur pour empêcher l"oxydation lors du transfert du métal du four vers la poche de transport ou le moule.

Intégration de mécanismes d"agitation pour l"homogénéisation et le brassage

Les fours de coulée sous agitation au magnésium nécessitent des éléments de conception spécialisés pour accueillir des agitateurs mécaniques. Les agitateurs mécaniques intégrés sont essentiels pour maintenir l"homogénéité de l"alliage, en particulier lorsque l"on travaille avec des alliages complexes contenant des éléments lourds comme le zinc ou les terres rares qui ont tendance à se ségréguer et à se déposer au fond de la masse fondue.

Dans la production de composites à matrice métallique et magnésium (MMC), l’agitation est essentielle. L"action mécanique répartit uniformément les renforts particulaires, tels que le carbure de silicium, dans toute la matrice de magnésium. Le four doit maintenir un contrôle atmosphérique strict autour de l’arbre d’agitation pour empêcher l’introduction d’oxygène ou d’humidité pendant le processus d’agitation. Des joints rotatifs spécialisés et une purge continue du gaz autour de l’arbre de l’agitateur sont obligatoires pour maintenir l’intégrité de la matière fondue.

Évaluation des mécanismes de dosage pour la précision et le rendement

Pompes mécaniques et canaux pivotants

Le transfert de magnésium fondu nécessite un équipement spécialisé capable de résister à des environnements agressifs à haute température. Des pompes mécaniques centrifuges ou pneumatiques sont immergées directement dans le bain fondu. Ces pompes extraient le métal de la chambre d"extraction et le poussent vers le haut vers le mécanisme de transfert. Les composants de la pompe sont généralement construits à partir d"alliages bimétalliques spécialisés ou recouverts de céramiques avancées pour résister à la nature corrosive du magnésium liquide.

Le canal pivotant chauffé, ou laveuse de transfert, relie la sortie de la pompe au manchon de grenaille. Ce canal doit être chauffé indépendamment pour éviter que le magnésium ne se solidifie prématurément avant d"atteindre la machine de coulée sous pression. L"action pivotante permet au canal de se mettre en position de versement et de se rétracter pendant la phase d"injection, garantissant ainsi un accès dégagé au piston de la machine. Les opérateurs doivent inspecter régulièrement les chauffages de la buanderie pour garantir une répartition uniforme de la température tout au long du trajet de transfert.

Le rôle d"un four de dosage automatique de magnésium dans la réduction du temps de cycle

La mise en œuvre d’un four de dosage automatique de magnésium modifie fondamentalement le débit de la fonderie. Le dosage automatique intégré au PLC élimine les incohérences et les retards associés au remplissage manuel. Le système communique directement avec la machine de coulée sous pression, démarrant la coulée à la milliseconde exacte où le manchon de grenaille est prêt. Cette intégration étroite permet de gagner quelques secondes à chaque cycle, augmentant ainsi considérablement les volumes de production quotidiens.

La surveillance automatisée du niveau du bain garantit des rythmes de production continus. Lorsque le niveau de métal baisse, des capteurs détectent le changement et déclenchent des routines de compensation automatique. Cela évite les tirs courts et élimine le besoin pour les opérateurs d"ajuster manuellement les paramètres de la pompe. Le cycle de coulée se déroule à vitesse maximale sans interruption. Le PLC surveille également le couple du moteur de la pompe, alertant les équipes de maintenance des blocages potentiels ou de l"usure excessive avant qu"une panne ne se produise.

Atteindre une précision volumétrique avec un four quantitatif en alliage de magnésium

Des poids précis sont obtenus grâce à des technologies de dosage sophistiquées. Un four quantitatif en alliage de magnésium utilise généralement soit un dosage temps-pression, soit un déplacement mécanique. Les systèmes à pression temporelle appliquent une quantité précise de pression de gaz pendant une durée spécifique pour pousser le métal vers le haut d'un tube montant. Le déplacement mécanique repose sur le mouvement physique d'un piston ou d'une turbine de pompe pour délivrer un volume connu.

Les systèmes modernes atténuent les fluctuations du niveau du bain en utilisant un retour continu des capteurs. Au fur et à mesure que le creuset se vide, le système augmente automatiquement la durée ou la pression de la pompe pour garantir que le volume délivré reste constant. Le retour sur investissement de cette précision quantitative est substantiel. Les fonderies constatent une réduction de la taille des biscuits, des coûts énergétiques de refusion inférieurs et une réduction du flash sur les pièces moulées finales grâce à des matrices parfaitement remplies.

Gestion thermique et contrôle des fluctuations du bain

Atténuer les chutes de température pendant le dosage

La chambre d"extraction s"appuie sur sa masse thermique pour maintenir sa stabilité. Les éléments chauffants, qu"ils soient à résistance électrique ou à gaz, doivent réagir rapidement aux événements de dosage. Lorsqu"un volume de métal est retiré, le système doit compenser sans dépasser la température cible. Le chauffage par résistance électrique offre un contrôle supérieur pour la chambre d"extraction, assurant une répartition uniforme de la chaleur sans les points chauds localisés associés aux flammes directes du gaz.

Les systèmes de contrôle PID sont essentiels pour maintenir des tolérances de température serrées de ± 2°C. La fluidité constante du métal est directement liée à la stabilité de la température. Si le métal refroidit trop, cela peut provoquer des arrêts à froid dans la pièce moulée. S"il surchauffe, cela augmente le risque de porosité et d"oxydation rapide. Une gestion thermique précise garantit que chaque injection entre dans la matrice avec la viscosité exacte requise, maximisant ainsi la densité des pièces et la finition de surface.

Gestion de l"accumulation de scories et de boues

La formation de boues intermétalliques au fond du creuset est une réalité inévitable lors de la fusion du magnésium. Les éléments d"alliage lourds et les impuretés se déposent avec le temps, réduisant le volume utilisable du creuset et obstruant potentiellement les pompes doseuses. Le manganèse, souvent ajouté pour améliorer la résistance à la corrosion, se combine facilement avec les impuretés de fer pour former des boues épaisses qui coulent au fond du creuset.

La conception des fours doit donner la priorité à l’accessibilité pour une élimination régulière et sûre des scories et un nettoyage des creusets. Des fonctionnalités telles que des couvercles facilement amovibles et des ports d"accès dédiés permettent aux opérateurs de nettoyer le bain sans interrompre la production pendant de longues périodes. Une gestion efficace des boues empêche les inclusions dures de pénétrer dans la pièce coulée et prolonge la durée de vie opérationnelle du creuset.

Les protocoles standards de gestion des boues comprennent :

• Écrémage quotidien des scories de surface à l’aide d’outils perforés spécialisés.

• Dragage hebdomadaire en bain profond pour éliminer les boues intermétalliques accumulées au fond du creuset.

• Inspections mensuelles des creusets pour vérifier l"usure des réfractaires ou la dégradation de l"acier.

• Retrait trimestriel de la pompe et nettoyage approfondi de la turbine et du tube montant.

Réalités de mise en œuvre : compromis, risques et coûts opérationnels

Frais généraux de maintenance des composants immergés

Les pompes doseuses, les tubes de transfert et les creusets sont confrontés à une usure importante lorsqu"ils sont continuellement exposés à du magnésium fondu agressif. Les composants mécaniques fonctionnant sous la surface nécessitent des programmes de maintenance rigoureux pour éviter toute défaillance catastrophique lors d"un cycle de production. Le magnésium attaque de manière agressive les aciers standards, nécessitant l"utilisation de matériaux de revêtement spécialisés ou d"alliages à haute teneur en nickel pour les pièces immergées.

Les fonderies sont confrontées à un compromis distinct entre les coûts initiaux plus élevés pour les composants réfractaires ou bimétalliques haut de gamme et les coûts d"arrêt liés aux remplacements fréquents. Investir dans des matériaux de haute qualité et résistants à la corrosion pour les pompes immergées prolonge considérablement les intervalles de maintenance. Cela maintient la cellule de moulage sous pression opérationnelle et productive, compensant les dépenses d"investissement initiales grâce à une disponibilité accrue de la machine.

Exigences de conformité en matière de sécurité et de formation des opérateurs

L’exploitation d’un système de fusion de magnésium nécessite le strict respect des protocoles de sécurité. Les installations doivent être équipées de fosses de ruissellement de secours pour contenir le métal en cas de rupture du creuset. Les opérateurs doivent porter un équipement de protection individuelle (EPI) spécialisé, notamment des combinaisons aluminisées et des écrans faciaux. Ils doivent être parfaitement formés à la manipulation des bouteilles de gaz de protection et à la réponse aux incendies de métaux à l"aide d"agents extincteurs de classe D.

Les coûts cachés de la formation des opérateurs sont considérables. Les fonderies doivent investir dans une automatisation infaillible pour atténuer les erreurs humaines. La détection automatisée des défauts, les alarmes de débit de gaz et les séquences d"arrêt d"urgence sont des fonctionnalités obligatoires. Ces systèmes protègent à la fois la main-d"œuvre et l"infrastructure des installations, garantissant qu"une défaillance mineure du capteur ne se transforme pas en un événement thermique majeur.

Consommation d"énergie par rapport à l"efficacité du taux de fusion

Le maintien d"un état de maintien continu consomme beaucoup d"énergie, en particulier pendant les week-ends ou pendant les périodes de non-production. Les fonderies doivent comparer cette consommation d"énergie continue à l"efficacité des cycles de fusion rapides à partir d"un démarrage à froid. La vidange du creuset et son redémarrage nécessitent un apport d"énergie massif et augmentent les contraintes thermiques sur les parois du creuset.

Les technologies d"isolation et les matériaux de creuset, tels que l"acier plaqué, jouent un rôle majeur dans l"optimisation de l"efficacité thermique. Une isolation microporeuse de haute qualité réduit les pertes de chaleur à travers la coque du four. Cela réduit le kilowattheure par kilogramme fondu et réduit considérablement les dépenses mensuelles en services publics. Une bonne étanchéité du couvercle empêche également la perte de chaleur radiante, améliorant ainsi l’efficacité thermique globale de la cellule de fusion.

Conclusion

Le système optimal de fusion et de dosage du magnésium établit un équilibre précis entre la précision de tir requise, le strict respect des règles de sécurité et une capacité de maintenance gérable. La mise à niveau d"installations manuelles ou à chambre unique vers des configurations automatisées à deux chambres a un impact direct sur la qualité de coulée et le débit de l"installation.

Lors de la présélection d"équipements, donnez la priorité aux systèmes automatiques à deux chambres pour les applications de moulage sous pression à grand volume dans l"automobile et l"aérospatiale. Réservez les systèmes de coulée par inclinaison/coulée et par agitation pour la coulée par lots spécialisée ou la fabrication de composites où la flexibilité l"emporte sur la vitesse de cycle continu.

Prenez ces mesures immédiates pour optimiser votre flux de travail de fonderie :

1. Effectuez un audit de vos installations de vos temps de cycle actuels, de vos taux de rebut et de votre consommation d’énergie.

2. Documentez vos besoins spécifiques en matière d"alliage, vos tolérances de poids et vos objectifs de débit quotidiens.

3. Évaluez vos systèmes de mélange de gaz actuels pour vérifier leur conformité environnementale et leur sécurité.

4. Demandez une consultation technique ou un test pilote auprès de fabricants de fours établis pour valider les performances avant l’intégration.

FAQ

Q : Qu’est-ce qu’un four de dosage et de fusion de magnésium ?

R : Il s"agit d"un système intégré conçu pour fondre en toute sécurité des alliages de magnésium solides, les maintenir à des températures précises sous un couvercle de gaz protecteur et transférer avec précision des doses volumétriques de métal en fusion directement dans une machine de moulage sous pression à chambre froide.

Q : Comment un four de dosage automatique de magnésium améliore-t-il la sécurité de la fonderie ?

R : Il élimine complètement le besoin de remplissage manuel, éloignant les opérateurs de la proximité immédiate du bain fondu. Il utilise également des systèmes de gaz de protection fermés pour empêcher l"oxydation et dispose d"une détection automatisée des défauts pour arrêter les opérations si des anomalies se produisent.

Q : Quelle est la différence entre une chambre de fusion et une chambre d"extraction ?

R : La chambre de fusion reçoit les lingots froids et fournit la chaleur élevée nécessaire à leur fusion. La chambre d"extraction est thermiquement isolée de la zone de fusion, chargée uniquement de maintenir le métal en fusion à une température précise et stable pour un dosage précis.

Q : Comment un four quantitatif en alliage de magnésium gère-t-il les fluctuations du niveau du bain ?

R : Ces fours utilisent des algorithmes de compensation automatisés et des boucles de rétroaction continues des capteurs. À mesure que le niveau de métal dans le creuset baisse, le système ajuste automatiquement la durée de fonctionnement ou la pression de la pompe pour garantir que le volume de tir délivré reste exactement le même.

Q : Qu’est-ce qu’un four de coulée sous agitation au magnésium et quand est-il nécessaire ?

R : Il s’agit d’un four spécialisé équipé d’agitateurs mécaniques. Il est nécessaire pour produire des composites à matrice métallique de magnésium (MMC) ou des alliages complexes, car l"agitation répartit uniformément les renforts particulaires et empêche la ségrégation des éléments d"alliage lourds.

Q : Quels gaz de protection sont nécessaires à la fusion du magnésium ?

R : Le magnésium nécessite un gaz de couverture pour empêcher l’inflammation. Les normes industrielles actuelles utilisent des gaz comme le SO2 ou des mélanges spécifiques de N2 et de R134a. Ces mélanges modernes ont largement remplacé le SF6 en raison de son grave impact environnemental en tant que gaz à effet de serre.

Q : Comment entretenir une pompe doseuse mécanique en magnésium liquide ?

R : La maintenance implique un nettoyage de routine de la turbine et du tube montant pour éliminer les boues. La pompe doit être préchauffée avant l"immersion pour éviter les chocs thermiques. Les pièces d"usure nécessitent un remplacement programmé en fonction des heures de fonctionnement et de l"agressivité de l"alliage.
