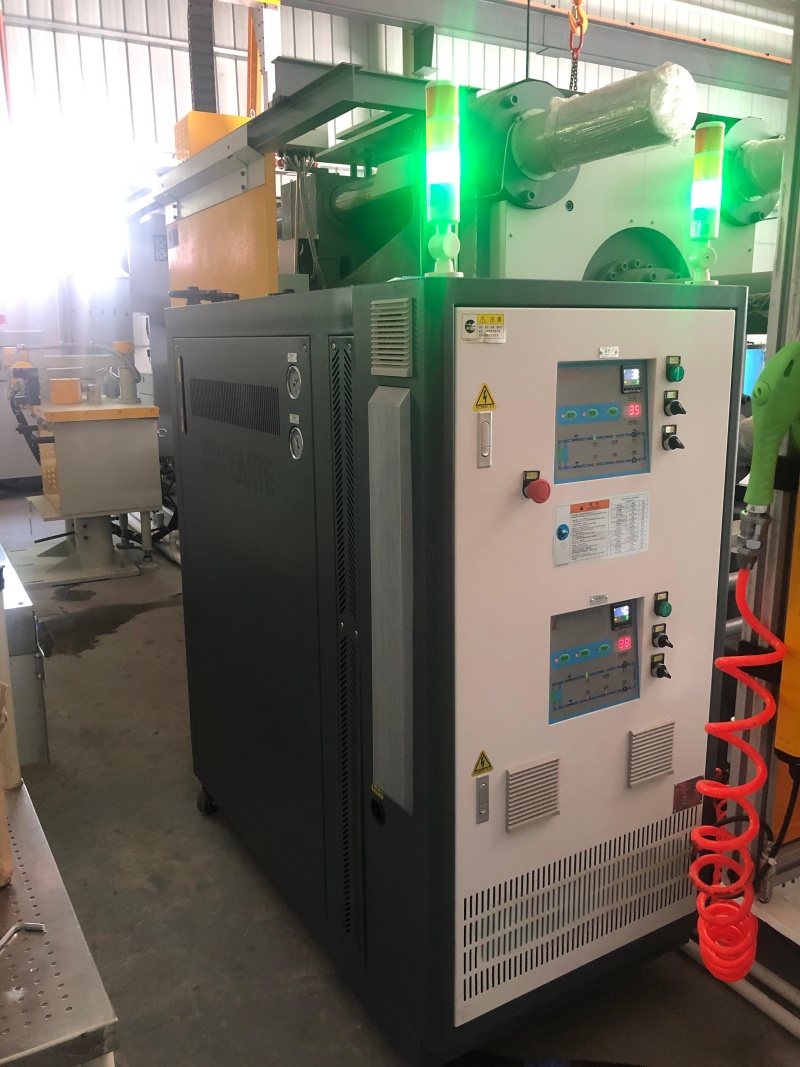

De quel débit un contrôleur de température de moule a-t-il besoin ?

Des débits inadéquats dans la gestion thermique des moules créent des coûts de production cachés qui érodent discrètement l’efficacité de la fabrication. Lorsque la vitesse du fluide descend en dessous des seuils critiques, les temps de cycle s'allongent, les incohérences thermiques se multiplient et les taux de rebut augmentent en raison du gauchissement des pièces, d'une mauvaise finition de surface ou d'un écoulement de fusion du plastique compromis. De nombreuses opérations dimensionnent par erreur un contrôleur de température de moule en fonction uniquement de sa capacité en kilowatts de chauffage ou de refroidissement, ignorant complètement les performances de la pompe et les exigences réelles de débit volumétrique. Sans un débit suffisant pour vaincre la résistance interne du système, même le réchauffeur de plus grande capacité ne peut pas transférer efficacement l'énergie thermique vers ou depuis la surface du moule. L'évaluation des équipements nécessite une évaluation technique stricte des exigences de débit, des courbes de pompe et de l'architecture du système. Le débit réel délivré aux canaux de refroidissement est dicté par la géométrie du moule, les spécifications des matériaux et les chutes de pression réelles. En calculant les exigences de débit précises, les équipes d'ingénierie peuvent sélectionner l'architecture d'équipement exacte nécessaire pour maintenir la stabilité du processus.

Points clés à retenir

• Le débit dicte le transfert de chaleur : l"obtention d"un flux turbulent (nombre de Reynolds > 4 000) n"est pas négociable pour un transfert de chaleur optimal ; le débit est le principal moteur de cet état.

• Plaque signalétique par rapport au débit réel : le débit nominal maximum d"un contrôleur est mesuré à pression nulle. Le débit opérationnel réel est dicté par la chute de pression du système et la courbe de performance spécifique de la pompe.

• Dépendance du flux de fusion : La température du moule a un impact puissant et direct sur le flux du plastique fondu pendant la phase de remplissage ; Des débits TCU précis garantissent que la température du moule reste suffisamment stable pour éviter un gel prématuré ou des tirs courts.

• Spécificité de l"application : les petits moules à injection nécessitent généralement 30 à 60 L/min, tandis que les grandes applications automobiles ou de moulage sous pression dépassent facilement 80 à 200 L/min.

• La surveillance intelligente est essentielle : les opérations modernes nécessitent un contrôle intelligent de la température des moules pour surveiller de manière dynamique les débits, détecter les blocages de canaux et maintenir la répétabilité du processus.

Pourquoi le débit est le fondement de la gestion thermique des moules

La physique du transfert de chaleur

L"efficacité du transfert de chaleur dans tout processus de moulage dépend fortement de la vitesse du fluide. Lorsqu’un fluide caloporteur se déplace lentement dans un canal de refroidissement, il s’écoule en couches parallèles. Nous appelons cet état flux laminaire. L"écoulement laminaire crée une couche limite stagnante de fluide contre la paroi du canal. Cette couche limite agit comme un isolant thermique, limitant considérablement le transfert de chaleur entre l"acier du moule et le fluide. Vous pouvez avoir l’eau la plus froide de la plante, mais si elle se déplace trop lentement, la moisissure reste chaude.

Pour briser cette couche isolante, le fluide doit se déplacer suffisamment rapidement pour créer des turbulences. L"écoulement turbulent mélange le fluide de manière agressive, remplaçant constamment le fluide situé au niveau de la paroi du canal par le fluide provenant du centre du canal. Ce mélange continu agit comme un conducteur thermique, maximisant le coefficient de transfert thermique. Le débit volumétrique détermine directement si le fluide atteint cette vitesse nécessaire. Si vous vous approchez d"une presse et sentez la conduite de retour, un faible débit entraînera souvent une énorme différence de température entre l"alimentation et le retour, indiquant une mauvaise extraction de la chaleur.

Exigences relatives au nombre de Reynolds (Re)

La transition de l"écoulement laminaire à l"écoulement turbulent est calculée à l"aide du nombre de Reynolds (Re). Il s"agit d"une métrique sans dimension qui prend en compte la vitesse du fluide, le diamètre du canal et la viscosité cinématique du fluide. Dans les applications de refroidissement de moules, un nombre de Reynolds inférieur à 2 100 indique un écoulement laminaire. Une valeur supérieure à 4 000 garantit un écoulement totalement turbulent. Étant donné que le diamètre du canal est fixé par la conception du moule et que la viscosité du fluide est dictée par la température de fonctionnement, la vitesse du fluide reste la seule variable que vous pouvez contrôler.

L"augmentation du débit en litres par minute (L/min) ou en gallons par minute (GPM) augmente directement la vitesse du fluide. Cela fait passer le nombre de Reynolds au-delà du seuil de 4 000 requis pour une gestion thermique efficace. Par exemple, pousser de l"eau à travers une conduite de refroidissement standard de 7/16 de pouce nécessite environ 1,2 à 1,5 GPM par conduite juste pour atteindre ce seuil de turbulence. Si votre pompe ne peut pas délivrer ce volume sur toutes les conduites simultanément, vous perdez le contrôle thermique.

Impact sur l"écoulement de fusion, la qualité des pièces et le temps de cycle

La stabilité du débit est directement corrélée aux températures uniformes de la surface du moule. Pendant la phase d"injection, la température de l"acier du moule dicte le comportement du plastique fondu lorsqu"il remplit la cavité. Si un écoulement inadéquat provoque des points chauds et froids sur la surface du moule, le plastique fondu s"écoulera de manière inégale. Les points froids provoquent un gel prématuré du matériau. Cela entraîne des exigences élevées en matière de pression d"injection, des lignes de soudure et des tirs courts.

Des températures uniformes maintenues par un écoulement turbulent garantissent un écoulement de matière fondu constant. Cela minimise le retrait différentiel et les contraintes résiduelles dans la pièce finale. Maximiser l’extraction de chaleur grâce à des débits élevés réduit considérablement la durée de la phase de refroidissement. Étant donné que le refroidissement représente souvent 60 à 80 % de la durée totale du cycle, l’optimisation du débit est le moyen le plus rapide d’augmenter le rendement de la machine et d’améliorer la stabilité dimensionnelle des pièces.

Variables de base dictant les exigences en matière de débit

Géométrie et disposition des canaux de refroidissement

La conception physique des canaux internes du moule dicte le volume de fluide requis pour maintenir une vitesse turbulente. Un canal de plus grand diamètre nécessite un débit volumétrique nettement plus élevé pour atteindre la même vitesse de fluide qu"un canal plus petit. La rugosité de la surface interne et la longueur totale du circuit ont également un impact sur la résistance rencontrée par le fluide. Les chicanes et les barboteurs, couramment utilisés pour refroidir les noyaux profonds, introduisent des restrictions de débit massives qui nécessitent une pression de pompe plus élevée pour être surmontées.

Les stratégies de routage des canaux modifient considérablement les demandes de débit. Les circuits de refroidissement en série acheminent le fluide via un chemin unique et continu. Cette configuration nécessite un débit total plus faible de la pompe mais génère des chutes de pression massives. Vous avez besoin d"une pompe haute pression pour pousser le fluide à travers un circuit en série. Des circuits de refroidissement parallèles répartissent le fluide sur plusieurs canaux simultanément. Cela réduit considérablement la chute de pression, mais nécessite un débit total massif pour garantir que chaque branche individuelle maintient une vitesse suffisante pour obtenir un écoulement turbulent.

Chaleur spécifique au matériau et températures de traitement

La charge thermique introduite dans le moule dépend entièrement du matériau à traiter. Différents polymères et alliages métalliques possèdent différentes capacités thermiques spécifiques. Ils retiennent et libèrent différentes quantités d’énergie thermique. Le traitement du polycarbonate ou des résines techniques à haute température introduit une charge thermique plus élevée que le polypropylène standard. Cela nécessite un taux d’évacuation de la chaleur plus rapide.

Cette charge thermique dicte la différence de température acceptable (Delta T) entre le fluide entrant dans le moule et le fluide qui en sort. Un Delta T inférieur indique une température du moule plus uniforme. Les pièces de précision exigent un Delta T serré de 1°C à 2°C à travers le moule. Pour y parvenir, il faut un débit nettement plus élevé. Si le débit est trop faible, le fluide absorbe trop de chaleur lors de son déplacement, ce qui entraîne un Delta T élevé et des températures de moule inégales de l"entrée à la sortie.

Chute de pression du système et performances de la pompe

La chute de pression, ou perte de charge, représente la résistance à laquelle le fluide est confronté lors de son déplacement depuis la pompe, à travers le système et retour. Chaque composant de la boucle contribue à cette résistance. Les canaux internes du moule, les collecteurs, les raccords rapides et les tuyaux restrictifs détruisent tous la pression du fluide.

Il existe une relation strictement inverse entre la pression du système et le débit. À mesure que la résistance augmente, le débit réel délivré par la pompe diminue. L'évaluation d'un contrôleur de température de moule nécessite d'analyser la courbe de performance de la pompe du fabricant. Cette courbe représente le débit en fonction de la pression de refoulement. Une pompe évaluée à 100 L/min à pression nulle peut ne délivrer que 20 L/min lorsqu'elle est connectée à un circuit de moule restrictif. La sélection d'un équipement basée sur le débit théorique maximum plutôt que sur le débit disponible à la pression de fonctionnement réelle garantit une défaillance sur le site de production.

Calculer le débit total de votre moule

Formules de débit de référence et agrégation totale du système

La détermination du débit exact requis commence par le calcul de la charge thermique totale introduite par le matériau injecté par heure. Vous devez établir les exigences thermiques de base avant d’examiner les spécifications de la pompe. Une fois que vous connaissez la charge thermique, vous pouvez déterminer la vitesse du fluide requise pour éliminer cette chaleur tout en maintenant un Delta T serré.

Suivez ces étapes spécifiques pour calculer votre débit requis :

1. Calculez la charge thermique totale (kW ou BTU/h) en fonction de la chaleur spécifique du matériau, du poids des tirs et des tirs par heure.

2. Déterminez l’augmentation de température cible (Delta T) autorisée dans le moule. Des tolérances plus strictes nécessitent des valeurs Delta T plus petites.

3. Calculez la vitesse du fluide requise pour atteindre un nombre de Reynolds supérieur à 4 000 en fonction des diamètres spécifiques de vos canaux de refroidissement.

4. Convertissez la vitesse du fluide requise en un débit volumétrique (L/min ou GPM) pour un seul canal.

5. Additionnez les exigences de débit pour tous les circuits parallèles combinés pour trouver le débit total absolu que le contrôleur doit fournir.

6. Comparez ce besoin de débit total avec la courbe de performance de la pompe en fonction de la chute de pression estimée de votre système.

Le fait de ne pas regrouper ces exigences individuelles entraîne des canaux thermiquement affamés. Si un moule comporte huit canaux parallèles, chacun nécessitant 10 L/min pour obtenir des turbulences, le contrôleur doit fournir un minimum de 80 L/min à la chute de pression spécifique de ce système de collecteur.

Dimensionnement des références par échelle d"application

La taille de l"équipement varie considérablement en fonction de l"échelle et de la complexité de l"outillage. Les moules d"injection de petite et moyenne taille nécessitent généralement des débits compris entre 30 et 60 L/min. Ces moules sont généralement utilisés pour l’électronique grand public ou les composants médicaux de précision. Dans ces applications, la précision et les temps de réponse rapides ont la priorité sur le simple volume de fluide. La masse thermique totale du moule est relativement faible, mais les canaux sont souvent petits et restrictifs.

Les composants automobiles à grande échelle, les pièces industrielles lourdes et les moules d"emballage à forte cavitation présentent des charges thermiques énormes. Ces applications utilisent fréquemment de vastes systèmes de collecteurs parallèles pour refroidir uniformément de grandes surfaces. Les besoins en débit de ces gros outils dépassent facilement 80 à 200 L/min. L"entretien de ces moules nécessite des pompes centrifuges de grande capacité capables de supporter un débit volumétrique massif sans perte de pression sur des réseaux de refroidissement complexes.

Évaluation de l"équipement : applications de moulage par injection et de moulage sous pression

Exigences standard en matière de moulage par injection

Les processus de moulage par injection standard utilisent généralement des unités à base d"eau ou à eau sous pression fonctionnant à des températures allant jusqu"à 180 °C. L’eau est un fluide caloporteur exceptionnellement efficace. Il a une capacité thermique spécifique élevée et une faible viscosité cinématique. Parce que l’eau s’écoule facilement et absorbe rapidement la chaleur, les pompes centrifuges standards sont très efficaces pour la plupart des moules standards.

Le principal défi technique du moulage par injection moderne consiste à équilibrer la puissance de la pompe et le débit pour naviguer dans des canaux de refroidissement conformes complexes. Les inserts de moule fabriqués par fabrication additive comportent souvent des micro-canaux très restrictifs. Ces canaux nécessitent des pompes aux courbes de performances abruptes. Des pompes à turbine régénératives ou des pompes centrifuges haute pression sont nécessaires pour maintenir une pression élevée et pousser un débit adéquat à travers ces minuscules diamètres.

Demandes de contrôleur de température de moule de moulage sous pression

Les environnements de moulage sous pression présentent une réalité thermique nettement plus dure. Le traitement de l'aluminium ou du magnésium en fusion nécessite des températures de moule qui dépassent de loin les capacités de l'eau. Cela nécessite l’utilisation d’huile thermique haute température fonctionnant jusqu’à 350°C. Lors de la spécification d'un contrôleur de température de moule de moulage sous pression , les ingénieurs doivent tenir compte des propriétés physiques distinctes de l'huile thermique.

L’huile thermique possède une capacité thermique spécifique bien inférieure à celle de l’eau. Il absorbe moins de chaleur par unité de volume. Le pétrole a également une viscosité nettement plus élevée, ce qui le rend plus difficile à pomper et plus résistant aux écoulements turbulents. Pour obtenir le même coefficient de transfert de chaleur qu’un système à eau, un système à base d’huile nécessite des débits considérablement plus élevés. Vous avez besoin de pompes volumétriques spécialisées à haute pression ou de pompes centrifuges à entraînement magnétique robustes. Ces pompes sont spécialement conçues pour déplacer des fluides visqueux à des températures extrêmes sans cavitation ni défaillance des garnitures mécaniques.

Le rôle du contrôle intelligent de la température des moules

Surveillance du débit en temps réel et entraînements à fréquence variable (VFD)

S'appuyer sur des courbes de pompe théoriques et des manomètres manuels n'est plus suffisant pour une fabrication à haut rendement. Les opérations modernes déploient des systèmes intelligents de contrôle de la température des moules équipés de débitmètres à ultrasons ou à vortex. Ces capteurs fournissent des données de débit volumétrique en temps réel et très précises directement au PLC de la machine. Cela élimine les approximations associées à l’estimation du débit basée sur la pression.

Le couplage de ces données en temps réel avec des entraînements à fréquence variable (VFD) crée un système de gestion thermique dynamique en boucle fermée. Une pompe entraînée par VFD ajuste automatiquement la vitesse de son moteur pour maintenir un débit précis défini par l"utilisateur. Si des fluctuations mineures de pression se produisent en raison de changements de viscosité du fluide lors du démarrage, le VFD compense instantanément. Cela garantit la stabilité du processus en assurant un flux turbulent continu. Cela réduit également considérablement la consommation d’énergie en faisant fonctionner la pompe uniquement aussi fort que physiquement nécessaire.

Maintenance prédictive et stabilité des processus

Les contrôleurs intelligents transforment la gestion thermique d"un processus réactif en un processus proactif. Au cours de centaines d’heures de production, les canaux de refroidissement souffrent inévitablement d’une accumulation de tartre, de rouille ou de débris. Cette dégradation réduit lentement le diamètre interne des canaux. Il augmente de façon exponentielle la chute de pression et étouffe silencieusement le débit.

Les systèmes avancés surveillent en permanence le débit de base par rapport à la consommation d"énergie de la pompe. Si le système détecte une baisse progressive du débit malgré un effort constant de la pompe, il identifie la restriction. Le contrôleur déclenche des alarmes de maintenance prédictive bien avant que la dégradation thermique n’affecte la qualité de la pièce ou ne perturbe l’écoulement du plastique fondu. Cette capacité évite les temps d’arrêt inattendus et protège les outils coûteux contre les chocs thermiques et la fatigue.

Erreurs de dimensionnement courantes et risques de mise en œuvre

L"écart « sur papier par rapport au moule réel »

L’erreur d’approvisionnement la plus fréquente consiste à se fier aux valeurs maximales indiquées sur la plaque signalétique imprimée sur une fiche technique. Un système peut paraître parfaitement capable de maintenir des températures serrées à faible débit sur le papier. Cependant, il échouera de manière catastrophique dans le moule réel s’il ne parvient pas à surmonter la chute de pression physique réelle du circuit. Les calculs théoriques supposent des conditions idéales. Les moules du monde réel présentent des virages serrés, des surfaces rugueuses et des collecteurs complexes qui détruisent la vitesse du fluide. Vous devez évaluer l"équipement en fonction de ses performances à la pression de fonctionnement prévue, et non de sa résistance maximale nulle.

Surdimensionner le réchauffeur mais sous-dimensionner la pompe

Les gestionnaires d"installations tentent souvent de résoudre les problèmes de chauffage en achetant des unités dotées d"une capacité de chauffage massive en kilowatts tout en se contentant de pompes standard de faible puissance. Cela crée un scénario dans lequel le contrôleur atteint rapidement son point de consigne en interne, mais le moule reste sous-alimenté thermiquement. Le réchauffeur a l"énergie, mais la pompe sous-dimensionnée n"a pas la force physique nécessaire pour transporter cette énergie dans l"acier du moule. Le contrôleur s"allume et s"éteint parfaitement tandis que la température réelle de la surface du moule fluctue énormément. Cela entraîne des défauts immédiats des pièces et une instabilité dimensionnelle.

Ignorer les raccords et les tuyaux restrictifs

Même la pompe la plus puissante ne peut pas remédier à une mauvaise plomberie externe. Des tuyaux sous-dimensionnés, des coudes à 90 degrés excessifs et des raccords rapides restrictifs créent des chutes de pression artificielles. Ces restrictions paralysent le débit réel délivré à l"outil. Une déconnexion rapide standard de 1/2 pouce peut avoir un orifice interne de seulement 1/4 pouce. Pousser le fluide à travers ce goulot d’étranglement détruit la pression et la vitesse avant même que le fluide n’entre dans le moule. L’audit de la plomberie externe est tout aussi critique que le dimensionnement de la pompe.

Facteurs courants de restriction de débit dans les systèmes de refroidissement de moules

Conclusion

1. Vérifiez les chutes de pression actuelles de votre moule à l"aide de jauges analogiques ou numériques en ligne sur les collecteurs d"alimentation et de retour.

2. Calculez les nombres de Reynolds requis pour vos outils les plus exigeants afin d"établir les exigences de base en matière de vitesse des fluides.

3. Demandez les courbes de performances réelles des pompes aux fabricants d’équipements et comparez votre chute de pression calculée par rapport à celles-ci.

4. Remplacez les raccords rapides restrictifs standard par des alternatives à plein débit pour récupérer instantanément le débit volumétrique perdu.

FAQ

Q : Quel est le débit minimum requis pour obtenir un écoulement turbulent dans un moule ?

R : Le débit minimum dépend entièrement du diamètre du canal de refroidissement et de la viscosité du fluide. Vous devez atteindre un nombre de Reynolds supérieur à 4 000. Pour un canal standard de 10 mm utilisant de l"eau, cela nécessite généralement une vitesse de fluide d"environ 1,5 mètre par seconde. Vous devez calculer le débit volumétrique spécifique pour chaque canal individuel en fonction de ces variables.

Q : Comment la chute de pression affecte-t-elle le débit réel d"un contrôleur de température de moule ?

R : La chute de pression agit comme une résistance contre la pompe. À mesure que la résistance des canaux, des tuyaux et des raccords augmente, le volume de fluide que la pompe peut pousser diminue. Un contrôleur évalué à 100 L/min à pression nulle fournira un débit nettement inférieur lorsqu"il est connecté à un circuit de moule très restrictif.

Q : Quel est l"impact du débit du contrôleur de température sur le flux de plastique fondu pendant l"injection ?

R : Le débit dicte l’uniformité de la température de la surface du moule. Si un faible débit provoque des points froids sur le moule, le plastique fondu injecté gèlera prématurément dans ces zones. Cela restreint l"écoulement de la matière fondue, nécessitant des pressions d"injection plus élevées et provoquant fréquemment des défauts tels que des tirs courts et des lignes de soudure proéminentes.

Q : Quelle est la différence dans les exigences de débit entre les régulateurs de température d’eau et d’huile ?

R : L’huile thermique a une capacité thermique spécifique inférieure et une viscosité plus élevée que l’eau. Parce qu"il absorbe moins de chaleur et est plus difficile à pomper, un système à base d"huile nécessite un débit volumétrique nettement plus élevé et une pompe haute pression plus robuste pour atteindre la même efficacité de transfert de chaleur qu"un système à eau.

Q : Comment puis-je mesurer le débit actuel dans les canaux de refroidissement de mon moule ?

R : La méthode la plus précise consiste à utiliser des débitmètres à ultrasons ou à vortex en ligne installés sur les conduites de retour des circuits de refroidissement. Ces appareils fournissent des données volumétriques en temps réel quelles que soient les fluctuations de pression, offrant ainsi un aperçu précis des performances réelles du canal sans introduire de restrictions mécaniques.

Q : Quel est l"impact des conduites de refroidissement en parallèle et en série sur les exigences de débit de mon contrôleur ?

R : Les conduites en série acheminent le fluide sur un long trajet, nécessitant une pression de pompe élevée mais un volume total inférieur. Des conduites parallèles répartissent le fluide sur plusieurs chemins simultanément, réduisant considérablement la chute de pression, mais nécessitant un débit total massif de la pompe pour garantir que chaque conduite individuelle maintient une vitesse turbulente.
