Comment une machine de moulage sous pression à haute pression remplit-elle rapidement un moule ?

Dans la fabrication en grande série, la différence entre un composant structurellement sain et une pièce rejetée se résume souvent à quelques millisecondes. La vitesse à laquelle le métal en fusion remplit une cavité de matrice dicte la viabilité de l’ensemble du cycle de production. Un remplissage lent ou irrégulier du moule entraîne une solidification prématurée, des arrêts à froid et une porosité importante. Pour les équipes d'approvisionnement et d'ingénierie évaluant les biens d'équipement ou les partenaires de fabrication sous contrat, le fait de ne pas examiner minutieusement les capacités d'injection d'une machine se traduit directement par des taux de rebut élevés, une intégrité des pièces compromise et un retour sur investissement dégradé. Il est essentiel de comprendre les mécanismes exacts permettant à une machine de moulage sous pression à haute pression d'obtenir un remplissage de moule rapide et uniforme. Ce guide détaille les phases d'injection, les configurations d'équipement et les systèmes de contrôle nécessaires pour évaluer les performances de la machine, atténuer les risques de production et garantir une précision dimensionnelle précise.

• L'injection triphasée est obligatoire : le remplissage rapide repose sur une séquence précisément chronométrée : tir lent (évacuation de l'air), tir rapide (remplissage en millisecondes) et intensification (compactage) - pour éviter les défauts.

• Le matériau dicte l'architecture de la machine : L'aluminium nécessite une machine de moulage sous pression à chambre froide haute pression pour éviter la dégradation de l'équipement, modifiant ainsi la dynamique d'injection de base par rapport aux systèmes à chambre chaude.

• Le contrôle en boucle fermée sépare les niveaux : les machines haut de gamme utilisent le retour du capteur en temps réel pour ajuster la vitesse d'injection et la pression à mi-injection, réduisant ainsi considérablement la porosité et le flash.

• Compromis entre vitesse et outillage : bien que des vitesses d'injection plus élevées empêchent un gel prématuré, elles augmentent de façon exponentielle l'usure de la matrice ; L'évaluation des systèmes de gestion thermique et de lubrification est essentielle à la survie à long terme des outils.

La mécanique de l"injection à grande vitesse dans une machine de moulage sous pression à haute pression

Pour atteindre des temps de cycle mesurés en secondes tout en préservant l"intégrité structurelle, la machine doit surmonter la vitesse de refroidissement rapide du métal en fusion entrant en contact avec les matrices en acier. Le principal défi consiste à déplacer le métal liquide d’un état de rétention vers un vide géométrique complexe avant que le matériau ne descende en dessous de sa température de liquidus. Cela nécessite une force immense, un timing précis et une architecture mécanique robuste. Nous le constatons quotidiennement dans les ateliers : si le métal perd trop de chaleur avant d"atteindre les sections les plus fines, la pièce est considérée comme une ferraille.

La configuration principale implique l"interaction entre l"outil de moulage sous pression en deux parties. Cet outil est constitué de la matrice de couverture fixe, qui reste immobile, et de la matrice d"éjection mobile, qui s"ouvre et se ferme pour libérer la pièce finie. L"unité d"injection se connecte directement à la moitié fixe, forçant l"alliage fondu à travers un système de canaux et dans la cavité. L’obtention d’un remplissage impeccable nécessite une séquence d’injection triphasée strictement contrôlée. Les opérateurs surveillent ces phases grâce aux courbes de tir affichées sur l"IHM de la machine, à la recherche de transitions spécifiques de vitesse et de pression.

Phase 1 : Le tir lent (évacuation aérienne)

Le cycle d"injection commence par le tir lent. Le piston avance au-delà du trou de coulée, scellant le métal en fusion à l"intérieur du manchon de tir. À ce stade, la vitesse est intentionnellement maintenue faible, généralement entre 0,1 et 0,3 mètre par seconde. L"objectif principal n"est pas de remplir le moule, mais de rassembler le métal en fusion dans un front solide tout en poussant l"air existant hors du système de manchons et de canaux. Une vitesse lente et contrôlée évite les turbulences. Si le piston se déplace trop rapidement pendant cette phase, cela crée un effet de vague, repliant l"air dans le métal en fusion. Cet air emprisonné devient inévitablement une porosité interne lors du moulage final. Nous ajustons souvent la longueur du tir lent pour garantir que le métal atteigne la porte exactement au moment où le tir rapide se déclenche.

Phase 2 : Le tir rapide (remplissage de la cavité)

Une fois que le métal atteint les portes de la cavité de la matrice, la machine passe instantanément au tir rapide. C’est là que la physique du remplissage en millisecondes prend le dessus. L"accumulateur hydraulique décharge son énergie stockée, entraînant le piston vers l"avant à des vitesses extrêmes. Les vitesses des pistons dépassent souvent 5 mètres par seconde au cours de cette phase, poussant le métal à travers les portes à des vitesses allant jusqu"à 40 mètres par seconde. Cette accélération massive garantit que le métal atteint les extrémités les plus éloignées des moules complexes avant le début de la solidification. Le tir rapide doit remplir toute la cavité en environ 10 à 100 millisecondes. Tout retard permet à la façade métallique de geler prématurément, ce qui entraîne des arrêts à froid et des fonctionnalités incomplètes. Le passage du tir lent au tir rapide doit être instantané ; des soupapes lentes détruisent ici des pièces.

Phase 3 : Intensification (compactage final)

Immédiatement après le remplissage de la cavité, la machine démarre la phase d"intensification. Le piston applique une pression hydraulique maximale à la fin de sa course. Cette soudaine montée en pression remplit deux fonctions essentielles. Premièrement, il écrase tout gaz résiduel piégé en poches microscopiques et structurellement insignifiantes. Deuxièmement, cela nourrit la porosité de retrait. Lorsque le métal fondu passe du liquide au solide, il se contracte naturellement. La pression d"intensification force le matériau fondu supplémentaire du système de canaux et du biscuit dans la cavité, compensant ce retrait volumétrique et garantissant la précision dimensionnelle. Le moment choisi pour ce pic de pression est crucial ; s"il frappe après que les portes soient gelées, il ne fait rien pour la pièce.

Machine de moulage sous pression haute pression à chambre froide vs chambre chaude : dynamique de remplissage

La méthode d"acheminement du métal en fusion vers le système d"injection modifie fondamentalement les capacités de vitesse de remplissage, les profils thermiques et la durée de vie de l"équipement. L’architecture de la machine est presque entièrement dictée par l’alliage coulé. Vous ne pouvez pas imposer un alliage dans le mauvais type de machine sans panne catastrophique de l"équipement.

Systèmes de chambre chaude (zinc, magnésium)

Les systèmes à chambre chaude utilisent un mécanisme à col de cygne immergé. Le cylindre d’injection et le piston se trouvent directement à l’intérieur d’un creuset de métal en fusion. Le mécanisme d’injection étant constamment chauffé, il n’y a aucune perte de température pendant la phase de transfert. Cette configuration offre l"avantage de distances de remplissage plus courtes et d"un maintien continu de la chaleur, permettant des temps de cycle extrêmement rapides. Cependant, les machines à chambre chaude ont une limitation stricte. Ils sont incompatibles avec les alliages hautement corrosifs à point de fusion élevé comme l"aluminium. L"aluminium attaque et dissout de manière agressive les composants en acier immergés, détruisant rapidement le système d"injection. Nous utilisons uniquement des installations à chambre chaude pour le zinc et certains alliages de magnésium.

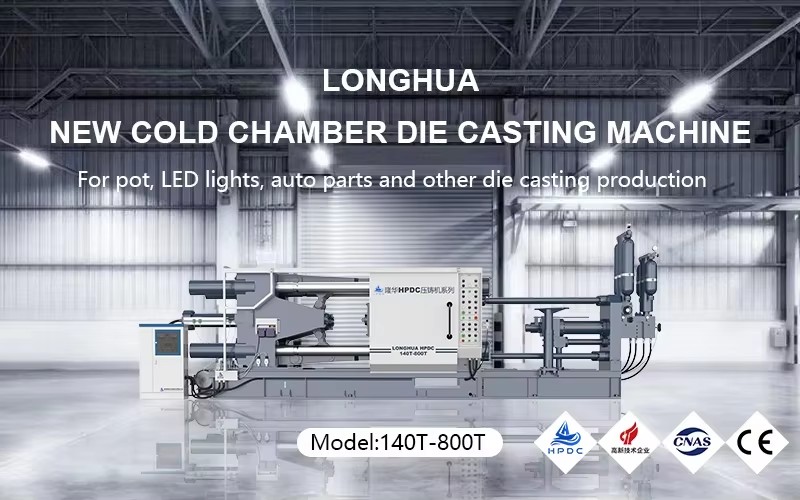

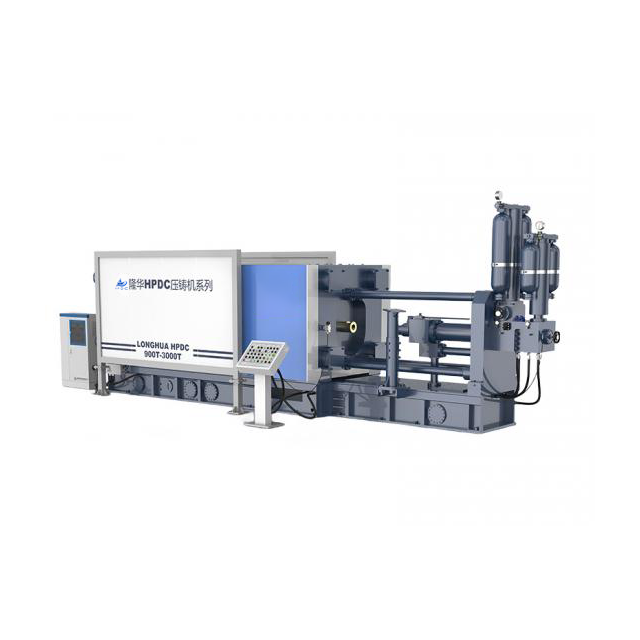

Machine de moulage sous pression haute pression à chambre froide (aluminium, laiton)

Pour l’aluminium et le laiton, les fabricants doivent utiliser une machine de coulée sous pression à chambre froide . Dans cette configuration, le métal fondu est transféré via une poche manuelle ou automatisée dans un manchon de grenaille non chauffé pour chaque cycle. Cela crée des défis d’ingénierie spécifiques. La machine doit exécuter la séquence d'injection suffisamment rapidement pour compenser la chaleur perdue pendant que le métal reste dans la manche froide. Les températures de fusion spécifiques à l'alliage ont un impact important sur les exigences en matière de vitesse et de pression d'injection. L'aluminium nécessite des vitesses d'injection plus élevées pour surmonter la chute rapide de température et empêcher un gel prématuré dans le système de canaux. Le manchon lui-même subit un choc thermique sévère à chaque cycle, nécessitant un acier à outils spécialisé H13 et un refroidissement précis par eau pour maintenir son diamètre interne.

Évaluation d"une machine de moulage sous pression en aluminium de haute précision pour des taux de remplissage rapides

Lorsqu"ils s"approvisionnent en équipements spécifiquement pour les composants en aluminium à tolérance stricte, les acheteurs doivent évaluer les sous-systèmes qui permettent et contrôlent l"injection rapide. La capacité d"une machine à maintenir des taux de remplissage constants détermine la qualité globale du cycle de production. Nous regardons au-delà du tonnage de base et approfondissons les schémas hydrauliques et la logique de contrôle.

Accumulateurs hydrauliques et force d’injection

Le tir rapide nécessite un débit de fluide hydraulique plus instantané que ce que les pompes standard peuvent fournir. Les accumulateurs chargés d"azote fournissent l"énergie hydraulique instantanée nécessaire à cette explosion milliseconde. L"accumulateur stocke le fluide hydraulique sous une pression d"azote gazeux élevée, dépassant souvent 150 bars. Lorsque la soupape proportionnelle à tir rapide s"ouvre, cette pression force le fluide dans le cylindre d"injection à des vitesses énormes. Les critères de réussite pour l"évaluation d"une machine dépendent fortement de la capacité de l"accumulateur. La capacité doit correspondre de manière adéquate au poids de la grenaille requis et à la complexité de la matrice. Un accumulateur sous-dimensionné subira une chute de pression à mi-injection, provoquant le calage et le gel du métal dans le moule. Nous calculons le volume de fluide requis pour le tir et veillons à ce que l"accumulateur puisse le délivrer avec une chute de pression inférieure à 10 %.

Systèmes de contrôle en boucle fermée en temps réel

Les systèmes de contrôle déterminent la précision avec laquelle la machine exécute le profil d'injection. Les systèmes en boucle ouverte reposent sur des réglages de vannes statiques. Ils ne peuvent pas s'adapter aux conditions changeantes pendant le tir. En revanche, les systèmes en boucle fermée utilisent des capteurs pour ajuster les vannes hydrauliques en quelques millisecondes. Une machine de moulage sous pression d'aluminium de haute précision nécessite un contrôle en boucle fermée des paramètres de vitesse, de pression et d'alignement. Cette technologie maintient des vitesses de remplissage constantes malgré les fluctuations de la température du métal, de la viscosité du fluide hydraulique ou du frottement mécanique dû à une pointe de piston usée. Le contrôle en boucle fermée réduit considérablement les taux de rebut en garantissant que chaque tir correspond à la courbe idéale programmée. Si le piston rencontre une résistance inattendue, la servovalve s'ouvre instantanément plus largement pour maintenir la vitesse programmée.

Gestion thermique et lubrification des matrices

Un remplissage rapide génère une immense chaleur. La gestion de cette chaleur est essentielle à la fois pour la qualité des pièces et pour la durée de vie des outils. Les systèmes de lubrification des matrices appliquent des quantités précises de fluide sur les surfaces du moule entre les cycles. Cela remplit une fonction essentielle en deux étapes. Premièrement, le lubrifiant à base d’eau agit comme un agent de refroidissement, se transformant en vapeur et évacuant la chaleur de l’acier de la matrice pour abaisser la température du moule. Deuxièmement, les huiles résiduelles forment une barrière protectrice anti-adhérente, empêchant l’aluminium fondu de se souder à l’acier. La température de la filière a un impact direct sur la vitesse de remplissage. Si la matrice est trop froide, le métal gèle prématurément, provoquant des coulures à froid. Si la matrice est trop chaude, le métal se soude à la surface, provoquant une érosion physique et prolongeant les temps de cycle. Nous utilisons l"imagerie thermique pour cartographier la face de la matrice et ajuster les buses de pulvérisation pour cibler spécifiquement les points chauds.

Atténuation des défauts : compromis entre vitesse, pression et qualité

Plus vite n’est pas universellement mieux. Les ingénieurs doivent équilibrer les paramètres d’injection par rapport aux réalités physiques pour produire des pièces moulées sonores. Pousser une machine jusqu’à ses limites absolues de vitesse introduit souvent de nouveaux défauts. Nous utilisons les diagrammes PQ2 pour trouver la fenêtre de fonctionnement où la puissance de la machine correspond aux exigences de la matrice.

Équilibrer la vitesse avec le piégeage des gaz

Des vitesses d"injection excessives provoquent un écoulement turbulent au niveau de la porte. Au lieu de remplir la cavité avec une façade solide, le métal s’atomise, se pulvérise dans le moule et emprisonne des poches d’air. Il en résulte une porosité interne importante, affaiblissant le composant. Pour atténuer ce problème, les fabricants intègrent souvent des systèmes d"assistance au vide dans les applications à grande vitesse. Les systèmes de vide évacuent l"air de la cavité de la matrice en deux parties juste avant le début du tir rapide. En supprimant la résistance de l"air, la machine peut injecter du métal à des vitesses plus élevées sans risque de piégeage de gaz, produisant ainsi des pièces plus denses et plus résistantes. Nous utilisons également des évents de refroidissement, qui permettent à l"air de s"échapper mais gèlent le métal instantanément au contact, scellant ainsi la conduite de vide.

Considérations sur l’usure des outils et la durée de vie des matrices

L"aluminium en fusion injecté à une vitesse de 5 mètres par seconde agit comme un jet d"eau abrasif. Ce flux à grande vitesse provoque un effet érosif sur l’acier moulé, appelé « lessivage ». Le lessivage dégrade les détails fins du moule, modifie les dimensions et finit par détruire l"outil. Les ingénieurs sont confrontés à un compromis financier strict. Des vitesses d"injection plus élevées peuvent réduire les arrêts à froid et améliorer l"état de surface, mais elles accéléreront la dégradation de l"outillage. Cela nécessite un entretien plus fréquent des matrices, des réparations de soudures ou un remplacement complet. L"optimisation de la conception de la grille afin de réduire la vitesse du métal lors de son entrée dans la cavité est essentielle pour prolonger la durée de vie de la matrice. Nous augmentons souvent légèrement la surface du gate pour réduire la vitesse du gate tout en maintenant le temps de remplissage global.

Risques de mise en œuvre et critères de sélection des équipements

Les considérations pratiques en matière d’approvisionnement et d’intégration des installations vont au-delà de la simple vitesse d’injection. Une machine doit contenir en toute sécurité les forces qu"elle génère et rester fiable en fonctionnement continu. Une unité d"injection rapide est inutile si l"unité de serrage ne peut pas maintenir la matrice fermée.

Évaluation du tonnage de serrage de la machine par rapport aux exigences en matière de taille de grenaille

Il existe une relation directe entre la pression d"injection et la force de serrage. Des vitesses d"injection élevées et des pressions de compactage finales intenses créent des forces de séparation massives à l"intérieur du moule moulé sous pression en deux parties. Si la pression interne de la cavité dépasse la force de serrage de la machine, les moitiés de la matrice se sépareront légèrement pendant le tir. Cela provoque la projection de métal en fusion hors de la ligne de joint, créant ainsi des bavures dangereuses et des inexactitudes dimensionnelles. Pour atténuer ce risque, assurez-vous que le tonnage de verrouillage de la machine dépasse la pression interne calculée de la cavité d"une marge de sécurité, généralement de 20 à 30 %. Qu"il s"agisse d"un système à bascule hydraulique ou mécanique, l"unité de serrage doit rester rigide en cas d"intensification maximale. Nous mesurons l"étirement des barres de liaison lors de l"installation pour confirmer que le tonnage est appliqué uniformément sur les quatre coins.

Frais généraux de maintenance pour les systèmes d"injection à grande vitesse

Faire fonctionner des machines à des vitesses et des pressions extrêmes nécessite un entretien rigoureux. Les vannes hydrauliques, les accumulateurs et les manchons de grenaille fonctionnent sous de fortes contraintes et se dégradent avec le temps. Un fluide hydraulique contaminé détruira les servovalves, paralysant les systèmes de contrôle en boucle fermée. Nous maintenons la propreté des fluides hydrauliques conformément aux normes ISO strictes en utilisant des boucles de filtration hors ligne. Les manchons de tir s"usent à cause de l"action abrasive de la pointe du piston et de l"aluminium fondu. Lors de la sélection de l"équipement, établissez des critères stricts pour évaluer le support OEM. Donnez la priorité aux fournisseurs offrant une disponibilité robuste de pièces de rechange et des machines capables d’intégrer des logiciels de maintenance prédictive. La surveillance des temps de réponse des vannes et des pressions de charge des accumulateurs évite les pannes catastrophiques et les temps d"arrêt imprévus.

Conclusion

Une machine de coulée sous pression à haute pression permet un remplissage rapide du moule non pas uniquement par la force brute, mais grâce à une séquence d"injection multiphasée hautement orchestrée, alimentée par un système hydraulique avancé et une gestion thermique précise. Comprendre la physique des phases de tir lent, de tir rapide et d"intensification permet aux ingénieurs d"optimiser les paramètres et d"éliminer les défauts. Lors de l"évaluation des machines ou des partenaires de coulée, donnez la priorité aux contrôles d"injection en boucle fermée, à une architecture de chambre appropriée pour votre alliage spécifique et à un tonnage de serrage suffisant pour résister à une intensification à haute vitesse. Pour avancer efficacement :

1. Vérifiez vos conceptions de pièces actuelles en termes d"épaisseur de paroi et de distance d"écoulement afin de déterminer des exigences réalistes en matière de temps de remplissage.

2. Calculez le poids de grenaille requis et la surface projetée pour établir les besoins de base en matière d"accumulateur et de tonnage de serrage.

3. Demandez des données documentées sur la capacité d"injection, en particulier les courbes de tir en temps réel, auprès de fournisseurs d"équipements ou de fonderies potentiels.

4. Évaluez l’intégration de systèmes d’assistance au vide et de lubrification automatisée pour prendre en charge la production à grande vitesse en toute sécurité.

FAQ

Q : À quelle vitesse une machine de moulage sous pression haute pression remplit-elle un moule ?

R : Le remplissage du moule se produit généralement en 10 à 100 millisecondes, en fonction de la taille de la pièce, de l"épaisseur de la paroi et de l"alliage spécifique coulé. Cette vitesse extrême est nécessaire pour garantir que la totalité de la cavité est remplie avant que le métal en fusion ne commence à se solidifier contre la matrice en acier plus froide.

Q : Pourquoi le processus d"injection est-il divisé en injections lentes et rapides ?

R : Le tir lent pousse doucement l"air hors du manchon de tir et du système de glissière pour éviter les turbulences et le piégeage de l"air. Le tir rapide prend ensuite le relais, tirant le métal à grande vitesse pour garantir qu"il remplisse toute la cavité complexe avant qu"il ne commence à geler.

Q : Quelle est la différence entre les machines de coulée sous pression à chambre chaude et froide ?

R : Les machines à chambre chaude ont un mécanisme d"injection immergé dans le métal en fusion, ce qui les rend idéales pour le zinc ou le magnésium. Les machines à chambre froide nécessitent que le métal en fusion soit versé dans un manchon séparé non chauffé. Ceci est nécessaire pour l’aluminium, car son point de fusion élevé et sa nature corrosive détruiraient les composants immergés.

Q : Comment la vitesse d"injection affecte-t-elle la porosité de la pièce ?

R : Si la vitesse d"injection est trop élevée sans une ventilation adéquate ou une assistance au vide, cela provoque un écoulement turbulent qui emprisonne l"air, conduisant à une porosité interne. Si la vitesse est trop lente, le métal gèle prématurément, provoquant des arrêts à froid et un remplissage incomplet.

Q : Quelle est la phase d’intensification dans le moulage sous pression ?

R : Il s"agit de la phase finale au cours de laquelle une pression hydraulique maximale est appliquée immédiatement après le remplissage du moule. Cela comprime tout gaz piégé restant dans des poches microscopiques et force du métal supplémentaire dans la cavité pour compenser le retrait volumétrique pendant le refroidissement.

Q : Pourquoi les machines de moulage sous pression d"aluminium de haute précision nécessitent-elles des commandes en boucle fermée ?

R : Les commandes en boucle fermée utilisent des capteurs pour surveiller et ajuster la vitesse et la pression d’injection en temps réel. Cela garantit une qualité constante des pièces et une précision dimensionnelle en compensant automatiquement les variations environnementales ou mécaniques, telles que les changements de température du métal ou de viscosité du fluide hydraulique.
