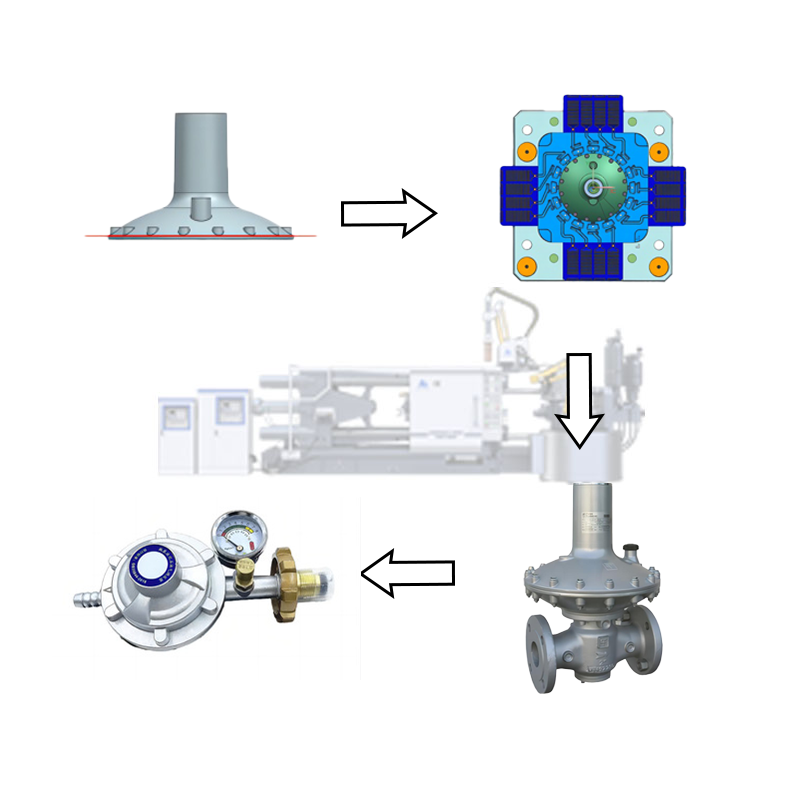

Comment le refroidissement et la ventilation sont-ils planifiés dans un moule de coulée sous pression personnalisé ?

Le moulage sous pression à haute pression est un processus intrinsèquement violent. Le métal en fusion explose dans une cavité en acier à des vitesses extrêmes et sous une pression massive. Il doit passer à l’état solide en quelques millisecondes seulement. Ce changement de phase rapide crée d’immenses défis d’ingénierie dans l’atelier de production. Si l’on ne parvient pas à gérer la dynamique thermique et l’évacuation des gaz, les conséquences sont graves. Les fabricants sont régulièrement confrontés à une porosité élevée, à des défaillances structurelles et à des temps de cycle prolongés. Un mauvais contrôle thermique compromet également gravement la durée de vie globale de l"outil.

Une ingénierie rigoureuse de refroidissement et de ventilation résout directement ces problèmes. Il constitue le principal différenciateur dans l’industrie moderne du moulage. Il élève un outil opérationnel de base en un actif à haut rendement prêt pour la production. Dans cet article, vous apprendrez exactement comment une ventilation avancée empêche le piégeage des gaz. Nous explorerons également comment le placement stratégique des canaux de refroidissement permet d"atteindre un équilibre thermique parfait. Enfin, vous découvrirez comment évaluer les partenaires d"outillage potentiels en fonction de leurs capacités de simulation prédictive.

Points clés à retenir

• Une conception de ventilation efficace dicte directement la densité des pièces et l’intégrité structurelle en atténuant l’air emprisonné et les gaz de moulage.
• Le placement stratégique des canaux de refroidissement détermine l'équilibre thermique de l'outil, minimisant les temps de cycle tout en empêchant le retrait et la déformation de la coulée.
• L'évaluation avancée nécessite d'aller au-delà de l'usinage de base des outils pour exiger des simulations prédictives de flux, des matériaux spécialisés (comme les évents de refroidissement en alliage de cuivre) et une validation T0 rigoureuse.
• Le partenariat avec un fabricant axé sur l'ingénierie atténue le risque de modifications itératives des outils après la construction qui retardent la mise sur le marché.

L’impact commercial de la gestion thermique et gazière

Taux de rebut et porosité

L’air emprisonné dans la cavité provoque directement la porosité interne. Ce défaut courant compromet les applications étanches à la pression. Cela abaisse également considérablement les limites de charge structurelle. Lorsque les gaz de moisissure ne peuvent pas s’échapper assez rapidement, ils se compriment. Ils forment des vides microscopiques à l’intérieur de la structure métallique en solidification. Ces vides affaiblissent considérablement le composant final. Vous constaterez des taux de rebut plus élevés lors des opérations d’usinage secondaire. L"usinage expose ces pores cachés, rendant la pièce inutile. Une évacuation efficace des gaz garantit une structure interne dense et fiable. Il protège vos marges bénéficiaires en réduisant les rejets de pièces à un stade avancé.

Temps de cycle et retour sur investissement

Les goulots d'étranglement thermiques dans un moule de coulée sous pression personnalisé augmentent la durée de la phase de refroidissement. La phase de refroidissement consomme généralement la plus grande partie du cycle de coulée. Une phase de refroidissement plus longue signifie moins de pièces produites par heure. Ce délai réduit considérablement le nombre total de tirs que vous pouvez réaliser par équipe. Le retour sur investissement diminue proportionnellement lorsque les temps de cycle s’allongent. Vous devez extraire la chaleur de l'outil le plus rapidement possible. La gestion thermique hautement optimisée permet de gagner quelques secondes à chaque cycle. Sur une production d’un million de pièces, ces secondes gagnées se traduisent par des gains financiers massifs.

Longévité et entretien des outils

Une cartographie thermique mal planifiée provoque une grave fatigue thermique. Vous verrez souvent des contrôles thermiques et des soudures localisées sur la face de la matrice. Les variations extrêmes de température dilatent et contractent l’acier de la matrice de manière inégale. Ce choc thermique continu provoque des microfissures à la surface de la cavité. Cette contrainte entraîne une défaillance prématurée du moule. Une soudure localisée se produit lorsque le refroidissement ne parvient pas à résoudre des points chauds spécifiques. L"aluminium fondu se lie chimiquement à l"acier à outils surchauffé. Les temps d’arrêt pour maintenance deviennent un fardeau coûteux et récurrent. Une conception thermique équilibrée prolonge considérablement la durée de vie opérationnelle de votre outillage.

Architecture du système de ventilation : prévention du piégeage des gaz

Premiers principes d’évacuation

L"air doit s"échapper de la cavité du moule avant que la façade métallique qui avance n"arrive. La dynamique des fluides dicte cette course à grande vitesse. Le métal en fusion remplit l"espace vide en quelques millisecondes. Si les voies d’évacuation sont trop restrictives, l’air emprisonné se comprime rapidement. Cette compression crée une contre-pression interne. La contre-pression perturbe le flux régulier du métal, provoquant des turbulences et des éclaboussures. La turbulence replie l"air directement dans le matériau en fusion. Vous devez concevoir les voies d"évacuation en fonction du volume total de la cavité. Vous devez également tenir compte du volume de la manche de tir.

Trop-pleins et évents standards

Les méthodes traditionnelles utilisent des canaux d’évacuation peu profonds et des puits de trop-plein. Les ingénieurs usinent ces chemins directement le long de la ligne de joint. Cependant, les évents standards ont des limitations géométriques strictes. Ils ne conviennent souvent pas aux géométries de pièces très complexes. Des conceptions de pièces complexes emprisonnent l’air dans des poches aveugles. Les évents de ligne de séparation standard ne peuvent pas atteindre ces zones isolées. De plus, les évents standards doivent rester très peu profonds. Si vous les coupez trop profondément, du métal en fusion jaillira de la matrice. Cette limitation limite le volume d’air qu’ils peuvent évacuer.

Évents de refroidissement avancés

Les moules de production modernes déploient des évents de refroidissement spécialisés en alliage de cuivre. Le cuivre-béryllium est un choix de matériau très populaire pour ces blocs. Ces alliages offrent une conductivité thermique rapide. Ils comportent des canaux profonds et ondulés. Ces canaux permettent à d’énormes volumes de gaz de s’échapper librement. Lorsque le métal en fusion finit par toucher le bloc de ventilation, il gèle instantanément. La conductivité thermique élevée de l’alliage de cuivre fait baisser immédiatement la température du métal. Cette solidification immédiate empêche la formation de bavures dangereuses à l’extérieur de la cavité. Les évents de refroidissement offrent une amélioration considérable des performances par rapport aux rainures d"échappement standard.

Systèmes d"assistance au vide

Parfois, une ventilation avancée par refroidissement ne suffit toujours pas. Vous devez passer au moulage sous pression sous vide pour répondre aux exigences de porosité ultra faible. Un système de vide extrait activement l’air avant le début de l’injection du métal. Cela crée un environnement de pression négative à l’intérieur de la cavité. L"investissement initial en outillage pour les vannes à vide est assez élevé. Vous avez également besoin de pompes à vide et de contrôleurs spécialisés. Cependant, les améliorations spectaculaires du rendement justifient facilement la dépense. Vous avez besoin de systèmes de vide pour les composants structurels critiques. Ils sont obligatoires pour les pièces subissant ultérieurement un traitement thermique ou une soudure.

Ingénierie de refroidissement de précision dans un moule personnalisé de haute précision

Atteindre l’équilibre thermique

Vous devez maintenir une fenêtre de température étroite et stable sur toute la face de la matrice. La production continue génère une immense énergie thermique. Un moule personnalisé de haute précision repose sur des réseaux de refroidissement internes soigneusement équilibrés. Si l'outil chauffe trop, le métal se soude à l'acier. S'il fait trop froid, le métal gèle prématurément, provoquant des tirs courts. L'équilibre thermique signifie que la chaleur entrant dans la filière est égale à la chaleur sortant de la filière. Atteindre cet état stable nécessite un calcul précis des débits de liquide de refroidissement et de l'emplacement des canaux.

Topologies de conduites de refroidissement

Les ingénieurs utilisent plusieurs topologies de canaux pour cibler les points chauds localisés. Les lignes droites refroidissent les zones de cavité plates et facilement accessibles. Ils sont bon marché et faciles à percer. Cependant, les pièces complexes nécessitent un refroidissement complexe.

• Chicanes : ces lames divisent un canal percé en deux. Ils dirigent le fluide vers un trou borgne et redescendent. Les chicanes sont parfaites pour refroidir des sections de murs épais isolées.
• Barboteurs :  ils utilisent un tube à l'intérieur d'un trou percé. Le liquide de refroidissement circule dans le tube central et tombe en cascade vers l'extérieur. Les barboteurs ciblent efficacement les broches profondes et étroites.
• Fontaines : Semblables aux barboteurs, les fontaines poussent l’eau à grande vitesse dans les zones critiques de stress thermique.

Applications de refroidissement conforme

La fabrication additive a révolutionné la gestion thermique moderne. Les ingénieurs utilisent désormais des inserts en acier à outils imprimés en 3D. Ces inserts comportent des canaux de refroidissement conformes. Les forets traditionnels ne peuvent créer que des trous droits. Les canaux conformes se plient et se courbent librement. Ces passages internes épousent étroitement la géométrie exacte de la pièce. Ils maintiennent partout une distance uniforme par rapport à la surface de la cavité. Le coût initial de ces inserts spécialisés est élevé. Cependant, ils extraient la chaleur plus rapidement et de manière plus uniforme que toute autre méthode. La réduction du temps de cycle à long terme est massive.

Dynamique des fluides de refroidissement

Le débit et la chute de pression sont profondément importants dans la conception des outils. Vous avez besoin d"un flux turbulent dans les canaux de refroidissement. Le flux laminaire est fluide et très inefficace. L"écoulement turbulent crée le chaos à l"intérieur du canal. Cette action chaotique brise la couche limite thermique contre la paroi en acier. Briser cette couche limite maximise l’efficacité du transfert de chaleur. Les ingénieurs doivent dimensionner soigneusement les conduites de refroidissement. Si les canaux sont trop petits, la chute de pression est trop importante. Le système d’eau de l’usine ne parviendra pas à pousser suffisamment de volume à travers l’outil.

Tableau comparatif des technologies de refroidissement

Évaluation des capacités d"ingénierie d"un partenaire en outillage

Simulation prédictive (Moldflow)

Des fabricants crédibles proposent régulièrement des simulations de dynamique des fluides computationnelle (CFD). Ils fournissent également des modèles complets de cartographie thermique. Ils effectuent ces études avant de couper un acier. S’appuyer sur des essais et des erreurs dans l’usine est aujourd’hui inacceptable. Un logiciel avancé prédit exactement le comportement du métal lors de l’injection. Il révèle les pièges à air cachés et identifie avec précision les points chauds thermiques. Vous devez exiger un rapport de simulation complet lors de la phase de devis. Cela prouve que le partenaire comprend l"ingénierie, et pas seulement l"usinage de base.

Compétence en science des matériaux

Le fabricant doit spécifier correctement les différentes qualités d"acier. L"acier à outils standard H13 est courant pour le bloc principal. Cependant, les qualités premium comme Dievar offrent une résistance supérieure au contrôle thermique. Ils doivent également choisir des alliages spécialisés pour les blocs de ventilation. L"alliage métallique spécifique que vous avez l"intention de couler dicte ces choix de matériaux. Le zinc, l"aluminium et le magnésium présentent chacun des charges thermiques différentes. Votre partenaire doit démontrer une connaissance approfondie de la métallurgie. Ils doivent expliquer pourquoi ils ont sélectionné des matériaux spécifiques pour les broches centrales plutôt que pour les blocs d"empreinte.

Hypothèses de conception basées sur les données

Les équipes d’approvisionnement et d’ingénierie doivent demander des données concrètes. Demandez les mesures qui déterminent la configuration de refroidissement et de ventilation proposée. Recherchez des numéros vérifiables dans leurs présentations de conception. Vous voulez des temps de remplissage prévus. Vous devez voir les gradients thermiques exacts cartographiés sur la surface de l"outil. Vous devez également vous renseigner sur les limites de pression du gaz à la fin du remplissage. N"acceptez pas de vagues assurances. Un partenaire compétent justifiera chaque conduite de refroidissement et profondeur de ventilation avec des données de simulation.

Atténuation des risques lors des essais et de la validation des outils

La phase d"essai T0

Le premier plan physique du moule est appelé T0. Un essai T0 réussi démontre immédiatement d’excellentes performances thermiques. Cela prouve également le remplissage complet de la cavité. Vous ne devriez pas voir de plans courts majeurs. Vous devez également éviter les cloques importantes sur la surface de la pièce. L"équipe d"ingénierie surveille attentivement l"outil lors de ces premiers tirs. Ils vérifient que les composants mécaniques fonctionnent correctement sous dilatation thermique. T0 ne consiste pas à produire instantanément une pièce parfaite. Il s’agit de valider les hypothèses d’ingénierie de base.

Validation de l"imagerie thermique

Les fonderies modernes utilisent la thermographie infrarouge lors des premiers cycles de production. Cette technologie valide parfaitement la conception théorique du refroidissement. Une caméra infrarouge capture la signature thermique de la face ouverte de la matrice. Les ingénieurs comparent ces cartes thermiques réelles aux modèles de simulation prédictive. Vous pouvez repérer instantanément les points chauds ou les zones froides imprévues. Si une tige centrale est plus chaude que prévu, ils savent exactement où ajuster le débit d’eau. Cette validation dans le monde réel évite des pannes catastrophiques des outils ultérieurement.

Raffinement itératif

Les ajustements post-essai sont un processus tout à fait standard. Vous pouvez modifier légèrement les vitesses des portes d'injection pour optimiser le remplissage. Vous pouvez également ajuster soigneusement la profondeur des évents en fonction de la formation de flash. Cependant, vous devez exécuter ces modifications méthodiquement. Vous voulez éviter de compromettre l'intégrité structurelle du moule de moulage sous pression personnalisé . Le soudage ou le réusinage majeur de l’acier trempé est risqué. Le fait d’effectuer les travaux d’ingénierie en amont minimise le besoin de modifications drastiques après l’essai. De petits ajustements basés sur les données garantissent que l'outil atteint une efficacité de production maximale en toute sécurité.

Conclusion

Le refroidissement et la ventilation ne sont pas des ajouts post-conception. Ils représentent l’architecture fondamentale d’un outil de casting très rentable. Une bonne gestion thermique et des gaz dicte tout, de la qualité des pièces au temps de cycle. Vous ne pouvez pas atteindre des tolérances strictes ou des normes de porosité nulle sans un système d’évacuation de classe mondiale. De même, vous ne pouvez pas atteindre une rentabilité maximale si votre système de refroidissement est inefficace.

Lors de la sélection d’un partenaire de fabrication, utilisez une heuristique de présélection stricte. Donnez la priorité aux fabricants qui consacrent leurs heures d’ingénierie à la simulation prédictive. Recherchez des équipes qui conçoivent des réseaux thermiques personnalisés en fonction des données. Évitez les fournisseurs qui proposent uniquement des prix sur l"usinage dimensionnel et le poids de l"acier.

Votre prochaine étape est claire. Lancez un examen formel de conception pour la fabricabilité (DFM) pour votre prochain projet. Demandez des rapports de simulation aseptisés à vos partenaires d’outillage potentiels. Évaluez soigneusement leur approche en matière d’évents de refroidissement, de refroidissement conforme et d’équilibre thermique.

FAQ

Q : En quoi un évent de refroidissement diffère-t-il d"un bloc d"échappement standard ?

R : Les évents de refroidissement utilisent des conceptions internes ondulées et des matériaux à haute conductivité, généralement du cuivre au béryllium. Ils laissent passer librement de grands volumes d’air. Lorsque le métal en fusion entre en contact avec le cuivre hautement conducteur, il gèle instantanément. Cette solidification instantanée élimine automatiquement le flash. Cela élimine également le besoin de déplacer les vannes d"arrêt mécaniques, ce qui rend l"outil beaucoup plus fiable.

Q : Quand le moulage sous vide est-il nécessaire par rapport à la ventilation standard ?

R : Des systèmes de vide sont nécessaires pour les pièces nécessitant un traitement thermique ultérieur ou un soudage structurel. Ils sont également obligatoires pour les composants structurels critiques pour la sécurité avec des tolérances strictes de porosité nulle, comme les nœuds de collision automobile. La ventilation standard ne peut tout simplement pas évacuer l’air suffisamment complètement pour répondre à ces exigences extrêmes de densité structurelle.

Q : Les canaux de refroidissement peuvent-ils être modifiés une fois le moule construit ?

R : Des ajustements mineurs, comme l"ajout de chicanes internes à une ligne existante, sont parfois possibles. Cependant, le détournement des canaux de refroidissement primaires dans un bloc en acier trempé est très risqué, extrêmement coûteux et compromet gravement l"intégrité de l"outil. Cela renforce la nécessité absolue d’effectuer une simulation thermique initiale rigoureuse.

Q : Qu’est-ce qui cause la soudure et comment le refroidissement du moule l’empêche-t-il ?

R : La soudure est la liaison chimique de l"aluminium ou du zinc fondu directement à l"acier de la matrice. Elle est directement provoquée par des pics thermiques localisés, ou points chauds, sur la face de la matrice. Un refroidissement adéquat du moule cible ces zones, régulant uniformément la température de surface. Il maintient l"acier en toute sécurité en dessous du seuil critique de température de soudage.
