Comment fonctionne une machine de moulage sous pression à chambre chaude ?

Introduction

Dans la fabrication moderne, la précision, la rapidité et la rentabilité sont des facteurs clés dans le choix des méthodes de coulée. Une machine de coulée sous pression à chambre chaude offre tous ces avantages, ce qui en fait un choix populaire pour produire des pièces de petite à moyenne taille en grand volume avec des alliages à bas point de fusion. Cet article expliquera le processus de travail d'une machine de coulée sous pression à chambre chaude, ses composants principaux, ses avantages, ses limites et ses applications.

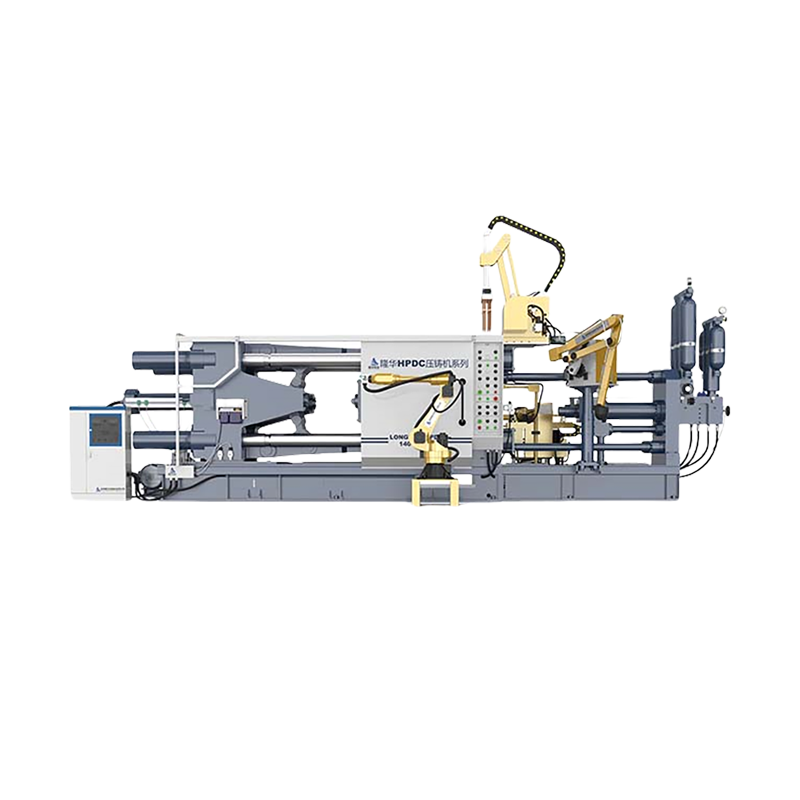

Qu'est-ce qu'une machine de moulage sous pression à chambre chaude ?

Une machine de coulée sous pression à chambre chaude est une machine spécialisée utilisée dans les processus de fabrication qui impliquent l’injection de métal en fusion dans une cavité sous haute pression. La caractéristique clé de ce système est sa chambre de fusion interne, où le métal est maintenu en fusion jusqu'à son injection dans la filière. Cela contraste avec les machines de coulée sous pression à chambre froide, où le métal en fusion est versé dans la chambre d'injection à partir d'un four externe.

Le moulage sous pression en chambre chaude est généralement utilisé pour les matériaux ayant des points de fusion plus bas, tels que le zinc, le magnésium et les alliages plomb/étain. Cette machine est conçue pour la production de gros volumes, ce qui la rend idéale pour les industries qui nécessitent de grandes quantités de pièces constantes.

Composants de base de la machine

La machine de coulée sous pression à chambre chaude se compose de plusieurs composants essentiels qui fonctionnent ensemble pour produire des pièces moulées de haute qualité :

• Four de fusion : Le métal en fusion est stocké dans le four interne de la machine, qui maintient le métal à la température souhaitée.

• Col de cygne (ou Shot Tube) : C'est le conduit qui transfère le métal en fusion du four à la filière. Il est souvent fabriqué à partir de matériaux durables pour résister aux températures extrêmes.

• Buse : Cette partie du système dirige le métal en fusion dans la cavité de la filière. Il est relié au col de cygne et est soigneusement conçu pour assurer un flux fluide.

• Plongeur/Piston hydraulique : Il s'agit du mécanisme qui force le métal en fusion dans la cavité de la matrice sous haute pression, assurant un remplissage précis.

• Matrice : La matrice est le moule qui donne sa forme à la pièce. Il se compose de deux moitiés – la moitié fixe et la moitié mobile – qui sont serrées ensemble pendant le processus d'injection.

Processus étape par étape : comment fonctionne la machine de moulage sous pression à chambre chaude

Comprendre les étapes détaillées du fonctionnement d’une machine de coulée sous pression à chambre chaude permettra de clarifier son efficacité et ses capacités. Le processus comprend les étapes suivantes :

1. Fusion du métal : Le métal est chauffé dans le four interne de la machine et maintenu au bon état fondu. Cela garantit que le processus d’injection se déroulera sans problème.

2. Serrage de la matrice : Une fois la matrice en place, les deux moitiés du moule sont solidement fermées, préparant ainsi l'injection du métal en fusion.

3. Injection : Le piston hydraulique force le métal en fusion du four dans le col de cygne et à travers la buse dans la filière. Cette injection haute pression remplit complètement la cavité, garantissant une grande précision.

4. Pression de maintien et solidification : Au fur et à mesure que le métal en fusion remplit la cavité, la pression est maintenue pour maintenir le métal en place et assurer la solidification. Le processus de refroidissement commence presque immédiatement.

5. Ouverture et éjection de la matrice : Une fois le métal solidifié, la matrice est ouverte et la pièce moulée est éjectée du moule. La pièce est prête à être découpée et traitée ultérieurement si nécessaire.

6. Recyclage et répétition : La machine est prête à commencer le cycle suivant, ce qui en fait un processus très efficace et rapide pour la production de masse.

Avantages clés des machines de moulage sous pression à chambre chaude

La machine de coulée sous pression à chambre chaude offre plusieurs avantages significatifs :

• Temps de cycle rapides : le métal en fusion se trouve déjà à l'intérieur de la machine, ce qui élimine le besoin de transférer le métal en fusion depuis un four externe, accélérant ainsi le processus global.

• Haute précision : La haute pression et le processus d'injection efficace permettent d'obtenir des pièces avec une excellente précision dimensionnelle et une finition de surface lisse.

• Réduction des déchets de matériaux : moins de manipulation de métal en fusion signifie moins de risques de déversement et de gaspillage de matériaux.

• Taux de production élevés : Cette machine est conçue pour une production en grand volume, ce qui la rend idéale pour produire de grandes quantités de pièces rapidement et de manière rentable.

Limites/Considérations

Bien que la machine de coulée sous pression à chambre chaude offre de nombreux avantages, elle présente certaines limites :

• Utilisation limitée du matériau : Le procédé est généralement limité aux alliages à bas point de fusion comme le zinc, le magnésium et le plomb/étain. Il ne convient pas aux métaux à point de fusion élevé comme l’aluminium ou le cuivre.

• Contraintes de taille et de poids : Les machines de coulée sous pression à chambre chaude sont mieux adaptées à la production de pièces de petite à moyenne taille. Les grandes pièces peuvent ne pas convenir à ce processus en raison des limites de la taille de la machine.

• Usure : Le col de cygne, la buse et les autres composants exposés à des températures élevées peuvent s'user avec le temps et nécessiter un entretien ou un remplacement.

• Investissement initial élevé : Bien que la machine offre des vitesses de production rapides, l'investissement initial en équipement et en outillage peut être important.

Matériaux et leur adéquation

La machine de coulée sous pression à chambre chaude est principalement conçue pour les alliages ayant des points de fusion plus bas. Les matériaux les plus couramment utilisés sont :

• Alliages de zinc : Le matériau le plus fréquemment utilisé en raison de son faible point de fusion, de ses excellentes propriétés de coulée et de sa polyvalence.

• Alliages de magnésium : Ils sont utilisés pour les pièces légères, notamment dans les industries automobile et aérospatiale.

• Alliages plomb/étain : Couramment utilisés dans des applications spécialisées où la résistance à la corrosion est importante.

Cependant, il ne convient pas aux matériaux à point de fusion élevé comme l’aluminium ou le cuivre, qui nécessitent une machine de coulée sous pression à chambre froide.

Applications et cas d'utilisation industrielle

La machine de moulage sous pression à chambre chaude est largement utilisée dans diverses industries en raison de son efficacité et de sa précision. Certaines applications courantes incluent :

• Automobile : petits composants tels que carters de boîte de vitesses, leviers et raccords.

• Electronique : Boîtiers et connecteurs pour appareils électriques.

• Biens de consommation : Fabrication de pièces nécessitant une haute précision et produites en grande quantité.

• Quincaillerie : petits raccords, attaches et composants utilisés dans les outils et les machines.

Coulée sous pression en chambre chaude ou en chambre froide – Quand choisir laquelle

La machine de coulée sous pression à chambre chaude est idéale pour certains matériaux, mais une machine de coulée sous pression à chambre froide peut être un meilleur choix pour les alliages à point de fusion élevé comme l'aluminium. Voici les principales différences :

• Chambre chaude : temps de cycle plus rapides, mieux adapté aux alliages à faible point de fusion comme le zinc, le magnésium et le plomb.

• Chambre froide : temps de cycle plus lents, mieux adapté aux alliages à haut point de fusion comme l'aluminium.

Le choix entre ces deux méthodes dépend du matériau utilisé, de la taille de la pièce et du volume de production.

Sélection et spécification d'une machine de moulage sous pression à chambre chaude (considérations B2B)

Lors de la sélection d’une machine de coulée sous pression à chambre chaude , il est important de prendre en compte les éléments suivants :

• Tonnage de la machine : assurez-vous que la machine dispose de la force de serrage appropriée pour la taille et le matériau de votre pièce.

• Système d'injection : évaluez la conception de la buse, la vitesse d'injection et les capacités de contrôle de la température.

• Exigences de maintenance : Soyez prêt à entretenir les composants qui subissent une usure, tels que le col de cygne et la buse.

• Volume de production : Ce processus est idéal pour la production en grand volume. Assurez-vous que votre machine peut gérer le taux de production attendu.

• Conception de l'outillage et des matrices : Tenez compte du matériau et de la conception de vos matrices pour garantir la compatibilité avec le processus en chambre chaude.

FAQ (Foire aux questions)

1. Quels alliages peuvent être utilisés dans une machine de coulée sous pression à chambre chaude ?

• Les alliages de zinc, de magnésium et de plomb/étain sont les plus couramment utilisés.

2. Pourquoi ne puis-je pas couler de l'aluminium sous pression dans une machine à chambre chaude ?

• L'aluminium a un point de fusion élevé qui dépasse les limites du système de chambre chaude, nécessitant une machine de coulée sous pression à chambre froide.

3. Quel est le temps de cycle typique d’une machine de coulée sous pression à chambre chaude ?

• Les temps de cycle peuvent varier de quelques secondes à une minute, selon la complexité et la taille de la pièce.

4. Quels sont les problèmes de maintenance d’une machine de coulée sous pression à chambre chaude ?

• Les composants exposés au métal en fusion, tels que le col de cygne et la buse, s'useront avec le temps et devront être remplacés régulièrement.

Conclusion

La machine de coulée sous pression à chambre chaude est un outil puissant pour la production de haute précision et en grand volume de pièces utilisant des alliages à bas point de fusion. Sa rapidité, son efficacité et sa capacité à fournir des résultats cohérents en font un choix populaire dans des secteurs tels que la fabrication de l'automobile, de l'électronique et des biens de consommation. Cependant, il est important de prendre en compte la compatibilité des matériaux, la taille des pièces et les besoins de maintenance lors de la sélection de la machine adaptée à votre entreprise.
