Comment est configurée une ligne de production complète de moulage sous pression ?

Les investissements en biens d’équipement et l’aménagement des installations dans le secteur de la fabrication à grand volume comportent des enjeux élevés. Des inefficacités mineures se transforment rapidement en pertes opérationnelles importantes, faisant de la phase de conception initiale l"étape la plus critique de l"ingénierie d"une usine. L"alignement des spécifications des alliages, du tonnage des machines, de la gestion thermique et de l"automatisation dans un flux de travail cohérent présente un défi mécanique complexe. Vous devez équilibrer ces variables sans créer de goulots d"étranglement dans les temps de cycle ou de taux de rebut excessifs qui feraient dérailler les calendriers de production.

Ce guide sert de plan technique pour évaluer, concevoir et optimiser une ligne de production complète de moulage sous pression . En passant systématiquement de la fusion des matières premières à la finition de la pièce finale, nous examinons les exigences mécaniques et thermiques nécessaires pour construire une cellule de fabrication hautement efficace et reproductible. Nous couvrirons les configurations exactes des équipements, les tactiques de régulation thermique et les étapes d'intégration de l'automatisation pour garantir que votre installation maximise le rendement tout en maintenant des tolérances dimensionnelles strictes sur des milliers de cycles.

Points clés à retenir

• Alignement des processus : les propriétés physiques de l"alliage cible dictent le choix fondamental entre les configurations de chambre chaude et de chambre froide.

• L"automatisation est obligatoire pour le rendement : l"intégration du remplissage robotisé, de l"extraction et de la lubrification automatisée des matrices est essentielle pour maintenir la cohérence thermique, réduire les temps de cycle et prévenir les dommages aux pièces.

• Intégration post-coulée : une véritable ligne de bout en bout doit prendre en compte le détourage, l"usinage CNC et la finition des surfaces au sein du flux de travail continu afin de minimiser les stocks de travaux en cours (WIP).

• Évolutivité et encombrement : les configurations personnalisées nécessitent un équilibre entre l"encombrement des machines à fort tonnage et les exigences spatiales des cellules de refroidissement et de finition automatisées.

Architecture de base d"une ligne de production de moulage sous pression

Une cellule de fabrication bien configurée repose sur le strict respect de critères d’ingénierie définis. Les principaux objectifs incluent une disponibilité maximale de l"équipement, une porosité interne minimisée, un cycle thermique cohérent dans l"ensemble de l"outillage et une répétabilité dimensionnelle stricte. Pour atteindre ces résultats, il faut traiter l’ensemble de l’installation comme un système thermodynamique unique et synchronisé plutôt que comme des pièces de machines isolées. Si le débit de refroidissement par eau chute au niveau de la filière, le robot d"extraction saisira une pièce plus chaude et plus molle, entraînant une distorsion dimensionnelle en aval.

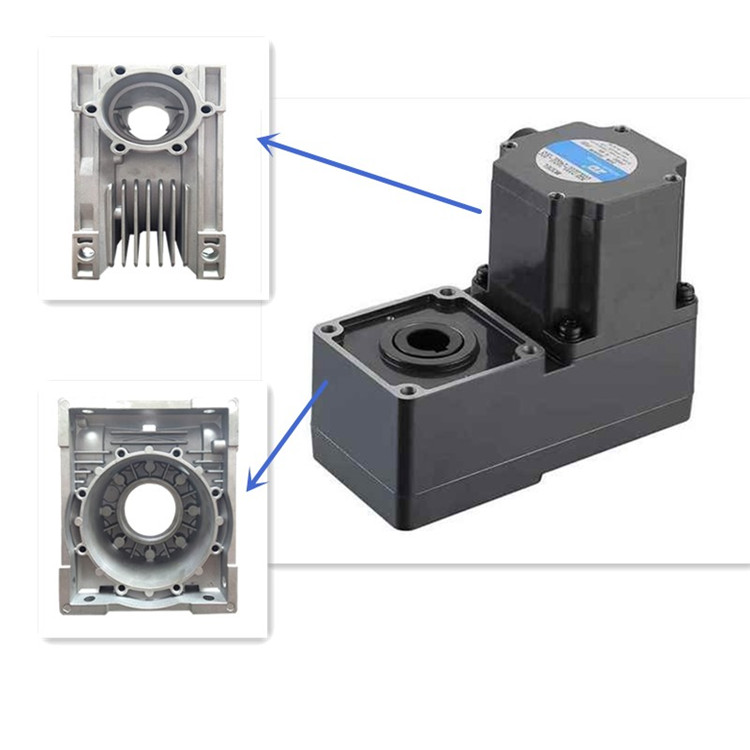

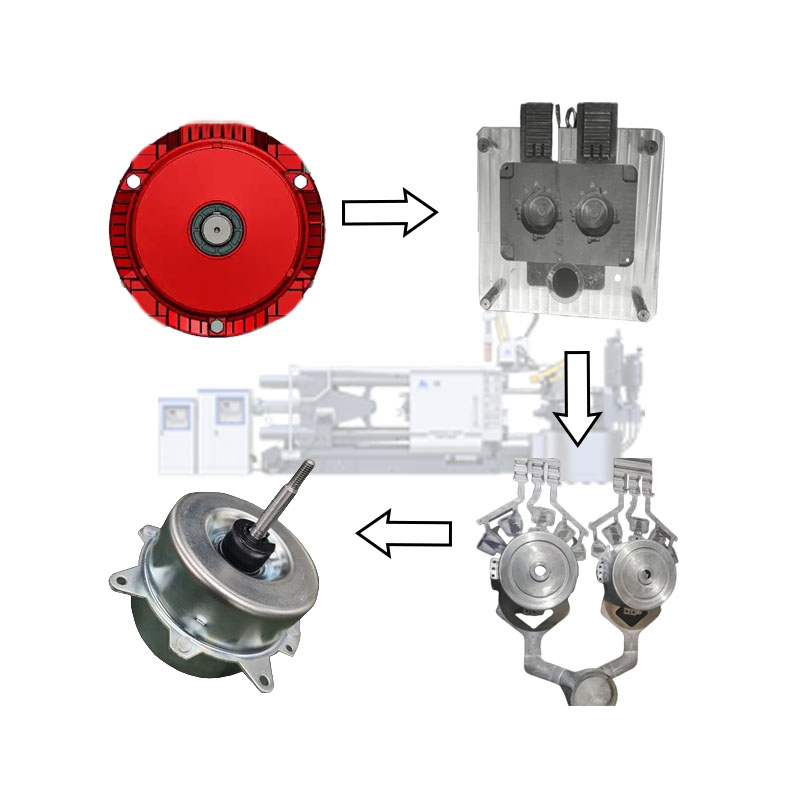

Le flux de travail global s"étend sur quatre étapes principales. La rationalisation de ces étapes principales maintient le coût supplémentaire par article exceptionnellement bas lors des cycles de production à grand volume.

1. Fusion et maintien : les lingots bruts et les déchets propres sont fondus dans un four primaire, traités pour éliminer les impuretés et transférés vers un four de maintien au niveau de la station de machine pour maintenir des températures d'injection précises.

2. Injection et coulée : le métal en fusion est forcé dans la matrice en acier fermée sous une pression hydraulique extrême. La machine passe par des phases de tir lent, de tir rapide et d'intensification pour remplir la cavité avant la solidification.

3. Extraction et refroidissement : la filière s'ouvre et un système automatisé retire la pièce coulée solidifiée. La pièce est ensuite acheminée via un réservoir de trempe ou un convoyeur à air pulsé pour stabiliser sa température.

4. Opérations secondaires : La pièce refroidie est transférée dans une presse hydraulique pour cisailler le système de canaux et les débordements, suivi d'un usinage CNC pour les caractéristiques de tolérance serrée et la finition de surface finale.

L"établissement d"exigences de base nécessite une analyse approfondie du composant spécifique que vous avez l"intention de fabriquer. Le volume de la pièce dicte la capacité du four et la vitesse de coulée nécessaires. L"épaisseur de la paroi influence directement la pression d"injection et le temps de refroidissement requis. La sélection des matériaux établit les paramètres de température fondamentaux et les vitesses de cycle. Ensemble, ces variables forment la base opérationnelle qui dicte chaque choix d"équipement ultérieur.

La conception pour la fabricabilité (DFM) a un impact important sur la disposition physique et la complexité de la ligne. Les éléments critiques de conception des pièces dictent directement la complexité de l’outillage et les mécanismes d’éjection. Des angles de dépouille insuffisants nécessitent des forces d"éjection plus fortes, ce qui peut potentiellement ralentir les temps de cycle et provoquer le perçage des broches d"éjection. Les nervures lourdes et les géométries internes complexes nécessitent des moules multi-glissières, qui nécessitent des plateaux de machine plus grands et des chemins d"extraction robotisés plus sophistiqués. Le traitement de ces géométries pendant la phase DFM évite des rénovations coûteuses de la cellule de production ultérieurement.

Exigences de production de base

Technologies de coulée primaire : chambre chaude ou chambre froide

Configurations de chambre froide pour l"aluminium

L'aluminium possède un point de fusion élevé et une nature hautement corrosive envers les composants de machines standard lorsqu'il est à l'état fondu. Si un mécanisme d’injection reste immergé dans l’aluminium en fusion, le métal dissoudra rapidement les composants en acier, entraînant une panne catastrophique de l’équipement. Cette réalité métallurgique dicte la nécessité de systèmes de chambres froides pour toute ligne de production de moulage sous pression d'aluminium . Dans cette configuration, le métal en fusion est transféré d'un four de maintien séparé dans un manchon de grenaille non chauffé immédiatement avant l'injection.

Les paramètres de pression d’injection dans les systèmes à chambre froide sont extrêmes. Les lignes de production fonctionnent généralement entre 7 et 140 MPa (1 000 à 20 000 psi). Cette immense pression est nécessaire pour pousser le métal relativement plus froid à travers le système de canaux et remplir rapidement les parois minces avant que le métal ne se solidifie. Un contrôle précis de la vitesse du piston et de la courbe de pression est obligatoire pour éviter les arrêts à froid et garantir un remplissage complet de la cavité du moule. La pointe du piston, souvent en cuivre-béryllium pour la dissipation de la chaleur, doit être lubrifiée en permanence pour éviter le grippage à l"intérieur du manchon de tir.

Configurations de chambre chaude pour le zinc et le magnésium

Les alliages à point de fusion inférieur comme le zinc et certains mélanges de magnésium utilisent des configurations de chambre chaude. La caractéristique mécanique déterminante est le mécanisme d’injection immergé, communément appelé col de cygne. Parce que ces alliages n’attaquent pas de manière agressive le col de cygne en acier, le cylindre d’injection reste continuellement immergé dans le bain de métal en fusion. Lorsque le piston est actionné, il force le métal directement vers le haut du col de cygne, à travers la buse et dans la matrice.

Les lignes à chambre chaude offrent des avantages distincts en matière de vitesse de cycle par rapport aux limitations des matériaux. En éliminant l’étape de remplissage séparée, la machine peut cycler beaucoup plus rapidement. Le métal est toujours prêt à la température d’injection exacte, réduisant ainsi les variations thermiques et minimisant la formation d’oxyde. Cependant, cette technologie est strictement limitée aux alliages qui ne dégraderont pas le mécanisme de pompage immergé. Les alliages de zinc comme le Zamak 3 sont idéaux pour ce processus, permettant une production rapide de composants complexes à parois minces.

Matrice de décision sur la technologie de coulée

Équipements et sous-systèmes essentiels

Fours de fusion et de maintien

La gestion thermique commence bien avant que le métal n"atteigne la machine. Les installations doivent choisir entre des fours de fusion centraux qui alimentent l"ensemble de l"usine et des fours de maintien locaux installés sur chaque machine. La fusion centrale offre une efficacité de volume élevé, tandis que les fours de maintien locaux maintiennent la température exacte requise pour le tir spécifique. Les compromis en matière de sources d’énergie jouent ici un rôle important. Les fours à gaz offrent généralement des taux de fusion plus rapides et sont préférés pour la décomposition en vrac, tandis que les fours à résistance électrique offrent un contrôle plus strict de la température et moins de contamination atmosphérique au poste de maintien.

La gestion de la qualité du métal au sein de ces fours évite les défauts de coulée. Les unités de dégazage rotatives automatisées injectent de l"argon ou de l"azote à travers une turbine rotative pour éliminer l"hydrogène dissous de l"aluminium fondu, empêchant ainsi la porosité du gaz dans la pièce finale. Les opérations de fluxage éliminent les oxydes et les impuretés, créant une couche de scories que les opérateurs écument, garantissant que seul le métal propre pénètre dans le manchon de grenaille.

La machine de moulage sous pression : tonnage et force de serrage

La sélection de la taille correcte de la machine nécessite de calculer la force de serrage requise en fonction de la zone projetée de la pièce moulée et de la pression d"injection maximale. La surface projetée comprend la pièce elle-même, le système de glissières, le biscuit et les trop-pleins. En multipliant cette surface totale par la pression d"injection spécifique, on obtient la force minimale requise pour maintenir les moitiés de matrice fermées pendant le tir. Par exemple, une zone projetée de 300 pouces carrés injectée à 8 000 psi nécessite 2 400 000 livres de force, ce qui nécessite une machine conçue pour au moins 1 200 tonnes.

Le dimensionnement comporte des risques opérationnels importants. Un sous-dimensionnement de la machine entraîne une génération de bavures, où le métal haute pression force les moitiés de matrice à se séparer, ce qui entraîne des défaillances dimensionnelles, des rebuts excessifs et des dommages potentiels aux barres de liaison. À l’inverse, le surdimensionnement de la machine entraîne des dépenses d’investissement inutiles, des besoins en installations plus importants et des temps de cycle de séchage plus lents en raison des vérins hydrauliques massifs déplaçant de lourds plateaux.

Systèmes de régulation thermique et de refroidissement des filières

L’injection continue de métal en fusion chauffe rapidement l’outillage en acier. Les thermorégulateurs, utilisant des fluides à base d"eau ou d"huile, circulent à travers les canaux internes de la filière pour maintenir des températures optimales de la filière. Les systèmes à eau offrent des taux d"extraction de chaleur supérieurs et sont standard pour la coulée d"aluminium, tandis que les systèmes à huile peuvent fonctionner à des températures plus élevées sans ébullition, offrant ainsi un meilleur contrôle pour les géométries complexes ou la coulée de magnésium.

Le cycle thermique contrôlé évite une défaillance prématurée de la matrice, connue sous le nom de contrôle thermique, où des fluctuations extrêmes de température provoquent des fissures microscopiques sur la surface de la matrice. Une régulation thermique cohérente garantit également un refroidissement uniforme du métal. L"obtention d"un flux turbulent à l"intérieur des canaux de refroidissement, mesuré par un nombre de Reynolds élevé, maximise le transfert de chaleur, ce qui réduit considérablement la distorsion des pièces et maintient des tolérances dimensionnelles serrées lors de l"éjection.

Intégration de l"automatisation dans une ligne de production de moulage sous pression personnalisée

Extraction et poche robotisées

Une moderne de moulage sous pression sur mesure ligne de production utilise des robots à 6 axes pour retirer les pièces de manière cohérente. Ces robots suivent des chemins précis et reproductibles, garantissant que la pièce est extraite exactement à la même température et au même angle à chaque cycle. Le dimensionnement de la charge utile est essentiel ; le robot doit supporter le poids combiné de la pièce moulée, du système de guidage lourd et de l'outillage d'extrémité du bras. Comparez cela avec les graves inefficacités et les risques de dommages liés à l’extraction manuelle. Les opérateurs qui extraient manuellement des sections individuelles de moules complexes à plusieurs glissières introduisent des variations considérables des temps de cycle, risquent d'endommager l'outillage et créent de graves risques pour la sécurité.

La mise à la louche automatisée dans les lignes de chambre froide remplace le versement manuel. Les louches servocommandées garantissent des poids de tir précis, évitant ainsi un sous-remplissage ou un flash excessif. Ils se déplacent également rapidement du four de maintien au manchon de grenaille, minimisant ainsi la perte de température et maintenant la consistance thermodynamique du métal en fusion. Les poches avancées sont dotées de fonctions de retour automatique pour gérer les interruptions de la machine sans laisser le métal geler dans la tasse.

Systèmes automatisés de pulvérisation et de lubrification

Une fois la pièce extraite, le die doit être préparé pour le tir suivant. Les pulvérisateurs automatisés appliquent les agents de démoulage uniformément dans la cavité. Cette lubrification empêche le métal en fusion de se souder à l"acier et facilite l"éjection des pièces. Les collecteurs de pulvérisation sont fabriqués sur mesure pour chaque matrice, avec des buses individuelles inclinées pour atteindre les nervures profondes et les broches centrales. La pulvérisation manuelle entraîne souvent une application inégale, entraînant des soudures localisées ou une porosité gazeuse due à la combustion d"un excès de lubrifiant à l"intérieur de la cavité.

L’industrie évolue activement vers la technologie du micro-pulvérisation. La pulvérisation traditionnelle par inondation utilise de grands volumes de lubrifiants à base d"eau, ce qui refroidit la filière mais crée un choc thermique massif et génère d"importantes eaux usées. La micropulvérisation applique des lubrifiants hautement concentrés en quantités infimes à l"aide d"air à grande vitesse. Cela réduit considérablement les eaux usées, minimise le choc thermique de l"outillage et prolonge la durée de vie de la matrice en empêchant les cycles rapides d"expansion et de contraction qui provoquent un contrôle thermique.

Inspection qualité en ligne

La détection immédiate des défauts empêche toute valeur ajoutée aux pièces de rebut. L"inspection qualité en ligne intègre des systèmes de vision pour vérifier l"intégralité des pièces et vérifier les plans courts immédiatement après l"extraction. Les caméras vérifient que tous les débordements sont présents, confirmant ainsi que la cavité est complètement remplie. Les cellules d"inspection automatisées aux rayons X peuvent scanner les composants structurels pour détecter la porosité interne avant qu"ils ne soient transférés à la station de détourage. L"identification d"un problème thermique ou de pression en temps réel permet aux opérateurs d"ajuster les paramètres de la machine avant que des centaines de pièces défectueuses ne soient produites.

Workflows de post-coulée et de finition secondaire

Stations de trempe et de refroidissement

Les pièces sortant de la matrice sont trop chaudes pour un découpage immédiat. La configuration de réservoirs de trempe à eau ou de convoyeurs de refroidissement à air stabilise la température des pièces. La trempe à l"eau est rapide et efficace, mais peut introduire une distorsion thermique si la géométrie de la pièce est complexe ou si ses parois ont des épaisseurs variables. Les convoyeurs à refroidissement par air occupent plus d"espace au sol mais offrent une réduction de température plus douce et plus uniforme, préservant ainsi la stabilité dimensionnelle des composants à tolérances serrées. Des ventilateurs positionnés le long de la bande transporteuse accélèrent le processus de refroidissement par convection.

Taille et ébavurage

La dépose du système de guidage et des trop-pleins nécessite des presses hydrauliques adaptées au temps de cycle de la machine de coulée. Si la machine de coulée effectue un cycle toutes les 45 secondes, la presse à découper et son robot de chargement doivent terminer leur opération en 40 secondes pour éviter un goulot d"étranglement. Les matrices de garniture utilisent des bords de cisaillement en acier trempé pour retirer proprement la pièce du système de glissières.

La gestion stratégique des lignes de joint est essentielle pendant la phase de conception de la matrice pour faciliter le détourage. Placez des lignes de joint le long d"arêtes vives, de faces inférieures ou de ruptures d"assemblage. Évitez strictement de placer des lignes de joint sur des faces lisses ou très visibles afin de minimiser les exigences d"usinage secondaire et d"éviter les défauts esthétiques sur les composants destinés au consommateur. Une garniture pincée bien conçue laisse un minimum de bavures, réduisant ainsi le besoin de limage manuel.

Intégration de l"usinage CNC et du traitement de surface

Le moulage atteint une forme presque nette, mais les surfaces de montage critiques, les rainures de joint torique et les trous filetés nécessitent un usinage secondaire. Les lignes modernes intègrent des cellules CNC multi-axes directement en aval de la presse à découper pour obtenir des tolérances serrées. L"intégration de ces cellules dans le flux de travail continu minimise les stocks de travaux en cours et réduit la manutention des matériaux. Les supports Tombstone et les changeurs de palettes maintiennent les broches CNC en fonctionnement continu pendant que les opérateurs ou les robots chargent de nouvelles pièces moulées.

Le grenaillage, la finition vibratoire et les préparations de revêtement constituent les étapes finales de la boucle de production. Ces processus éliminent les bavures mineures, créent une texture de surface uniforme et préparent le substrat pour la peinture, le revêtement en poudre ou l"anodisation. Des grenailles d"acier ou des supports céramiques bombardent la surface de la pièce, la martelant pour améliorer la résistance à la fatigue et l"uniformité esthétique.

Dimensions d"évaluation : rendement, évolutivité et compromis

Des fonctionnalités aux résultats

L"évaluation de l"équipement nécessite de mapper les caractéristiques spécifiques de la machine directement aux résultats de production. Le contrôle de tir en boucle fermée en temps réel surveille et ajuste la vitesse du piston en millisecondes, ce qui donne lieu à des pièces structurelles à porosité nulle. Les systèmes d"assistance au vide évacuent l"air de la cavité de la matrice avant l"injection, réduisant ainsi considérablement le piégeage de gaz. Cela permet aux pièces de subir des traitements thermiques à haute température sans cloquage. Investir dans ces fonctionnalités réduit directement les taux de rebut et élargit la gamme d’applications viables pour votre installation.

Empreinte vs débit

Les contraintes d’agencement des installations dictent souvent le choix des équipements. Les cellules entièrement automatisées nécessitent un espace au sol important pour les clôtures de sécurité, les enveloppes robotisées et les convoyeurs de refroidissement. Vous devez analyser les exigences spatiales par rapport aux gains de débit projetés. Une disposition linéaire peut offrir le flux de matériaux le plus rapide, tandis qu"une cellule en forme de U permet à un seul opérateur de surveiller simultanément la machine de coulée et la station de finition CNC. Les accumulateurs verticaux peuvent économiser de l"espace au sol en empilant les pièces de refroidissement verticalement plutôt que de les répartir sur un long convoyeur.

Consommation d"énergie et conformité environnementale

Les besoins énergétiques des fours de maintien représentent une dépense opérationnelle continue majeure. La sélection de revêtements réfractaires à haute efficacité et de couvercles isolés réduit les pertes de chaleur et réduit la consommation de gaz. La gestion environnementale des lubrifiants de filière et des eaux usées nécessite des systèmes de filtration intégrés. La transition vers la technologie de micro-pulvérisation améliore non seulement la durée de vie des outils, mais simplifie également la conformité environnementale en éliminant pratiquement les rejets d"effluents, gardant ainsi l"atelier sec et sûr.

Risques de mise en œuvre et stratégies d’atténuation

Usure des outils et fatigue thermique

Le bombardement constant de métal à haute pression et à haute température crée un risque grave de dégradation de la matrice. Le lessivage se produit près de la porte, là où la vitesse du métal est la plus élevée, érodant l"acier. La fatigue thermique entraîne un contrôle thermique, qui transfère des textures indésirables sur les pièces coulées. Atténuez ce risque grâce à des capteurs de maintenance prédictive intégrés dans la puce qui surveillent les pics de température. La conception optimisée des canaux de refroidissement, y compris le refroidissement conforme fabriqué par impression 3D, garantit une extraction homogène de la chaleur et prolonge la durée de vie des outils.

Gestion des goulots d"étranglement des temps de cycle

Une ligne continue est aussi rapide que son fonctionnement le plus lent. Des goulots d"étranglement courants se produisent lorsque les opérations secondaires, telles que le détourage ou l"usinage CNC complexe, prennent plus de temps que le cycle de coulée principal. Atténuez ce problème grâce à un traitement parallèle (acheminement des pièces d"une machine de coulée vers deux cellules CNC distinctes) ou en mettant en place des zones tampons à l"aide de convoyeurs d"accumulation pour absorber les arrêts mineurs sans arrêter la machine de coulée principale. Des études de temps doivent être réalisées lors de la mise en service pour équilibrer parfaitement la ligne.

Échecs d"intégration dans les lignes personnalisées

La création d"une cellule personnalisée implique l"intégration d"équipements provenant de plusieurs fournisseurs. Le risque de protocoles de communication incompatibles entre la machine de coulée, les robots et les presses à découper peut retarder la mise en service de plusieurs semaines. Atténuez ce problème en standardisant les architectures API sur tous les équipements. L"utilisation de normes de communication ouvertes comme OPC UA garantit une transmission transparente des données, permettant au robot de savoir exactement quand la matrice est ouverte, les broches principales sont rétractées et la pièce est prête pour l"extraction.

Conclusion

Une haute performance ligne de production de moulage sous pression n’est pas seulement un ensemble de machines, mais un système thermique et mécanique synchronisé. Chaque composant, du four de maintien à la cellule CNC finale, doit être calibré pour répondre aux exigences métallurgiques spécifiques de l'alliage et aux exigences géométriques de la pièce. Le succès repose sur l’élimination des interventions manuelles, le maintien d’un contrôle thermodynamique strict et la conception de la cellule pour gérer les réalités physiques de l’injection de métal à haute pression.

Lorsque vous présélectionnez des intégrateurs d’équipements ou des partenaires de fabrication sous contrat, évaluez-les sur la base de mesures éprouvées de l’efficacité globale de l’équipement (OEE). Donnez la priorité aux partenaires dotés de solides capacités d’outillage internes et d’une expertise approfondie en automatisation, car l’intégration entre la filière et la robotique d’extraction dicte le rendement final.

Suivez les étapes suivantes pour faire progresser la planification de votre ligne de production :

• Réalisez un audit complet des installations pour déterminer les contraintes spatiales, électriques et d’eau de refroidissement avant de commander de l’équipement.

• Définir les spécifications précises des alliages et les exigences de volume annuelles pour établir le tonnage de base de la machine et la capacité du four.

• Contactez un spécialiste en ingénierie pour une consultation de ligne personnalisée et une simulation d’agencement 3D afin d’identifier les goulots d’étranglement spatiaux potentiels.

• Standardisez les protocoles de communication pour tous les achats d’équipements planifiés pour garantir que l’intégration de l’automatisation fonctionne correctement dès le premier jour.

FAQ

Q : Quel est le temps de cycle moyen pour une ligne de production de moulage sous pression entièrement automatisée ?

R : Les temps de cycle varient considérablement en fonction de la taille de la pièce, de l’épaisseur de la paroi et de la technologie. Les machines à chambre chaude coulant de petites pièces en zinc peuvent effectuer un cycle en 3 à 10 secondes. Les machines à chambre froide coulant de gros composants automobiles en aluminium durent généralement de 45 secondes à plus de deux minutes, ce qui laisse le temps de verser, d"injecter et de solidifier suffisamment le métal.

Q : Comment déterminez-vous le tonnage requis pour une machine de coulée sous pression ?

R : Le tonnage requis est calculé en multipliant la surface totale projetée de la pièce moulée (y compris la pièce, le système de canaux et les trop-pleins) par la pression d"injection spécifique du métal en fusion. Ce calcul détermine la force de serrage minimale nécessaire pour maintenir les moitiés de filière bien fermées pendant la phase d"injection à haute pression.

Q : Quelle est la différence entre une ligne de coulée sous pression en chambre chaude et en chambre froide ?

R : La principale différence réside dans l’emplacement du creuset et du mécanisme d’injection. Les lignes à chambre chaude disposent d"un système d"injection immergé utilisé pour les alliages à bas point de fusion comme le zinc et le magnésium. Les lignes de chambre froide nécessitent que le métal en fusion soit versé dans un manchon non chauffé pour chaque tir, ce qui est nécessaire pour les alliages corrosifs à point de fusion élevé comme l"aluminium et le laiton.

Q : Comment le moulage sous pression sous vide améliore-t-il le rendement de la chaîne de production ?

R : Les systèmes à vide évacuent l’air de la cavité de la matrice immédiatement avant l’injection du métal. Cela réduit considérablement la porosité des gaz à l’intérieur de la pièce. Les pièces coulées sous vide possèdent une intégrité structurelle plus élevée, peuvent être soudées et peuvent subir des traitements thermiques à haute température sans formation de cloques, élargissant ainsi la gamme d"applications de la ligne de production.

Q : Quelles sont les plages de pression standard utilisées dans le moulage sous pression de l’aluminium ?

R : Le moulage sous pression de l"aluminium nécessite généralement des pressions d"injection spécifiques allant de 7 à 140 MPa (1 000 à 20 000 psi). Ces pressions extrêmes sont nécessaires pour forcer l"aluminium fondu à travers le système de canaux et remplir rapidement les sections à parois minces de la cavité du moule avant que le métal ne commence à geler.

Q : Comment les lignes de séparation sont-elles gérées dans le flux de production ?

R : Les lignes de séparation sont traitées lors de la phase initiale de conception de la matrice. Les ingénieurs les placent stratégiquement sur des arêtes vives, des dessous ou des bris d"assemblage pour éviter les faces très visibles ou lisses. En aval, ces plans de joint et bavures sont éliminés efficacement à l’aide de presses hydrauliques automatisées ou de cellules d’usinage CNC multi-axes.
