Comment choisissez-vous l’équipement pour la fusion des alliages d’aluminium ?

La sélection de l’équipement approprié pour la fusion des alliages d’aluminium détermine la viabilité opérationnelle et la rentabilité des fonderies modernes. Des configurations de fusion sous-optimales entraînent directement une consommation d’énergie excessive, une formation élevée de scories et de graves goulots d’étranglement de production. Équilibrer les dépenses d’investissement initiales et les coûts d’exploitation à long terme reste un défi complexe, en particulier lorsqu’il faut maintenir une qualité métallurgique stricte à grande échelle. Chaque fonderie doit établir un cadre d'évaluation structuré pour sélectionner la technologie de fusion, les sous-systèmes et les outils d'automatisation appropriés. Les contraintes des installations, les volumes de production et les exigences spécifiques en matière d'alliages dictent ces choix. En analysant systématiquement les sources de chaleur, les architectures de fours et les systèmes de manutention, les directeurs d'usine peuvent optimiser leurs lignes de coulée pour une efficacité maximale et une perte de métal minimale.

• La technologie dicte les dépenses d'exploitation : Le choix entre les fours à gaz et les fours électriques/à induction détermine fondamentalement les coûts énergétiques à long terme et la qualité de base du métal.
• L'automatisation favorise la cohérence : l'intégration d'un système d'alimentation automatique réduit la dépendance en matière de main-d'œuvre, minimise les chocs thermiques et stabilise le bain de fusion.
• Coûts du cycle de vie par rapport au prix initial : le coût réel de l'équipement doit tenir compte de la durée de vie des réfractaires, des cotes d'efficacité énergétique et des capacités de récupération des scories sur un horizon de 5 à 10 ans.
• Alignement du système : L'évolutivité nécessite d'adapter la capacité de fusion et les mécanismes de transfert directement aux temps de cycle de la ligne de coulée sous pression d'aluminium en aval.

Définir les critères de réussite pour la fusion des alliages d"aluminium

Volume et échelle de production

Le calcul précis des taux de fusion requis constitue la base de la sélection des équipements. Les fonderies doivent déterminer leur demande en livres ou en kilogrammes par heure en fonction des exigences de coulée, des taux de rebut et des tampons de rétention. Vous ne pouvez pas simplement adapter la capacité du four au poids des grenailles des machines de coulée. Vous devez prendre en compte la totalité du temps de cycle, y compris le retour des canaux, des biscuits et des pièces rejetées vers la boucle de fusion. Les systèmes de creusets en laboratoire ou à l"échelle pilote offrent une flexibilité pour les travaux de prototypes à faible volume, permettant des changements d"alliage rapides sans pénalités énergétiques massives. À l’inverse, les opérations continues à haut volume nécessitent des architectures robustes capables de maintenir un rendement constant sans dégradation thermique. Un fondoir en continu peut traiter 5 000 livres par heure, ce qui nécessite une empreinte au sol et une configuration utilitaire complètement différentes par rapport à un creuset discontinu de 500 livres.

Lors du dimensionnement de l’équipement, prévoyez toujours un tampon de 20 %. Si votre ligne nécessite 1 000 lb/h, le dimensionnement du four pour exactement 1 000 lb/h ne laisse aucune place à la récupération après le chargement du métal froid ou l"exécution de tâches de maintenance comme le fluxage et l"écrémage. Ce tampon garantit que la température du métal reste stable, évitant ainsi les arrêts à froid et les traces d"écoulement dans les pièces moulées finales.

Qualité métallurgique et profils de température spécifiques aux alliages

Une régulation thermique précise proche du point de fusion de l’aluminium de 660,3°C (1 220,5°F) est obligatoire. Différents alliages commerciaux, tels que l"A356 ou l"A380, possèdent des plages de températures de solidus et de liquidus distinctes. L"A356, largement utilisé dans les composants structurels automobiles, nécessite un contrôle strict de la température pour maintenir sa distribution spécifique de silicium et de magnésium. L"A380, courant dans le moulage sous pression général, est plus indulgent mais reste sensible à la formation de boues si les températures chutent trop bas. Cette variation dicte la nécessité d’un zonage exact du four et d’un contrôle précis de la température.

Le maintien de la matière fondue dans une fenêtre thermique étroite empêche une absorption et une oxydation excessives de l"hydrogène. L"aluminium est très réactif ; à mesure que la température dépasse 1 350 °F, son affinité pour l’hydrogène augmente de façon exponentielle. Cet hydrogène dissous précipite lors de la solidification, provoquant une porosité qui détruit les propriétés mécaniques des composants coulés. Par conséquent, l’équipement de fusion doit maintenir le métal juste au-dessus de sa température de liquidus sans la dépasser.

Objectifs d’efficacité énergétique

L’établissement de mesures de consommation d’énergie de référence permet aux fonderies de mesurer l’efficacité opérationnelle. Vous devez suivre les BTU par livre ou les kilowattheures par tonne. Les installations modernes doivent établir des normes strictes quant à leur empreinte énergétique. Une fournaise à gaz très efficace peut consommer de 1 200 à 1 500 BTU par livre d’aluminium fondu, tandis que les unités plus anciennes et mal isolées peuvent facilement dépasser 3 000 BTU par livre. La sélection d'un four à économie d'énergie équipé de mécanismes avancés d'isolation et de récupération de chaleur réduit considérablement la dépendance aux services publics tout en maintenant des températures de fusion constantes.

L’efficacité énergétique ne concerne pas seulement les brûleurs ou les éléments chauffants ; elle concerne toute l"enveloppe thermique. Une isolation en fibre céramique de haute qualité, des portes correctement scellées et des couvercles automatisés contribuent tous à conserver la chaleur dans le métal plutôt qu"à la diffuser dans l"environnement de la fonderie. Cela améliore également les conditions de travail des opérateurs sur le terrain.

Évaluation de l"équipement de fusion d"aluminium de base

Fours de fusion industriels alimentés au gaz ou électriques

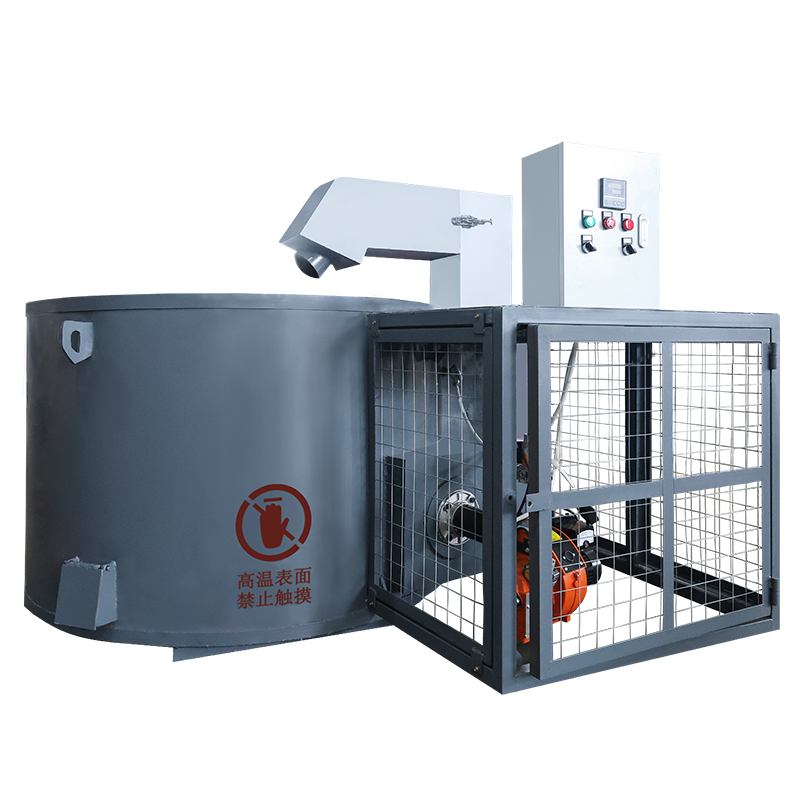

La source de chaleur primaire définit les caractéristiques opérationnelles d'un four de fusion industriel . Les fours à gaz offrent généralement des coûts unitaires énergétiques inférieurs et des taux de fusion plus rapides, ce qui les rend adaptés aux opérations de fusion en vrac. Ils utilisent un impact direct de flamme ou des tubes radiants pour transférer la chaleur. Cependant, la combustion directe du gaz peut introduire des sous-produits de combustion, en particulier de la vapeur d'eau, qui réagit avec l'aluminium fondu pour former de l'hydrogène gazeux et de l'oxyde d'aluminium (écumes). Cela augmente la perte de métal et nécessite des procédures de dégazage plus agressives.

Les fours à résistance électrique offrent un contrôle supérieur de la température, zéro émission locale et une perte de métal réduite. Puisqu’il n’y a pas de gaz de combustion balayant la surface de la masse fondue, l’oxydation est minimisée. Le transfert de chaleur est purement radiant, offrant une surface de bain très calme. Même s’ils nécessitent souvent un investissement initial plus élevé dans l’infrastructure électrique et ont des temps de récupération plus lents après le chargement du métal froid, la réduction de la formation de scories et l’amélioration de la qualité du métal compensent souvent le coût plus élevé de l’électricité dans les régions dotées de réseaux électriques stables.

Fours à induction pour applications de haute pureté

La technologie d’induction sans noyau excelle dans les scénarios exigeant un alliage intense, une fusion rapide et une perte de métal minimale. Le champ électromagnétique génère de la chaleur directement au sein du matériau de charge, assurant une répartition rapide et uniforme de la température. Cette action d"agitation électromagnétique inhérente homogénéise parfaitement la composition de l"alliage, ce qui rend les systèmes d"induction idéaux pour les applications aérospatiales ou automobiles de haute pureté où la cohérence métallurgique n"est pas négociable.

L"action d"agitation aspire également rapidement les déchets légers, tels que les copeaux et les tournures, dans le bain avant qu"ils ne puissent s"oxyder en surface. Cela rend les fours à induction très efficaces pour les opérations de recyclage. Cependant, l"agitation intense peut également suspendre les inclusions non métalliques dans la masse fondue si le four ne se dépose pas ou si une filtration appropriée n"est pas utilisée en aval.

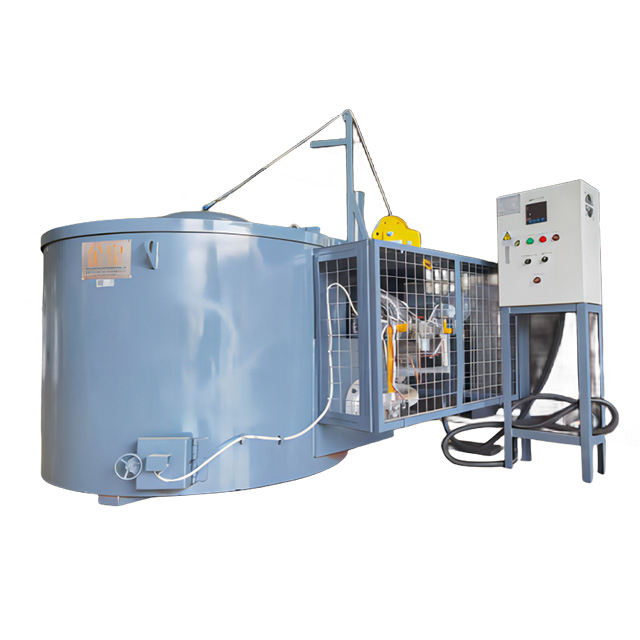

Architectures à creuset et à réverbération

Le choix du bon type de structure dépend entièrement du flux de production. Les fours à creuset utilisent un pot réfractaire ou en carbure de silicium pour contenir le métal, la chaleur étant appliquée à l"extérieur du creuset. Les fours à réverbère maintiennent le métal directement dans un foyer à revêtement réfractaire, la chaleur étant rayonnée depuis le toit et les murs.

Sous-systèmes critiques pour une ligne complète de moulage sous pression d"aluminium

Le rôle d"un système d"alimentation automatique

L’alimentation manuelle par lots introduit de graves fluctuations de température et des risques pour la sécurité. Lorsqu'un opérateur déverse une grande quantité de lingots froids dans le bain, la température chute, obligeant les brûleurs à s'allumer à leur capacité maximale. Cela crée des points chauds localisés et augmente la consommation de gaz. L'intégration d'un système d'alimentation automatique garantit une charge continue et mesurée. Cela évite les chutes brusques de température.

Un système d"ascenseur ou de convoyeur automatisé alimente le matériau à une vitesse qui correspond à la capacité de fusion du four. Par conséquent, le système réduit les pics d"énergie, améliore la consistance de la fonte et optimise la sécurité de l"opérateur en éliminant les risques d"éclaboussures. Cela permet également au four de fonctionner en régime permanent, ce qui constitue le mode le plus efficace pour tout équipement thermique.

Stations de préchauffage et de recharge à sec

L"introduction d"humidité dans un bain d"aluminium en fusion provoque des explosions de vapeur catastrophiques et une forte captation d"hydrogène. L"eau se dilate jusqu"à 1 600 fois son volume lorsqu"elle se transforme en vapeur, et si cela se produit sous la surface de l"aluminium en fusion, elle éjecte violemment du métal. Les systèmes de préchauffage éliminent l’humidité des ferrailles et des lingots avant qu’ils n’entrent dans le four. Ces systèmes chauffent généralement le matériau de charge à environ 400°F (200°C), bien au-dessus du point d"ébullition de l"eau.

Les stations de recharge à sec utilisent la chaleur résiduelle du processus de fusion pour réchauffer la charge entrante, améliorant simultanément l’efficacité thermique globale et garantissant un strict respect des règles de sécurité. En utilisant les gaz d’échappement qui autrement seraient évacués à l’extérieur, les fonderies peuvent récupérer une partie importante de leur apport énergétique.

Fours de maintien et équipements de transfert

La séparation des phases de fusion et de maintien est essentielle pour maintenir la qualité du métal. La fusion nécessite un apport de chaleur élevé et provoque des turbulences, tandis que le maintien nécessite un maintien précis de la température et un bain calme pour permettre aux oxydes de flotter à la surface. Une fois fondu, l"aluminium doit être transféré vers des fours de maintien à l"aide de laveuses, de fours de dosage ou de poches de transfert spécialisées.

Cet équipement est spécialement conçu pour minimiser les turbulences et la formation d'oxydes pendant le transport. Le déversement à l’air libre génère d’énormes quantités de scories. Les systèmes de lavage fermés avec couvercles chauffants maintiennent le métal à température et le protègent de l'oxygène atmosphérique, garantissant ainsi que le métal vierge atteigne la ligne de coulée sous pression d'aluminium..

Unités de dégazage et de filtration en ligne

Avant la coulée, l"aluminium fondu doit subir une purification. Les unités de dégazage en ligne utilisent des turbines rotatives pour injecter de l"argon ou de l"azote gazeux dans la masse fondue. La turbine divise le gaz en minuscules bulles qui flottent à la surface, absorbant l"hydrogène dissous en cours de route. Ce processus élimine efficacement le gaz responsable de la porosité des pièces moulées.

Simultanément, les filtres en mousse céramique capturent les inclusions non métalliques et les oxydes. Ces filtres sont placés dans le système de lavage juste avant que le métal n"entre dans la machine de coulée. Ce double processus de purification garantit l’intégrité structurelle des composants moulés finaux, réduisant ainsi les taux de rebut et améliorant la durée de vie des outils d’usinage.

Compromis coût-valeur dans la sélection du four

Réalités CapEx vs OpEx

L’évaluation d’ un équipement de fusion d’aluminium nécessite de regarder bien au-delà du prix d’achat initial. Une dépense d’investissement initiale moins élevée masque souvent des coûts de fusion par tonne plus élevés en raison d’une mauvaise isolation, de pannes réfractaires fréquentes et d’une consommation d’énergie excessive. L’analyse des dépenses opérationnelles sur un horizon pluriannuel révèle le véritable impact financier de l’équipement. Si un four bon marché consomme 20 % de gaz en plus et génère 5 % de scories en plus, les économies réalisées sur le prix d’achat s’évaporeront au cours de la première année de fonctionnement.

La perte de métal constitue souvent la dépense cachée la plus importante. L"aluminium oxydé en scories est un métal qui ne peut pas être vendu sous forme de pièce moulée finie. Les fours conçus pour minimiser les turbulences de surface et contrôler l’exposition atmosphérique donneront des taux de récupération des métaux nettement plus élevés, ce qui aura un impact direct sur les résultats.

Le retour sur investissement d"un four à économie d"énergie

Investir dans des technologies thermiques avancées justifie un coût initial élevé grâce à des économies opérationnelles rapides. Les brûleurs régénératifs, l"isolation réfractaire avancée, les systèmes de récupération de chaleur perdue et les logiciels de gestion thermique intelligents réduisent considérablement les factures de services publics. Les brûleurs régénératifs fonctionnent par paires, utilisant les gaz d"échappement d"un brûleur pour chauffer un lit en céramique, qui préchauffe ensuite l"air de combustion pour le deuxième brûleur. Cela peut réduire la consommation de carburant jusqu"à 30 %.

Ces caractéristiques garantissent que le four fonctionne avec une efficacité maximale, minimisant les pertes de chaleur et maximisant le pourcentage d"énergie transférée directement dans le métal. La mise à niveau vers un système de contrôle moderne avec des boucles PID garantit que les brûleurs ne s"allument qu"exactement lorsque cela est nécessaire, éliminant ainsi le gaspillage inutile courant dans les anciens systèmes à logique de relais.

Maintenance, usure réfractaire et pièces de rechange

Les temps d"arrêt détruisent la rentabilité de la fonderie. Il est obligatoire d’évaluer la durée de vie prévue des revêtements réfractaires et la disponibilité régionale des composants critiques. L"aluminium est très agressif et pénètre dans les réfractaires poreux, entraînant la croissance du corindon, une accumulation d"oxyde dur comme la pierre qui détruit les parois du four et réduit la capacité.

Les fonderies doivent évaluer les accords de service OEM pour garantir des temps de réponse rapides pour les pièces de rechange. Des protocoles d"entretien appropriés, comprenant un nettoyage régulier, le grattage des murs et l"application de flux non mouillants, prolongent la durée de vie des réfractaires et évitent les pannes catastrophiques des équipements. Vous devez prendre en compte le coût des réparations annuelles des réfractaires et du regarnissage complet éventuel dans l’évaluation de votre équipement.

Risques de mise en œuvre et stratégies d’atténuation

Contraintes d’infrastructure des installations

L’achat de nouveaux équipements sans auditer les services publics existants entraîne de graves retards d’installation. Les fonderies doivent vérifier les capacités du réseau électrique, les pressions des conduites de gaz et les limites d’échappement de la ventilation. Un nouveau four de maintien électrique peut nécessiter un service triphasé de 480 V que vos panneaux actuels ne peuvent pas prendre en charge. De même, les brûleurs à gaz à haut rendement nécessitent des pressions de gaz dynamiques spécifiques pour fonctionner correctement.

Des fournitures de service sous-dimensionnées réduiront les performances du four et créeront des conditions de fonctionnement dangereuses. Un audit complet de l’infrastructure évite ces échecs d’intégration coûteux. Vous devez également vous assurer que la ventilation de votre toit peut gérer l’augmentation de la charge thermique et des gaz d’échappement, en maintenant une température ambiante sûre pour le personnel.

Formation des opérateurs et conformité en matière de sécurité

Les équipements de fusion modernes nécessitent des opérateurs qualifiés. L"alignement des nouvelles machines sur les normes OSHA et NFPA garantit un environnement de travail sûr. La NFPA 86 dicte des règles strictes pour les rampes de gaz, les cycles de purge et les systèmes de sécurité contre les flammes afin d"éviter les explosions. Les installations doivent appliquer des protocoles stricts pour la manipulation des scories, la gestion du transfert de métal en fusion et l"utilisation d"équipements de protection individuelle spécialisés pour atténuer les risques thermiques.

Les opérateurs doivent comprendre non seulement comment appuyer sur des boutons, mais aussi les raisons métallurgiques derrière les processus. La formation doit couvrir les dangers liés au chargement de déchets humides, les techniques appropriées pour fonder sans créer de fumée excessive et les procédures d"urgence en cas de fuite de métal.

Intégration avec l"automatisation de fonderie existante

La liaison des nouveaux automates d’équipement de fusion aux systèmes SCADA existants présente des obstacles techniques. Un échange de données transparent est nécessaire pour suivre la consommation d’énergie, les températures de fusion et les temps de cycle. Si votre nouveau four utilise un automate Siemens mais que votre réseau d"usine est construit sur Allen-Bradley, vous aurez besoin de passerelles de communication spécifiques.

L"engagement d"ingénieurs en automatisation dès le début du processus d"approvisionnement garantit la compatibilité entre les nouvelles commandes de four et les réseaux de machines de coulée sous pression existants. Cette intégration permet un dosage automatisé, où la machine de coulée demande du métal et le four fournit le volume exact requis sans intervention humaine.

Conclusion

La configuration optimale de l’équipement reste directement fonction des exigences de pureté de l’alliage, du volume de production et des capacités des services publics locaux. L’équilibre entre les investissements initiaux et l’efficacité opérationnelle à long terme détermine le succès de l’opération de fusion. Vous devez regarder au-delà du prix affiché et évaluer les performances de l"équipement sous le stress des conditions quotidiennes de la fonderie.

Pour finaliser la sélection de l"équipement, exécutez les étapes suivantes :

• Auditez votre infrastructure de services publics actuelle pour déterminer la pression de gaz et l'intensité électrique maximales disponibles.
• Calculez vos véritables besoins en matière de taux de fusion, y compris le retour des déchets et un tampon opérationnel de 20 %.
• Exigez des tests de fusion physique auprès des OEM utilisant votre alliage spécifique pour vérifier les allégations de production de scories et de consommation d'énergie.
• Concevez la disposition pour minimiser la distance et les turbulences entre le four de fusion et les cellules de coulée.

FAQ

Q : Quel est le four de fusion industriel pour l’aluminium le plus économe en énergie ?

R : Les fournaises à gaz régénératives et les modèles à résistance électrique hautement isolée représentent les options les plus économes en énergie. Les systèmes régénératifs captent la chaleur des gaz d’échappement pour préchauffer l’air de combustion, réduisant ainsi considérablement la consommation de gaz. Les fours à résistance électrique offrent un transfert d"énergie presque parfait vers le métal, minimisant les pertes de chaleur ambiante et optimisant les paramètres globaux en kilowattheures par tonne.

Q : Quel est l"impact d"un système d"alimentation automatique sur la qualité et la sécurité de la fonte ?

R : Il élimine les risques d"éclaboussures lors du chargement manuel, améliorant ainsi considérablement la sécurité de l"opérateur. En dosant continuellement le matériau dans le bain, il évite les chocs thermiques graves et les fluctuations de température. Cette introduction régulière de matériau minimise l’oxydation excessive et maintient un environnement de fusion stable, garantissant ainsi une qualité métallurgique constante.

Q : Quelle est la durée de vie standard du revêtement réfractaire dans les équipements de fusion d’aluminium ?

R : Les revêtements réfractaires durent généralement de 1 à 3 ans dans les chambres de fusion primaires et jusqu"à 5 ans dans les chambres de rétention. La durée de vie dépend fortement des types d’alliages, de l’agressivité du fluxant et du respect des protocoles de nettoyage quotidiens. Un mauvais entretien ou des cycles thermiques sévères accélèrent la dégradation des réfractaires.

Q : Comment calculez-vous la capacité de fusion requise pour une ligne de coulée sous pression d’aluminium ?

R : Calculez la capacité en multipliant le poids total des tirs par le nombre de cycles par heure. Ajoutez le taux de rebut et de retour des coureurs, puis intégrez une marge de sécurité de 15 à 20 % pour les délais de rétention et de transfert. Cela garantit que le four peut soutenir les opérations de coulée continue sans affamer la ligne.

Q : Qu’est-ce qui cause la formation excessive de scories lors de la fusion de l’alliage d’aluminium ?

R : La formation de scories s"accélère en raison de températures de fusion excessivement élevées, de fortes turbulences du bain et de mauvaises pratiques de fluxage. L"alimentation manuelle introduit l"oxygène atmosphérique en profondeur dans la matière fondue, tandis que le chargement de matériaux humides provoque une oxydation rapide. Le maintien de surfaces de bain calmes et de contrôles de température stricts minimise la génération de scories.

Q : Pouvez-vous améliorer une fournaise existante pour qu’elle fonctionne comme une fournaise à économie d’énergie ?

R : Oui, les fours existants peuvent être modernisés. La mise à niveau vers des contrôleurs thermiques PID modernes, l"installation de brûleurs à régénération ou à récupération et l"application d"une isolation avancée en fibre céramique améliore considérablement l"efficacité. Ces rénovations réduisent les pertes de chaleur et optimisent la combustion, prolongeant ainsi la durée de vie opérationnelle des équipements existants.
