Combien coûte une machine de moulage sous pression à chambre froide ?

L’achat d’équipements de fonderie industrielle représente un énorme saut de capital pour tout fabricant. Vous n’achetez pas seulement du métal ; vous investissez dans une capacité de production de plusieurs décennies. Sécuriser une machine de moulage sous pression en chambre froide nécessite une prévoyance stratégique et une planification financière rigoureuse.

De nombreux acheteurs se concentrent entièrement sur le prix initial de la vignette. Cependant, une tarification précise nécessite une évaluation plus approfondie. Vous devez évaluer le tonnage des machines, les cellules d"automatisation, la durée de vie des outils et l"efficacité énergétique. Ne pas tenir compte de ces variables entraîne souvent des budgets explosés et des obstacles opérationnels inattendus.

Ce guide fournit une ventilation transparente des coûts initiaux et des cadres de retour sur investissement (ROI). Nous vous aiderons à gérer les primes de composants, à évaluer les modules complémentaires d"automatisation essentiels et à prendre des décisions d"approvisionnement vérifiables et fondées sur des données. Vous apprendrez exactement où va votre capital et comment prévoir la rentabilité.

Points clés à retenir

• CapEx de base : les coûts initiaux des machines varient de 100 000 $ pour les unités standard de 300 tonnes à bien plus de 2 000 000 $ pour les systèmes de méga-coulée (plus de 6 000 tonnes).

• Automation Premium : la transition d'une machine autonome vers une cellule clé en main entièrement automatisée augmente les coûts initiaux d'environ 25 % mais réduit considérablement la main d'œuvre et les temps de cycle.

• Réalités du TCO : la rentabilité à long terme dépend des cycles de remplacement des outils (en moyenne 100 000 tirs par moule) et de la consommation d'énergie.

• La règle des 630°C : La technologie de la chambre froide est obligatoire pour les métaux dont le point de fusion est supérieur à 630°C (comme l'aluminium A380/ADC12, le magnésium et le cuivre).

Le prix initial : tonnage et coûts de base

Le tonnage constitue votre principal facteur de coûts. Dans le monde du moulage sous pression, le tonnage fait référence à la force de verrouillage. Cette métrique détermine la force avec laquelle la machine peut serrer le moule pendant l"injection à haute pression. La force de verrouillage définit directement l"empreinte physique de la machine. Il dicte le volume d"acier requis pour le cadre. En fin de compte, il établit le prix de référence.

L"espacement des barres de liaison joue également un rôle essentiel. Un espacement plus large vous permet de monter des moules plus grands et plus complexes. Une machine avec un tonnage élevé mais un espacement étroit des barres de liaison limite votre flexibilité de production. Les fabricants évaluent leurs équipements en fonction de ces capacités géométriques et physiques.

Voici un tableau de référence des attentes en matière de prix par niveaux pour les nouveaux équipements. Ces chiffres représentent les coûts de la machine nue avant expédition, installation ou automatisation des périphériques.

Vous pourriez envisager le marché de l’occasion pour économiser du capital. Les unités de 100 tonnes d"occasion commencent souvent autour de 80 000 $. Cependant, vous devez évaluer soigneusement la « capacité de reconstruction ». Les machines haut de gamme sont dotées de cadres robustes construits en acier de haute qualité. Les techniciens peuvent reconstruire et remettre à neuf ces cadres robustes sur plusieurs décennies. À l’inverse, les importations moins chères utilisent souvent des alliages de qualité inférieure. Les experts du secteur considèrent ces options peu coûteuses comme jetables. Ils n’ont pas l’intégrité structurelle requise pour de multiples révisions. Investir dans un cadre reconstructible génère une bien meilleure valeur à long terme.

Répartition des coûts des composants d"une machine de moulage sous pression haute pression

Comprendre où va votre argent vous aide à évaluer les devis. Chaque machine de moulage sous pression haute pression se compose de cinq systèmes principaux. Chaque système exige des normes d'ingénierie spécifiques pour garantir ses performances.

Le cadre et le système de serrage consomment la plus grande part du budget. Les fabricants doivent donner la priorité à la rigidité des plateaux. Ils utilisent de l"acier allié à haute résistance pour les barres de liaison. Si le système de serrage fléchit sous pression, le métal en fusion s"échappe du moule. Cela crée un « flash », qui ruine les tolérances des pièces et oblige à un usinage secondaire coûteux.

Ensuite, vous payez les systèmes d’injection et hydrauliques. Les machines haut de gamme utilisent des accumulateurs indépendants à grande vitesse. Ces appareils stockent l’énergie hydraulique et la restituent instantanément. Cela fait avancer le piston à des vitesses extrêmes. Les systèmes avancés incluent également une technologie de freinage sans flash. Cela ralentit le piston juste avant que le moule ne se remplisse complètement. Il réduit considérablement la porosité interne et prolonge la durée de vie de vos matrices.

Les commandes électriques et les automates programmables (PLC) représentent 15 % supplémentaires. Vous payez ici un supplément pour les systèmes de rétroaction en boucle fermée en temps réel d"une milliseconde. Ces capteurs rapides surveillent en permanence la pression et la vitesse. Ils ajustent instantanément les valves hydrauliques pour garantir des tolérances stables et reproductibles sur des milliers de cycles.

Les fours de fusion et de maintien nécessitent des empreintes physiques distinctes. Les machines à chambre froide traitent des métaux comme l"aluminium et le cuivre, qui fondent au-dessus de 630°C. À ces températures, l’alliage fondu dégrade rapidement les pièces internes de la machine. Par conséquent, le four doit être placé à l’extérieur. Vous versez le métal dans le manchon d’injection pour chaque tir. Les revêtements réfractaires de haute qualité de ces fours empêchent la corrosion rapide et les pertes de chaleur.

Enfin, ne négligez pas l’installation et la formation. Ce coût de 5 à 10 % couvre les procédures de configuration vitales. Les ingénieurs effectuent l"intégration en usine et exécutent des tests de charge de 72 heures. Ils gèrent également l’intégration des opérateurs. Une mauvaise installation garantit de mauvaises performances de la machine, quelle que soit la qualité de l"équipement.

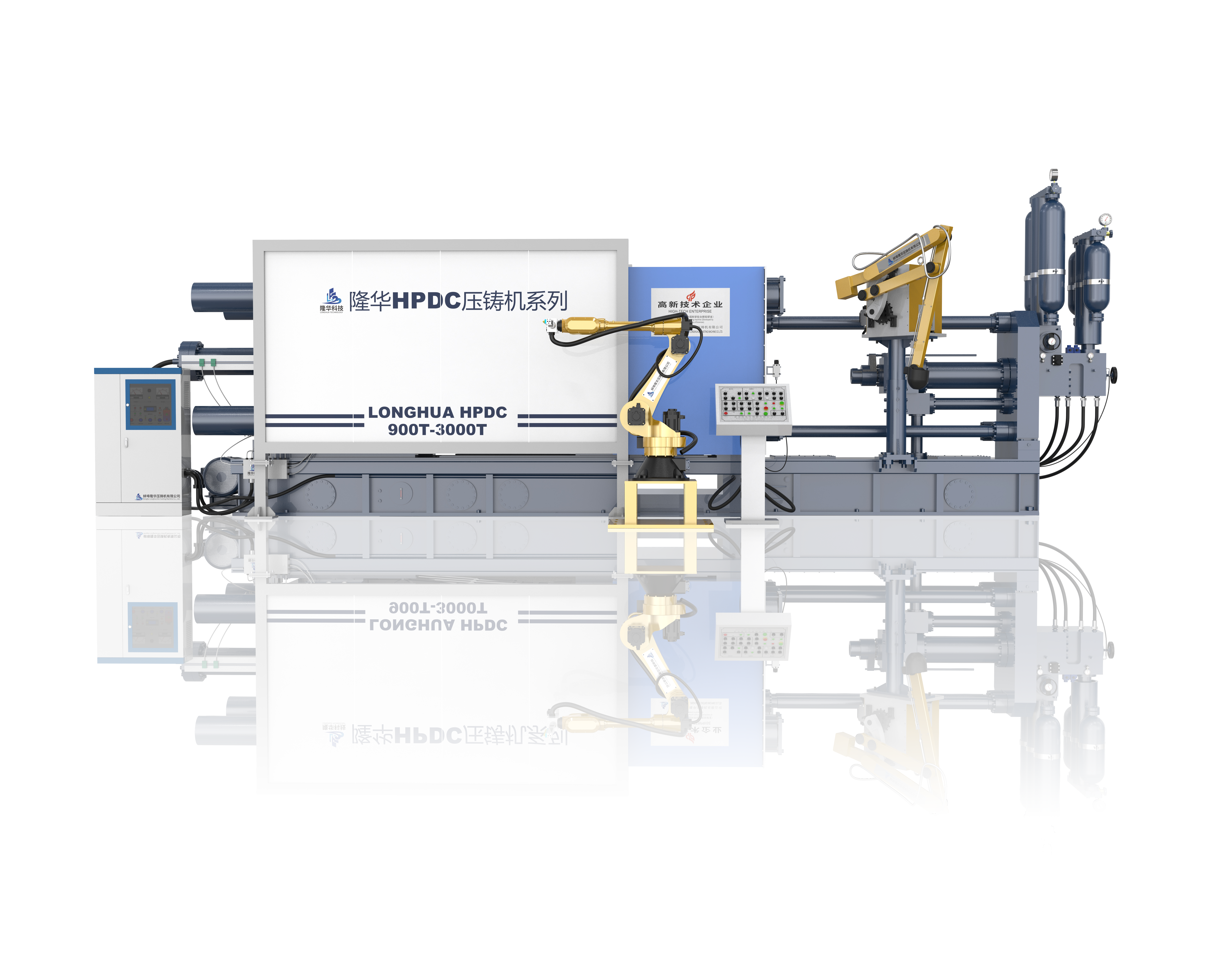

Construire une cellule de moulage sous pression entièrement automatisée (coûts d"intégration)

La production moderne à grand volume repose rarement sur une machine autonome. Pour rester compétitif, vous devez passer d’une machine nue à une cellule entièrement automatisée. Nous appelons cela une solution clé en main. Une configuration clé en main minimise les erreurs humaines. Il garantit des temps de cycle constants et améliore considérablement la sécurité au travail.

Cependant, l’automatisation nécessite du capital. La construction d"une cellule complète ajoute généralement une prime de 25 % au coût de base de votre machine. Vous y parvenez en intégrant quatre modules complémentaires spécifiques.

1. Systèmes de coulée automatique (ou fours de dosage) : La coulée manuelle provoque des baisses de température et des poids de gorgée incohérents. Les poches automatisées fournissent à chaque fois le volume exact de métal en fusion dans le manchon de grenaille. Cette cohérence réduit immédiatement les taux de rebut.

2. Pulvérisateurs automatiques : Le métal en fusion adhère aux moules en acier. Vous devez appliquer un agent de démoulage entre chaque cycle. Les pulvérisateurs automatisés recouvrent uniformément les cavités complexes. Ils utilisent moins de lubrifiant que les opérateurs manuels et réduisent les temps de refroidissement.

3. Robots d'extraction : retirer en toute sécurité une pièce moulée à 600°C d'un moule présente des risques extrêmes. Des robots de fonderie à six axes extraient rapidement les pièces chaudes. Ils se déplacent de manière fluide, empêchant ainsi la déformation du métal nouvellement formé.

4. Presses à découper : les pièces moulées émergent avec des glissières, des débordements et des flashs attachés. Les presses de coupe automatisées éliminent instantanément cet excès de matériau. Cela élimine le besoin de stations de meulage manuelles dans l’usine.

Certaines industries exigent une précision encore plus élevée. Les constructeurs aérospatiaux et automobiles haut de gamme ont besoin de composants structurels sans gaz piégé. Dans ces cas, vous devez ajouter l"intégration du vide. Un bloc à vide extrait l’air de la cavité du moule quelques instants avant l’injection. L’ajout d’un système de vide robuste entraîne généralement un prix supérieur de 10 à 20 % par rapport à la cellule standard.

Dépenses de fonctionnement

Les dépenses en capital permettent à votre installation de fonctionner, mais les dépenses permanentes déterminent votre survie. Vous devez prévoir les coûts récurrents avec précision. Le remplacement des outils représente votre plus grosse dépense continue.

Les moules de moulage sous pression subissent des chocs thermiques extrêmes. Ils absorbent le métal en fusion à 700°C, puis refroidissent rapidement via des canaux d"eau internes. Ce violent cycle de température provoque finalement un « contrôle thermique » sur la surface de l"acier. De minuscules fissures se forment et se transfèrent sur vos pièces moulées. Les moules haute pression standard durent généralement environ 100 000 clichés. Selon la complexité de la pièce, un moule de remplacement coûte entre 50 000 $ et 200 000 $. Vous devez intégrer ce cycle de remplacement dans vos calculs de prix à la pièce.

La consommation d’énergie influence fortement vos frais mensuels. Les moteurs asynchrones standards fonctionnent en continu, gaspillant de l"électricité pendant les phases de refroidissement et d"extraction. Vous devriez sérieusement envisager de passer à des systèmes servocommandés. Les servomoteurs ne tournent que lorsque la machine demande un débit hydraulique. Alors que les systèmes d"asservissement ajoutent 10 à 15 % à vos dépenses d"investissement initiales, ils réduisent la consommation d"énergie jusqu"à 30 %. De plus, ils génèrent moins de chaleur dans le système hydraulique, ce qui améliore considérablement l’efficacité du refroidissement de votre huile.

L"entretien ne peut être ignoré. Vous devez allouer des fonds pour les pièces d’usure, la lubrification spécialisée et la filtration du fluide hydraulique. Nous conseillons aux acheteurs de prévoir un budget d"entretien annuel égal à 5 ​​à 10 % du prix d"achat initial de la machine. Ignorer la maintenance préventive accélère l’usure de vos tirants et basculements, entraînant des temps d’arrêt catastrophiques.

Chronologie du retour sur investissement : configuration en interne ou externalisation

Choisir entre construire une fonderie en interne ou externaliser des pièces nécessite un cadre financier strict. Vous avez besoin d’un volume de production suffisant pour justifier la mise de fonds. Le consensus de l’industrie repose sur un modèle standard d’équilibre.

Supposons que vous déployiez une cellule de chambre froide optimisée et entièrement automatisée. Vous l"exécutez 18 heures par jour, sur deux ou trois équipes, 6 jours par semaine. Dans ces conditions, il faut généralement environ 3 ans à une installation bien gérée pour atteindre le seuil de rentabilité. Ce modèle suppose que les taux de rebut restent inférieurs à 5 % et que les temps d"arrêt restent minimisés.

Avant de rédiger un bon de commande, évaluez votre demande à long terme. Vous avez besoin d’une base de référence de cinq ans ou plus de volume de production garanti et stable. Si le cycle de vie de vos produits est court ou si les volumes fluctuent énormément, la sous-traitance reste le choix financier le plus sûr. Une machine de moulage sous pression inutilisée brûle de l’argent à cause de l’amortissement et des frais généraux de l’usine.

Vous devez également éviter les pièges matériels critiques qui détruisent le retour sur investissement. De nombreux ingénieurs conçoivent des pièces en utilisant des qualités d"aluminium extrudé, comme le 6061, en raison de leur résistance. Cependant, vous ne pouvez pas réussir à faire pression sur l’aluminium 6061 moulé sous pression. Il lui manque la fluidité nécessaire pour remplir des cavités de moules complexes. Vous devez citer des qualités de moulage standard, telles que A380 ou ADC12. Ces alliages contiennent des niveaux de silicium plus élevés, ce qui améliore considérablement l’écoulement du liquide.

De plus, comprenez les limites du post-traitement. L’injection à haute pression emprisonne intrinsèquement les bulles de gaz microscopiques à l’intérieur du métal. Nous appelons cela la porosité. Si vous soumettez une pièce moulée poreuse à des traitements thermiques T6 à haute température, le gaz piégé se dilate. Le métal va se déformer et se déformer. Planifier des traitements thermiques non viables gonfle de manière inattendue les taux de rebut et détruit vos marges bénéficiaires. Alignez toujours votre sélection de matériaux et vos attentes mécaniques avec les réalités physiques du processus.

Conclusion

L’acquisition d’un système de chambre froide exige une attention rigoureuse aux détails. Le véritable coût s’étend bien au-delà du cadre de base. Votre besoin en capital final combine le tonnage de base, la profondeur de l"automatisation des cellules et les dépenses continues en énergie et en outillage. Construire une ligne de production robuste nécessite d’équilibrer la qualité initiale et l’efficacité opérationnelle à long terme.

Prenez des mesures concrètes avant de demander des devis officiels. Solidifiez les alliages de matériaux requis et les dimensions exactes des pièces. Déterminez vos objectifs de production horaires, qu"il s"agisse de 40 plans complexes par heure ou de 300 composants plus petits. Apportez ces mesures à un ingénieur de fonderie qualifié. L"établissement de ces paramètres garantit d"abord que les fiches techniques OEM s"alignent parfaitement avec les besoins réels de votre usine.

FAQ

Q : Quelle est la différence de prix entre une machine de moulage sous pression à chambre chaude et une machine de moulage sous pression à chambre froide ?

R : Les installations en chambre froide coûtent généralement plus cher. Ils nécessitent des fours de fusion externes physiquement séparés car ils traitent des métaux dépassant 630°C (comme l’aluminium et le cuivre). Ils ont également besoin de cadres plus lourds et de systèmes hydrauliques plus robustes pour atteindre les pressions d"injection plus élevées nécessaires à ces alliages visqueux.

Q : Les machines de moulage sous pression à haute pression peuvent-elles être personnalisées ?

R : Oui. Les fabricants proposent des systèmes hautement modulaires. Vous pouvez spécifier un espacement personnalisé des barres de liaison ou intégrer des modules complémentaires spécifiques. Les personnalisations populaires incluent des servomoteurs pour les économies d"énergie, des blocs à vide pour les pièces aérospatiales à faible porosité et des commandes avancées de tir en temps réel d"une milliseconde.

Q : Combien de temps dure une machine de moulage sous pression de haute qualité ?

R : Les machines haut de gamme peuvent fonctionner pendant plusieurs décennies. Les cadres robustes forgés en acier à haute résistance permettent des reconstructions et des remise à neuf répétées. Les machines moins chères et de qualité inférieure souffrent souvent de fatigue du châssis et deviennent inutilisables après 7 à 10 ans de fonctionnement continu à haute pression.

Q : Pourquoi l"aluminium A380 ou ADC12 est-il utilisé à la place de l"aluminium aérospatial standard ?

R : L’injection en chambre froide à haute pression nécessite une excellente fluidité du matériau pour remplir rapidement des moules complexes. A380 et ADC12 contiennent des niveaux de silicium spécifiques qui optimisent le flux de liquide et réduisent le retrait. L"aluminium aéronautique standard (comme le 6061) n"a pas cette fluidité, ce qui provoque de graves problèmes de remplissage du moule et des déchirures à chaud.
