À quoi sert la fusion des alliages de magnésium dans le moulage sous pression ?

La demande croissante d’allégement dans les secteurs de l’automobile, de l’aérospatiale et de l’électronique grand public a positionné le magnésium comme matériau de fabrication principal. Ses propriétés thermiques et chimiques uniques compliquent le processus de coulée. Contrairement à l’aluminium ou au zinc, le magnésium est très réactif à l’état fondu. Les fabricants doivent mettre en œuvre des processus de fusion spécialisés pour prévenir l’oxydation, gérer les risques graves en matière de sécurité et maintenir des contrôles stricts de la température sans gonfler les coûts énergétiques ou les temps de cycle. La sélection de la technologie de fusion et du processus de coulée appropriés nécessite une évaluation rigoureuse du volume de production, de la complexité des pièces et des capacités de l'équipement. Ce guide détaille les applications techniques, les exigences en matière d'équipement et les compromis opérationnels de la fusion des alliages de magnésium pour les opérations de moulage sous pression.

• Alignement des processus : le choix entre les systèmes de moulage sous pression en chambre chaude et les systèmes en chambre froide dicte le type d'équipement de fusion et de dosage requis, ce qui a un impact direct sur les temps de cycle et les limitations de taille des pièces.
• Efficacité énergétique : le point de fusion relativement bas du magnésium (environ 650 °C / 1 200 °F) réduit la consommation d'énergie de base par rapport aux autres métaux de structure, à condition que le four de maintien soit correctement isolé.
• La protection contre la fusion est essentielle : la fusion sûre et efficace des alliages de magnésium nécessite des contrôles atmosphériques avancés (gaz de couverture) pour empêcher une oxydation rapide et garantir des rendements de coulée de haute pureté.
• Durée de vie de l'équipement : L'évaluation d'un four de fusion d'alliages de magnésium nécessite de prendre en compte la dégradation du creuset, la gestion des scories et les exigences de maintenance des mécanismes de transfert.

Le rôle de la fusion des alliages de magnésium dans la fabrication moderne

Cadrage du problème (critères de réussite)

Définir une opération réussie de moulage de magnésium nécessite d’examiner les réalités de l’atelier. Les taux de rendement élevés dépendent entièrement du maintien d"une pureté absolue de la matière fondue. Les opérateurs doivent atteindre une porosité minimale, des tolérances dimensionnelles strictes et aucun incident de sécurité pendant la phase de fusion. Toute exposition à l’oxygène ou à l’humidité ambiante compromet le lot. Cela conduit à une formation excessive de scories et à des conditions dangereuses. Le succès signifie contrôler l"environnement thermique avec une telle précision que le métal en fusion s"écoule parfaitement dans des matrices complexes sans dégrader l"équipement ni mettre en danger la sécurité de l"opérateur. Nous mesurons le succès par la réduction des taux de rebut et l’allongement de la durée de vie des creusets en fonctionnement continu.

Pourquoi le magnésium ? Réalités matérielles et thermiques

Les ingénieurs spécifient les alliages de magnésium courants principalement pour leur rapport résistance/poids exceptionnel. Ces matériaux offrent une intégrité structurelle comparable à celle des métaux plus lourds tout en réduisant considérablement la masse globale des composants. La dynamique thermique du magnésium impose des procédures de manipulation spécifiques au sol. Il fond à environ 650°C (1 200°F) et possède une faible chaleur latente de fusion. Cette capacité thermique spécifique permet au métal de se solidifier rapidement une fois injecté dans la filière. Une solidification rapide se traduit directement par des temps de cycle plus courts et un choc thermique considérablement réduit sur l"acier de la matrice. Cela prolonge la durée de vie de l"outillage bien au-delà de ce que permet le moulage de l"aluminium.

Applications industrielles primaires

Le magnésium domine les secteurs où la réduction de masse équivaut à une amélioration des performances. Dans l’industrie automobile, les fabricants fondent des blocs moteurs, des carters de transmission, des volants et des supports structurels en magnésium. Chaque kilogramme retiré d’un véhicule améliore directement le rendement énergétique et étend l’autonomie de la batterie du véhicule électrique. Les secteurs de l"électronique et de l"aérospatiale dépendent du magnésium pour les boîtiers de blindage EMI, les cadres de drones et les dissipateurs thermiques spécialisés. Ces applications nécessitent une coulabilité extrême à paroi mince. Le magnésium fondu excelle ici en raison de sa grande fluidité à des températures de coulée optimales. Vous verrez ces composants dans des environnements très stressants où l’échec n’est pas une option.

Processus de moulage sous pression pour les alliages de magnésium

Moulage sous pression en chambre chaude

Lors du moulage sous pression en chambre chaude , le mécanisme d'injection reste complètement immergé dans le bain de métal en fusion. Un piston force le magnésium liquide à traverser le col de cygne et directement dans la cavité de la filière. Ce système en boucle fermée est mieux adapté aux composants plus petits et très complexes. Étant donné que la matière fondue reste enfermée et est transférée directement dans la filière sans exposition à l'atmosphère, le processus minimise l'oxydation du métal. Les opérateurs bénéficient de temps de cycle nettement plus rapides et d’une réduction des déchets de matériaux. Les équipes de maintenance doivent régulièrement inspecter l'usure des composants immergés, car l'exposition continue au magnésium fondu dégrade rapidement l'acier standard.

Coulée sous pression haute pression en chambre froide (HPDC)

Les systèmes de chambre froide séparent le four de fusion du mécanisme d"injection. Le magnésium fondu est versé à la louche ou dosé depuis un four de maintien dans un manchon de grenaille sous haute pression. Les fabricants utilisent cette méthode pour les gros composants automobiles qui dépassent les limites de tonnage des machines à chambre chaude. Le transfert de magnésium fondu nécessite une technologie de dosage précise pour minimiser les pertes de chaleur et éviter l’exposition à l’air. Tout retard ou imprécision lors de la phase de transfert introduit des oxydes dans le manchon de grenaille. Cela finit par dégrader les propriétés mécaniques de la pièce moulée finale. Vous devez calibrer quotidiennement les pompes doseuses pour garantir la précision volumétrique.

1. Préchauffez la poche de transfert ou le tube de dosage pour qu'elle corresponde à la température de fusion.
2. Activez la purge du gaz de couverture dans le mécanisme de transfert pour déplacer l’oxygène ambiant.
3. Extrayez le volume exact de magnésium fondu nécessaire au tir.
4. Transférez le métal vers le manchon de grenaille avec un minimum de turbulences pour éviter le pliage de l'oxyde.
5. Exécuter immédiatement la course d'injection pour éviter une solidification prématurée dans le manchon.

Thixomoulage (coulée de métal semi-solide)

Le thixomoulage offre une alternative distincte au moulage liquide traditionnel. Au lieu de créer une masse fondue entièrement liquide, ce processus chauffe les copeaux de magnésium pour en faire une bouillie semi-solide. Une machine de moulage par injection force cette boue dans la matrice. Cette méthode élimine le besoin d’un système de fusion d’alliage traditionnel et de gaz de couverture dangereux. Le thixomoulage donne des pièces avec une porosité exceptionnellement faible et des tolérances serrées. Cela nécessite des machines d’injection spécialisées et à fort capital, ce qui en fait un investissement initial important par rapport aux installations de moulage sous pression standard. Nous le voyons souvent utilisé pour les composants électroniques grand public ultra-minces.

Paramètres de processus et gestion thermique

La gestion de l’environnement thermique s’étend au-delà du four. La technologie de lubrification des matrices joue un rôle essentiel dans le moulage du magnésium. Les opérateurs doivent choisir entre des lubrifiants sans eau et à base d"eau pour les surfaces des matrices. Les températures de fusion élevées nécessitent des lubrifiants avancés, souvent sans eau, pour éviter les soudures et les fissures thermiques tout en garantissant un démoulage propre des pièces. Le maintien de l"équilibre thermique entre le magnésium fondu et l"acier de la matrice évite les défauts de pré-solidification tels que les fermetures à froid. Un contrôle précis de la température garantit que le métal remplit toute la cavité avant de se solidifier. Vous devez surveiller les températures de surface de la matrice à l"aide de capteurs infrarouges pour maintenir cet équilibre.

Évaluation du système et de l"équipement de fusion des alliages

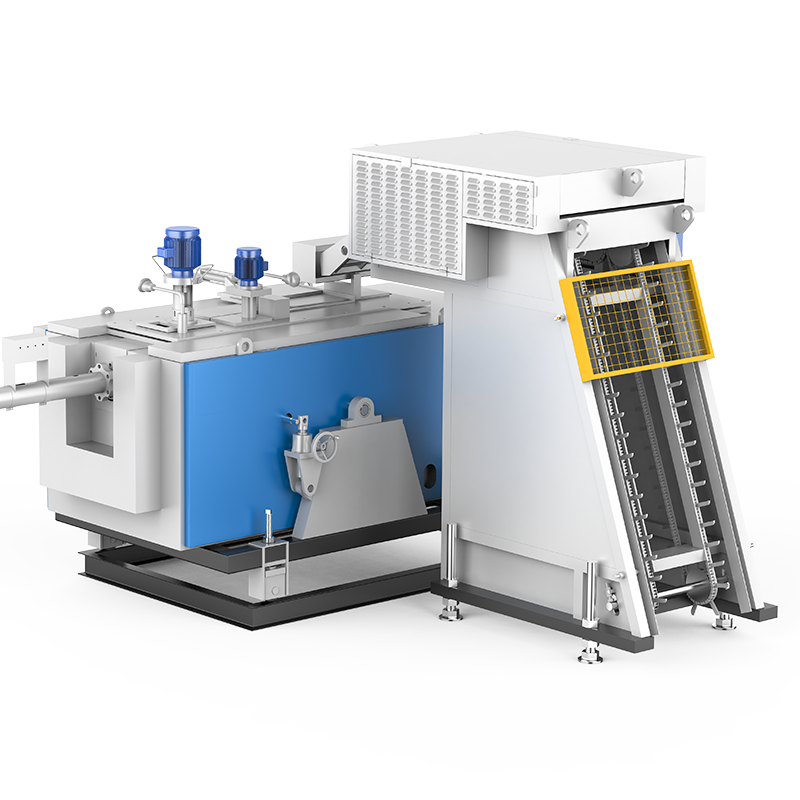

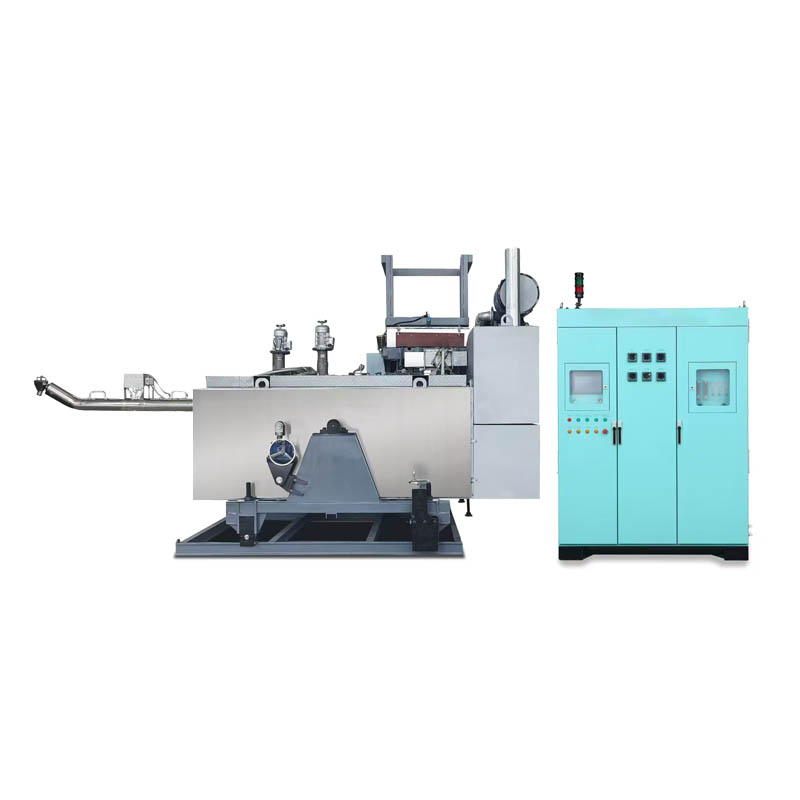

Sélection d"un four de fusion d"alliage de magnésium

Le choix du bon four de fusion d’alliages de magnésium détermine l’efficacité de l’ensemble de l’opération. Les installations doivent évaluer les technologies de chauffage au gaz par rapport aux technologies de chauffage par résistance électrique. Les fours à gaz offrent généralement des taux de récupération plus rapides lors de l’ajout de lingots froids. Les fournaises électriques offrent une stabilité de température supérieure et un fonctionnement plus silencieux. La sélection des matériaux du creuset est tout aussi vitale. Le magnésium attaque de manière agressive certains métaux, les opérateurs doivent donc utiliser des creusets bimétalliques ou plaqués en acier. Ces matériaux spécialisés empêchent la contamination par le fer. La contamination par le fer détruit la résistance à la corrosion de l'alliage de magnésium et entraîne une défaillance prématurée des pièces sur le terrain.

Intégration avec la machine de moulage sous pression de magnésium

Un four de fusion ne peut pas fonctionner de manière isolée. Il doit s'intégrer parfaitement à la machine de coulée sous pression de magnésium . Les installations doivent évaluer les mécanismes de transfert tels que les pompes mécaniques, les systèmes de dosage sous vide ou les alimentations par gravité. La synchronisation entre la précision du dosage du four de fusion et le profil de grenaille de la machine de coulée sous pression n'est pas négociable. Si la pompe doseuse refoule le métal trop lentement, le magnésium refroidit, ce qui entraîne des arrêts à froid ou des remplissages incomplets. L'intégration de précision garantit des cycles de coulée reproductibles et de haute qualité. Nous recommandons de câbler l'automate du four directement à la presse de coulée pour une communication au niveau de la milliseconde.

Protection contre la fonte et contrôle atmosphérique

Le magnésium fondu s"enflamme lorsqu"il est exposé à l"oxygène. La protection contre la fusion repose en grande partie sur les gaz de couverture pour créer une barrière protectrice sur le métal liquide. Historiquement, l’industrie s’est appuyée sur le SF6. En raison de son énorme potentiel de réchauffement climatique, les installations modernes passent au SO2, au Novec 612 ou au HFC-134a pour maintenir leur conformité environnementale. Certains fabricants adoptent des systèmes de fusion sans flux. Ces systèmes reposent entièrement sur la couverture gazeuse plutôt que sur des flux chimiques. Cela réduit considérablement la formation de scories et améliore la propreté globale du métal dans le creuset. Vous devez surveiller les débits de gaz en permanence ; une chute de pression provoquera un incendie immédiat du creuset.

Équipement auxiliaire de coulée de magnésium

Des opérations efficaces reposent sur des équipements spécialisés de coulée de magnésium au-delà du four principal. Des préchauffeurs automatisés de lingots sont obligatoires pour éliminer l’humidité de surface avant de charger la masse fondue. L’introduction d’un lingot humide dans du magnésium fondu provoque des explosions de vapeur catastrophiques. Les systèmes intégrés de recyclage des déchets traitent les coureurs et les biscuits directement à la presse. Un recyclage efficace a un impact sur la pureté de la matière fondue et l’efficacité du four. Cela permet aux installations de maximiser l’utilisation des matériaux sans compromettre la composition chimique de l’alliage. Vous devez mettre en œuvre un protocole de séparation strict pour les différents déchets d’alliage afin d’éviter toute contamination croisée.

Compromis opérationnels et facteurs d’influence sur la valeur globale

Consommation d"énergie et débit

Le point de fusion plus bas du magnésium offre un avantage énergétique théorique par rapport à l"aluminium. Les installations doivent mettre cela en balance avec l’énergie continue requise pour maintenir des températures de maintien strictes et alimenter les systèmes de contrôle atmosphérique. La solidification rapide du magnésium permet un débit plus élevé et des temps de cycle plus rapides. Les opérateurs doivent équilibrer l"énergie économisée par cycle avec la consommation continue des fours de maintien spécialisés et des armoires de mélange de gaz nécessaires pour maintenir la fusion sûre et stable. Nous suivons les kilowattheures par kilogramme de bonnes pièces moulées pour déterminer la véritable efficacité opérationnelle.

Dépenses en capital (CapEx) par rapport aux dépenses de fonctionnement (OpEx)

Investir dans les infrastructures de magnésium nécessite une planification financière minutieuse. Les coûts initiaux des équipements spécialisés de coulée de magnésium, notamment les fours scellés et les systèmes de distribution de gaz, sont substantiels. Ces investissements CapEx initiaux génèrent des économies OpEx à long terme. Le magnésium provoque une fatigue thermique nettement inférieure sur l"outillage par rapport à l"aluminium, prolongeant considérablement la durée de vie des matrices. Les temps de cycle plus rapides augmentent la capacité de production globale. Cela permet aux fabricants d’amortir les coûts d’équipement sur un plus grand volume de pièces de grande valeur. Vous devez prendre en compte le coût des consommables de gaz de couverture lors du calcul de votre budget de fonctionnement mensuel.

Réalités liées à la maintenance et aux temps d"arrêt

Les systèmes de fusion de magnésium nécessitent une maintenance rigoureuse et proactive. Les installations doivent tenir compte de la main-d"œuvre et des temps d"arrêt associés à l"élimination de routine des scories. Les creusets nécessitent de fréquentes inspections d"épaisseur par ultrasons pour détecter un amincissement avant qu"une rupture catastrophique ne se produise. Dans les systèmes à chambre chaude, les opérateurs doivent régulièrement nettoyer et reconstruire les ensembles col de cygne et piston. Dans les configurations en chambre froide, le manchon de grenaille et les pompes doseuses nécessitent une attention constante pour éviter l"accumulation de métal et garantir des volumes de distribution précis. Nous exigeons un démontage hebdomadaire de la pompe doseuse pour éliminer les blocages d"oxyde.

1. Écumez les scories de la surface de fusion à l'aide d'outils spécialisés préchauffés.
2. Inspectez les parois du creuset à la recherche de piqûres ou de tartre excessif.
3. Vérifiez l’étalonnage de l’armoire de mélange des gaz de couverture.
4. Vérifiez toutes les conduites de transfert et les tubes de dosage pour déceler tout blocage partiel.
5. Testez les vannes de décharge d’urgence et les systèmes d’extinction d’incendie de classe D.

Risques de mise en œuvre et stratégies d’atténuation

Protocoles de sécurité et risques d"incendie

Le risque le plus important dans le moulage du magnésium est l’incendie. Le magnésium fondu réagit violemment avec l"eau et l"oxygène. L"atténuation nécessite des protocoles stricts de contrôle de l"humidité pour tous les lingots et outils avant de charger la masse fondue. Les installations doivent mettre en œuvre des systèmes de dosage automatisés pour éloigner les opérateurs humains de la zone immédiate d"éclaboussure. Les systèmes d’extinction d’incendie standards sont inutiles. Les environnements de coulée doivent être équipés d"agents extincteurs spécialisés de classe D spécialement conçus pour étouffer les incendies de métaux combustibles. Vous devez former chaque opérateur sur le terrain à reconnaître les premiers signes d"une poussée de magnésium.

Contrôle qualité et prévention des défauts

Les inclusions non métalliques, telles que les oxydes ou les particules de flux, compromettent gravement l"intégrité mécanique d"une pièce coulée en magnésium. Pour atténuer ce risque, les opérateurs doivent mettre en œuvre des systèmes avancés de filtration de la matière fondue au sein du mécanisme de dosage. Une surveillance précise de la température est essentielle pour éviter une surchauffe localisée, qui accélère l’oxydation. Les installations doivent faire respecter strictement les normes chimiques des alliages. Vous devez régulièrement échantillonner la masse fondue pour garantir le bon équilibre entre l"aluminium, le zinc et le manganèse dans des alliages comme l"AZ91D ou l"AM60B. Nous utilisons la spectroscopie d"émission optique au sol pour vérifier les alliages en temps réel.

Conclusion

Réalisez un audit complet de la conception des pièces pour déterminer si un moulage en chambre chaude ou en chambre froide est requis pour votre géométrie spécifique.

Évaluez les réglementations environnementales locales pour sélectionner un système de gaz de couverture conforme et à faible PRG pour le four de fusion.

Demandez des spécifications détaillées sur la précision du dosage et les taux de récupération thermique aux fabricants d’équipements avant l’achat.

Mettre en œuvre une formation de sécurité rigoureuse et obligatoire axée sur le contrôle de l’humidité et la suppression des incendies de classe D pour tous les opérateurs de fournaises.

Calculez les coûts opérationnels du cycle de vie du système de fusion d’alliages requis, en tenant compte du remplacement du creuset et de la consommation de gaz de couverture.

FAQ

Q : Quel est le point de fusion des alliages de magnésium utilisés dans le moulage sous pression ?

R : La plupart des alliages de magnésium moulés sous pression, tels que l"AZ91D et l"AM60B, fondent à environ 650°C (1 200°F). Ce point de fusion relativement bas réduit l"énergie de base requise pour liquéfier le métal par rapport à l"aluminium, permettant un chauffage plus rapide et une fatigue thermique réduite sur les matrices de coulée.

Q : Pourquoi le moulage sous pression en chambre chaude est-il préféré pour certaines pièces en magnésium ?

R : Le moulage sous pression en chambre chaude intègre le pot de fusion directement à la machine d’injection. Ce système fermé empêche le magnésium fondu d’être exposé à l’atmosphère, réduisant ainsi considérablement l’oxydation. Il permet des temps de cycle beaucoup plus rapides et est idéal pour produire des composants plus petits et très complexes.

Q : Quelles précautions de sécurité sont requises pour un four de fusion d’alliages de magnésium ?

R : La sécurité est primordiale en raison de la réactivité du magnésium. Les opérateurs doivent préchauffer tous les lingots et outils pour éliminer l"humidité et éviter les explosions de vapeur. Le four doit utiliser des gaz de protection pour empêcher l"inflammation, et l"installation doit être équipée d"extincteurs de classe D conçus pour les métaux combustibles.

Q : En quoi la fusion du magnésium diffère-t-elle de la fusion de l’aluminium ?

R : Le magnésium a une température de fusion plus basse mais est beaucoup plus réactif que l’aluminium. Alors que l’aluminium peut fondre à l’air libre, le magnésium fondu nécessite une couverture stricte et continue de gaz de protection pour l’empêcher de s’oxyder rapidement ou de prendre feu au contact de l’oxygène ambiant.

Q : Quels gaz de couverture sont utilisés dans les équipements modernes de coulée de magnésium ?

R : Historiquement, l’industrie utilisait de l’hexafluorure de soufre (SF6). En raison de son potentiel de réchauffement climatique extrêmement élevé, les installations modernes ont opté pour des alternatives respectueuses de l"environnement, telles que le dioxyde de soufre (SO2), le Novec 612 ou le HFC-134a, pour recouvrir en toute sécurité le métal en fusion.

Q : Une machine de moulage sous pression standard peut-elle être utilisée pour le magnésium ?

R : Bien que la presse hydraulique de base puisse être similaire, les machines standard ne peuvent pas traiter le magnésium en toute sécurité. Le système de fusion de l"alliage, le mécanisme de dosage et les enceintes de sécurité doivent être spécialement conçus ou fortement modernisés pour répondre aux exigences thermiques spécifiques et aux risques d"incendie du magnésium.

Q : Comment la lubrification de la matrice affecte-t-elle les paramètres de coulée du magnésium ?

R : La faible chaleur latente du magnésium signifie qu"il se solidifie très rapidement. Des lubrifiants pour matrices spécialisés, souvent sans eau, sont nécessaires pour gérer un transfert de chaleur rapide, empêcher une solidification prématurée et protéger les composants de la matrice de la soudure sans introduire d"humidité dans l"environnement de coulée.
