À quoi sert la fusion de l’alliage d’aluminium dans le moulage sous pression ?

Dans le moulage sous pression en grand volume, l"intégrité thermique et métallurgique de la masse fondue initiale dicte la rentabilité de l"ensemble du cycle de production. Des processus de fusion inefficaces entraînent une consommation d’énergie excessive, une formation élevée de scories et une porosité de l’hydrogène gazeux. Ces défaillances opérationnelles augmentent directement les taux de rebut et érodent les marges des fonderies. La mise à niveau ou l"optimisation d"une installation de fusion nécessite une évaluation stricte des technologies de four, des sources d"énergie et des contrôles métallurgiques. Vous ne pouvez pas simplement installer un nouveau radiateur sur une ancienne ligne et vous attendre à de meilleurs moulages. Ce guide détaille les applications, les variantes d"équipement et les critères techniques nécessaires pour sélectionner la bonne infrastructure de fusion pour le moulage sous pression de l"aluminium. En comprenant les mécanismes fondamentaux du processus, les directeurs d"usine et les ingénieurs métallurgiques peuvent prendre des décisions éclairées qui améliorent la qualité des pièces, réduisent les coûts opérationnels et rationalisent les flux de production sans temps d"arrêt inutiles.

• La qualité de fusion dicte l'intégrité de la pièce : un contrôle précis de la température pendant la fusion de l'alliage d'aluminium minimise les inclusions d'oxyde et l'absorption d'hydrogène, qui sont essentielles pour réduire les défauts structurels dans les pièces moulées finales.
• La sélection du four entraîne des coûts opérationnels : le choix entre des fours de coulée sous pression à réverbère, à creuset et à induction a un impact direct sur la dépense énergétique, qui représente jusqu'à 30 % des coûts totaux de coulée.
• La récupération des déchets a un impact sur le retour sur investissement : les systèmes de fusion modernes doivent gérer efficacement à la fois la fusion des lingots d'aluminium primaires et la refusion des déchets internes (canaux, biscuits et pièces rejetées) avec une perte de métal minimale.
• L'évolutivité nécessite une intégration : la mise à niveau de l'équipement de coulée d'aluminium nécessite d'évaluer la manière dont le nouveau four de fusion s'intégrera aux fours de maintien, aux unités de dégazage et aux systèmes de poche automatisés existants.

Le rôle de la fusion des alliages d"aluminium dans le flux de travail de moulage sous pression

La transformation physique et chimique de l’aluminium solide en un état fondu allié avec précision constitue la base absolue du moulage sous pression ou par gravité. Les intrants solides tels que les lingots, les truies ou les débris doivent être fondus et maintenus à des températures spécifiques pour garantir des caractéristiques d"écoulement et de coulée optimales. Lorsque vous chargez du métal froid dans un bain, le choc thermique et le temps de récupération qui s"ensuit dictent l"efficacité de votre cycle. Une fusion réussie nécessite une stricte uniformité de température, généralement entre 650°C et 750°C selon la désignation spécifique de l"alliage. L"homogénéité chimique et l"absence de gaz dissous sont des exigences de base tout aussi importantes. L"étape de fusion sert de fenêtre principale pour les traitements de fusion critiques avant que le métal n"atteigne la station de maintien.

Nous nous appuyons sur la phase de fusion primaire pour effectuer plusieurs corrections métallurgiques. Si vous manquez la fenêtre ici, vous lutterez contre les défauts tout au long de l"usinage. Les traitements de base comprennent :

• Dégazage :  élimination de l'hydrogène gazeux dissous à l'aide de turbines rotatives injectant de l'azote ou de l'argon directement dans la masse fondue.
• Modification : introduction d'éléments comme le strontium (Sr) ou le sodium (Na) pour affiner la phase eutectique de silicium, améliorant ainsi la ductilité.
• Affinement du grain : ajout d'alliages maîtres titane-bore (TiB) pour favoriser une structure de grain fine et équiaxée sur la section transversale de coulée.

Les variations dans l'étape de fusion se composent en aval, affectant la durée de vie de la matrice, les temps de cycle de tir et les propriétés mécaniques des composants finis. Une mauvaise qualité de fusion entraîne une porosité accrue, une résistance à la traction réduite et des taux de rejet plus élevés à la station d'essai sous pression. Vous avez besoin d’un protocole robuste de fusion de l’alliage d’aluminium pour stabiliser l’ensemble de la fonderie.

Applications principales : à quoi sert la fusion des alliages d"aluminium ?

Le moulage sous pression à haute pression (HPDC) nécessite un approvisionnement continu et important en métal fondu et des taux de récupération rapides. Le système de fusion doit suivre le rythme des temps de cycle rapides tout en maintenant une température et une composition d"alliage constantes. Lorsqu"une machine de 1 000 tonnes tire du métal toutes les 45 secondes, votre taux de fusion ne peut pas être le goulot d"étranglement. Les composants structurels automobiles exigent des exigences métallurgiques strictes. Les alliages comme l"A356 ou l"A380 utilisés dans les pièces liées aux collisions doivent être exempts de porosité. La fabrication aérospatiale et de précision s"appuie sur des techniques de fusion avancées pour atteindre des tolérances chimiques strictes que les fonderies commerciales standards rencontrent rarement.

La gestion des considérations spécifiques à l"alliage dicte la manière dont vous faites fonctionner le four. Différents alliages se comportent différemment sous l’effet de la chaleur et de l’exposition atmosphérique. Tenez compte des ajustements opérationnels suivants en fonction du type d"alliage :

1. les alliages de moulage sous pression standard (A380, A383, ADC12) : Les fonderies doivent gérer la ségrégation du silicium et la teneur en fer pour équilibrer la coulabilité et l'usure des outils. Une teneur élevée en fer empêche la soudure sur la matrice, mais une trop grande quantité crée une boue cassante.
2. Alliages structurels/ductiles (Silafont-36, Castasil-37) : ceux-ci nécessitent de minimiser la contamination par le fer pendant la fusion pour préserver des propriétés d'allongement élevées. Vous avez souvent besoin de creusets dédiés ou de revêtements réfractaires spécialisés pour empêcher la capture du fer.
3. Alliages hypereutectiques (B390) : Une teneur élevée en silicium nécessite des températures de fusion plus élevées et un raffinement agressif du phosphore pour contrôler la taille des particules de silicium primaire.

Le recyclage interne des déchets crée des cycles de production en boucle fermée. La refusion des systèmes de déclenchement, des biscuits et du flash réduit les coûts d"approvisionnement en matières premières et améliore l"efficacité opérationnelle globale. Toutefois, les déchets doivent être propres et secs. Le chargement de déchets huileux ou humides introduit des quantités massives d"hydrogène et risque d"entraîner des explosions de vapeur dans le bain.

Évaluation des technologies de four de fusion d"alliages d"aluminium

La sélection du bon four de fusion d’alliages d’aluminium dépend du volume de production, de la disponibilité énergétique et des exigences métallurgiques spécifiques. Vous devez adapter l'équipement à la disposition des étages et à l'horaire des équipes.

Fours à réverbère

Ces fours utilisent le transfert de chaleur radiante du toit et des murs vers le bain métallique. Ils conviennent parfaitement à la fusion continue de lingots d’aluminium à grande capacité et aux opérations de fonderie à grande échelle. Bien qu’ils offrent un débit élevé, ils ont historiquement une efficacité énergétique inférieure et nécessitent une maintenance réfractaire avancée. La grande surface du bain les rend sujets à des taux d’oxydation plus élevés si l’atmosphère n’est pas étroitement contrôlée. Le réglage du brûleur est ici essentiel pour maintenir une atmosphère légèrement réductrice et minimiser la génération de scories.

Fours à cuve/tour (fours superposés)

Les fours à cuve utilisent les gaz d"échappement chauds de la chambre inférieure du brûleur pour préchauffer et faire fondre les lingots et la ferraille entrants chargés au sommet de la cuve verticale. Ils sont idéaux pour les opérations à haut volume et à haut rendement recherchant la consommation d"énergie la plus faible possible par tonne. Le compromis est une empreinte verticale élevée et la nécessité d"un dimensionnement cohérent des matériaux de chargement pour éviter les pontages dans la pile. Si une grosse truie reste coincée dans le puits, vous perdez des heures de production à éliminer le bourrage.

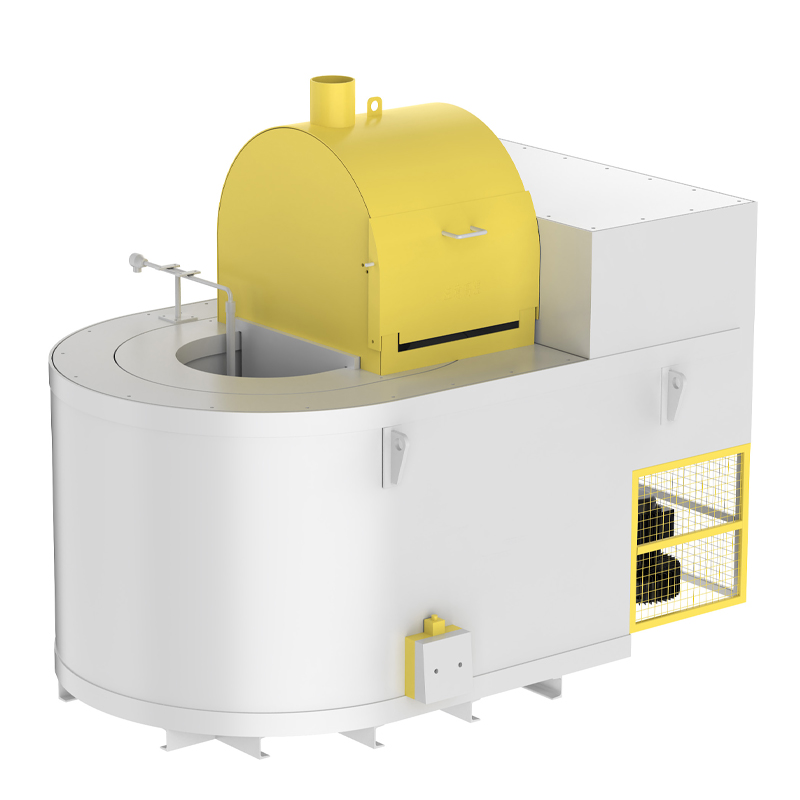

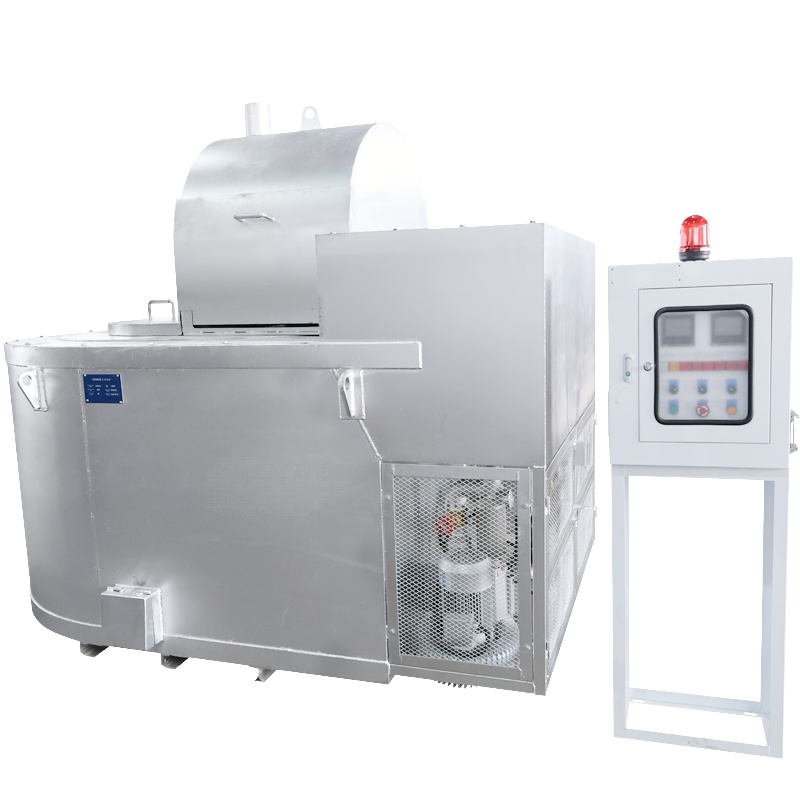

Fours à creuset (gaz et électrique)

Les fours à creuset assurent un chauffage indirect à travers un creuset réfractaire ou en carbure de silicium. Ils conviennent à la fusion de petits lots, aux changements d"alliage fréquents et aux opérations privilégiant une qualité de fusion élevée avec de faibles turbulences. Étant donné que la flamme ou l’élément chauffant ne touche jamais le métal, la collecte de gaz est minime. Cependant, leur capacité maximale est inférieure et les creusets sont des consommables nécessitant un remplacement régulier. Un creuset fissuré rempli de métal en fusion constitue un grave danger pour la sécurité, exigeant des protocoles d"inspection stricts.

Fours à induction

Ces fours utilisent l’induction électromagnétique pour générer de la chaleur interne au sein du métal. Ils offrent une fusion rapide, une excellente homogénéité chimique grâce à une agitation électromagnétique naturelle et une formation minimale de scories. Les principaux inconvénients sont des dépenses d"investissement initiales élevées et la nécessité de disposer d"un matériau de charge propre pour empêcher l"accumulation de scories sur les bobines d"induction. Les systèmes à induction sans noyau sont excellents pour les changements rapides d"alliage, mais les fours à induction à canaux sont mieux adaptés pour contenir de gros volumes sur de longues périodes.

Critères de décision clés pour un système de fusion de métaux

L"évaluation de la consommation énergétique spécifique des différents types de fours est essentielle pour la viabilité à long terme. Comparez les fours à réverbère standard aux fours à cuve à brûleur régénératif. Évaluez l’impact des brûleurs régénératifs, des récupérateurs et de l’isolation avancée sur les coûts d’exploitation. Un four qui semble bon marché sur le bon de commande saignera à sec votre budget d’entretien si l’isolation réfractaire se dégrade au cours de la première année.

Analysez comment différents systèmes gèrent l’exposition atmosphérique pour empêcher l’oxydation de l’aluminium et la capture de l’hydrogène. Évaluez les capacités intégrées de dégazage, de filtration par mousse céramique et de fluxage au sein de l’architecture de fusion. Vous devez calculer les taux de fusion requis en fonction du poids des grenailles des machines de moulage sous pression, des temps de cycle et des taux d'utilisation. Évaluez l’empreinte physique et l’évolutivité du four de coulée sous pression pour les futures extensions de la ligne de production.

Évaluez l’impact logistique des systèmes de lavage à gravité fermés et chauffés par rapport aux poches de transfert à pont roulant ou à chariot élévateur. Comprenez comment les systèmes de lavage automatisés réduisent la perte de température, l"oxydation et les turbulences lors du transfert vers les stations de stockage. Chaque fois que vous déversez de l’aluminium fondu dans l’air, vous générez des oxydes. La minimisation des étapes de transfert améliore directement la propreté du métal entrant dans le manchon de grenaille. Examinez les normes d’émission et l’impact du choix du four sur la conformité réglementaire et l’autorisation des installations.

Réalités de mise en œuvre : risques et atténuation dans les équipements de coulée d"aluminium

Des turbulences excessives pendant le chargement ou la fusion peuvent entraîner des pertes de matière fondue élevées, parfois jusqu"à 5 à 8 % dans des systèmes mal gérés. Mettez en œuvre des systèmes de chargement automatisés, des zones de fusion immergées, des contrôles de température stricts et des protocoles de fluxage appropriés pour maintenir la perte de métal en dessous de 1,5 %. Lorsque les opérateurs jettent manuellement les déchets dans le bain, les éclaboussures créent une exposition massive de la surface, formant instantanément de l"oxyde d"aluminium.

Le fer, le manganèse et le chrome peuvent se déposer à des températures de maintien plus basses pour former des composés intermétalliques lourds et abrasifs appelés boues au fond du bain. Maintenez des calculs précis du facteur de boue et assurez-vous que les températures de maintien de la matière fondue restent supérieures au seuil critique de précipitation. Une fois formées, les boues ne peuvent pas être refondues aux températures de fonctionnement standard. Il doit être physiquement dragué du four, ce qui demande beaucoup de main d’œuvre et endommage le revêtement réfractaire.

La croissance du corindon et les chocs thermiques peuvent détruire les revêtements des fours, entraînant une panne catastrophique ou des temps d'arrêt coûteux. Spécifiez les matériaux réfractaires non mouillants contenant des composés de baryum ou de bore et établissez des programmes de maintenance prédictive basés sur l'imagerie thermique. Les goulots d'étranglement entre le four de fusion primaire et les fours de maintien au niveau des cellules de coulée sous pression peuvent perturber la production. Cartographier la logistique de transfert de métal en fusion avant de finaliser l'emplacement du four et la hauteur de sortie lors de l'intégration d'un nouvel équipement de coulée d'aluminium.

Compromis coût-valeur dans les fours de coulée sous pression

Comparez le faible coût initial des fours à réverbère au gaz standard avec le coût initial plus élevé mais les coûts d"énergie et de perte de métal à long terme inférieurs des systèmes à puits/tour ou à induction électrique. Les dépenses en capital ne sont qu’une pièce du puzzle. Les dépenses de fonctionnement, tirées par les tarifs du gaz naturel ou de l’électricité, domineront les paramètres financiers sur une durée de vie de dix ans.

Évaluez le retour sur investissement d’un investissement dans des chargeurs de lingots automatisés et des robots d’écrémage des scories par rapport aux coûts de main-d’œuvre et aux risques de sécurité des opérations manuelles. L"écrémage manuel est un travail chaud et dangereux qui entraîne une élimination incohérente des scories. Les systèmes automatisés garantissent que le bain est nettoyé à intervalles précis, réduisant ainsi le risque que des inclusions d"oxyde ne pénètrent dans la poche de transfert.

Évaluez l"impact financier à long terme en tenant compte des prix de l"énergie, du remplacement des consommables tels que les creusets et les réfractaires, de la main d"œuvre de maintenance et de la réduction des rebuts tout au long de la durée de vie de l"équipement. Un système de brûleur très efficace peut nécessiter des techniciens spécialisés pour le réglage, ce qui augmente le budget de maintenance mais permet d"économiser des milliers de dollars en coûts de carburant. Le système optimal équilibre ces facteurs en fonction de vos coûts de services publics spécifiques à votre région et du bassin de main-d"œuvre disponible.

Le système de fusion optimal n’est pas universellement défini par la technologie la plus avancée, mais par le débit spécifique, les exigences en matière d’alliage et l’infrastructure énergétique de chaque fonderie. Les équipes d"approvisionnement doivent donner la priorité aux fournisseurs qui offrent des données vérifiables sur la consommation d"énergie spécifique, les pourcentages de perte de métal et une assistance technique locale.

Prochaines étapes pour optimiser un système de fusion de métaux :

• Réaliser un audit énergétique complet des opérations de fusion en cours pour établir une référence.
• Demandez la dynamique des fluides computationnelle ou la modélisation thermique auprès des fabricants de fours potentiels avant de lancer une demande de propositions.
• Cartographiez la logistique de transfert de métal en fusion pour garantir une intégration transparente avec les fours de maintien existants.
• Établissez des calendriers de maintenance prédictive basés sur l’imagerie thermique et l’analyse de la dégradation des réfractaires.

FAQ

Q : Quel est le pourcentage de perte de métal acceptable lors de la fusion des lingots d’aluminium ?

R : Dans un système de fusion bien géré, la perte de métal acceptable doit être maintenue en dessous de 1,5 %. Des systèmes mal gérés avec des turbulences excessives, un mauvais réglage du brûleur ou un contrôle inadéquat de la température peuvent subir des pertes de fusion de 5 à 8 %, ce qui a un impact sérieux sur la rentabilité.

Q : Comment le choix du four de coulée sous pression affecte-t-il la porosité à l"hydrogène des pièces ?

R : Les fours qui minimisent l’exposition atmosphérique et les turbulences réduisent l’absorption d’hydrogène. Les systèmes dotés de capacités de dégazage intégrées ou de méthodes de chauffage indirect éliminent davantage l"hydrogène dissous, réduisant ainsi directement les défauts de porosité du gaz dans les pièces moulées finales.

Q : Quelle est la différence entre un four de fusion et un four de maintien en coulée sous pression ?

R : Un four de fusion est conçu avec un apport de chaleur élevé pour convertir rapidement l’aluminium solide en un état fondu. Un four de maintien a un apport thermique plus faible et maintient le métal en fusion à une température de coulée précise à proximité de la machine, minimisant ainsi les fluctuations de température.

Q : Qu"est-ce que les boues dans un four de fusion d"aluminium et comment les éviter ?

R : Les boues sont constituées de composés intermétalliques lourds formés par le fer, le manganèse et le chrome se déposant à des températures plus basses. Ceci est évité en maintenant des températures de maintien au-dessus du seuil critique de précipitation et en surveillant strictement le facteur de boue chimique de l"alliage.

Q : En quoi un four à cuve diffère-t-il d"un four à réverbère standard en termes de consommation d"énergie ?

R : Un four à cuve utilise les gaz d"échappement pour préchauffer les matériaux entrant dans la pile verticale, améliorant ainsi considérablement l"efficacité thermique. Cela réduit la consommation d"énergie par tonne par rapport aux fours à réverbère standard, qui reposent uniquement sur la chaleur rayonnante sur un bain plat.
