À quelle température un TCU de moulage sous pression doit-il être réglé ?

1. Introduction

Une unité de contrôle de la température, ou TCU, gère la température de la matrice pendant le moulage sous pression.

Il fait circuler un fluide chauffé ou refroidi à travers des canaux à l’intérieur de la filière. Cette circulation aide le moule à atteindre une température de départ adaptée. Il élimine également l"excès de chaleur lors des cycles de coulée répétés.

Le réglage correct du TCU est important car la température de la puce affecte :

• Flux de métal en fusion

• Remplissage de cavité

• Comportement de solidification

• Dimensions de coulée

• Qualité des surfaces

• Stabilité du cycle

• Die contrainte thermique

Une filière trop froide peut provoquer un remplissage incomplet ou des défauts d"écoulement à froid. Une matrice trop chaude peut augmenter le soudage, le collage, les cycles longs et les variations dimensionnelles.

Cependant, il n’existe pas de point de consigne TCU universel pour chaque processus de moulage sous pression.

La bonne température dépend de :

• Famille et nuance d"alliage

• Taille et poids du lancer

• Épaisseur de paroi

• Conception de portail et de coulisse

• Acier de matrice et masse thermique

• Disposition des canaux de refroidissement

• Temps de cycle

• Exigences de surface

• Zones chaudes et froides locales

Les spécifications publiées par Longhua en matière de contrôleur de température de moule couvrent une plage de fonctionnement de 50 à 300 °C . Les configurations à base d'eau couvrent 50 à 120°C , tandis que les configurations à base d'huile couvrent 50 à 300°C . Le point de consigne final doit encore être établi pour le processus de moulage et de coulée proprement dit.

Remarque : La plage de température de l'équipement et le point de consigne de production du moule ne sont pas la même chose.

2. Qu"est-ce qu"une unité de contrôle de la température de moulage sous pression ?

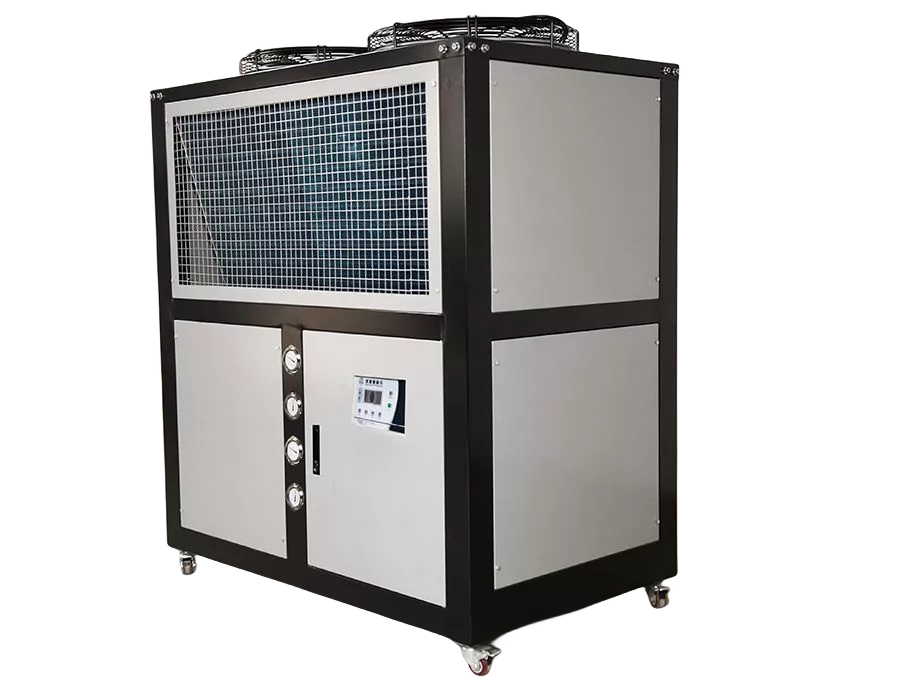

Un TCU de moulage sous pression est un système à circulation fermée pour le chauffage et le refroidissement des moules.

Il déplace l"eau ou l"huile thermique à travers les canaux internes de la filière. Un contrôleur compare la température mesurée avec le point de consigne sélectionné. Il ajuste ensuite la puissance de chauffage ou de refroidissement.

Une TCU typique comprend :

• Pompe de circulation

• Éléments chauffants électriques

• Échangeur de chaleur de refroidissement

• Capteurs de température

• Contrôleur PID

• Réservoir de fluide ou système d"expansion

• Protection contre la pression et le débit

• Fonctions d"alarme et de surveillance

Longhua classe ses produits de contrôle de la température en contrôleurs de température de moule et refroidisseurs à air. Ses contrôleurs de température de moule sont disponibles en configurations à cycle unique et à double cycle.

Que contrôle le TCU ?

Le TCU contrôle principalement la température du fluide calorigène.

Cette température influence l’acier du moule. Cependant, l"affichage du contrôleur peut ne pas correspondre à toutes les températures de surface de la cavité.

Les températures réelles de la cavité peuvent varier pour les raisons suivantes :

• Distance du canal de fluide

• Épaisseur de coulée inégale

• Apport local de chaleur du métal

• Distribution de pulvérisation

• Différences entre le noyau et la cavité

• Flux de canal restreint

Pour les applications critiques, les ingénieurs doivent mesurer les températures des fluides et des moules.

Astuce : utilisez des thermocouples de surface ou l'imagerie thermique pendant les essais de moules pour identifier les points chauds locaux.

3. Quelle est la température correcte du TCU de moulage sous pression ?

La bonne réponse est une fenêtre de processus validée, et non un nombre fixe.

La température sélectionnée doit maintenir la filière suffisamment chaude pour un remplissage fiable. Il doit également éliminer suffisamment de chaleur pour une solidification et une éjection stables.

Plage de travail Longhua TCU

Longhua déclare également que son contrôleur prend en charge la régulation PID, 1 à 6 zones de température et les applications de moulage sous pression d"aluminium, de zinc et de magnésium.

Ces chiffres décrivent la capacité de l"équipement.

Cela ne signifie pas que tous les moules en aluminium doivent fonctionner à 280°C. Cela ne signifie pas non plus que chaque moule en zinc doit utiliser un système d’eau.

Un exemple de moulage sous pression en aluminium

Une application de batterie de cuisine en aluminium Longhua de 500 tonnes décrit l'utilisation d'un contrôleur de température de moule à 180°C . La page présente cela comme une configuration spécifique à un projet pour un moule d'ustensile de cuisine, et non comme une norme universelle de moulage sous pression en aluminium.

Cette distinction est importante.

Un boîtier électronique mince, un support automobile, un corps de batterie de cuisine profond et un moulage structurel peuvent tous nécessiter des stratégies thermiques différentes.

Démarrage de la logique par famille d"alliages

Ce sont des principes de sélection et non des points de consigne finaux.

Le moulage sous pression à base de cuivre peut dépasser la plage pratique de certains contrôleurs de moule standard. La température maximale publiée par le contrôleur Longhua est de 300 °C, les projets nécessitant des températures plus élevées nécessitent donc une confirmation technique distincte.

Remarque : Ne sélectionnez jamais un point de consigne uniquement à partir du nom de l'alliage.

4. Qu"est-ce qui détermine le point de consigne TCU correct ?

4.1 Température des alliages et des métaux

Différents alliages transfèrent la chaleur dans la filière à des vitesses différentes.

La température du métal coulé ou dosé affecte également la charge thermique. Un métal plus chaud peut augmenter la température locale de la matrice et prolonger le temps de refroidissement.

Le paramètre TCU doit fonctionner avec :

• Température du four

• Temps de coulée ou de dosage

• Perte de chaleur du manchon de tir

• Calage de l"injection

• Comportement de solidification de l"alliage

Ne calculez pas la température du moule comme un pourcentage fixe de la température de fusion de l"alliage.

Cette méthode ignore la géométrie, le temps de cycle, le transfert de chaleur et le processus de production réel.

4.2 Géométrie de la pièce et épaisseur de paroi

Les sections fines refroidissent rapidement pendant le remplissage.

Ils peuvent avoir besoin de zones de cavité plus chaudes pour retarder une solidification prématurée. Cependant, augmenter la température de l’ensemble de la filière n’est peut-être pas la meilleure solution.

Les ingénieurs peuvent plutôt ajuster :

• Position du portail

• Vitesse d"injection

• Chauffage local

• Température du métal

• Aspirer ou ventiler

• Zones de température individuelles

Les sections épaisses introduisent plus de chaleur dans la matrice.

Ils peuvent nécessiter une capacité de refroidissement plus élevée, un débit plus élevé ou des circuits séparés. Cela ne signifie pas automatiquement que la consigne principale doit être réduite.

Une épaisseur de paroi uniforme permet généralement une solidification plus équilibrée et un risque de défaut plus faible. Une gestion thermique efficace contribue également à réduire les problèmes de retrait et de gradient thermique.

4.3 Conception des matrices et canaux de refroidissement

La disposition des canaux de refroidissement affecte fortement les performances du TCU.

Les variables importantes comprennent :

• Diamètre du canal

• Profondeur du canal

• Distance des surfaces de la cavité

• Nombre de circuits

• Séparation du noyau et de la cavité

• Longueur du tuyau

• Restrictions de débit

• Tartre ou contamination

Un TCU puissant ne peut pas corriger un circuit mal conçu.

Les zones mortes peuvent rester chaudes même lorsque la température du fluide de retour semble normale. Des canaux restreints peuvent également réduire le transfert de chaleur.

4.4 Temps de cycle et charge thermique

Chaque tir transfère de la chaleur dans la matrice.

Un cycle plus rapide augmente la charge thermique moyenne. Des poids de grenaille plus importants imposent également plus de sollicitations au système de refroidissement.

Le TCU doit récupérer entre les tirs sans grandes variations de température.

Pour une production à haut rendement, les ingénieurs doivent évaluer :

• Capacité de chauffage

• Capacité de refroidissement

• Débit de la pompe

• Perte de pression

• Volume de liquide

• Température de retour

• Stabilité cycle à cycle

Abaisser le point de consigne à lui seul ne résoudra peut-être pas la surchauffe.

Le système peut nécessiter un débit ou une capacité de refroidissement plus élevé.

4.5 Exigences de qualité de moulage

Le point de consigne correct doit prendre en charge le résultat de coulée requis.

Moniteur:

• Remplissage incomplet

• Flux froid ou fermetures à froid

• Soudure

• Collage

• Rétrécissement

• Finition superficielle

• Warpage

• Dérive dimensionnelle

• Comportement d"éjection

Une température stable du moule peut réduire plusieurs risques de défauts. Cependant, le contrôle de la température ne fonctionne pas seul.

La porosité dépend également de la qualité de la fusion, du déclenchement, des paramètres d"injection, du vide et de la ventilation. Le brasage peut impliquer de la chaleur locale, du matériau de la matrice, du flux de métal et de la distribution du refroidissement.

5. Comment un TCU contrôle-t-il la température ?

Préchauffage avant production

Une matrice froide ne doit pas recevoir immédiatement des plans de production complets.

Le TCU peut préchauffer la matrice progressivement avant le démarrage. Cela réduit le choc thermique et améliore la cohérence des premiers tirs.

Le préchauffage permet également de stabiliser :

• Dimensions de la matrice

• Comportement du lubrifiant

• Flux de métal

• Éjection

• Temps de cycle initial

La période de préchauffage requise dépend du poids de la filière, de la disposition des canaux, de la puissance de chauffage et de la température cible.

Évitez d"utiliser un temps de préchauffage fixe pour chaque moule.

Chauffage pendant le fonctionnement

Lorsque la température du fluide descend en dessous du point de consigne, le contrôleur active le réchauffeur.

La pompe fait circuler un fluide chaud à travers la filière. Transfert de chaleur du fluide vers l"acier du moule.

Le contrôleur répète ce processus jusqu"à ce que le point de consigne soit rétabli.

Refroidissement pendant le fonctionnement

Le métal en fusion ajoute de la chaleur à chaque tir.

Lorsque le système dépasse la consigne, le circuit de refroidissement évacue la chaleur du fluide calorigène.

Le fluide refroidi retourne vers la filière et absorbe plus de chaleur.

Un fonctionnement stable dépend de :

• Débit suffisant

• Canaux propres

• Alimentation correcte en eau de refroidissement

• Capteurs réactifs

• Paramètres PID appropriés

Refroidissement contrôlé après production

Une matrice doit refroidir de manière contrôlée après la production.

Un refroidissement soudain peut créer de graves gradients thermiques. Ces gradients peuvent augmenter les contraintes ou le risque de condensation.

La méthode d"arrêt doit suivre la procédure du fournisseur de matrice et de TCU.

Astuce : Enregistrez les paramètres de démarrage, de production et d’arrêt dans la feuille de processus approuvée.

6. TCU à base d’eau ou d’huile ?

Le fluide caloporteur sélectionné détermine la plage de température utilisable et la conception du système.

TCU à base d"eau

Longhua publie une plage de fonctionnement à base d'eau de 50 à 120°C.

L"eau offre de fortes performances de transfert de chaleur à des températures modérées.

Les avantages potentiels comprennent :

• Transfert de chaleur efficace

• Réponse rapide en température

• Coût des fluides réduit

• Nettoyage plus facile après une fuite mineure

Les considérations importantes comprennent :

• Corrosion

• Formation d"écailles

• Qualité de l"eau

• Pression du système

• État du joint

• Risque de gel

Les systèmes à eau sous pression d"autres fournisseurs industriels peuvent fonctionner au-dessus de 120°C. Cependant, cette capacité dépend de l’équipement résistant à la pression et de la conception de sécurité. Il ne faut pas le supposer pour chaque TCU.

TCU à base d"huile

Longhua publie une plage de fonctionnement à base d'huile de 50 à 300°C.

L"huile thermique répond à des exigences de température de filière plus élevées.

Les avantages potentiels comprennent :

• Températures de fonctionnement plus élevées

• Pression du système inférieure à celle de l"eau à haute température

• Circulation stable à haute température

• Corrosion réduite due à l"exposition à l"eau

Les systèmes pétroliers nécessitent également une gestion minutieuse.

Les acheteurs devraient considérer :

• Qualité d"huile approuvée

• Température maximale du produit

• Température maximale du film

• Oxydation

• Fuite

• Volume d"expansion

• Point d"éclair

• Compatibilité des filtres et des pompes

L"huile thermique n"élimine pas les risques de vaporisation, d"incendie ou de maintenance.

Il doit correspondre aux spécifications du fabricant du TCU.

Comparaison eau/huile

7. Comment optimiser les paramètres TCU pendant les essais de moule ?

Un essai de moulage doit établir la fenêtre de processus thermique approuvée.

Étape 1 : Confirmer les limites de l"équipement

Vérifier:

• Température de fonctionnement maximale

• Puissance de chauffage

• Capacité de refroidissement

• Débit de la pompe

• Pression de service

• Compatibilité des fluides

• Nombre de circuits

• Interface machine

Étape 2 : Partez de recommandations documentées

Utilisez les conseils disponibles auprès de :

• Concepteur de matrices

• Fournisseur d"alliage

• Fournisseur de machines de moulage sous pression

• Fabricant de TCU

• Moules validés précédents

• Résultats des simulations

Évitez de copier un paramètre d"un casting sans rapport.

Étape 3 : Stabiliser la matrice

Laisser la filière atteindre l’équilibre thermique.

Ne jugez pas le processus uniquement à partir des premiers clichés.

Enregistrer:

• Température du fluide d"alimentation

• Température du fluide de retour

• Température de la cavité

• Température à cœur

• Temps de cycle

• Poids du tir

Étape 4 : Évaluer les résultats de la diffusion

Inspectez le moulage pour vérifier le remplissage, la soudure, la porosité, l"apparence de la surface, les dimensions et l"éjection.

Ajustez une seule variable majeure à la fois.

La modification simultanée de la température, de la vitesse de tir, du temps de pulvérisation et de la température du métal rend l’analyse des causes profondes difficile.

Étape 5 : Définir une fenêtre de fonctionnement

Le processus final devrait inclure :

• Consigne normale

• Limites supérieure et inférieure

• Limites d"alarme

• Exigence de débit

• Exigence de pression

• Procédure de démarrage

• Procédure d"arrêt

• Fréquence des inspections

Remarque : Le meilleur paramètre TCU correspond à la fenêtre stable présentant le risque le plus faible, et non à la température disponible la plus élevée.

8. Contrôle à circuit unique, à double circuit ou multizone ?

La structure du produit de Longhua comprend des contrôleurs de température de moule à cycle unique et à double cycle. Son contrôleur de moule publié prend également en charge 1 à 6 zones de température.

Contrôle à circuit unique

Un seul circuit utilise une boucle de température primaire.

Cela peut convenir :

• Des moules plus petits

• Géométrie simple

• Charges thermiques similaires dans le cœur et dans la cavité

• Un point de consigne commun

Contrôle à double circuit

Un contrôleur à double circuit gère deux boucles distinctes.

Il peut contrôler :

• Moitiés de matrice fixes et mobiles

• Zones du noyau et de la cavité

• Deux zones thermiques

• Demandes de chauffage et de refroidissement séparées

Contrôle multizone

Le contrôle multizone prend en charge les zones avec différentes charges thermiques.

Cela peut aider avec :

• Grands moules

• Outillage multi-empreintes

• Noyaux profonds

• Épaisseur de paroi inégale

• Points chauds locaux

• Moulages complexes

La configuration requise dépend de la cartographie thermique, et non du seul tonnage de la machine.

9. Comment sélectionner un TCU pour une machine de moulage sous pression Longhua

Le TCU doit être sélectionné dans le cadre de la cellule de coulée complète.

Les acheteurs doivent fournir :

• Modèle de machine de moulage sous pression

• Alliage et nuance

• Poids de lancer

• Temps de cycle

• Poids du moule

• Température cible du moule

• Nombre de circuits de refroidissement

• Dimensions du canal

• Fluide requis

• Conditions d"eau de refroidissement en usine

La catégorie de contrôle de la température de Longhua comprend les contrôleurs de température des moules, les refroidisseurs à air et les équipements de refroidissement. La configuration correcte dépend du moule et de la ligne de production.

Les principales spécifications à confirmer comprennent :

• Configuration eau 50-120°C ou huile 50-300°C

• Capacité de chauffage

• Capacité de refroidissement

• Débit et pression de la pompe

• Nombre de zones de température

• Taille du tuyau et du raccord

• Fonctions d"alarme

• Interface de communication

• Disponibilité des pièces de rechange

Le contrôleur publié par Longhua inclut une surveillance en temps réel de la surchauffe et du faible niveau de liquide. Il répertorie également le contrôle par écran tactile et l"accès aux données à distance.

10. Conclusion

À quelle température un TCU moulé sous pression doit-il être réglé ?

Il n’existe pas de consigne universelle.

Les contrôleurs de température de moule Longhua couvrent une plage de fonctionnement publiée de 50 à 300°C :

• Systèmes à base d'eau : 50–120°C

• Systèmes à base d'huile : 50–300 °C

Le paramètre de production réel dépend de :

• Alliage

• Géométrie de coulée

• Conception de matrice

• Charge thermique

• Temps de cycle

• Débit de fluide

• Exigences de surface

• Résultats des défauts

Une application de batterie de cuisine en aluminium Longhua utilise une température de moule de 180 °C , mais il s'agit d'un exemple de projet plutôt que d'un réglage universel en aluminium.

La bonne méthode consiste à :

1. Confirmez les limites de TCU et de fluide.

2. Partez des recommandations techniques.

3. Stabilisez le moule.

4. Mesurez les températures réelles de la matrice.

5. Inspectez les résultats de coulée.

6. Ajustez une variable à la fois.

7. Documentez la fenêtre de processus approuvée.

Un TCU bien sélectionné permet une production stable, des dimensions constantes, une solidification contrôlée et une durée de vie plus longue.

FAQ

Q : Quelle plage de température un TCU Longhua prend-il en charge ?

R : Longhua indique une température de 50 à 120 °C pour les systèmes à eau et de 50 à 300 °C pour les systèmes à huile.

Q : Quel paramètre TCU le moulage sous pression en aluminium doit-il utiliser ?

R : Cela dépend du moule. Une application de batterie de cuisine Longhua utilise 180°C.

Q : Une température plus élevée du TCU améliore-t-elle toujours le remplissage ?

R : Non. Une chaleur excessive peut augmenter le soudage, les cycles longs et les variations dimensionnelles.

Q : Dois-je choisir de l’eau ou de l’huile thermique ?

R : Utilisez de l’eau pour des températures modérées et de l’huile pour des températures plus élevées.

Q : Une TCU peut-elle contrôler plusieurs zones de moule ?

R : Oui. Longhua répertorie la prise en charge d"une à six zones de température.
